2009 Peugeot 308 CC Manual del propietario (in Spanish)

8
i
115
CONDUCCIÓN
LIMITADOR DE VELOCIDAD
Sistema que impide sobrepasar la velo-
cidad del vehículo al valor programado
por el conductor.
Velocidad límite alcanzada, el pedal del
acelerador ya no tiene efecto.
La puesta en marcha del limitador es
manual: ésta necesita una velocidad
programada de al menos 30 km/h.
La parada del limitador se obtiene por
acción manual en el mando.
Pisando fuertemente el pedal del acele-
rador, es posible sobrepasar momentá-
neamente la velocidad programada.
Para volver a la velocidad programada,
hay que bajar a una velocidad inferior a
la velocidad programada.
El valor de velocidad programado se
queda memorizado al quitar el contacto. Los mandos de este sistema están
reagrupados en la palanca
A .

1. Botón de selección del modo limitador

2. Tecla de disminución del valor

3. Tecla de aumento del valor

4. Tecla de marcha/parada del límite
Los datos programados están reagru-
pados en la pantalla del combinado.

5. Indicación de marcha/parada del
límite

6. Indicación de selección del modo
limitador

7. Valor de velocidad programado
Mandos en el volante Señalización en el combinado
El limitador no puede, en ningún
caso, sustituir ni el respeto a las
limitaciones de velocidad, ni la
atención, ni la responsabilidad del
conductor.

8
!
116
CONDUCCIÓN
En caso de fuerte bajada o de fuer-
te aceleración, el limitador no podrá
impedir que el vehículo sobrepase
la velocidad programada.
Para evitar cualquier riesgo de
bloqueo de los pedales:
- cuide el correcto posiciona-miento de la alfombrilla,
- no ponga más de una alfombrilla.
Programación

 Ponga el botón 1 en posición

"LIMIT" : la selección del modo
limitador se efectúa, sin que se
ponga en marcha (OFF).
Sobrepasar la velocidad programada
Un impulso en el pedal del acelerador para sobrepasar la
velocidad programada no tendrá efecto, salvo si lo pisa

fuertemente y sobrepasa el punto de resistencia .
El limitador se neutraliza momentáneamente y la velocidad
programada que se queda señalada parpadea.
El retorno a la velocidad programada, por deceleración
voluntaria o no del vehículo, anula automáticamente el
parpadeo.
Retorno a la conducción normal

 Ponga el botón 1 en posición "0" : el modo limitador se de-
selecciona. La pantalla vuelve al totalizador kilom étrico. Anomalía de funcionamiento
En caso de disfuncionamiento del limita-
dor, la velocidad se borra ocasionando
el parpadeo de las rayitas.
Haga que se lo comprueben en la red
PEUGEOT.
No es necesario poner en marcha el
limitador para regular la velocidad.

 Ponga en marcha el limitador pulsando la tecla 4 .

 Pare el limitador pulsando la tecla 4 : la pantalla confi rma
la parada (OFF).

 Vuelva a poner en marcha el limitador pulsando nueva-
mente la tecla 4 .

 Regule el valor de velocidad pulsando la tecla 2 ó 3
(ej.: 90 km/h).
A continuación puede modifi car la velocidad programada
con las teclas 2 y 3 :
- de + o - 1 km/h = impulso corto,
- de + o - 5 km/h = impulso largo,
- por pasos de + o - 5 km/h = impulso mantenido.

8
i
117
CONDUCCIÓN
REGULADOR DE VELOCIDAD
Sistema que mantiene automáticamente
la velocidad del vehículo al valor progra-
mado por el conductor, sin acción en el
pedal del acelerador.
La puesta en marcha del regulador es
manual: ésta necesita una velocidad
mínima del vehículo de 40 km/h, así
como tener metida:
- la cuarta velocidad para la caja de cambios manual,
- en conducción secuencial, la segunda marcha con la caja de cambios auto-
mática,
- la posición D con la caja de cambios
automática.
La parada del regulador se obtiene
por acción manual o por acción en los
pedales de freno o de embrague o en
caso de activación del sistema ESP por
razones de seguridad.
Pisando el pedal del acelerador, es
posible sobrepasar momentáneamente
la velocidad programada.
Para volver a la velocidad programada,
basta con soltar el pedal del acelerador.
Quitar el contacto anula cualquier valor
de velocidad programado. Los mandos de este sistema están
reagrupados en la palanca
A .

1. Botón de selección del modo regu-
lador

2. Tecla de programación de una velo-
cidad/de disminución del valor

3. Tecla de programación de una velo-
cidad/de aumento del valor

4. Tecla de parada/reinicio de la regu-
lación Los datos programados están reagru-
pados en la pantalla del combinado.

5. Indicación de parada/reinicio de la
regulación

6. Indicación de selección del modo
regulador

7. Valor de velocidad programado
Mandos en el volante Señalización en el combinado
El regulador no puede, en ningún
caso, sustituir ni el respeto a las
limitaciones de velocidad, ni la
atención, ni la responsabilidad del
conductor.
Le recomendamos que deje siem-
pre los pies cerca de los pedales.

8
!
118
CONDUCCIÓN
Cuando la regulación está en
marcha, esté atento si mantiene
pulsada una de las teclas de mo-
difi cación de la velocidad progra-
mada: eso podría ocasionar un
cambio muy rápido de la velocidad
de su vehículo.
No utilice el regulador de velocidad
en carretera deslizante o en circu-
lación densa.
En caso de fuerte bajada, el
regulador no podrá impedir que el
vehículo sobrepase la velocidad
programada.
Para evitar cualquier riesgo de blo-
queo de los pedales:
- cuide el correcto posiciona-miento de la alfombrilla,
- no ponga más de una alfombrilla.
Programación

 Ponga el botón 1 en posición

"CRUISE" : la selección del modo
regulador se efectúa, sin que se
ponga en marcha (OFF).
Sobrepasar la velocidad programada
Sobrepasar voluntariamente o no la velocidad programada
conllevará su parpadeo en la pantalla.
El retorno a la velocidad programada, por deceleración
voluntaria o no del vehículo, anula automáticamente el
parpadeo.
Retorno a la conducción normal

 Ponga el botón 1 en posición "0" : el modo regulador se
deselecciona. La pantalla vuelve al totalizador kil ométrico. Anomalía de funcionamiento
En caso de disfuncionamiento del regu-
lador, la velocidad se borra ocasionando
el parpadeo de las rayitas.
Haga que se lo comprueben en la red
PEUGEOT.

 Regule la velocidad programada
acelerando hasta la velocidad de-
seada, y después pulse la tecla 2
ó 3 (ej.: 110 km/h).

 Pare el regulador pulsando la tecla 4 : la pantalla confi rma
la parada (OFF).

 Vuelva a poner en marcha el regulador pulsando nueva-
mente la tecla 4 .
A continuación puede modifi car la velocidad programada
con las teclas
2 y 3 :
- de + o - 1 km/h = impulso corto,
- de + o - 5 km/h = impulso largo,
- por pasos de + o - 5 km/h = impulso mantenido.

8
i
i
119
CONDUCCIÓN

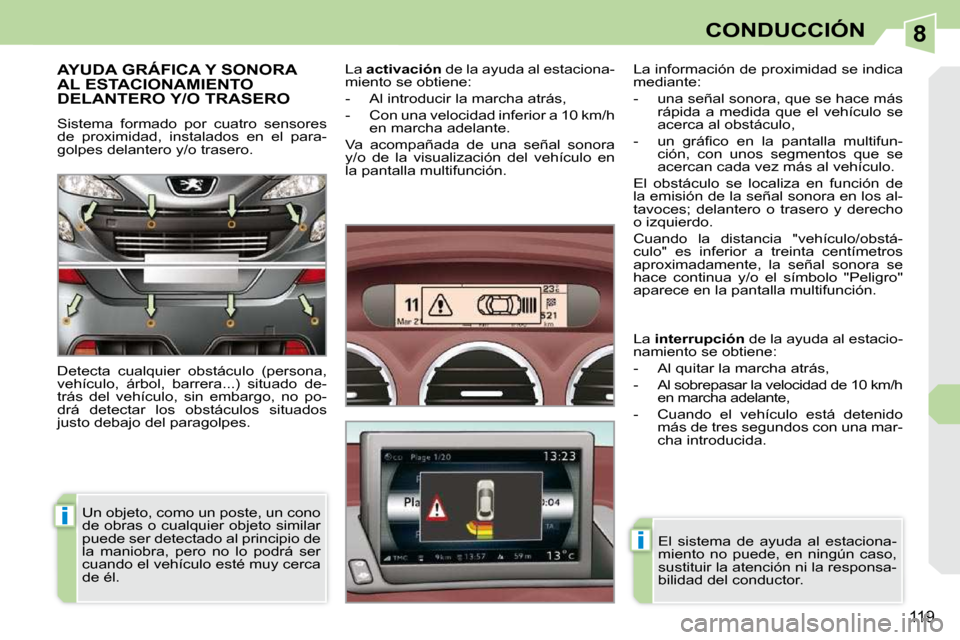

AYUDA GRÁFICA Y SONORA AL ESTACIONAMIENTO DELANTERO Y/O TRASERO
Sistema formado por cuatro sensores
de proximidad, instalados en el para-
golpes delantero y/o trasero.
Detecta cualquier obstáculo (persona,
vehículo, árbol, barrera...) situado de-
trás del vehículo, sin embargo, no po-
drá detectar los obstáculos situados
justo debajo del paragolpes. La
activación de la ayuda al estaciona-
miento se obtiene:
- Al introducir la marcha atrás,
- Con una velocidad inferior a 10 km/h en marcha adelante.
Va acompañada de una señal sonora
y/o de la visualización del vehículo en
la pantalla multifunción.
Un objeto, como un poste, un cono
de obras o cualquier objeto similar
puede ser detectado al principio de
la maniobra, pero no lo podrá ser
cuando el vehículo esté muy cerca
de él. La información de proximidad se indica
mediante:
- una señal sonora, que se hace más
rápida a medida que el vehículo se
acerca al obstáculo,
- un gráfi co en la pantalla multifun- ción, con unos segmentos que se
acercan cada vez más al vehículo.
El obstáculo se localiza en función de
la emisión de la señal sonora en los al-
tavoces; delantero o trasero y derecho
o izquierdo.
Cuando la distancia "vehículo/obstá-
culo" es inferior a treinta centímetros
aproximadamente, la señal sonora se
hace continua y/o el símbolo "Peligro"
aparece en la pantalla multifunción.
El sistema de ayuda al estaciona-
miento no puede, en ningún caso,
sustituir la atención ni la responsa-
bilidad del conductor.
La
interrupción de la ayuda al estacio-
namiento se obtiene:
- Al quitar la marcha atrás,
- Al sobrepasar la velocidad de 10 km/h en marcha adelante,
- Cuando el vehículo está detenido más de tres segundos con una mar-
cha introducida.

8
i
i
120
CONDUCCIÓN
Neutralización Anomalía de funcionamiento El sistema se neutralizará automá-
ticamente en caso de enganchar
un remolque o de montar un por-
tabicicletas (vehículo equipado con
un enganche de remolque o de un
portabicicletas recomendado por
PEUGEOT).
Reactivación

 Presione de nuevo el botón A, el
testigo se apaga y el sistema se
reactiva.

 Presione el botón A , el testigo se
enciende, el sistema queda total-
mente neutralizado. Con mal tiempo o con tiempo
invernal, asegúrese de que los
sensores no estén cubiertos de
barro, hielo o nieve. Al introducir
la marcha atrás, una señal sonora
(bip largo) le indica que los senso-
res pueden estar sucios.
Cuando el vehículo circula a una
velocidad inferior aproximadamen-
te de 10 km/h, ciertas funciones
sonoras (moto, camión, martillo
neumático, ...) pueden activar la
señal sonora de marcha atrás. En caso de defecto de funciona-
miento, al meter la marcha atrás,
este testigo se enciende en el
combinado y/o aparece un men-
saje en la pantalla multifunción, acompa-
ñado de una señal sonora (bip corto).
Consulte en la red PEUGEOT.

9
i
122
VERIFICACIONES
CAPÓ
Dispositivo de protección y de acceso
a los órganos del motor para la revisión
de los diferentes niveles.

 Empuje hacia la izquierda el mando
exterior B y levante el capó.

 Saque el soporte C de su alojamiento.

 Fije el soporte en la muesca para
mantener el capó abierto. Cierre

 Quite el soporte de la muesca de
sujeción.

 Fije el soporte en su alojamiento.

 Baje el capó y suéltelo al fi nal del
recorrido.

 Tire del capó para comprobar su
correcto bloqueo.
Apertura

 Abra la puerta delantera izquierda.

 Tire del mando interior A , situado en
la parte baja del marco de la puerta. La implantación del mando interior
impide cualquier apertura, mientras
que la puerta delantera izquierda
está cerrada.

9
ii
123
VERIFICACIONES

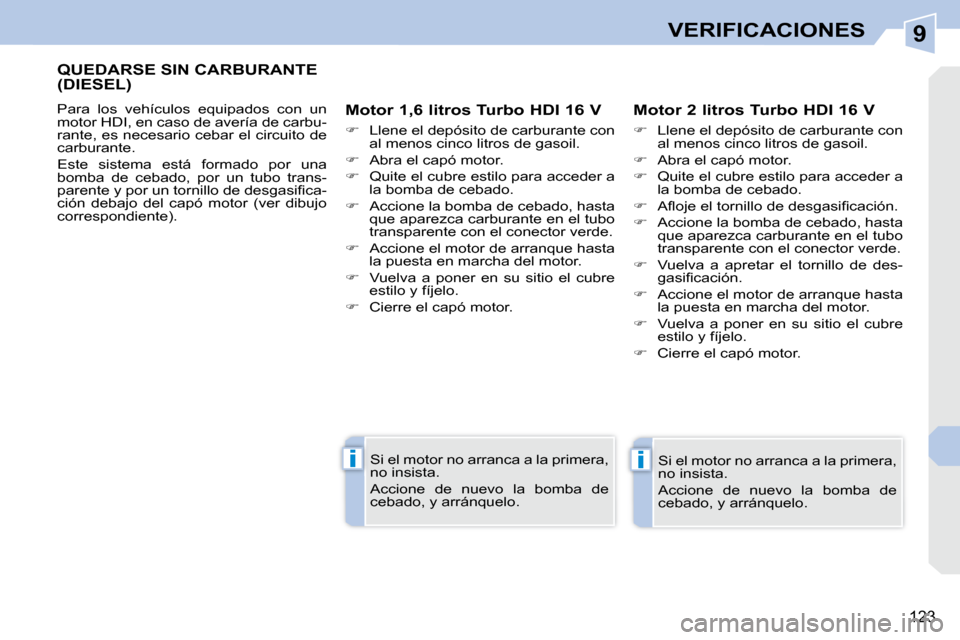

QUEDARSE SIN CARBURANTE (DIESEL)
Para los vehículos equipados con un
motor HDI, en caso de avería de carbu-
rante, es necesario cebar el circuito de
carburante.
Este sistema está formado por una
bomba de cebado, por un tubo trans-
parente y por un tornillo de desgasifi ca-
ción debajo del capó motor (ver dibujo
correspondiente). Motor 1,6 litros Turbo HDI 16 V

 Llene el depósito de carburante con
al menos cinco litros de gasoil.

 Abra el capó motor.

 Quite el cubre estilo para acceder a
la bomba de cebado.

 Accione la bomba de cebado, hasta
que aparezca carburante en el tubo
transparente con el conector verde.

 Accione el motor de arranque hasta
la puesta en marcha del motor.

 Vuelva a poner en su sitio el cubre
estilo y fíjelo.

 Cierre el capó motor.
Si el motor no arranca a la primera,
no insista.
Accione de nuevo la bomba de
cebado, y arránquelo. Motor 2 litros Turbo HDI 16 V

 Llene el depósito de carburante con
al menos cinco litros de gasoil.

 Abra el capó motor.

 Quite el cubre estilo para acceder a
la bomba de cebado.

 Afl oje el tornillo de desgasifi cación.

 Accione la bomba de cebado, hasta
que aparezca carburante en el tubo
transparente con el conector verde.

 Vuelva a apretar el tornillo de des-
gasifi cación.

 Accione el motor de arranque hasta
la puesta en marcha del motor.

 Vuelva a poner en su sitio el cubre
estilo y fíjelo.

 Cierre el capó motor.
Si el motor no arranca a la primera,
no insista.
Accione de nuevo la bomba de
cebado, y arránquelo.
