2009 PEUGEOT 207 Instructieboekje (in Dutch)

151

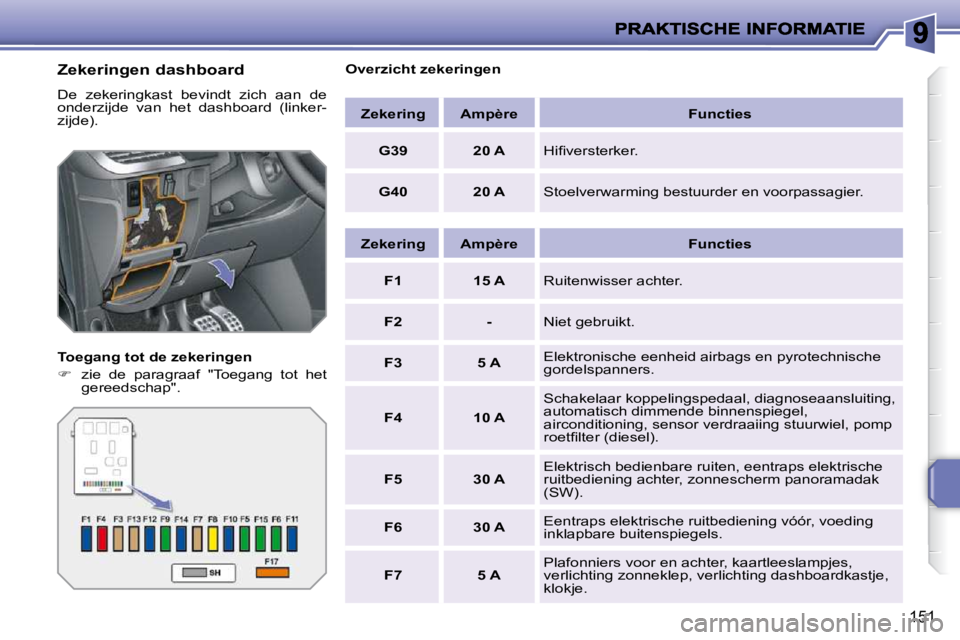

Zekeringen dashboard
De zekeringkast bevindt zich aan de
onderzijde van het dashboard (linker-
zijde).
Toegang tot de zekeringen

 zie de paragraaf "Toegang tot het
gereedschap". Overzicht zekeringen

Zekering Ampère Functies

G39 20 A Hifi versterker.

G40 20 A Stoelverwarming bestuurder en voorpassagier.

Zekering Ampère Functies

F1 15 A Ruitenwisser achter.

F2 - Niet gebruikt.

F3 5 A Elektronische eenheid airbags en pyrotechnische
gordelspanners.

F4 10 A Schakelaar koppelingspedaal, diagnoseaansluiting,
automatisch dimmende binnenspiegel,
airconditioning, sensor verdraaiing stuurwiel, pomp
roetfi lter (diesel).

F5 30 A Elektrisch bedienbare ruiten, eentraps elektrische
ruitbediening achter, zonnescherm panoramadak
(SW).

F6 30 A Eentraps elektrische ruitbediening vóór, voeding
inklapbare buitenspiegels.

F7 5 A Plafonniers voor en achter, kaartleeslampjes,
verlichting zonneklep, verlichting dashboardkastje,
klokje.

152

Zekering Ampère Functies

F8 20 A Autoradio, autoradio/telefoon, multifunctioneel
display, klokje, stuurkolomschakelaars, detectie
te lage bandenspanning, servicecentrale
trekhaakaansluiting.

F9 30 A 12V-aansluiting vóór, 12V-aansluiting achter (SW).

F10 15 A Sirene alarm, elektronische eenheid alarm,
bochtverlichting.

F11 15 A
Diagnoseaansluiting, contactslot met circuit lage stroomsterkte,
elektronische eenheid automatische transmissie.

F12 15 A Regen- en lichtsensor, versterker, servicecentrale
trekhaakaansluiting, eenheid lesauto.

F13 5 A Servicecentrale motor, relais ABS,
rempedaalschakelaar met twee functies,
selectiehendel 2 Tronic-versnellingsbak.

F14 15 A
Instrumentenpaneel, controlepaneel veiligheidsgord els,
koplampverstelling, airconditioning, handsfree set,
elektronische eenheid parkeerhulp achter, airbags.

F15 30 A Vergrendeling en supervergrendeling.

F17 40 A Achterruit- en buitenspiegelverwarming.

SH - Shunt tijdens opslag.

153

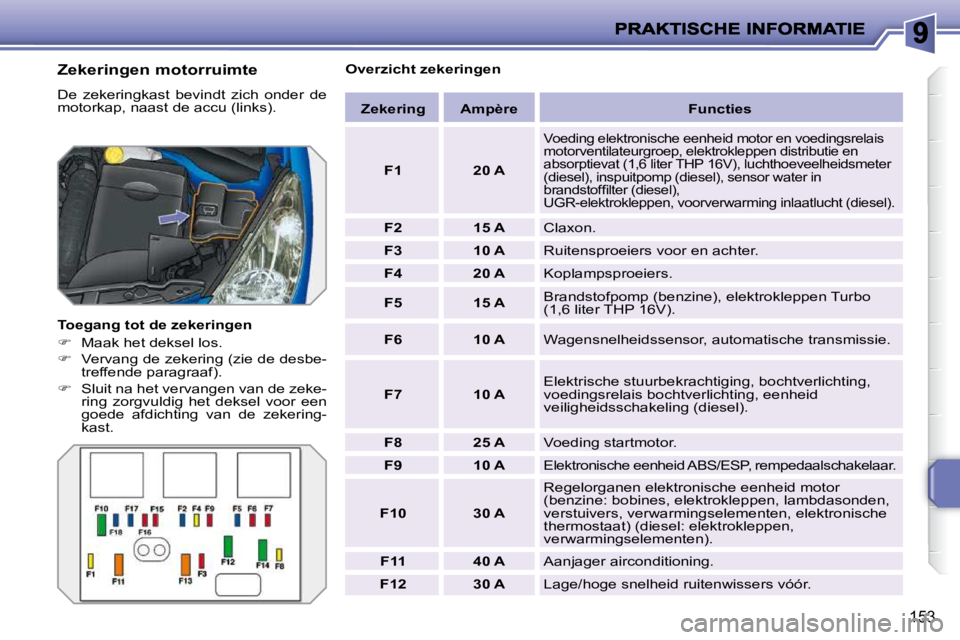

Zekeringen motorruimte
De zekeringkast bevindt zich onder de
motorkap, naast de accu (links).
Toegang tot de zekeringen

 Maak het deksel los.

 Vervang de zekering (zie de desbe-
treffende paragraaf).

 Sluit na het vervangen van de zeke-
ring zorgvuldig het deksel voor een
goede afdichting van de zekering-
kast. Overzicht zekeringen

Zekering Ampère Functies

F1 20 A
Voeding elektronische eenheid motor en voedingsrela
is
motorventilateurgroep, elektrokleppen distributie e n
absorptievat (1,6 liter THP 16V), luchthoeveelheids meter
(diesel), inspuitpomp (diesel), sensor water in
brandstoffi lter (diesel),
UGR-elektrokleppen, voorverwarming inlaatlucht (die sel).

F2 15 A Claxon.

F3 10 A Ruitensproeiers voor en achter.

F4 20 A Koplampsproeiers.

F5 15 A Brandstofpomp (benzine), elektrokleppen Turbo
(1,6 liter THP 16V).

F6 10 A Wagensnelheidssensor, automatische transmissie.

F7 10 A Elektrische stuurbekrachtiging, bochtverlichting,
voedingsrelais bochtverlichting, eenheid
veiligheidsschakeling (diesel).

F8 25 A Voeding startmotor.

F9 10 A
Elektronische eenheid ABS/ESP, rempedaalschakelaar .

F10 30 A Regelorganen elektronische eenheid motor
(benzine: bobines, elektrokleppen, lambdasonden,
verstuivers, verwarmingselementen, elektronische
thermostaat) (diesel: elektrokleppen,
verwarmingselementen).

F11 40 A Aanjager airconditioning.

F12 30 A Lage/hoge snelheid ruitenwissers vóór.

154

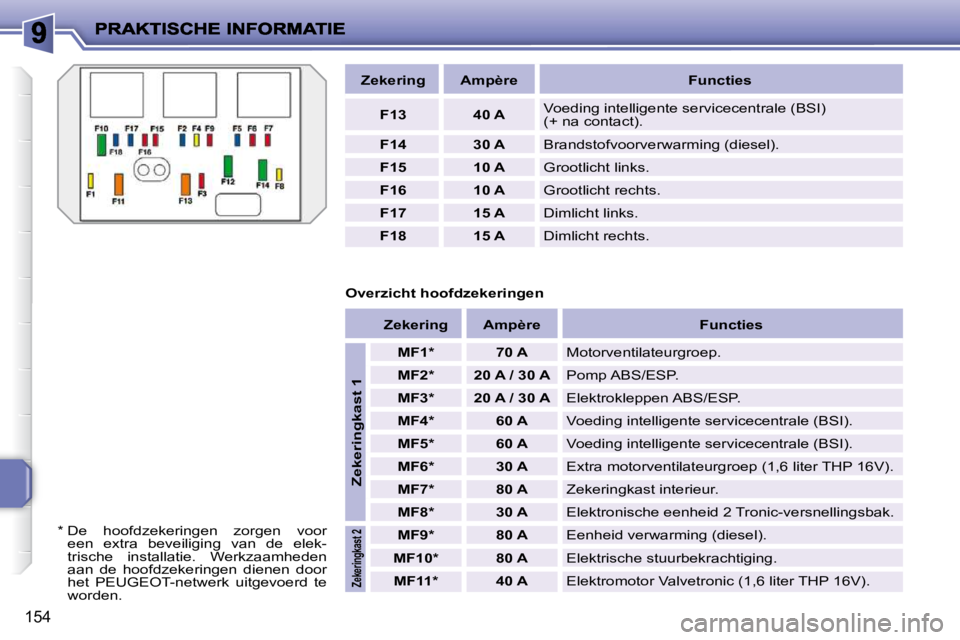

Zekering Ampère Functies

F13 40 A Voeding intelligente servicecentrale (BSI)
(+ na contact).

F14 30 A Brandstofvoorverwarming (diesel).

F15 10 A Grootlicht links.

F16 10 A Grootlicht rechts.

F17 15 A Dimlicht links.

F18 15 A Dimlicht rechts.
* De hoofdzekeringen zorgen voor een extra beveiliging van de elek-
trische installatie. Werkzaamheden
aan de hoofdzekeringen dienen door
het PEUGEOT-netwerk uitgevoerd te
worden. Overzicht hoofdzekeringen

Zekering Ampère Functies

Zekeringkast 1

MF1 * 70 A Motorventilateurgroep.

MF2 * 20 A / 30 A Pomp ABS/ESP.

MF3 * 20 A / 30 A Elektrokleppen ABS/ESP.

MF4 * 60 A Voeding intelligente servicecentrale (BSI).

MF5 * 60 A Voeding intelligente servicecentrale (BSI).

MF6 * 30 A Extra motorventilateurgroep (1,6 liter THP 16V).

MF7 * 80 A Zekeringkast interieur.

MF8 * 30 A Elektronische eenheid 2 Tronic-versnellingsbak.

Zekeringkast 2

MF9 * 80 A Eenheid verwarming (diesel).

MF10 * 80 A Elektrische stuurbekrachtiging.

MF11 * 40 A Elektromotor Valvetronic (1,6 liter THP 16V).

155
ACCU
Procedure voor het opladen van de
accu en voor het gebruik van een hulp-
accu voor het starten van de motor met
behulp van startkabels.
Toegang tot de accu Starten van de motor met een
hulpaccu en startkabels

 Sluit de rode kabel aan op de (+)
pool van de ontladen accu A en ver-
volgens op de (+) pool van de hulp-
accu B .

 Sluit de groene of zwarte kabel aan
op de (-) pool van de hulpaccu B .

 Sluit het andere uiteinde van de
groene of zwarte kabel aan op een
zo ver mogelijk van de accu verwij-
derd massapunt C van de auto (bij-
voorbeeld de rechter motorsteun).

 Stel de startmotor in werking en laat
de motor draaien.

 Wacht tot de motor stationair draait
en neem dan de kabels los.
De accu bevindt zich links in de motor-
ruimte.
Toegang tot de accu:

 open de motorkap met de hendel in
het interieur en vervolgens de veilig-
heidshaak aan de buitenzijde,

 bevestig de motorkapsteun,

 verwijder de kunststof afdekkap voor
toegang tot de twee accupolen.

!
!
i
156

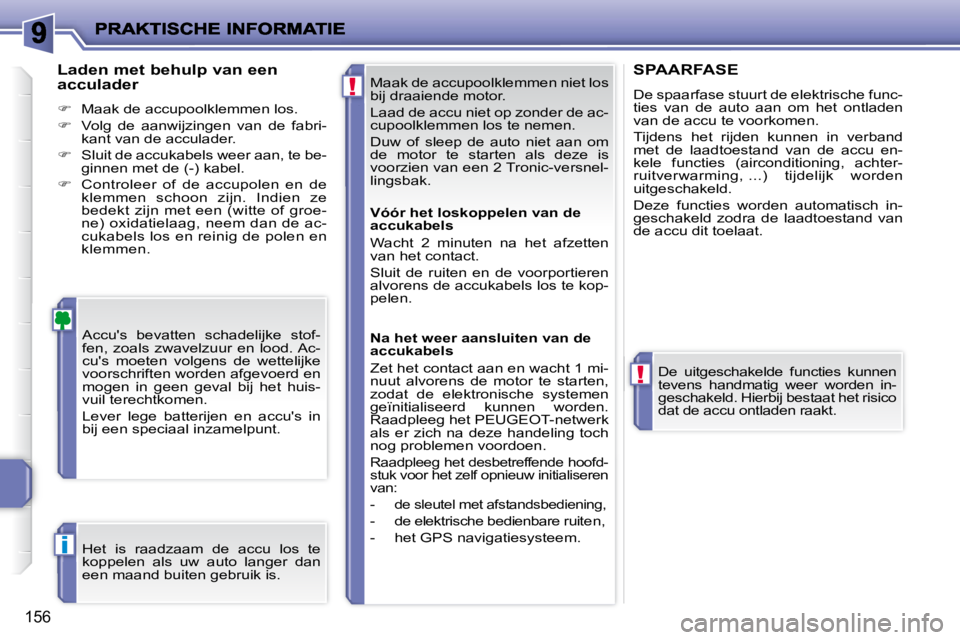

Maak de accupoolklemmen niet los
bij draaiende motor.
Laad de accu niet op zonder de ac-
cupoolklemmen los te nemen.
Duw of sleep de auto niet aan om
de motor te starten als deze is
voorzien van een 2 Tronic-versnel-
lingsbak.
Accu's bevatten schadelijke stof-
fen, zoals zwavelzuur en lood. Ac-
cu's moeten volgens de wettelijke
voorschriften worden afgevoerd en
mogen in geen geval bij het huis-
vuil terechtkomen.
Lever lege batterijen en accu's in
bij een speciaal inzamelpunt.
Laden met behulp van een
acculader

 Maak de accupoolklemmen los.

 Volg de aanwijzingen van de fabri-
kant van de acculader.

 Sluit de accukabels weer aan, te be-
ginnen met de (-) kabel.

 Controleer of de accupolen en de
klemmen schoon zijn. Indien ze
bedekt zijn met een (witte of groe-
ne) oxidatielaag, neem dan de ac-
cukabels los en reinig de polen en
klemmen.
De uitgeschakelde functies kunnen
tevens handmatig weer worden in-
geschakeld. Hierbij bestaat het risico
dat de accu ontladen raakt. SPAARFASE
De spaarfase stuurt de elektrische func-
ties van de auto aan om het ontladen
van de accu te voorkomen.
Tijdens het rijden kunnen in verband
met de laadtoestand van de accu en-
kele functies (airconditioning, achter-
ruitverwarming, ...) tijdelijk worden
uitgeschakeld.
Deze functies worden automatisch in-
geschakeld zodra de laadtoestand van
de accu dit toelaat.
Het is raadzaam de accu los te
koppelen als uw auto langer dan
een maand buiten gebruik is. Vóór het loskoppelen van de
accukabels
Wacht 2 minuten na het afzetten
van het contact.
Sluit de ruiten en de voorportieren
alvorens de accukabels los te kop-
pelen.
Na het weer aansluiten van de
accukabels
Zet het contact aan en wacht 1 mi-
nuut alvorens de motor te starten,
zodat de elektronische systemen
geïnitialiseerd kunnen worden.
Raadpleeg het PEUGEOT-netwerk
als er zich na deze handeling toch
nog problemen voordoen.
Raadpleeg het desbetreffende hoofd-
stuk voor het zelf opnieuw initialiseren
van:
- de sleutel met afstandsbediening,
- de elektrische bedienbare ruiten,
- het GPS navigatiesysteem.

!
!
i
156
Maak de accupoolklemmen niet los
bij draaiende motor.
Laad de accu niet op zonder de ac-
cupoolklemmen los te nemen.
Duw of sleep de auto niet aan om
de motor te starten als deze is
voorzien van een 2 Tronic-versnel-
lingsbak.
Accu's bevatten schadelijke stof-
fen, zoals zwavelzuur en lood. Ac-
cu's moeten volgens de wettelijke
voorschriften worden afgevoerd en
mogen in geen geval bij het huis-
vuil terechtkomen.
Lever lege batterijen en accu's in
bij een speciaal inzamelpunt.
Laden met behulp van een
acculader

 Maak de accupoolklemmen los.

 Volg de aanwijzingen van de fabri-
kant van de acculader.

 Sluit de accukabels weer aan, te be-
ginnen met de (-) kabel.

 Controleer of de accupolen en de
klemmen schoon zijn. Indien ze
bedekt zijn met een (witte of groe-
ne) oxidatielaag, neem dan de ac-
cukabels los en reinig de polen en
klemmen.
De uitgeschakelde functies kunnen
tevens handmatig weer worden in-
geschakeld. Hierbij bestaat het risico
dat de accu ontladen raakt. SPAARFASE
De spaarfase stuurt de elektrische func-
ties van de auto aan om het ontladen
van de accu te voorkomen.
Tijdens het rijden kunnen in verband
met de laadtoestand van de accu en-
kele functies (airconditioning, achter-
ruitverwarming, ...) tijdelijk worden
uitgeschakeld.
Deze functies worden automatisch in-
geschakeld zodra de laadtoestand van
de accu dit toelaat.
Het is raadzaam de accu los te
koppelen als uw auto langer dan
een maand buiten gebruik is. Vóór het loskoppelen van de
accukabels
Wacht 2 minuten na het afzetten
van het contact.
Sluit de ruiten en de voorportieren
alvorens de accukabels los te kop-
pelen.
Na het weer aansluiten van de
accukabels
Zet het contact aan en wacht 1 mi-
nuut alvorens de motor te starten,
zodat de elektronische systemen
geïnitialiseerd kunnen worden.
Raadpleeg het PEUGEOT-netwerk
als er zich na deze handeling toch
nog problemen voordoen.
Raadpleeg het desbetreffende hoofd-
stuk voor het zelf opnieuw initialiseren
van:
- de sleutel met afstandsbediening,
- de elektrische bedienbare ruiten,
- het GPS navigatiesysteem.

!
i
157
Als de accu ontladen is, kan de mo-
tor niet gestart worden (zie de des-
betreffende paragraaf).
Als u op het moment dat de eco-
mode wordt ingeschakeld aan het
telefoneren bent:
-
kan het gesprek nog 5 minuten wor-
den voortgezet met de handsfree set
van de Peugeot Connect Sound,

- kan het telefoongesprek ge- woon worden voortgezet met
de Peugeot Connect Com.

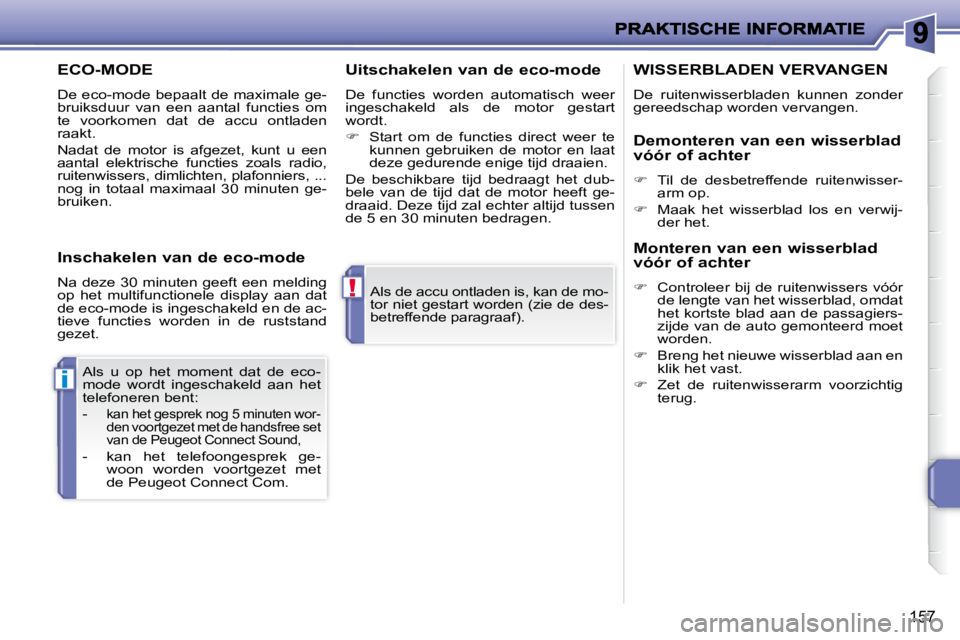

ECO-MODE
De eco-mode bepaalt de maximale ge-
bruiksduur van een aantal functies om
te voorkomen dat de accu ontladen
raakt.
Nadat de motor is afgezet, kunt u een
aantal elektrische functies zoals radio,
ruitenwissers, dimlichten, plafonniers, ...
nog in totaal maximaal 30 minuten ge-
bruiken. Uitschakelen van de eco-mode
De functies worden automatisch weer
ingeschakeld als de motor gestart
wordt.

 Start om de functies direct weer te
kunnen gebruiken de motor en laat
deze gedurende enige tijd draaien.
De beschikbare tijd bedraagt het dub-
bele van de tijd dat de motor heeft ge-
draaid. Deze tijd zal echter altijd tussen
de 5 en 30 minuten bedragen.
Inschakelen van de eco-mode
Na deze 30 minuten geeft een melding
op het multifunctionele display aan dat
de eco-mode is ingeschakeld en de ac-
tieve functies worden in de ruststand
gezet.
WISSERBLADEN VERVANGEN
De ruitenwisserbladen kunnen zonder
gereedschap worden vervangen.
Demonteren van een wisserblad
vóór of achter

 Til de desbetreffende ruitenwisser-
arm op.

 Maak het wisserblad los en verwij-
der het.
Monteren van een wisserblad
vóór of achter

 Controleer bij de ruitenwissers vóór
de lengte van het wisserblad, omdat
het kortste blad aan de passagiers-
zijde van de auto gemonteerd moet
worden.

 Breng het nieuwe wisserblad aan en
klik het vast.

 Zet de ruitenwisserarm voorzichtig
terug.
