2009 PEUGEOT 207 Instructieboekje (in Dutch)

i
143
Na het verwisselen van het wiel
Verwijder de naafdop van het wiel
om het op de juiste manier in de
bagageruimte op te bergen.
Laat zo snel mogelijk het aan-
haalmoment van de wielbouten
en de bandenspanning van het
reservewiel controleren door het
PEUGEOT-netwerk.
Laat de lekke band zo spoedig mo-
gelijk repareren en verwissel hem
met het reservewiel.

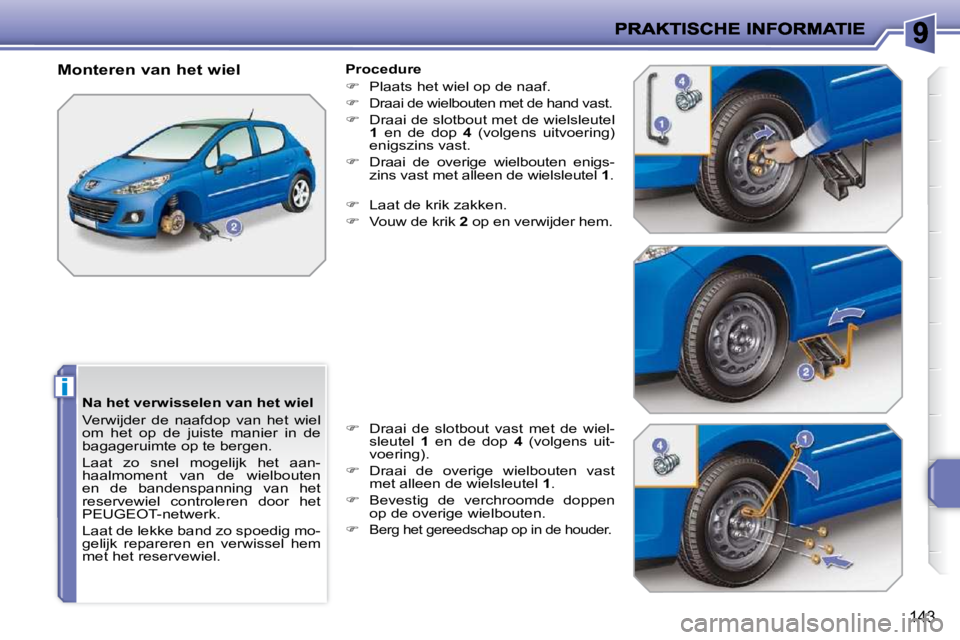

Monteren van het wiel
Procedure

 Plaats het wiel op de naaf.

 Draai de wielbouten met de hand vast.

 Draai de slotbout met de wielsleutel

1 en de dop 4 (volgens uitvoering)
enigszins vast.

 Draai de overige wielbouten enigs-
zins vast met alleen de wielsleutel 1 .

 Laat de krik zakken.

 Vouw de krik 2 op en verwijder hem.

 Draai de slotbout vast met de wiel-
sleutel 1 en de dop 4 (volgens uit-
voering).

 Draai de overige wielbouten vast
met alleen de wielsleutel 1 .

 Bevestig de verchroomde doppen
op de overige wielbouten.

 Berg het gereedschap op in de houder.

!
i
i
144

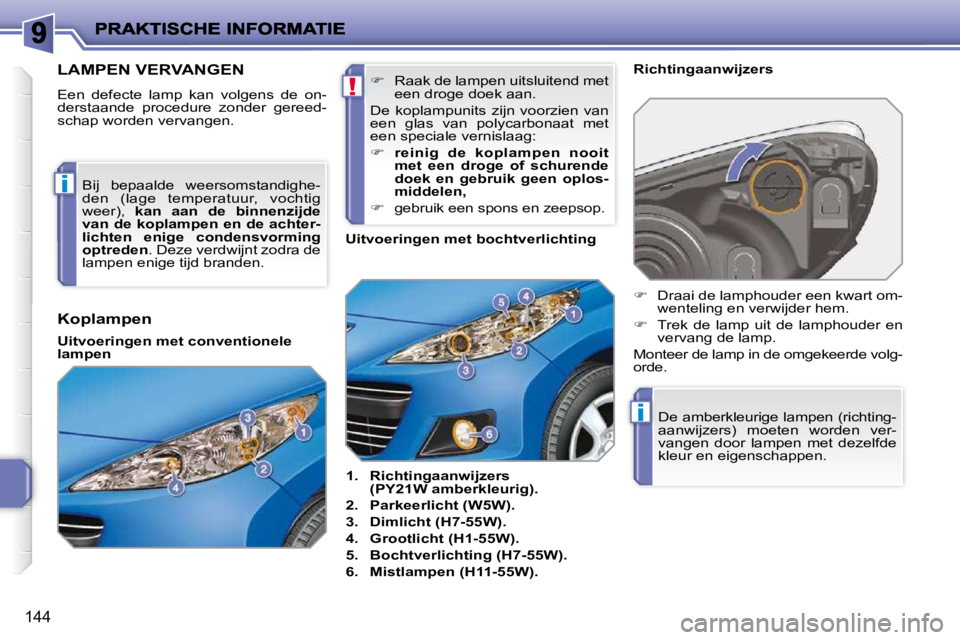

LAMPEN VERVANGEN
Een defecte lamp kan volgens de on-
derstaande procedure zonder gereed-
schap worden vervangen.
1. Richtingaanwijzers
(PY21W amberkleurig).

2. Parkeerlicht (W5W).

3. Dimlicht (H7-55W).

4. Grootlicht (H1-55W).

5. Bochtverlichting (H7-55W).

6. Mistlampen (H11-55W). Richtingaanwijzers

 Raak de lampen uitsluitend met
een droge doek aan.
De koplampunits zijn voorzien van
een glas van polycarbonaat met
een speciale vernislaag:

 reinig de koplampen nooit
met een droge of schurende
doek en gebruik geen oplos-
middelen,

 gebruik een spons en zeepsop.
Bij bepaalde weersomstandighe-
den (lage temperatuur, vochtig
weer),
kan aan de binnenzijde
van de koplampen en de achter-
lichten enige condensvorming
optreden . Deze verdwijnt zodra de
lampen enige tijd branden . Uitvoeringen met bochtverlichting
De amberkleurige lampen (richting-
aanwijzers) moeten worden ver-
vangen door lampen met dezelfde
kleur en eigenschappen.

 Draai de lamphouder een kwart om-
wenteling en verwijder hem.

 Trek de lamp uit de lamphouder en
vervang de lamp.
Monteer de lamp in de omgekeerde volg-
orde.
Koplampen
Uitvoeringen met conventionele
lampen

145

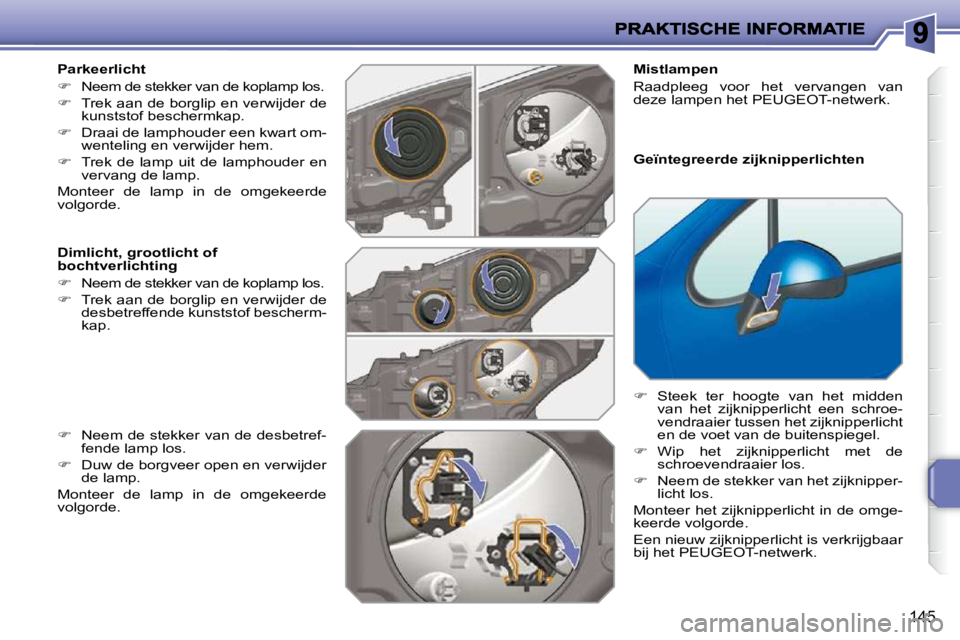

Parkeerlicht

 Neem de stekker van de koplamp los.

 Trek aan de borglip en verwijder de
kunststof beschermkap.

 Draai de lamphouder een kwart om-
wenteling en verwijder hem.

 Trek de lamp uit de lamphouder en
vervang de lamp.
Monteer de lamp in de omgekeerde
volgorde.
Dimlicht, grootlicht of
bochtverlichting

 Neem de stekker van de koplamp los.

 Trek aan de borglip en verwijder de
desbetreffende kunststof bescherm-
kap.

 Neem de stekker van de desbetref-
fende lamp los.

 Duw de borgveer open en verwijder
de lamp.
Monteer de lamp in de omgekeerde
volgorde. Geïntegreerde zijknipperlichten

 Steek ter hoogte van het midden
van het zijknipperlicht een schroe-
vendraaier tussen het zijknipperlicht
en de voet van de buitenspiegel.

 Wip het zijknipperlicht met de
schroevendraaier los.

 Neem de stekker van het zijknipper-
licht los.
Monteer het zijknipperlicht in de omge-
keerde volgorde.
Een nieuw zijknipperlicht is verkrijgbaar
bij het PEUGEOT-netwerk.
Mistlampen
Raadpleeg voor het vervangen van
deze lampen het PEUGEOT-netwerk.

i
i
146
Achterlichten (3-/5-deurs)

1. Remlichten (P 21 W).
2. Achterlichten (LED's).
3. Mistachterlichten (P 21 W).
4. Richtingaanwijzers (PY 21 W amberkleurig).
5. Achteruitrijlichten (R 10 W). Lampen vervangen
Deze lampen (behalve de lampen met
LED's) kunnen van buitenaf worden
vervangen:

 verwijder de bevestigingsbout van
de achterlichtunit,

 verwijder de achterlichtunit via de
buitenzijde,

 neem de stekker van de achterlicht-
unit los,

 verwijder het afdichtrubber van de
achterlichtunit,

 druk de vier borglippen in en verwij-
der de lamphouder,

 draai de lamp een kwart omwente-
ling en vervang de lamp.
Open bij auto's met JBL-audiosy-
steem aan de rechterzijde het dek-
sel om bij de bevestigingsbout te
komen.
De amberkleurige lampen (richting-
aanwijzers) moeten worden ver-
vangen door lampen met dezelfde
kleur en eigenschappen.
Raadpleeg het PEUGEOT-netwerk
voor het vervangen van dit type
lamp met LED's. Voer het monteren uit in de omgekeer-
de volgorde.

!
147
Lamp derde remlicht vervangen
(4 lampen W 5 W)

 Druk de borgpennen aan weerszij-
den van het derde remlicht in.

 Trek het derde remlicht naar buiten.

 Draai de lamphouder van de defec-
te lamp een kwart omwenteling en
verwijder deze.

 Trek de lamp uit de lamphouder en
vervang de lamp. Lamp van de
kentekenplaatverlichting
vervangen (W 5 W)

 Steek een kleine schroevendraaier
in één van de buitenste gaten van
het lampglas.

 Duw de schroevendraaier naar bui-
ten om het lampglas los te maken.

 Verwijder het lampglas.

 Trek de lamp uit de lamphouder en
vervang de lamp.
Voer het monteren uit in de omgekeer-
de volgorde. Wassen met hogedrukspuit
Richt bij het wassen van hardnek-
kig vuil met een hogedrukspuit niet
direct op de koplampen, de ver-
lichting en omringende delen om
te voorkomen dat de lak en de af-
dichting beschadigd raken.

i
148

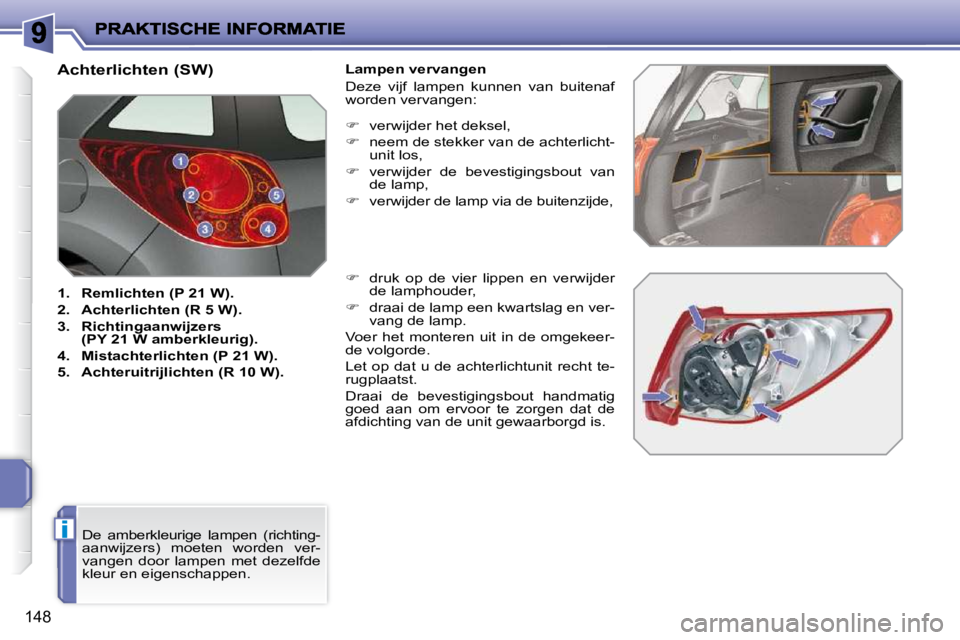

Achterlichten (SW)

1. Remlichten (P 21 W).

2. Achterlichten (R 5 W).

3. Richtingaanwijzers
(PY 21 W amberkleurig).

4. Mistachterlichten (P 21 W).

5. Achteruitrijlichten (R 10 W). Lampen vervangen
Deze vijf lampen kunnen van buitenaf
worden vervangen:

 verwijder het deksel,

 neem de stekker van de achterlicht-
unit los,

 verwijder de bevestigingsbout van
de lamp,

 verwijder de lamp via de buitenzijde,

 druk op de vier lippen en verwijder
de lamphouder,

 draai de lamp een kwartslag en ver-
vang de lamp.
Voer het monteren uit in de omgekeer-
de volgorde.
Let op dat u de achterlichtunit recht te-
rugplaatst.
Draai de bevestigingsbout handmatig
goed aan om ervoor te zorgen dat de
afdichting van de unit gewaarborgd is.
De amberkleurige lampen (richting-
aanwijzers) moeten worden ver-
vangen door lampen met dezelfde
kleur en eigenschappen.

!
149

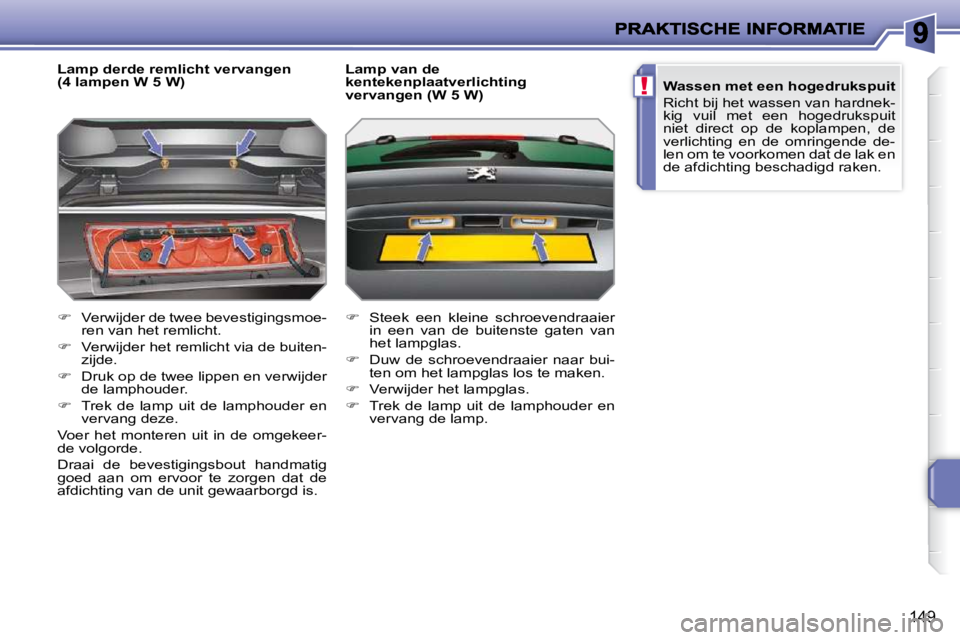

Lamp derde remlicht vervangen
(4 lampen W 5 W)

 Verwijder de twee bevestigingsmoe-
ren van het remlicht.

 Verwijder het remlicht via de buiten-
zijde.

 Druk op de twee lippen en verwijder
de lamphouder.

 Trek de lamp uit de lamphouder en
vervang deze.
Voer het monteren uit in de omgekeer-
de volgorde.
Draai de bevestigingsbout handmatig
goed aan om ervoor te zorgen dat de
afdichting van de unit gewaarborgd is. Lamp van de
kentekenplaatverlichting
vervangen (W 5 W)

 Steek een kleine schroevendraaier
in een van de buitenste gaten van
het lampglas.

 Duw de schroevendraaier naar bui-
ten om het lampglas los te maken.

 Verwijder het lampglas.

 Trek de lamp uit de lamphouder en
vervang de lamp.
Wassen met een hogedrukspuit
Richt bij het wassen van hardnek-
kig vuil met een hogedrukspuit
niet direct op de koplampen, de
verlichting en de omringende de-
len om te voorkomen dat de lak en
de afdichting beschadigd raken.

!
i
150
PEUGEOT is niet aansprakelijk
voor kosten die voortvloeien uit
het verhelpen van storingen ver-
oorzaakt door het monteren van
extra accessoires die niet door
PEUGEOT aanbevolen en gele-
verd worden of door voorzieningen
die niet volgens de voorschriften
van zijn gemonteerd. Dit geldt met
name wanneer het stroomverbruik
van alle aangesloten extra appara-
tuur meer dan 10 milliampère be-
draagt.

Monteren van elektrische
accessoires
Bij het ontwerp van het elektrische
circuit van uw auto is reeds reke-
ning gehouden met de montage
van zowel de standaarduitrusting
als eventuele opties.
Raadpleeg het PEUGEOT-netwerk
voordat u andere elektrische voor-
zieningen of accessoires in de auto
monteert of laat monteren.

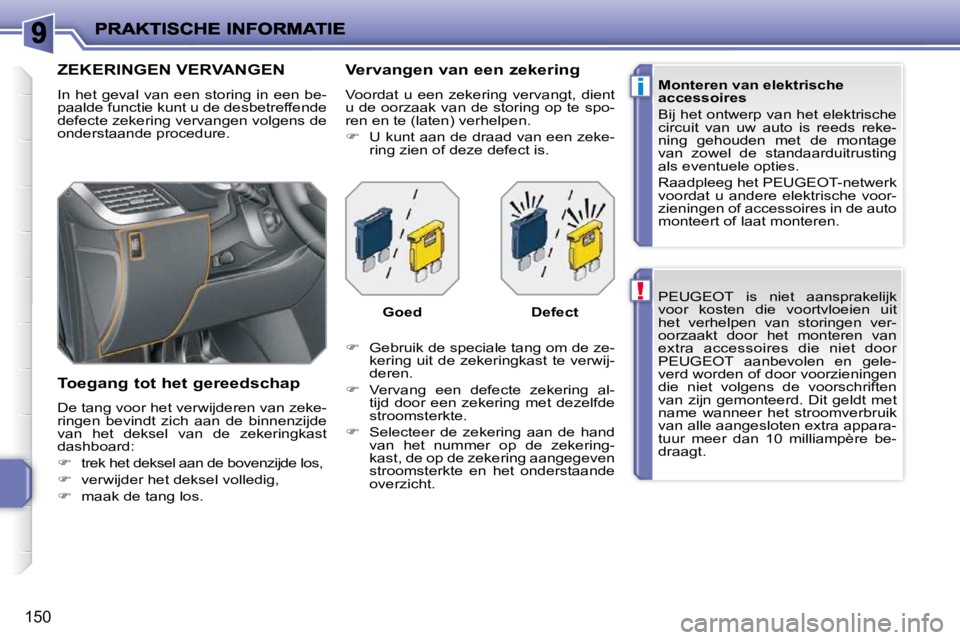

ZEKERINGEN VERVANGEN
In het geval van een storing in een be-
paalde functie kunt u de desbetreffende
defecte zekering vervangen volgens de
onderstaande procedure.
Toegang tot het gereedschap
De tang voor het verwijderen van zeke-
ringen bevindt zich aan de binnenzijde
van het deksel van de zekeringkast
dashboard:

 trek het deksel aan de bovenzijde los,

 verwijder het deksel volledig,

 maak de tang los. Vervangen van een zekering
Voordat u een zekering vervangt, dient
u de oorzaak van de storing op te spo-
ren en te (laten) verhelpen.

 U kunt aan de draad van een zeke-
ring zien of deze defect is.

 Gebruik de speciale tang om de ze-
kering uit de zekeringkast te verwij-
deren.

 Vervang een defecte zekering al-
tijd door een zekering met dezelfde
stroomsterkte.

 Selecteer de zekering aan de hand
van het nummer op de zekering-
kast, de op de zekering aangegeven
stroomsterkte en het onderstaande
overzicht.
Goed

Defect
