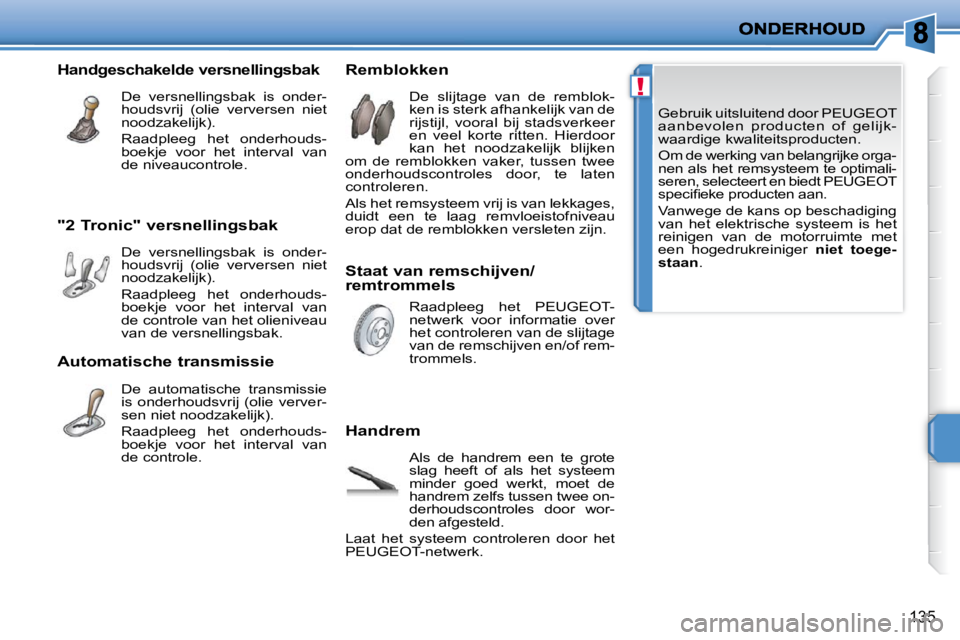

135
Gebruik uitsluitend door PEUGEOT
aanbevolen producten of gelijk-
waardige kwaliteitsproducten.
Om de werking van belangrijke orga-
nen als het remsysteem te optimali-
seren, selecteert en biedt PEUGEOT
specifi eke producten aan.
Vanwege de kans op beschadiging
van het elektrische systeem is het
reinigen van de motorruimte met
een hogedrukreiniger niet toege-
staan .
"2 Tronic" versnellingsbak
De versnellingsbak is onder-
houdsvrij (olie verversen niet
noodzakelijk).
Raadpleeg het onderhouds-
boekje voor het interval van
de controle van het olieniveau
van de versnellingsbak. Staat van remschijven/
remtrommels
Raadpleeg het PEUGEOT-
netwerk voor informatie over
het controleren van de slijtage
van de remschijven en/of rem-
trommels.
Handgeschakelde versnellingsbak
De versnellingsbak is onder-
houdsvrij (olie verversen niet
noodzakelijk).
Raadpleeg het onderhouds-
boekje voor het interval van
de niveaucontrole. Remblokken
De slijtage van de remblok-
ken is sterk afhankelijk van de
rijstijl, vooral bij stadsverkeer
en veel korte ritten. Hierdoor
kan het noodzakelijk blijken
om de remblokken vaker, tussen twee
onderhoudscontroles door, te laten
controleren.
Als het remsysteem vrij is van lekkages,
duidt een te laag remvloeistofniveau
erop dat de remblokken versleten zijn.
Handrem
Als de handrem een te grote
slag heeft of als het systeem
minder goed werkt, moet de
handrem zelfs tussen twee on-
derhoudscontroles door wor-
den afgesteld.
Laat het systeem controleren door het
PEUGEOT-netwerk .
Automatische transmissie
De automatische transmissie
is onderhoudsvrij (olie verver-
sen niet noodzakelijk).
Raadpleeg het onderhouds-
boekje voor het interval van
de controle.

i

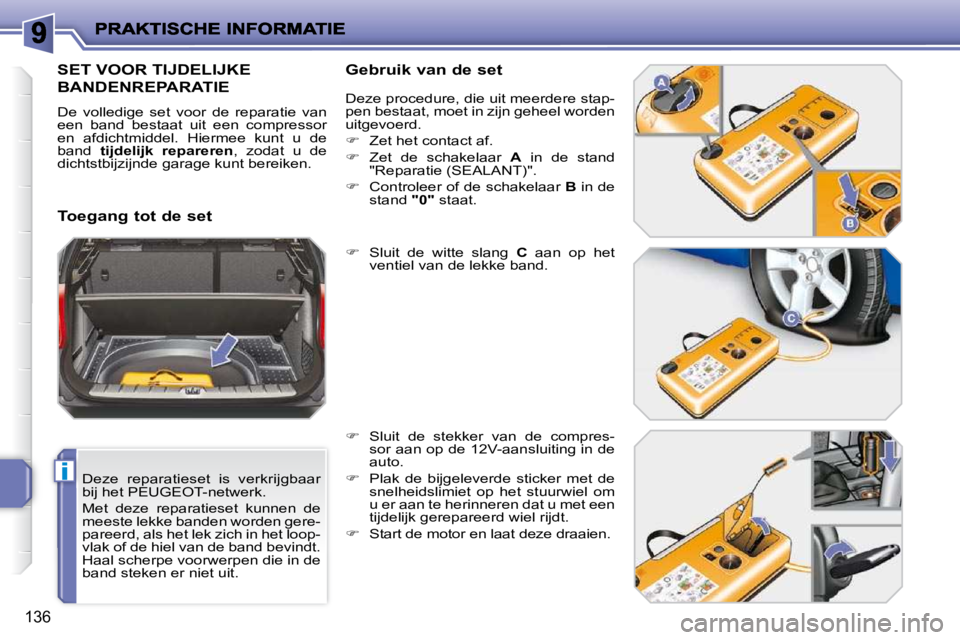

136
Deze reparatieset is verkrijgbaar
bij het PEUGEOT-netwerk.
Met deze reparatieset kunnen de
meeste lekke banden worden gere-
pareerd, als het lek zich in het loop-
vlak of de hiel van de band bevindt.
Haal scherpe voorwerpen die in de
band steken er niet uit.
SET VOOR TIJDELIJKE
BANDENREPARATIE
De volledige set voor de reparatie van
een band bestaat uit een compressor
en afdichtmiddel. Hiermee kunt u de
band tijdelijk repareren , zodat u de
dichtstbijzijnde garage kunt bereiken. Gebruik van de set
Deze procedure, die uit meerdere stap-
pen bestaat, moet in zijn geheel worden
uitgevoerd.

 Zet het contact af.

 Zet de schakelaar A in de stand
"Reparatie (SEALANT)".

 Controleer of de schakelaar B in de
stand "0" staat.

 Sluit de witte slang C aan op het
ventiel van de lekke band.

 Sluit de stekker van de compres-
sor aan op de 12V-aansluiting in de
auto.

 Plak de bijgeleverde sticker met de
snelheidslimiet op het stuurwiel om
u er aan te herinneren dat u met een
tijdelijk gerepareerd wiel rijdt.

 Start de motor en laat deze draaien.
Toegang tot de set

i
i

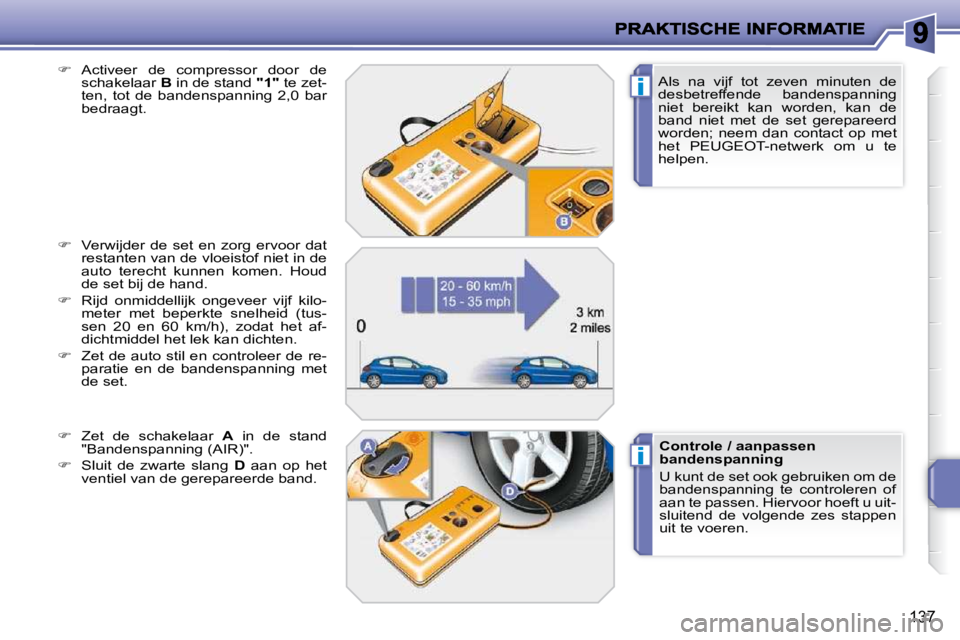

137
Als na vijf tot zeven minuten de
desbetreffende bandenspanning
niet bereikt kan worden, kan de
band niet met de set gerepareerd
worden; neem dan contact op met
het PEUGEOT-netwerk om u te
helpen.

 Activeer de compressor door de
schakelaar B in de stand "1" te zet-
ten, tot de bandenspanning 2,0 bar
bedraagt.

 Verwijder de set en zorg ervoor dat
restanten van de vloeistof niet in de
auto terecht kunnen komen. Houd
de set bij de hand.

 Rijd onmiddellijk ongeveer vijf kilo-
meter met beperkte snelheid (tus-
sen 20 en 60 km/h), zodat het af-
dichtmiddel het lek kan dichten.

 Zet de auto stil en controleer de re-
paratie en de bandenspanning met
de set.

 Zet de schakelaar A in de stand
"Bandenspanning (AIR)".

 Sluit de zwarte slang D aan op het
ventiel van de gerepareerde band. Controle / aanpassen
bandenspanning
U kunt de set ook gebruiken om de
bandenspanning te controleren of
aan te passen. Hiervoor hoeft u uit-
sluitend de volgende zes stappen
uit te voeren.

!
!

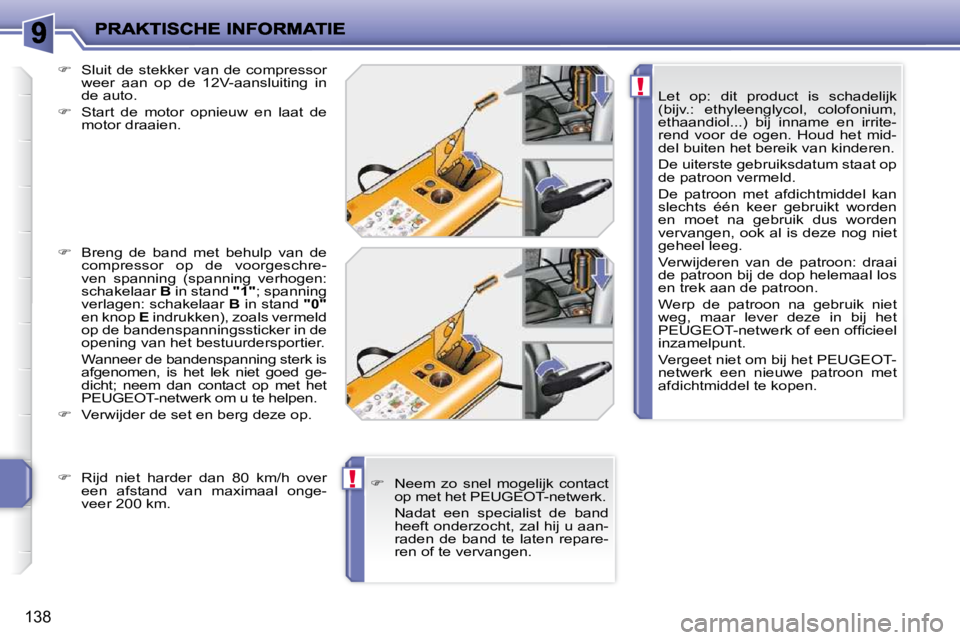

138
Let op: dit product is schadelijk
(bijv.: ethyleenglycol, colofonium,
ethaandiol...) bij inname en irrite-
rend voor de ogen. Houd het mid-
del buiten het bereik van kinderen.
De uiterste gebruiksdatum staat op
de patroon vermeld.
De patroon met afdichtmiddel kan
slechts één keer gebruikt worden
en moet na gebruik dus worden
vervangen, ook al is deze nog niet
geheel leeg.
Verwijderen van de patroon: draai
de patroon bij de dop helemaal los
en trek aan de patroon.
Werp de patroon na gebruik niet
weg, maar lever deze in bij het
PEUGEOT-netwerk of een offi cieel
inzamelpunt.
Vergeet niet om bij het PEUGEOT-
netwerk een nieuwe patroon met
afdichtmiddel te kopen.

 Sluit de stekker van de compressor
weer aan op de 12V-aansluiting in
de auto.

 Start de motor opnieuw en laat de
motor draaien.

 Breng de band met behulp van de
compressor op de voorgeschre-
ven spanning (spanning verhogen:
schakelaar B in stand "1" ; spanning
verlagen: schakelaar B in stand "0"
en knop E indrukken), zoals vermeld
op de bandenspanningssticker in de
opening van het bestuurdersportier.
Wanneer de bandenspanning sterk is afgenomen, is het lek niet goed ge-
dicht; neem dan contact op met het
PEUGEOT-netwerk om u te helpen.

 Verwijder de set en berg deze op.

 Neem zo snel mogelijk contact
op met het PEUGEOT-netwerk.
Nadat een specialist de band heeft onderzocht, zal hij u aan-
raden de band te laten repare-
ren of te vervangen.

 Rijd niet harder dan 80 km/h over
een afstand van maximaal onge-
veer 200 km.

i

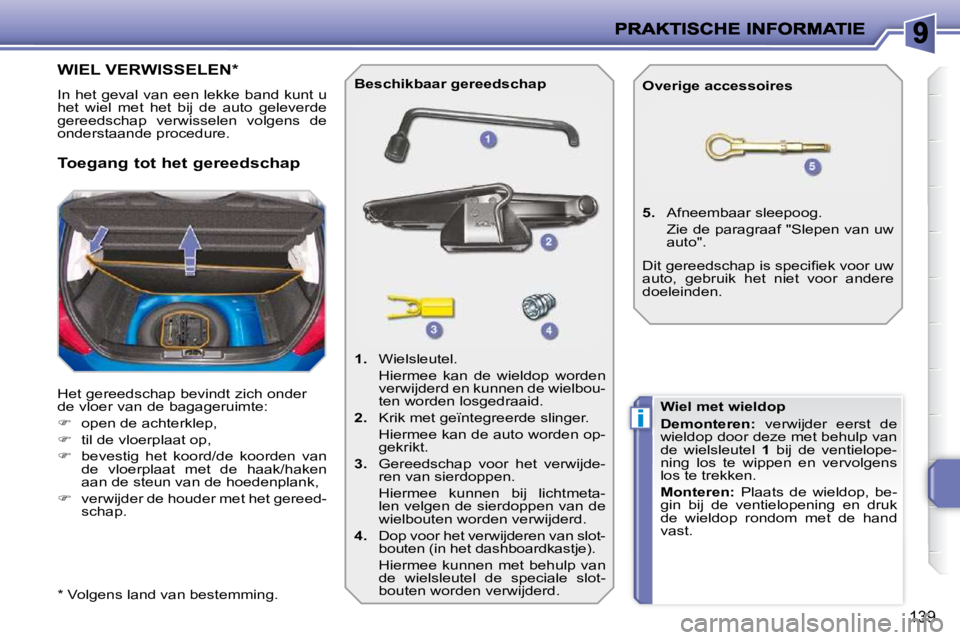

139
WIEL VERWISSELEN *
In het geval van een lekke band kunt u
het wiel met het bij de auto geleverde
gereedschap verwisselen volgens de
onderstaande procedure.
Het gereedschap bevindt zich onder
de vloer van de bagageruimte:

 open de achterklep,

 til de vloerplaat op,

 bevestig het koord/de koorden van
de vloerplaat met de haak/haken
aan de steun van de hoedenplank,

 verwijder de houder met het gereed-
schap.
Toegang tot het gereedschap
Beschikbaar gereedschap

1. Wielsleutel.
Hiermee kan de wieldop worden verwijderd en kunnen de wielbou-
ten worden losgedraaid.

2. Krik met geïntegreerde slinger.
Hiermee kan de auto worden op- gekrikt.

3. Gereedschap voor het verwijde-
ren van sierdoppen.
Hiermee kunnen bij lichtmeta- len velgen de sierdoppen van de
wielbouten worden verwijderd.

4. Dop voor het verwijderen van slot-
bouten (in het dashboardkastje).
Hiermee kunnen met behulp van de wielsleutel de speciale slot-
bouten worden verwijderd.
5. Afneembaar sleepoog.
Zie de paragraaf "Slepen van uw
auto".
Overige accessoires
Wiel met wieldop

Demonteren: verwijder eerst de
wieldop door deze met behulp van
de wielsleutel 1 bij de ventielope-
ning los te wippen en vervolgens
los te trekken.

Monteren: Plaats de wieldop, be-
gin bij de ventielopening en druk
de wieldop rondom met de hand
vast.
Dit gereedschap is specifi ek voor uw
auto, gebruik het niet voor andere
doeleinden.
* Volgens land van bestemming.

i
i
140
Toegang tot het reservewiel
(3-/5-deurs)
Het reservewiel bevindt zich onder de
vloer van de bagageruimte.
Zie de paragraaf "Toegang tot het ge-
reedschap" voor meer informatie. Bevestiging van het stalen
reservewiel
Indien uw auto is voorzien van
lichtmetalen velgen is het normaal
dat bij het monteren van het sta-
len reservewiel de ringen van de
bouten de velg niet raken. Als de
bouten volledig zijn aangedraaid,
zorgt het conische draagvlak van
de bouten voor de bevestiging van
het reservewiel. Verwijderen van het reservewiel

 Draai de gele centrale bout los.

 Til het reservewiel aan de achter-
zijde op en trek het naar u toe.

 Verwijder het wiel uit de bagage-
ruimte.
Terugplaatsen van het reservewiel

 Leg het reservewiel in de reserve-
wielbak.

 Draai de gele centrale bout een aan-
tal omwentelingen los en plaats de
bout in het hart van het reservewiel.

 Draai de centrale bout vast tot deze
klikt en het reservewiel goed vastzit.

 Plaats de houder met het gereed-
schap in het hart van het reservewiel.

 Plaats de vloerplaat terug.
Detectie te lage bandenspanning
Het reservewiel is niet voorzien van
een bandenspanningssensor. Laat
het repareren van de lekke band
uitvoeren door het PEUGEOT-
netwerk.

i
i
141
Toegang tot het reservewiel
(SW)
Het reservewiel is onder de vloer van
de bagageruimte geplaatst.
Zie de paragraaf "Toegang tot het ge-
reedschap" voor meer informatie. Bevestiging van het stalen
reservewiel
Indien uw auto is voorzien van
lichtmetalen velgen is het normaal
dat bij het monteren van het sta-
len reservewiel de ringen van de
bouten de velg niet raken. Als de
bouten volledig zijn aangedraaid,
zorgt het conische draagvlak van
de bouten voor de bevestiging van
het reservewiel. Verwijderen van het reservewiel

 Draai de gele centrale bout los.

 Til het reservewiel aan de achter-
zijde op en trek het naar u toe.

 Verwijder het wiel uit de bagage-
ruimte.
Terugplaatsen van het reservewiel

 Leg het reservewiel in de reserve-
wielbak.

 Draai de gele centrale bout een aan-
tal omwentelingen los en plaats de
bout in het hart van het reservewiel.

 Draai de centrale bout vast tot
deze klikt en het reservewiel goed
vastzit.

 Plaats de houder met het gereed-
schap in het hart van het reservewiel.

 Plaats de vloerplaat terug.
Detectie te lage bandenspanning
Het reservewiel is niet voorzien van
een bandenspanningssensor. Laat
het repareren van de lekke band uit-
voeren door het PEUGEOT-netwerk.

i

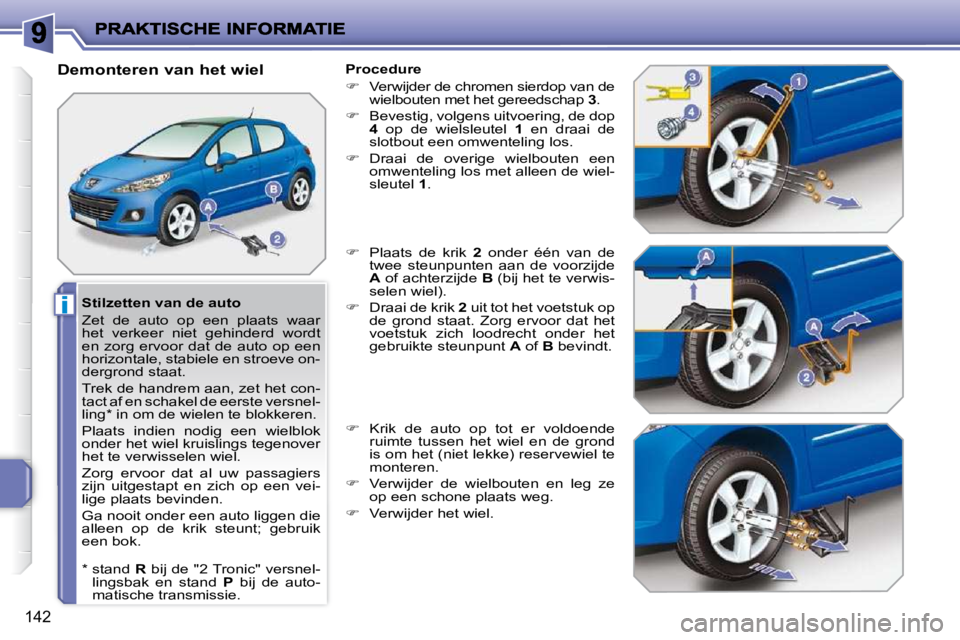

142
Stilzetten van de auto
Zet de auto op een plaats waar
het verkeer niet gehinderd wordt
en zorg ervoor dat de auto op een
horizontale, stabiele en stroeve on-
dergrond staat.
Trek de handrem aan, zet het con-
tact af en schakel de eerste versnel-
ling * in om de wielen te blokkeren.
Plaats indien nodig een wielblok
onder het wiel kruislings tegenover
het te verwisselen wiel.
Zorg ervoor dat al uw passagiers
zijn uitgestapt en zich op een vei-
lige plaats bevinden.
Ga nooit onder een auto liggen die
alleen op de krik steunt; gebruik
een bok.
Demonteren van het wiel
Procedure

 Verwijder de chromen sierdop van de
wielbouten met het gereedschap 3 .

 Bevestig, volgens uitvoering, de dop

4 op de wielsleutel 1 en draai de
slotbout een omwenteling los.

 Draai de overige wielbouten een
omwenteling los met alleen de wiel-
sleutel 1 .

 Plaats de krik 2 onder één van de
twee steunpunten aan de voorzijde

A of achterzijde B (bij het te verwis-
selen wiel).

 Draai de krik 2 uit tot het voetstuk op
de grond staat. Zorg ervoor dat het
voetstuk zich loodrecht onder het
gebruikte steunpunt A of B bevindt.

 Krik de auto op tot er voldoende
ruimte tussen het wiel en de grond
is om het (niet lekke) reservewiel te
monteren.

 Verwijder de wielbouten en leg ze
op een schone plaats weg.

 Verwijder het wiel.
* stand R bij de "2 Tronic" versnel-
lingsbak en stand P bij de auto-
matische transmissie.
