2009 Alfa Romeo MiTo Manual de Empleo y Cuidado (in Spanish)

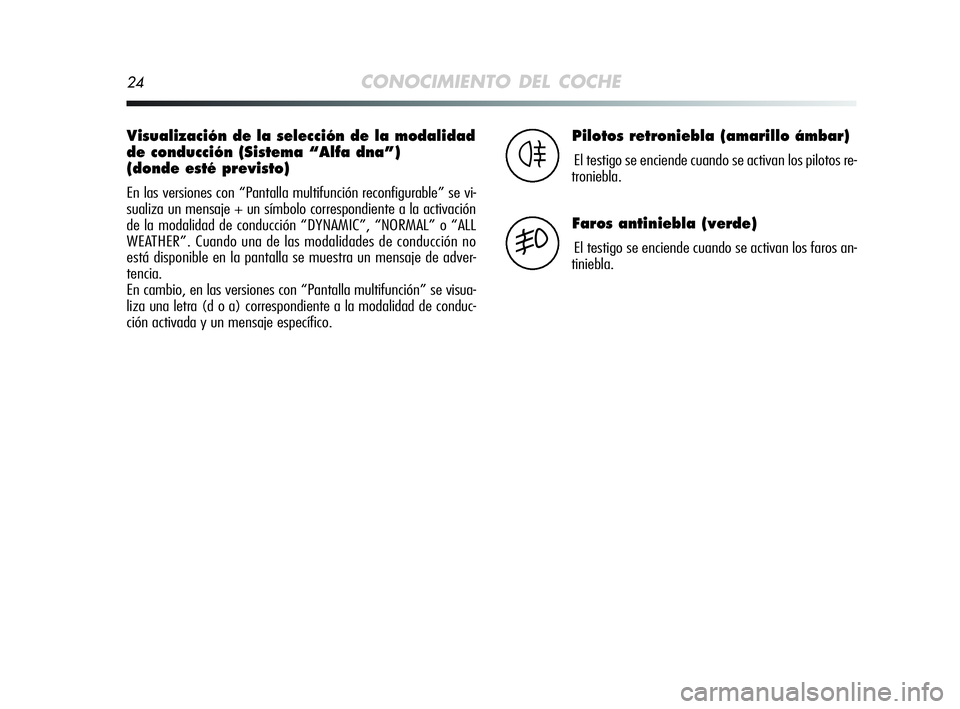

24CONOCIMIENTO DEL COCHE
Visualización de la selección de la modalidad
de conducción (Sistema “Alfa dna”)
(donde esté previsto)
En las versiones con “Pantalla multifunción reconfigurable” se vi-
sualiza un mensaje + un símbolo correspondiente a la activación
de la modalidad de conducción “DYNAMIC”, “NORMAL” o “ALL
WEATHER”. Cuando una de las modalidades de conducción no
está disponible en la pantalla se muestra un mensaje de adver-
tencia.
En cambio, en las versiones con “Pantalla multifunción” se visua-
liza una letra (d o a) correspondiente a la modalidad de conduc-
ción activada y un mensaje específico.
Pilotos retroniebla (amarillo ámbar)
El testigo se enciende cuando se activan los pilotos re-
troniebla.4
Faros antiniebla (verde)
El testigo se enciende cuando se activan los faros an-
tiniebla.5
001-126 Alfa MiTo E 13-11-2008 10:12 Pagina 24

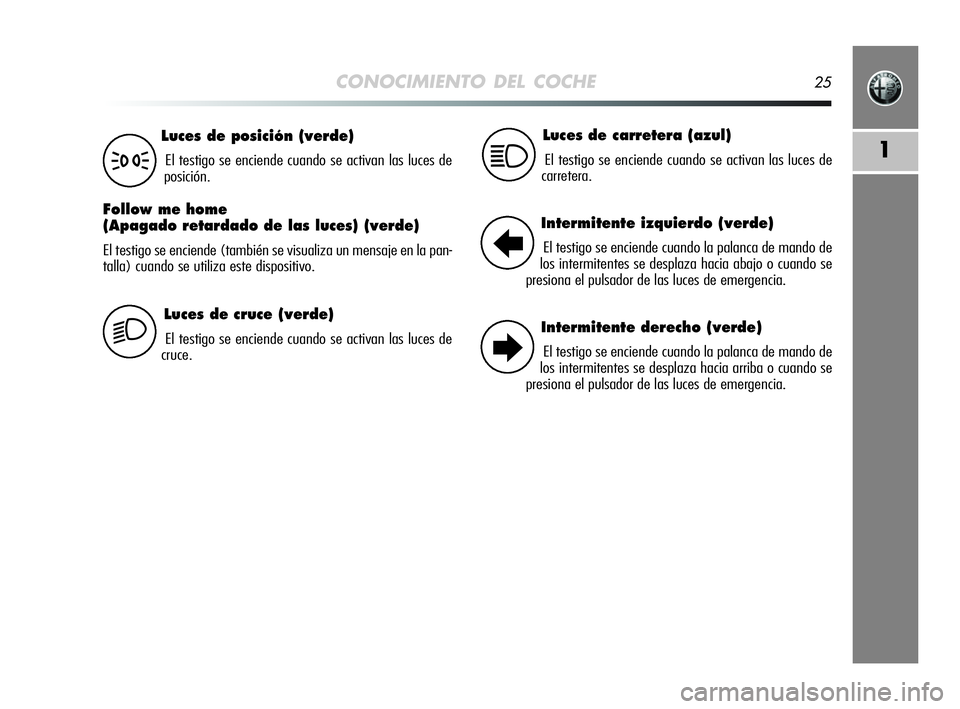

CONOCIMIENTO DEL COCHE25
1
Luces de cruce (verde)
El testigo se enciende cuando se activan las luces de
cruce.
Luces de posición (verde)
El testigo se enciende cuando se activan las luces de
posición.
Follow me home
(Apagado retardado de las luces) (verde)
El testigo se enciende (también se visualiza un mensaje en la pan-
talla) cuando se utiliza este dispositivo.
3
2
Luces de carretera (azul)
El testigo se enciende cuando se activan las luces de
carretera.1
Intermitente izquierdo (verde)
El testigo se enciende cuando la palanca de mando de
los intermitentes se desplaza hacia abajo o cuando se
presiona el pulsador de las luces de emergencia.
Intermitente derecho (verde)
El testigo se enciende cuando la palanca de mando de
los intermitentes se desplaza hacia arriba o cuando se
presiona el pulsador de las luces de emergencia.
R
E
001-126 Alfa MiTo E 13-11-2008 10:12 Pagina 25

26CONOCIMIENTO DEL COCHE
PANTALLA
El coche puede estar equipado con pantalla multifunción/multi-
función reconfigurable, que ofrece información útil al usuario du-
rante la conducción del coche en función de la configuración rea-
lizada.
PÁGINA “ESTÁNDAR” DE LA PANTALLA
MULTIFUNCIÓN fig. 6
En la pantalla aparecen las siguientes indicaciones:
A. Fecha
B. Odómetro (visualización de los kilómetros o millas recorridos)
C. Modalidad de conducción seleccionada mediante “ALFA dna”
(Sistema de control de la dinámica del coche) (donde esté pre-
visto)
– d = Dynamic
– n = Normal
– a = All Weather
D. Hora (se visualiza siempre, incluso con la llave de contacto
retirada y las puertas cerradas)
E. Temperatura exterior
F. Alineación de los faros (sólo con luces de cruce encendidas).
G. Vencimiento del plazo para el mantenimiento programado (Ser-
vice)
Con llave retirada del dispositivo de arranque, al abrir/cerrar una
puerta, la pantalla se activa visualizando durante unos segundos
la hora y los kilómetros totales (o millas) recorridos.
fig. 6A0J1222e
001-126 Alfa MiTo E 13-11-2008 10:12 Pagina 26

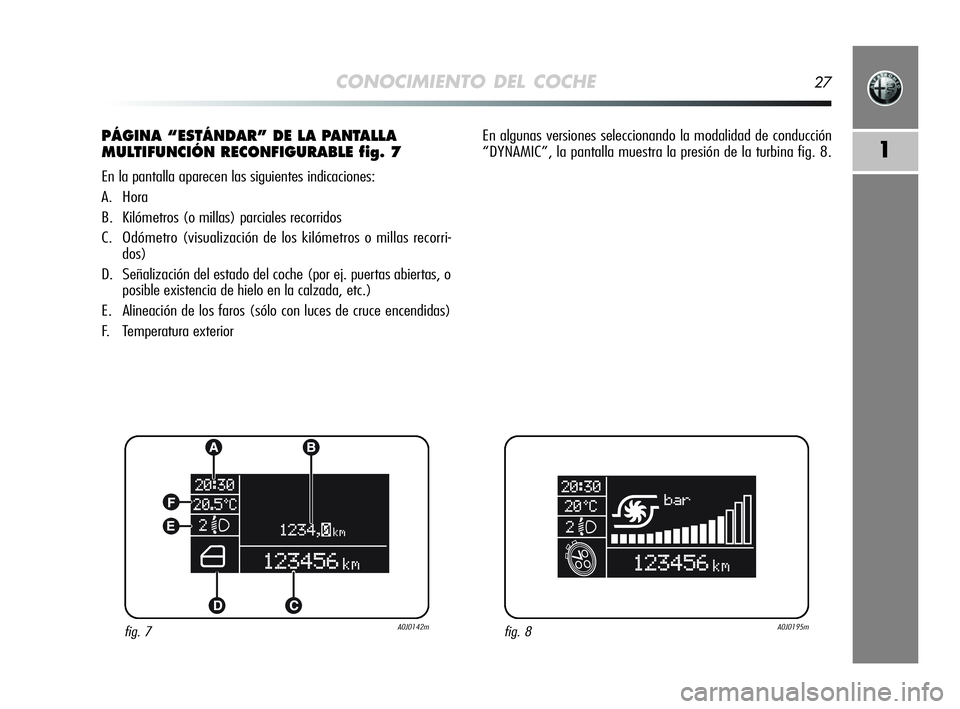

CONOCIMIENTO DEL COCHE27
1
PÁGINA “ESTÁNDAR” DE LA PANTALLA
MULTIFUNCIÓN RECONFIGURABLE fig. 7
En la pantalla aparecen las siguientes indicaciones:
A. Hora
B. Kilómetros (o millas) parciales recorridos
C. Odómetro (visualización de los kilómetros o millas recorri-
dos)
D. Señalización del estado del coche (por ej. puertas abiertas, o
posible existencia de hielo en la calzada, etc.)
E. Alineación de los faros (sólo con luces de cruce encendidas)
F. Temperatura exteriorEn algunas versiones seleccionando la modalidad de conducción
“DYNAMIC”, la pantalla muestra la presión de la turbina fig. 8.
fig. 7A0J0142mfig. 8A0J0195m
001-126 Alfa MiTo E 13-11-2008 10:12 Pagina 27

28CONOCIMIENTO DEL COCHE
WELCOME MOVEMENT
En algunas versiones, girando la llave a la posición MAR, se pro-
duce:
❍el rápido movimiento (subida/bajada) de los indicadores del
velocímetro y el cuentarrevoluciones;
❍la iluminación de los indicadores gráficos/pantalla;
❍la visualización en la pantalla de una animación gráfica que re-
presenta la silueta del coche.
Movimiento de los indicadores
❍Si se saca la llave del dispositivo de arranque mientras se es-
tán moviendo los indicadores, éstos regresan inmediatamente
a su posición inicial.
❍Después de haber alcanzado el valor de fondo de escala, los
indicadores se colocan en el valor indicado por el coche.
❍Al poner en marcha el motor, concluye el movimiento de los
indicadores.
Iluminación de los indicadores
gráficos/pantalla
Unos segundos después de introducir la llave en el dispositivo de
arranque se encienden los indicadores, las gráficas y la pantalla
por orden.
Visualización de la animación gráfica
En fase de extracción de la llave del dispositivo de arranque (con
puertas cerradas), la pantalla permanece iluminada y se visuali-
za una animación gráfica. Después, la iluminación de la pantalla
se atenúa poco a poco hasta su apagado completo.
001-126 Alfa MiTo E 13-11-2008 10:12 Pagina 28

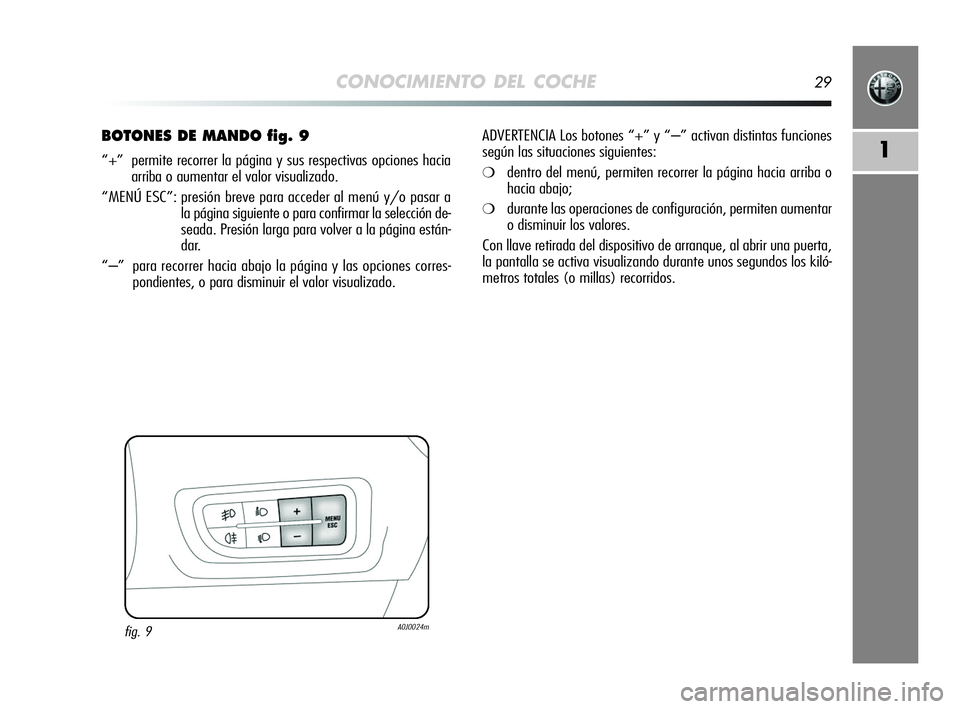

CONOCIMIENTO DEL COCHE29
1
BOTONES DE MANDO fig. 9
“+” permite recorrer la página y sus respectivas opciones hacia
arriba o aumentar el valor visualizado.
“MENÚ ESC”: presión breve para acceder al menú y/o pasar a
la página siguiente o para confirmar la selección de-
seada. Presión larga para volver a la página están-
dar.
“–” para recorrer hacia abajo la página y las opciones corres-
pondientes, o para disminuir el valor visualizado.ADVERTENCIA Los botones “+” y “–” activan distintas funciones
según las situaciones siguientes:❍dentro del menú, permiten recorrer la página hacia arriba o
hacia abajo;
❍durante las operaciones de configuración, permiten aumentar
o disminuir los valores.
Con llave retirada del dispositivo de arranque, al abrir una puerta,
la pantalla se activa visualizando durante unos segundos los kiló-
metros totales (o millas) recorridos.
fig. 9A0J0024m
001-126 Alfa MiTo E 13-11-2008 10:12 Pagina 29

30CONOCIMIENTO DEL COCHE
MENÚ DE CONFIGURACIÓN
El menú está compuesto por una serie de funciones que pueden
seleccionarse con los botones + y – para acceder a las distintas
operaciones de selección y configuración (setup) indicadas a con-
tinuación. Para algunas opciones se ha previsto un submenú. El
menú puede activarse presionando brevemente el botón MENÚ
ESC.El menú se compone de las siguientes opciones:
– MENÚ
– LÍMITE DE VELOCIDAD
– SENSOR DE FAROS (donde esté previsto)
– SENSOR DE LLUVIA (donde esté previsto)
– DATOS TRIP B
– AJUSTE DE LA HORA
– AJUSTE DE LA FECHA
– PRIMERA PÁGINA (donde esté previsto)
– VER RADIO
– AUTOCLOSE
– UNIDADES DE MEDIDA
– IDIOMA
– VOLUMEN DE LAS ADVERTENCIAS
– VOLUMEN DE LOS BOTONES
– BIP CINTURONES
– SERVICE
– BAG DEL PASAJERO
– LUCES DIURNAS
– LUCES DE CORTESÍA
– SALIDA DEL MENÚ
NOTA Algunas opciones, en coches provistos de sistema de radio-
navegación (donde esté previsto) se visualizan en la pantalla de
este último.
001-126 Alfa MiTo E 13-11-2008 10:12 Pagina 30

CONOCIMIENTO DEL COCHE31
1
Selección de una opción del menú principal
sin submenú:
– pulsando brevemente el botón MENÚ ESC puede seleccionar-
se la configuración del menú principal que se desea modificar;
– con los pulsadores + o – (presionándolos individualmente) se
puede seleccionar la nueva configuración;
– pulsando brevemente el botón MENÚ ESC es posible memori-
zar la programación y al mismo tiempo regresar a la misma op-
ción del menú principal seleccionada anteriormente.
Selección de una opción del menú principal
con submenú:
– pulsando brevemente el botón MENÚ ESC es posible visuali-
zar la primera opción del submenú;
– con los botones + o – (presionándolos individualmente) es
posible recorrer todas las opciones del submenú;
– pulsando brevemente el botón MENÚ ESC es posible seleccio-
nar la opción del submenú visualizada y se entra en el menú de
configuración correspondiente;
– con los botones + o – (presionándolos individualmente), se
puede seleccionar la nueva configuración de esta opción del sub-
menú;
– pulsando brevemente el botón MENÚ ESC es posible memori-
zar la configuración y al mismo tiempo, regresar a la misma op-
ción del submenú seleccionada anteriormente.
001-126 Alfa MiTo E 13-11-2008 10:12 Pagina 31
