2009 Alfa Romeo MiTo Manual de Empleo y Cuidado (in Spanish)

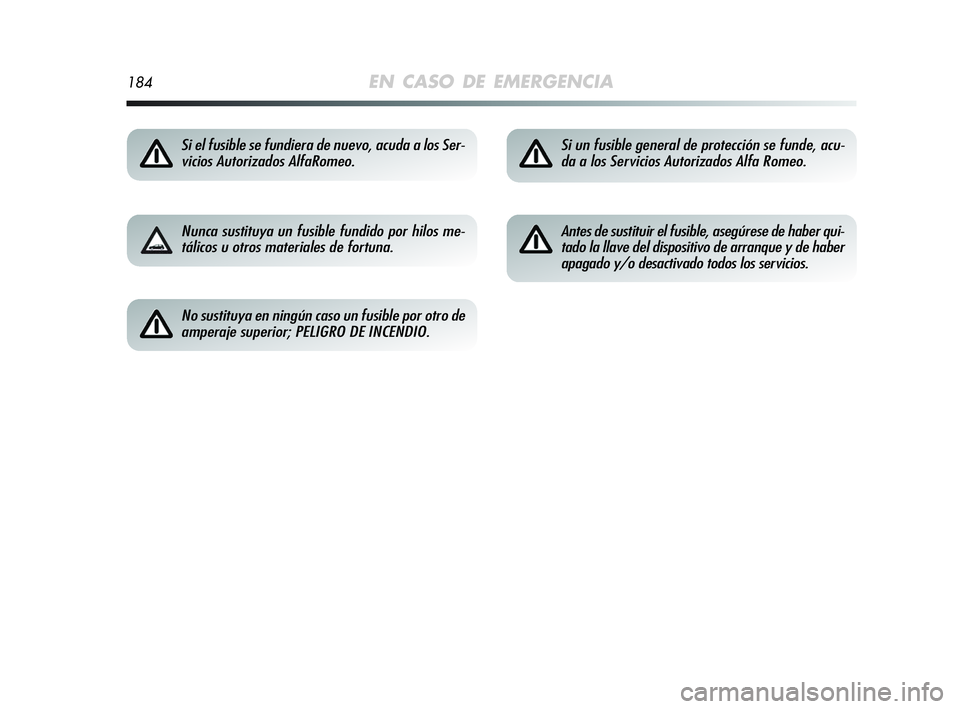

184EN CASO DE EMERGENCIA
Si el fusible se fundiera de nuevo, acuda a los Ser-
vicios Autorizados AlfaRomeo.
Nunca sustituya un fusible fundido por hilos me-
tálicos u otros materiales de fortuna.
No sustituya en ningún caso un fusible por otro de
amperaje superior; PELIGRO DE INCENDIO.
Si un fusible general de protección se funde, acu-
da a los Servicios Autorizados Alfa Romeo.
Antes de sustituir el fusible, asegúrese de haber qui-
tado la llave del dispositivo de arranque y de haber
apagado y/o desactivado todos los servicios.
159-196 Alfa MiTo E 13-11-2008 8:45 Pagina 184

EN CASO DE EMERGENCIA185
4
fig. 41A0J0127m
Si hay que lavar el compartimiento del motor, ten-
ga cuidado de no dirigir directamente el chorro de

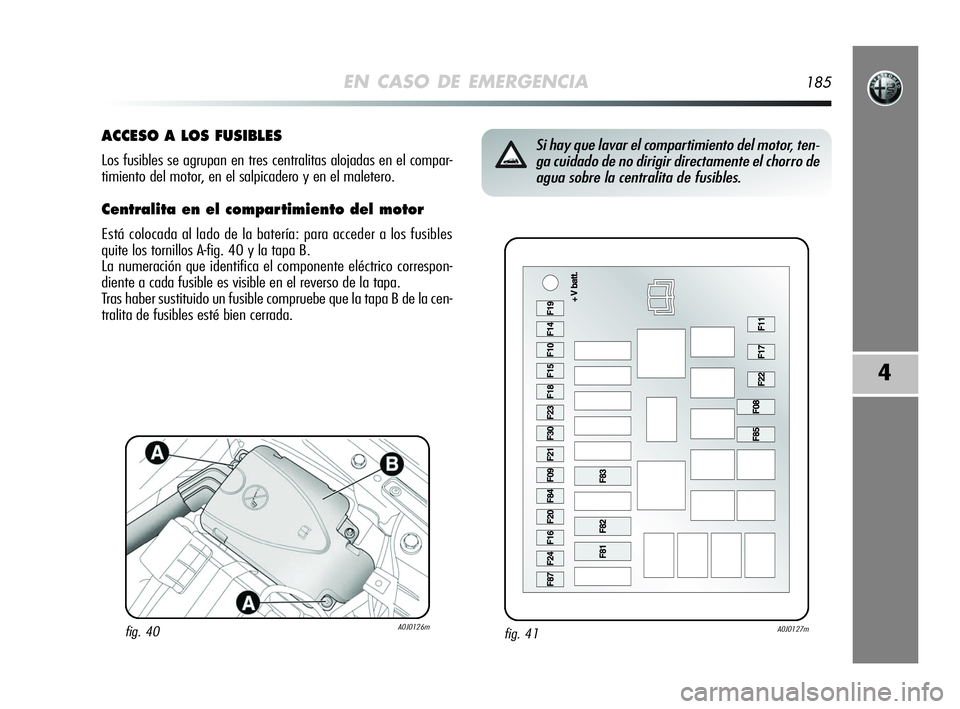

agua sobre la centralita de fusibles.ACCESO A LOS FUSIBLES
Los fusibles se agrupan en tres centralitas alojadas en el compar-
timiento del motor, en el salpicadero y en el maletero.
Centralita en el compartimiento del motor
Está colocada al lado de la batería: para acceder a los fusibles
quite los tornillos A-fig. 40 y la tapa B.
La numeración que identifica el componente eléctrico correspon-
diente a cada fusible es visible en el reverso de la tapa.
Tras haber sustituido un fusible compruebe que la tapa B de la cen-
tralita de fusibles esté bien cerrada.
fig. 40A0J0126m
159-196 Alfa MiTo E 13-11-2008 8:45 Pagina 185

186EN CASO DE EMERGENCIA

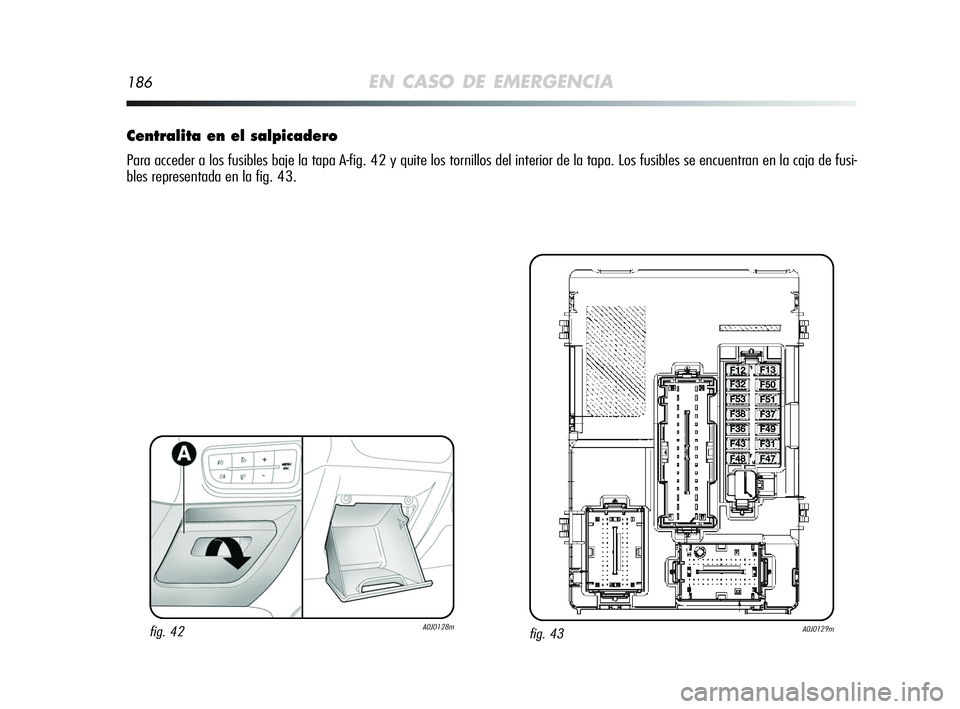

Centralita en el salpicadero
Para acceder a los fusibles baje la tapa A-fig. 42 y quite los tornillos del interior de la tapa. Los fusibles se encuentran en la caja de fusi-
bles representada en la fig. 43.
fig. 43A0J0129mfig. 42A0J0128m
159-196 Alfa MiTo E 13-11-2008 8:45 Pagina 186

EN CASO DE EMERGENCIA187
4

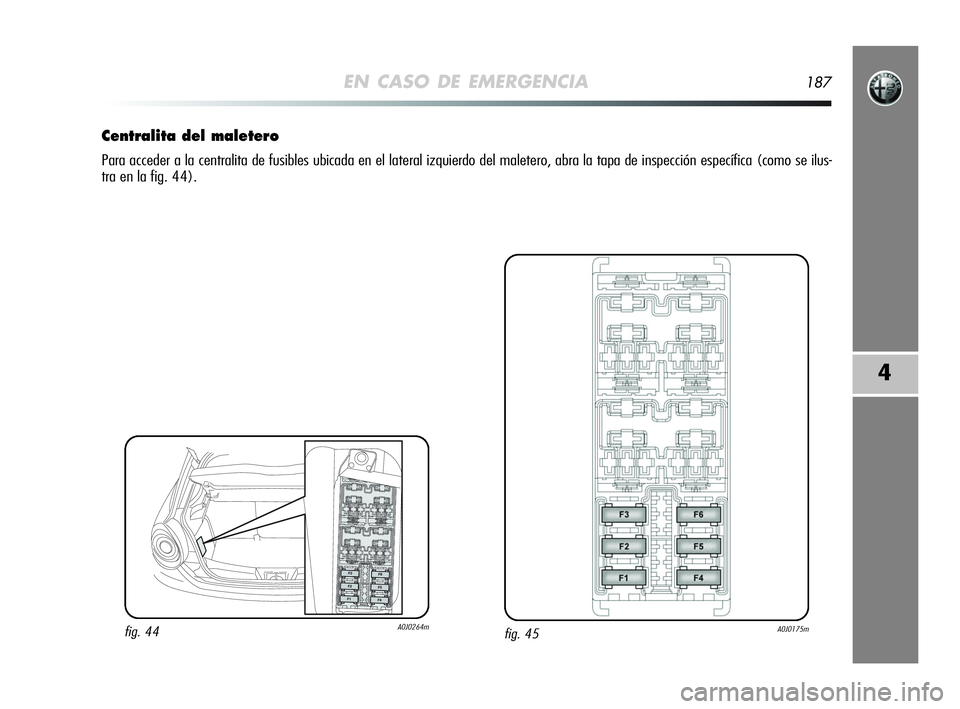

Centralita del maletero
Para acceder a la centralita de fusibles ubicada en el lateral izquierdo del maletero, abra la tapa de inspección específica (como se ilus-
tra en la fig. 44).
fig. 45A0J0175mfig. 44A0J0264m


159-196 Alfa MiTo E 13-11-2008 8:45 Pagina 187

F14
F12
F13
F12
F13
F30
F37
F51
F32
188EN CASO DE EMERGENCIA
41
43
43
43
43
41
43
43
4315
7,5
7,5
15
15
15
5
5
5

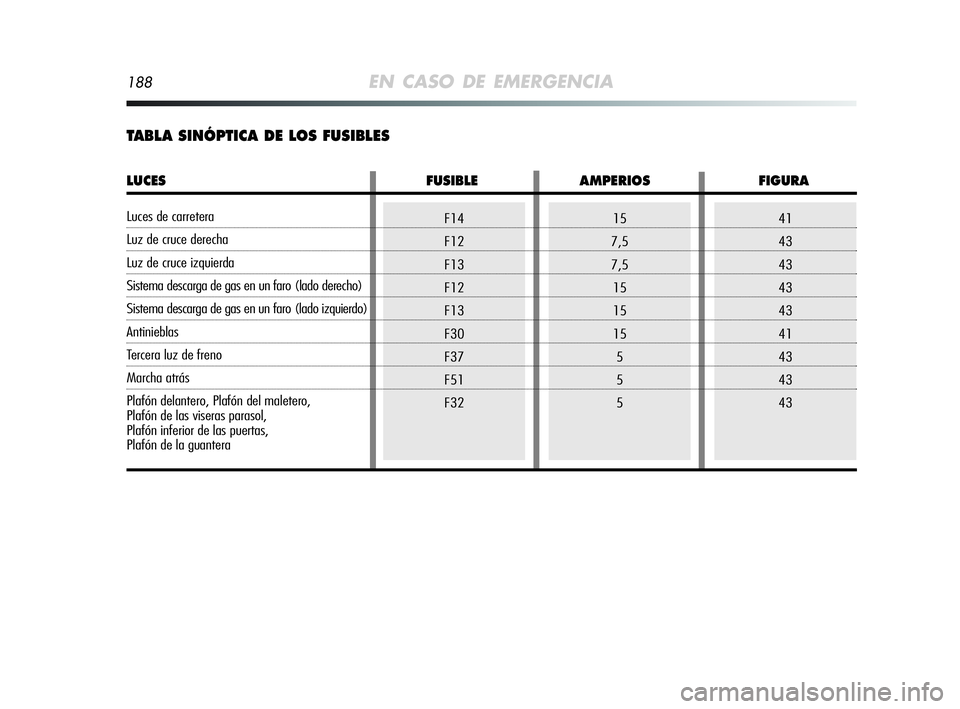

TABLA SINÓPTICA DE LOS FUSIBLES
LUCES FUSIBLE AMPERIOS FIGURA
Luces de carretera
Luz de cruce derecha
Luz de cruce izquierda
Sistema descarga de gas en un faro (lado derecho)
Sistema descarga de gas en un faro (lado izquierdo)
Antinieblas
Tercera luz de freno
Marcha atrás
Plafón delantero, Plafón del maletero,
Plafón de las viseras parasol,
Plafón inferior de las puertas,
Plafón de la guantera
159-196 Alfa MiTo E 13-11-2008 8:45 Pagina 188

EN CASO DE EMERGENCIA189
4
41
41
41
41
43
41
41
41
41
41
41
41
41
41F08
F09
F10
F11
F13
F15
F16
F17
F18
F19
F20
F21
F22
F2215
20
15
10
7,5
30
5
10
5
7,5
30
15
15
20

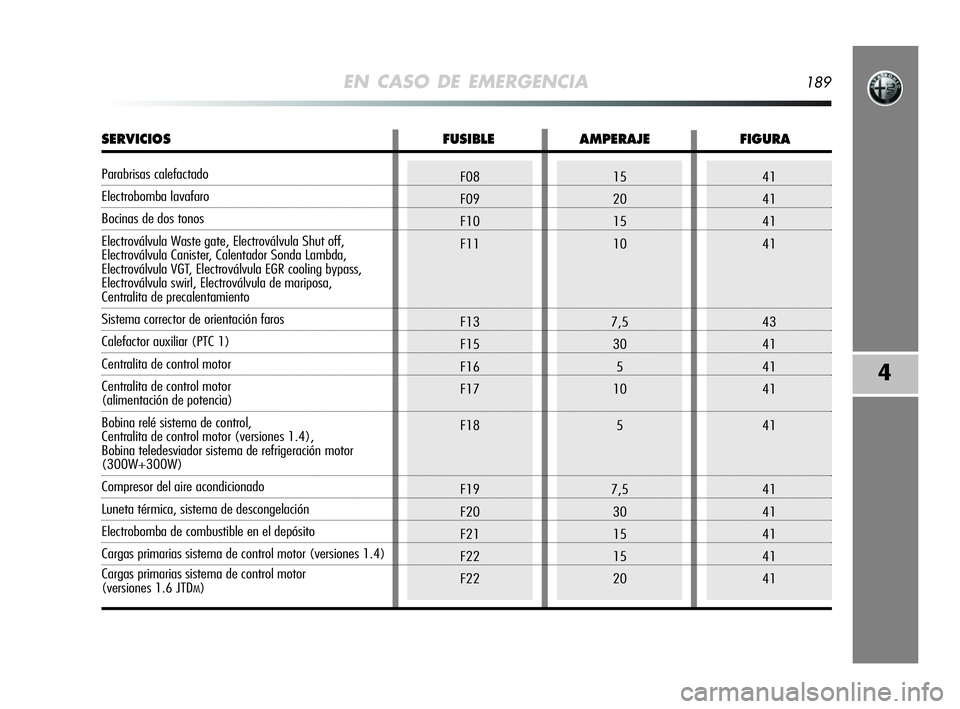

SERVICIOS FUSIBLE AMPERAJE FIGURA
Parabrisas calefactado
Electrobomba lavafaro
Bocinas de dos tonos
Electroválvula Waste gate, Electroválvula Shut off,
Electroválvula Canister, Calentador Sonda Lambda,
Electroválvula VGT, Electroválvula EGR cooling bypass,
Electroválvula swirl, Electroválvula de mariposa,
Centralita de precalentamiento
Sistema corrector de orientación faros
Calefactor auxiliar (PTC 1)
Centralita de control motor
Centralita de control motor
(alimentación de potencia)
Bobina relé sistema de control,
Centralita de control motor (versiones 1.4),
Bobina teledesviador sistema de refrigeración motor
(300W+300W)
Compresor del aire acondicionado
Luneta térmica, sistema de descongelación
Electrobomba de combustible en el depósito
Cargas primarias sistema de control motor (versiones 1.4)
Cargas primarias sistema de control motor
(versiones 1.6 JTDM)
159-196 Alfa MiTo E 13-11-2008 8:45 Pagina 189

190EN CASO DE EMERGENCIA
F23
F24
F31
F36
F37
F38
F43
F47
F4820
5
5
10
5
15
20
20
2041
41
43
43
43
43
43
43
43

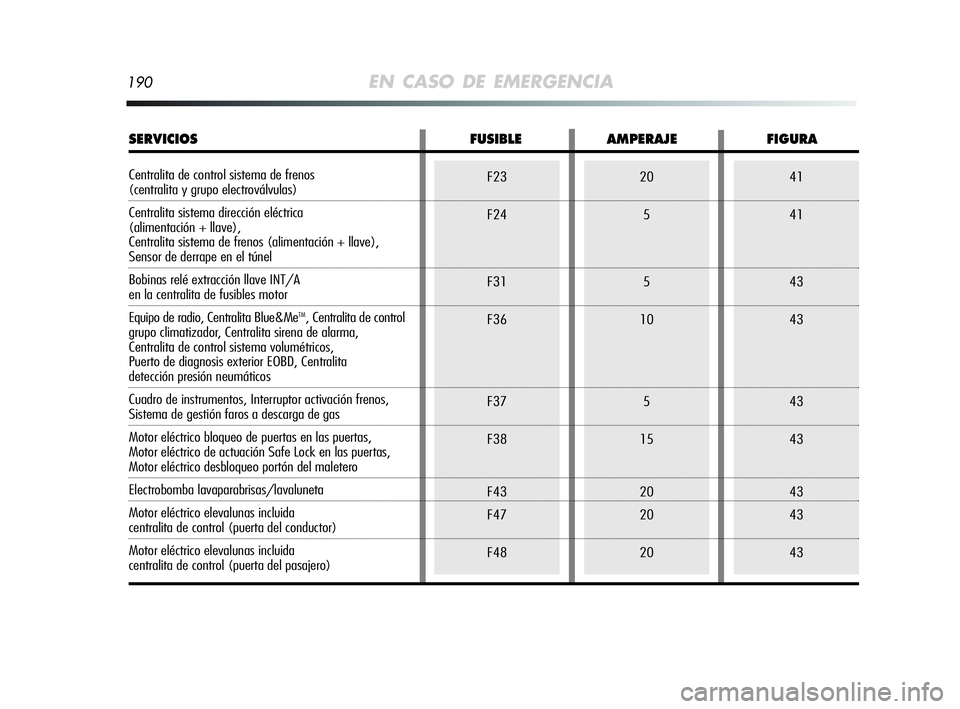

SERVICIOS FUSIBLE AMPERAJE FIGURA
Centralita de control sistema de frenos (centralita y grupo electroválvulas)
Centralita sistema dirección eléctrica
(alimentación + llave),
Centralita sistema de frenos (alimentación + llave),
Sensor de derrape en el túnel
Bobinas relé extracción llave INT/A
en la centralita de fusibles motor
Equipo de radio, Centralita Blue&Me
TM, Centralita de control
grupo climatizador, Centralita sirena de alarma,
Centralita de control sistema volumétricos,
Puerto de diagnosis exterior EOBD, Centralita
detección presión neumáticos
Cuadro de instrumentos, Interruptor activación frenos,
Sistema de gestión faros a descarga de gas
Motor eléctrico bloqueo de puertas en las puertas,
Motor eléctrico de actuación Safe Lock en las puertas,
Motor eléctrico desbloqueo portón del maletero
Electrobomba lavaparabrisas/lavaluneta
Motor eléctrico elevalunas incluida
centralita de control (puerta del conductor)
Motor eléctrico elevalunas incluida
centralita de control (puerta del pasajero)
159-196 Alfa MiTo E 13-11-2008 8:45 Pagina 190

EN CASO DE EMERGENCIA191
4
43
43
43
43
45
45
45
45F49
F50
F51
F53
F4
F5
F6
F15
7,5
5
5
15
10
15
20

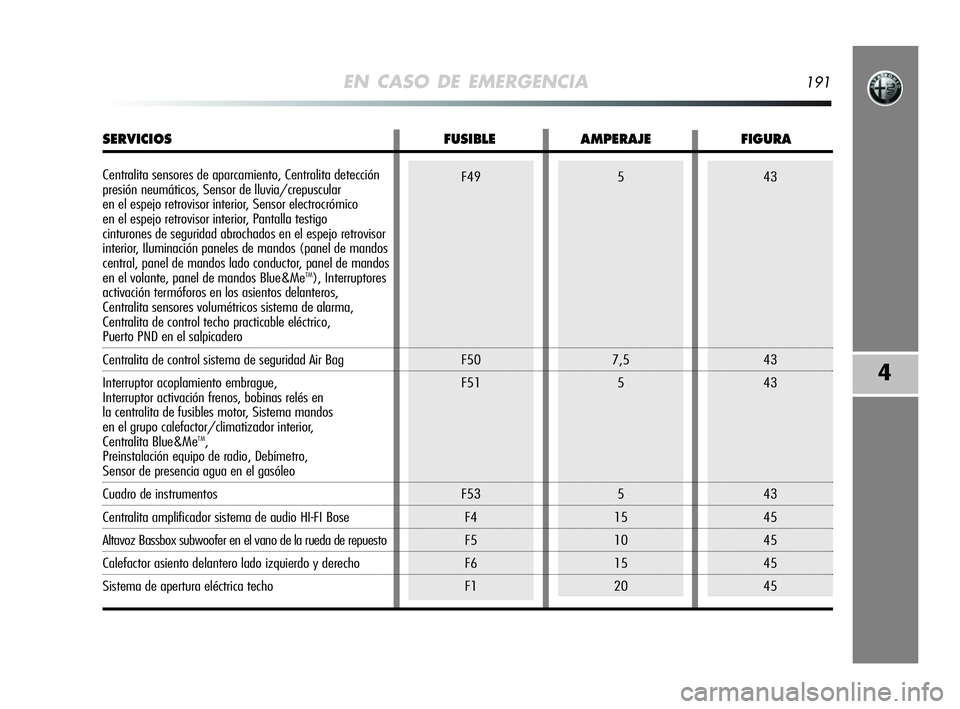

SERVICIOS FUSIBLE AMPERAJE FIGURA
Centralita sensores de aparcamiento, Centralita detección
presión neumáticos, Sensor de lluvia/crepuscular
en el espejo retrovisor interior, Sensor electrocrómico
en el espejo retrovisor interior, Pantalla testigo
cinturones de seguridad abrochados en el espejo retrovisor
interior, Iluminación paneles de mandos (panel de mandos
central, panel de mandos lado conductor, panel de mandos
en el volante, panel de mandos Blue&Me
TM), Interruptores
activación termóforos en los asientos delanteros,
Centralita sensores volumétricos sistema de alarma,
Centralita de control techo practicable eléctrico,
Puerto PND en el salpicadero
Centralita de control sistema de seguridad Air Bag
Interruptor acoplamiento embrague,
Interruptor activación frenos, bobinas relés en
la centralita de fusibles motor, Sistema mandos
en el grupo calefactor/climatizador interior,
Centralita Blue&Me
TM,
Preinstalación equipo de radio, Debímetro,
Sensor de presencia agua en el gasóleo
Cuadro de instrumentos
Centralita amplificador sistema de audio HI-FI Bose
Altavoz Bassbox subwoofer en el vano de la rueda de repuesto
Calefactor asiento delantero lado izquierdo y derecho
Sistema de apertura eléctrica techo
159-196 Alfa MiTo E 13-11-2008 8:45 Pagina 191
