224DATOS TÉCNICOS
CÓDIGOS DE LOS MOTORES - VERSIONES CARROCERÍA
(*) Sólo en las versiones/paises donde esté previsto
(**) Versiones Euro 5
(
) Versión 4 plazas
(
) Versión 5 plazas
955A1000
198A4000
198A1000
199A8000
199A3000
955A4000
955A3000955AXB1B 01 ()
955AXB1B 01B ()
955AXB1B 01C () (**)
955AXB1B 01D () (**)
955AXG1A 06 (
)
955AXG1A 06B ()
955AXD1B 03C (
) (**)
955AXD1B 03D (
) (**)
955AXA1B 00 (
)
955AXA1B 00B ()
955AXA1B 00C () (**)
955AXA1B 00D () (**)
955AXH1B 07 (
)
955AXH1B 07B ()
955AXE1B 04C (
) (**)
955AXHE1B 04D () (**)
955AXC1B 02 (
)
955AXC1B 02B ()
955AXC1B 02C () (**)
955AXC1B 02D () (**)
Código del motor Versión de carrocería
1.4 Gasolina 78CV (*)
1.4 Turbo Gasolina 120CV
1.4 Turbo Gasolina 150CV (*)
1.4 Turbo Gasolina 155CV
1.3 JTDM
1.6 JTDM115CV (*)
1.6 JTDM120CV
221-240 Alfa MiTo E 13-11-2008 8:41 Pagina 224

DATOS TÉCNICOS225
6
MOTOR
(*) Sólo en las versiones/paises donde esté previsto
(
Õ) La potencia máxima 150CV es conseguida utilizando gasolina verde sin plomo 98 RON
(
❏) La potencia máxima 155CV es conseguida utilizando gasolina verde sin plomo 98 RON
198A1000
Otto
4 en línea
72,0 x 84,0
1368
9,8
110
150 (
Õ)
5500
NORMAL DYNAMIC
206 230
21 23,5
2250 3000
NGK IKR9F8
Gasolina verde
sin plomo 95 RON
o 98 RON
(Norma europea
EN228)
199A8000
Otto
4 en línea
72,0 x 84,0
1368
9,8
114
155 (
❏)
5500
NORMAL DYNAMIC
201 230
20,5 23,5
5000 3000
NGK IKR9F8
Gasolina verde
sin plomo 95 RON
o 98 RON
(Norma europea
EN228)
955A1000
Otto
4 en línea
72,0 x 84,0
1368
10,8
58
78
5750
120
12,2
4000
NGK ZKR7A-10
Gasolina verde
sin plomo 95 RON
(Especificación EN228)198A4000
Otto
4 en línea
72,0 x 84,0
1368
9,8
88
120
5000
206
21
1750
NGK IKR9F8
Gasolina verde
sin plomo 95 RON
(Especificación EN228)

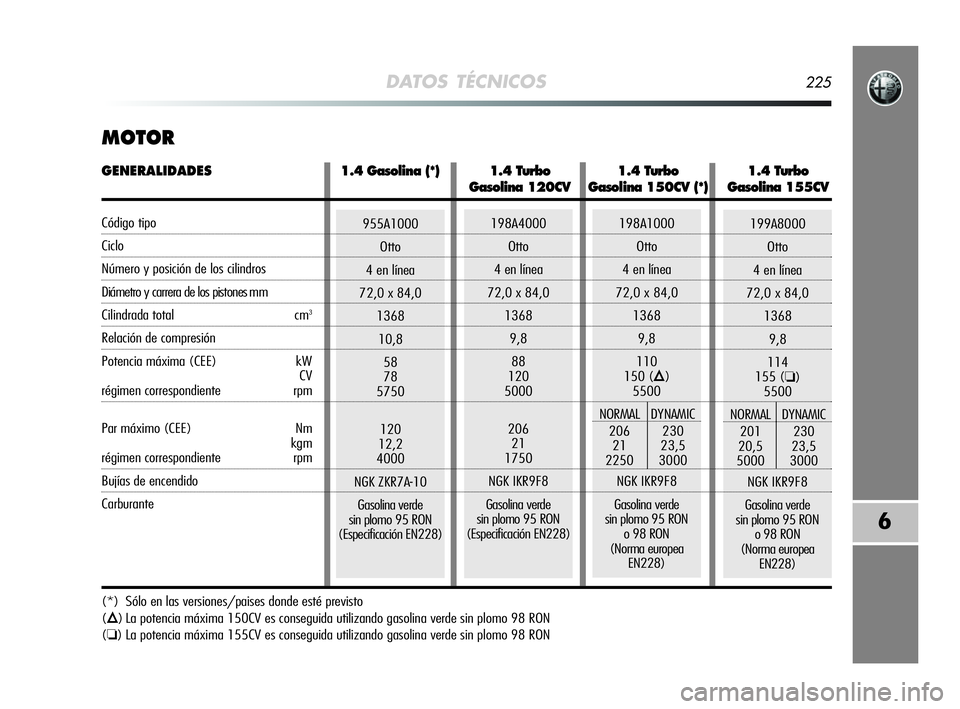

GENERALIDADES1.4 Gasolina (*) 1.4 Turbo 1.4 Turbo 1.4 Turbo
Gasolina 120CV Gasolina 150CV (*) Gasolina 155CV
Código tipo
Ciclo
Número y posición de los cilindros
Diámetro y carrera de los pistones mm
Cilindrada total cm3
Relación de compresión
Potencia máxima (CEE) kW
CV
régimen correspondiente rpm
Par máximo (CEE) Nm
kgm
régimen correspondiente rpm
Bujías de encendido
Carburante
221-240 Alfa MiTo E 13-11-2008 8:41 Pagina 225

226DATOS TÉCNICOS
955A3000
Diesel
4 en línea
79,5 x 80,5
1598
16,5
88
120
3750
NORMAL DYNAMIC
280 320
28,5 32,6
1500 1750
–
Gasóleo
para automoción
(Especificación EN590)
(*) Sólo en las versiones/paises donde esté previsto
199A3000
Diesel
4 en línea
69,6 x 82
1248
17,6
66
90
4000
200
20,4
1750
–
Gasóleo
para automoción
(Especificación EN590)955A4000
Diesel
4 en línea
79,5 x 80,5
1598
16,5
85
115
4000
NORMAL DYNAMIC
260 300
26,5 30,6
1500 1500
–
Gasóleo
para automoción
(Especificación EN590)
GENERALIDADES1.3 JTDM1.6 JTDM115CV (*) 1.6 JTDM
120CV
Código tipo
Ciclo
Número y posición de los cilindros
Diámetro y carrera de los pistones mm
Cilindrada total cm3
Relación de compresión
Potencia máxima (CEE) kW
CV
régimen correspondiente rpm
Par máximo (CEE) Nm
kgm
régimen correspondiente rpm
Bujías de encendido
Carburante
221-240 Alfa MiTo E 13-11-2008 8:41 Pagina 226

DATOS TÉCNICOS227
6

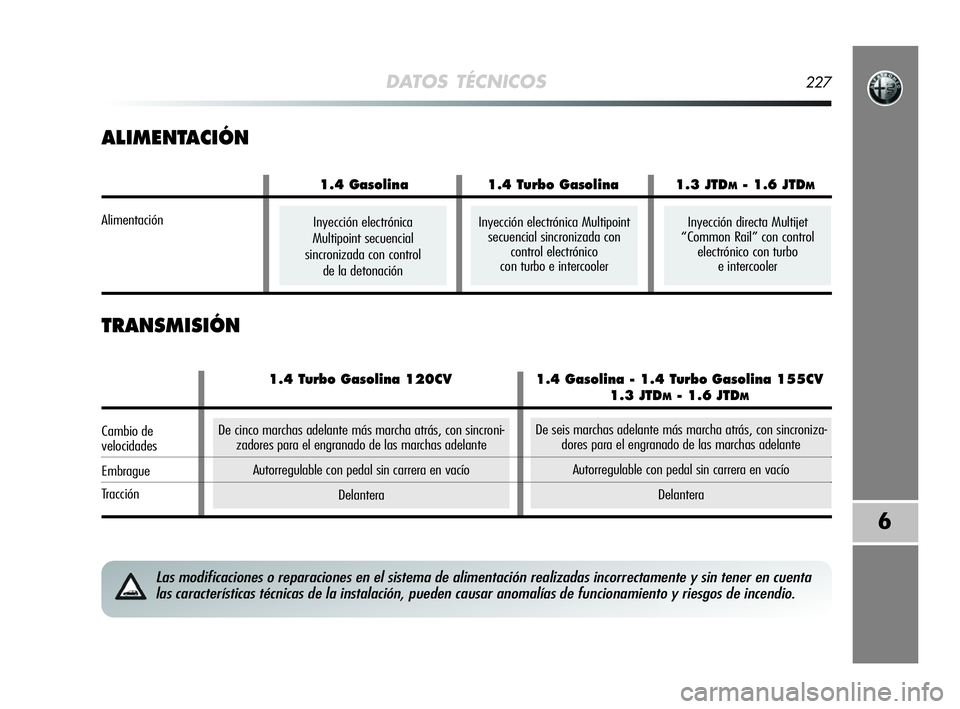

ALIMENTACIÓN
TRANSMISIÓN
Las modificaciones o reparaciones en el sistema de alimentación realizadas incorrectamente y sin tener en cuenta
las características técnicas de la instalación, pueden causar anomalías de funcionamiento y riesgos de incendio.
1.4 Gasolina 1.4 Turbo Gasolina 1.3 JTDM- 1.6 JTDM
AlimentaciónInyección directa Multijet
“Common Rail” con control
electrónico con turbo
e intercoolerInyección electrónica Multipoint
secuencial sincronizada con
control electrónico
con turbo e intercoolerInyección electrónica
Multipoint secuencial
sincronizada con control
de la detonación
De cinco marchas adelante más marcha atrás, con sincroni-
zadores para el engranado de las marchas adelante
Autorregulable con pedal sin carrera en vacío
DelanteraDe seis marchas adelante más marcha atrás, con sincroniza-
dores para el engranado de las marchas adelante
Autorregulable con pedal sin carrera en vacío
Delantera
1.4 Turbo Gasolina 120CV 1.4 Gasolina - 1.4 Turbo Gasolina 155CV
1.3 JTDM- 1.6 JTDM
Cambio de velocidades
Embrague
Tracción
221-240 Alfa MiTo E 13-11-2008 8:41 Pagina 227

228DATOS TÉCNICOS
DIRECCIÓN
De piñón y cremallera con dirección asistida eléctrica
11,0
1.4 Gasolina - 1.4 Turbo Gasolina - 1.3 JTDM- 1.6 JTDM
Tipo
Diámetro de giro
(entre aceras) m
De ruedas independientes de tipo Mc Pherson con barra estabilizadora
De ruedas interconectadas con puente de torsión
De discos autoventilados
De disco
Controlado por la palanca de mano, que acciona los frenos traseros

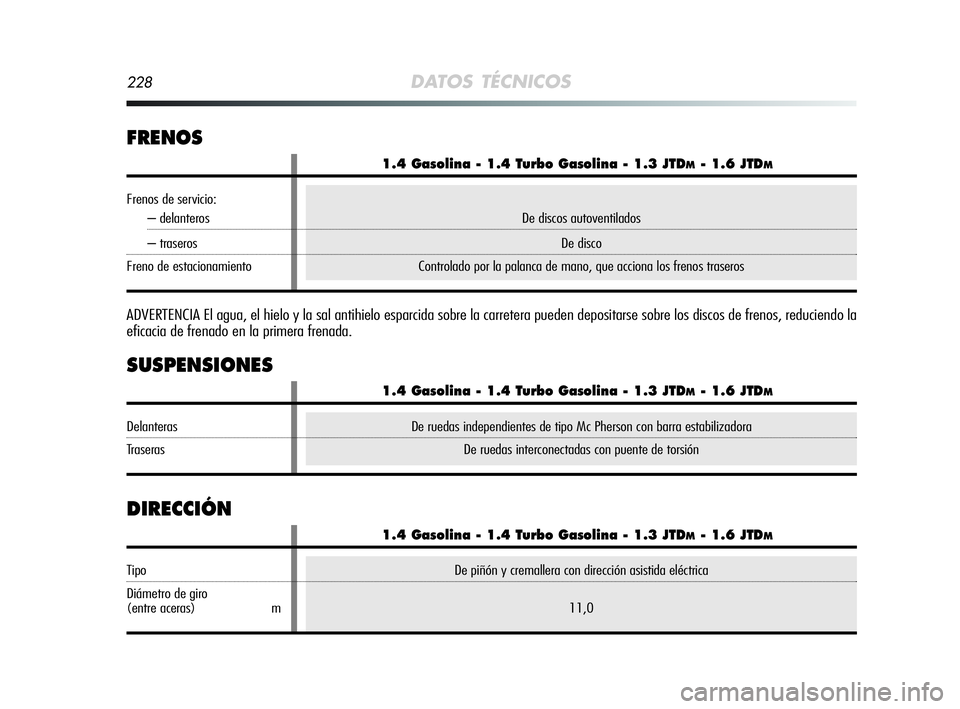

FRENOS
ADVERTENCIA El agua, el hielo y la sal antihielo esparcida sobre la carretera pueden depositarse sobre los discos de frenos, reduciendo la
eficacia de frenado en la primera frenada.
SUSPENSIONES
1.4 Gasolina - 1.4 Turbo Gasolina - 1.3 JTDM- 1.6 JTDM
Frenos de servicio:
– delanteros
– traseros
Freno de estacionamiento
1.4 Gasolina - 1.4 Turbo Gasolina - 1.3 JTDM- 1.6 JTDM
Delanteras
Traseras
221-240 Alfa MiTo E 13-11-2008 8:41 Pagina 228

DATOS TÉCNICOS229
6
RUEDAS
LLANTAS Y NEUMÁTICOS
Llantas de acero estampado o de aleación. Neumáticos Tubeless
de carcasa radial. En el Manual de Circulación están indicados to-
dos los neumáticos homologados.
ADVERTENCIA En caso de eventuales discordancias entre el “Ma-
nual de Uso y Mantenimiento” y el “Manual de conducción” úni-
camente tenga en cuenta lo que se indica en este último.
Para la seguridad de marcha, es indispensable que el coche esté
equipado con neumáticos de la misma marca y del mismo tipo
en todas las ruedas.
ADVERTENCIA Nunca utilice una cámara de aire en los neumáticos
Tubeless.
RUEDÍN DE REPUESTO
Llanta de acero estampado. Neumático Tubeless.

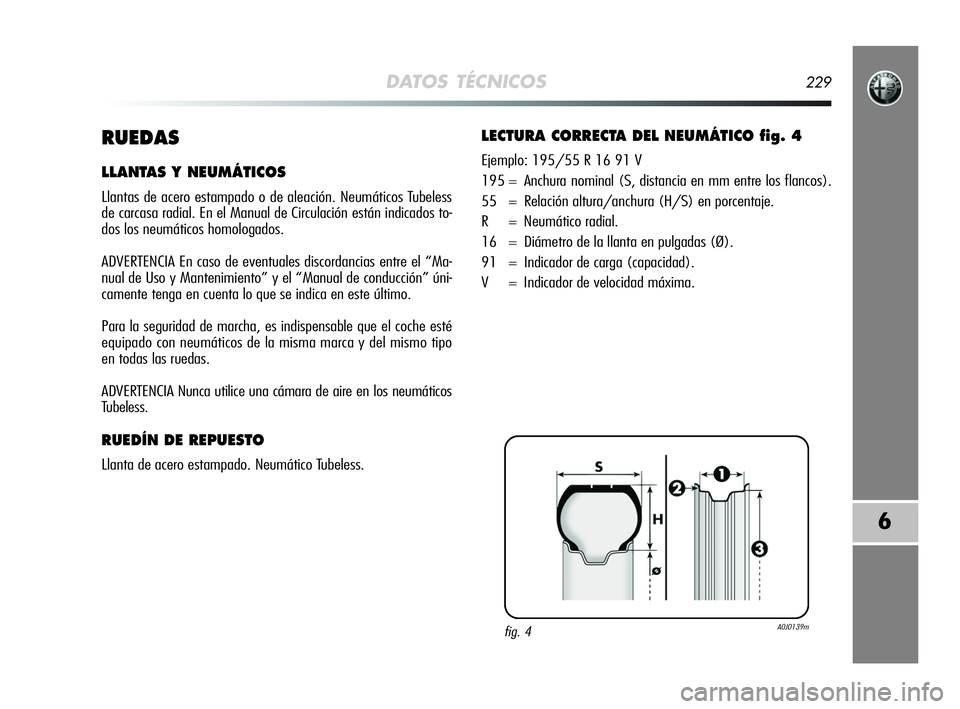

LECTURA CORRECTA DEL NEUMÁTICO fig. 4
Ejemplo: 195/55 R 16 91 V
195 = Anchura nominal (S, distancia en mm entre los flancos).
55 = Relación altura/anchura (H/S) en porcentaje.
R = Neumático radial.
16 = Diámetro de la llanta en pulgadas (Ø).
91 = Indicador de carga (capacidad).
V = Indicador de velocidad máxima.
fig. 4A0J0139m
221-240 Alfa MiTo E 13-11-2008 8:41 Pagina 229

230DATOS TÉCNICOS

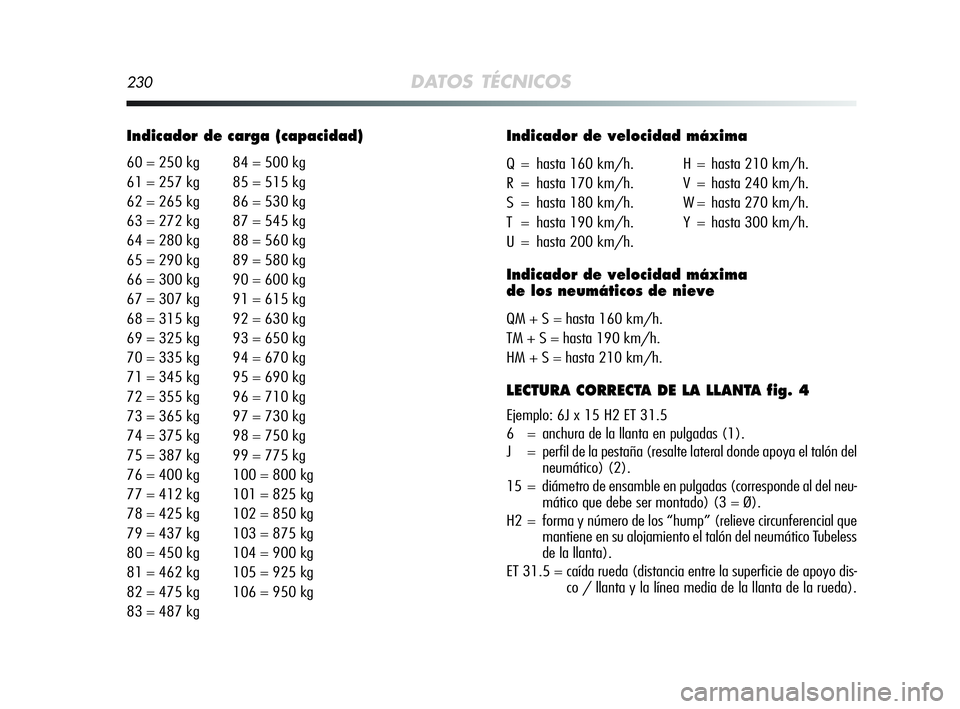

Indicador de carga (capacidad)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kg
Indicador de velocidad máxima
Q = hasta 160 km/h. H = hasta 210 km/h.
R = hasta 170 km/h. V = hasta 240 km/h.
S = hasta 180 km/h. W = hasta 270 km/h.
T = hasta 190 km/h. Y = hasta 300 km/h.
U = hasta 200 km/h.
Indicador de velocidad máxima
de los neumáticos de nieve
QM + S = hasta 160 km/h.
TM + S = hasta 190 km/h.
HM + S = hasta 210 km/h.
LECTURA CORRECTA DE LA LLANTA fig. 4
Ejemplo: 6J x 15 H2 ET 31.5
6 = anchura de la llanta en pulgadas (1).
J = perfil de la pestaña (resalte lateral donde apoya el talón del
neumático) (2).
15 = diámetro de ensamble en pulgadas (corresponde al del neu-
mático que debe ser montado) (3 = Ø).
H2 = forma y número de los “hump” (relieve circunferencial que
mantiene en su alojamiento el talón del neumático Tubeless
de la llanta).
ET 31.5 = caída rueda (distancia entre la superficie de apoyo dis-
co / llanta y la línea media de la llanta de la rueda).
221-240 Alfa MiTo E 13-11-2008 8:41 Pagina 230

135/70 R16 4B x 16 ET 15
135/70 R16 4B x 16 ET 15
135/70 R16 4B x 16 ET 15
DATOS TÉCNICOS231
6
195/55 R16 87 H 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S)
195/55 R16 87 V 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S)
195/55 R16 87 H 195/55 R16 87 H (M+S)
205/45 R17 88W XL 205/45 R17 88 H (M+S)
215/45 R17 87W (*) 215/45 R17 87 H (M+S)
215/40 R18 89W XL (*) 215/40 R18 89 H (M+S
En las versiones equipadas con neumáticos 195/55 R16 y 205/45 R17 pueden montarse cadenas para la nieve que sobresalen un máximo de
9 mm del perfil del neumático
(*) Neumáticos que no pueden llevar cadenas
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2 Jx18 ET 42
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2 Jx18 ET 42
7Jx16 ET 39
7Jx17 ET 39
7Jx17 ET 39
7
1/2 Jx18 ET 42
Versiones Llantas Neumáticos Rueda de repuesto
En dotación De nieve Neumático Llanta
1.4 Gasolina
1.4 Turbo
Gasolina
1.3 JTDM1.6 JTDM
