2009 Alfa Romeo MiTo Manual de Empleo y Cuidado (in Spanish)

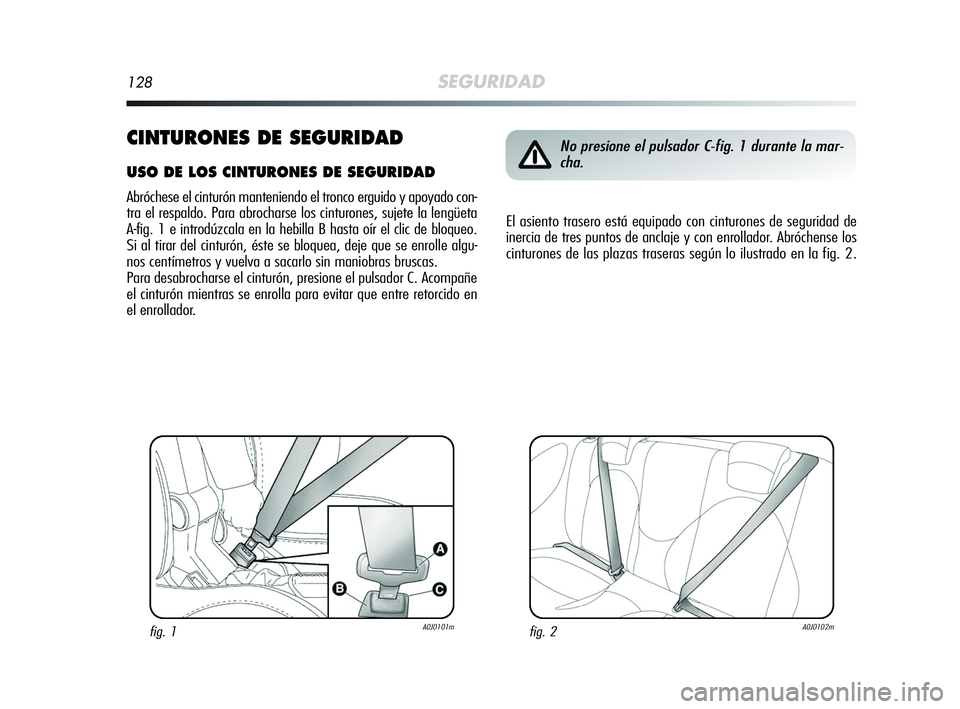

128SEGURIDAD
CINTURONES DE SEGURIDAD
USO DE LOS CINTURONES DE SEGURIDAD
Abróchese el cinturón manteniendo el tronco erguido y apoyado con-
tra el respaldo. Para abrocharse los cinturones, sujete la lengüeta
A-fig. 1 e introdúzcala en la hebilla B hasta oír el clic de bloqueo.
Si al tirar del cinturón, éste se bloquea, deje que se enrolle algu-
nos centímetros y vuelva a sacarlo sin maniobras bruscas.
Para desabrocharse el cinturón, presione el pulsador C. Acompañe
el cinturón mientras se enrolla para evitar que entre retorcido en
el enrollador.
fig. 1A0J0101mfig. 2A0J0102m
No presione el pulsador C-fig. 1 durante la mar-
cha.
El asiento trasero está equipado con cinturones de seguridad de
inercia de tres puntos de anclaje y con enrollador. Abróchense los
cinturones de las plazas traseras según lo ilustrado en la fig. 2.
127-148 Alfa MiTo E 13-11-2008 8:37 Pagina 128

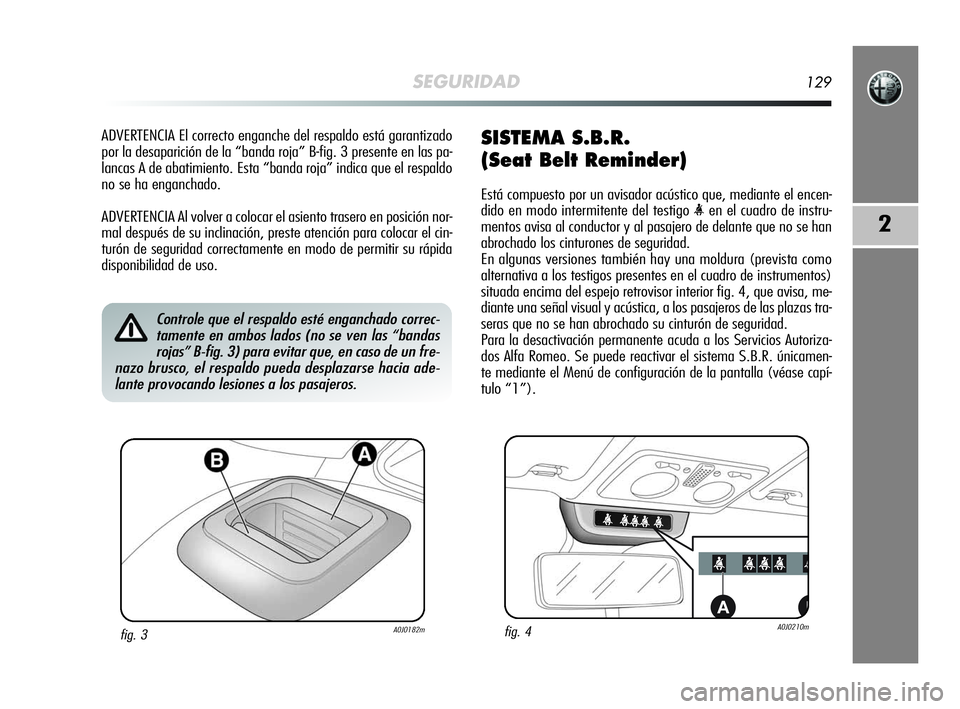

SEGURIDAD129
2
ADVERTENCIA El correcto enganche del respaldo está garantizado
por la desaparición de la “banda roja” B-fig. 3 presente en las pa-
lancas A de abatimiento. Esta “banda roja” indica que el respaldo
no se ha enganchado.
ADVERTENCIA Al volver a colocar el asiento trasero en posición nor-
mal después de su inclinación, preste atención para colocar el cin-
turón de seguridad correctamente en modo de permitir su rápida
disponibilidad de uso.SISTEMA S.B.R.
(Seat Belt Reminder)
Está compuesto por un avisador acústico que, mediante el encen-
dido en modo intermitente del testigo
mentos avisa al conductor y al pasajero de delante que no se han
abrochado los cinturones de seguridad.
En algunas versiones también hay una moldura (prevista como
alternativa a los testigos presentes en el cuadro de instrumentos)
situada encima del espejo retrovisor interior fig. 4, que avisa, me-
diante una señal visual y acústica, a los pasajeros de las plazas tra-
seras que no se han abrochado su cinturón de seguridad.
Para la desactivación permanente acuda a los Servicios Autoriza-
dos Alfa Romeo. Se puede reactivar el sistema S.B.R. únicamen-
te mediante el Menú de configuración de la pantalla (véase capí-
tulo “1”).
Controle que el respaldo esté enganchado correc-
tamente en ambos lados (no se ven las “bandas
rojas” B-fig. 3) para evitar que, en caso de un fre-
nazo brusco, el respaldo pueda desplazarse hacia ade-
lante provocando lesiones a los pasajeros.
fig. 4A0J0210m
AB
fig. 3A0J0182m
127-148 Alfa MiTo E 13-11-2008 8:37 Pagina 129

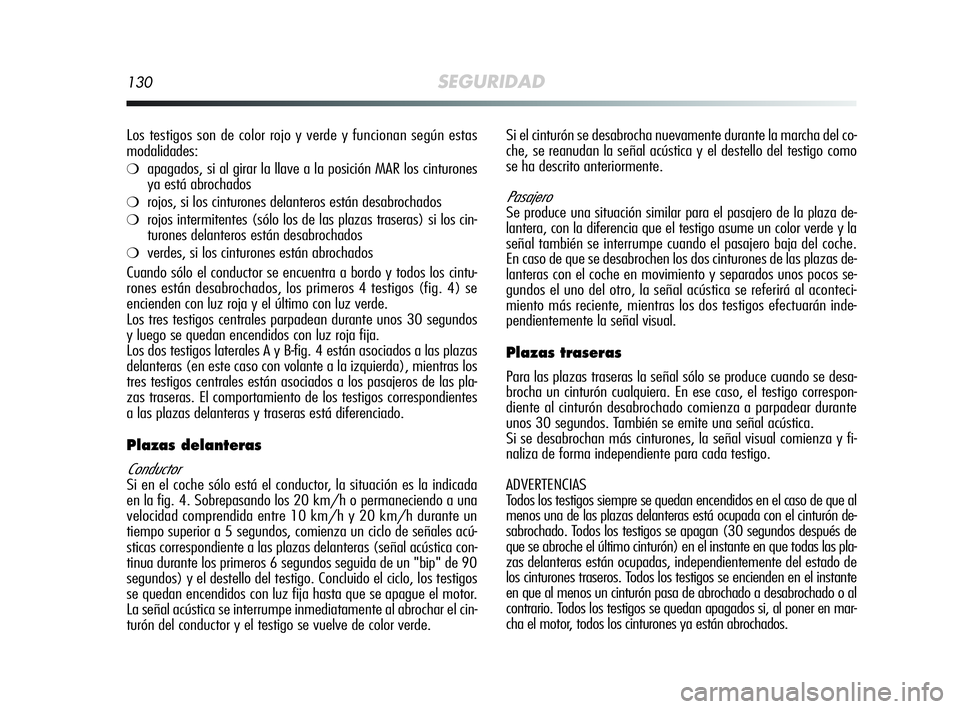

130SEGURIDAD
Los testigos son de color rojo y verde y funcionan según estas
modalidades:
❍apagados, si al girar la llave a la posición MAR los cinturones
ya está abrochados
❍rojos, si los cinturones delanteros están desabrochados
❍rojos intermitentes (sólo los de las plazas traseras) si los cin-
turones delanteros están desabrochados
❍verdes, si los cinturones están abrochados
Cuando sólo el conductor se encuentra a bordo y todos los cintu-
rones están desabrochados, los primeros 4 testigos (fig. 4) se
encienden con luz roja y el último con luz verde.
Los tres testigos centrales parpadean durante unos 30 segundos
y luego se quedan encendidos con luz roja fija.
Los dos testigos laterales A y B-fig. 4 están asociados a las plazas
delanteras (en este caso con volante a la izquierda), mientras los
tres testigos centrales están asociados a los pasajeros de las pla-
zas traseras. El comportamiento de los testigos correspondientes
a las plazas delanteras y traseras está diferenciado.
Plazas delanteras
Conductor
Si en el coche sólo está el conductor, la situación es la indicada
en la fig. 4. Sobrepasando los 20 km/h o permaneciendo a una
velocidad comprendida entre 10 km/h y 20 km/h durante un
tiempo superior a 5 segundos, comienza un ciclo de señales acú-
sticas correspondiente a las plazas delanteras (señal acústica con-
tinua durante los primeros 6 segundos seguida de un "bip" de 90
segundos) y el destello del testigo. Concluido el ciclo, los testigos
se quedan encendidos con luz fija hasta que se apague el motor.
La señal acústica se interrumpe inmediatamente al abrochar el cin-
turón del conductor y el testigo se vuelve de color verde. Si el cinturón se desabrocha nuevamente durante la marcha del co-
che, se reanudan la señal acústica y el destello del testigo como
se ha descrito anteriormente.
Pasajero
Se produce una situación similar para el pasajero de la plaza de-
lantera, con la diferencia que el testigo asume un color verde y la
señal también se interrumpe cuando el pasajero baja del coche.
En caso de que se desabrochen los dos cinturones de las plazas de-
lanteras con el coche en movimiento y separados unos pocos se-
gundos el uno del otro, la señal acústica se referirá al aconteci-
miento más reciente, mientras los dos testigos efectuarán inde-
pendientemente la señal visual.
Plazas traseras
Para las plazas traseras la señal sólo se produce cuando se desa-
brocha un cinturón cualquiera. En ese caso, el testigo correspon-
diente al cinturón desabrochado comienza a parpadear durante
unos 30 segundos. También se emite una señal acústica.
Si se desabrochan más cinturones, la señal visual comienza y fi-
naliza de forma independiente para cada testigo.
ADVERTENCIAS
Todos los testigos siempre se quedan encendidos en el caso de que al
menos una de las plazas delanteras está ocupada con el cinturón de-
sabrochado. Todos los testigos se apagan (30 segundos después de
que se abroche el último cinturón) en el instante en que todas las pla-
zas delanteras están ocupadas, independientemente del estado de
los cinturones traseros. Todos los testigos se encienden en el instante
en que al menos un cinturón pasa de abrochado a desabrochado o al
contrario. Todos los testigos se quedan apagados si, al poner en mar-
cha el motor, todos los cinturones ya están abrochados.
127-148 Alfa MiTo E 13-11-2008 8:37 Pagina 130

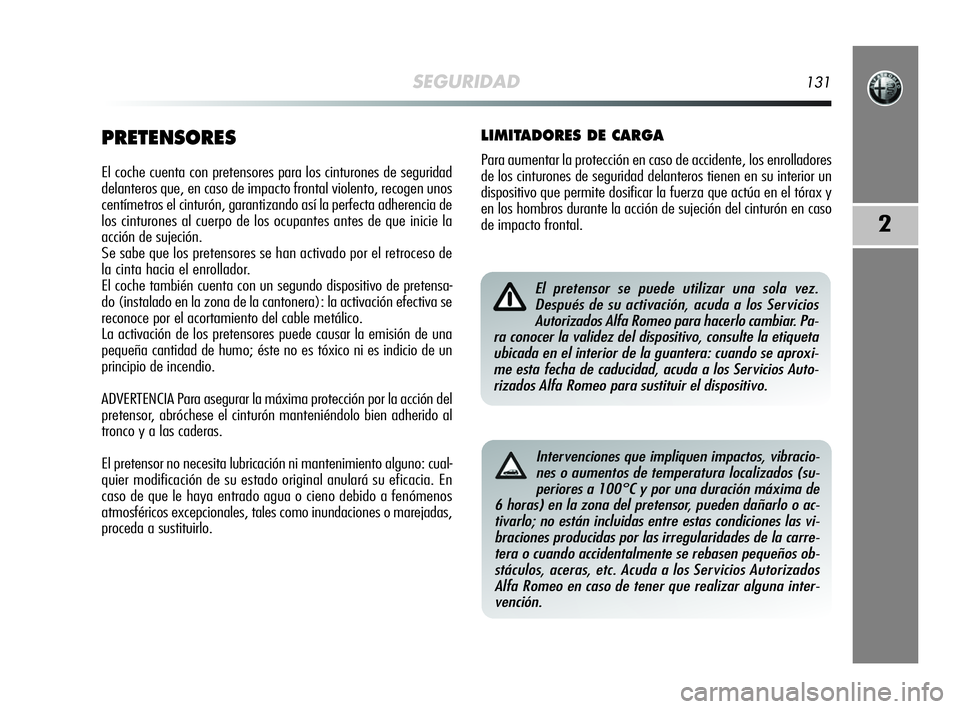

SEGURIDAD131
2
PRETENSORES
El coche cuenta con pretensores para los cinturones de seguridad
delanteros que, en caso de impacto frontal violento, recogen unos
centímetros el cinturón, garantizando así la perfecta adherencia de
los cinturones al cuerpo de los ocupantes antes de que inicie la
acción de sujeción.
Se sabe que los pretensores se han activado por el retroceso de
la cinta hacia el enrollador.
El coche también cuenta con un segundo dispositivo de pretensa-
do (instalado en la zona de la cantonera): la activación efectiva se
reconoce por el acortamiento del cable metálico.
La activación de los pretensores puede causar la emisión de una
pequeña cantidad de humo; éste no es tóxico ni es indicio de un
principio de incendio.
ADVERTENCIA Para asegurar la máxima protección por la acción del
pretensor, abróchese el cinturón manteniéndolo bien adherido al
tronco y a las caderas.
El pretensor no necesita lubricación ni mantenimiento alguno: cual-
quier modificación de su estado original anulará su eficacia. En
caso de que le haya entrado agua o cieno debido a fenómenos
atmosféricos excepcionales, tales como inundaciones o marejadas,
proceda a sustituirlo.
LIMITADORES DE CARGA
Para aumentar la protección en caso de accidente, los enrolladores
de los cinturones de seguridad delanteros tienen en su interior un
dispositivo que permite dosificar la fuerza que actúa en el tórax y
en los hombros durante la acción de sujeción del cinturón en caso
de impacto frontal.
El pretensor se puede utilizar una sola vez.
Después de su activación, acuda a los Servicios
Autorizados Alfa Romeo para hacerlo cambiar. Pa-
ra conocer la validez del dispositivo, consulte la etiqueta
ubicada en el interior de la guantera: cuando se aproxi-
me esta fecha de caducidad, acuda a los Servicios Auto-
rizados Alfa Romeo para sustituir el dispositivo.
Intervenciones que impliquen impactos, vibracio-
nes o aumentos de temperatura localizados (su-
periores a 100°C y por una duración máxima de
6 horas) en la zona del pretensor, pueden dañarlo o ac-
tivarlo; no están incluidas entre estas condiciones las vi-
braciones producidas por las irregularidades de la carre-
tera o cuando accidentalmente se rebasen pequeños ob-
stáculos, aceras, etc. Acuda a los Servicios Autorizados
Alfa Romeo en caso de tener que realizar alguna inter-
vención.
127-148 Alfa MiTo E 13-11-2008 8:37 Pagina 131

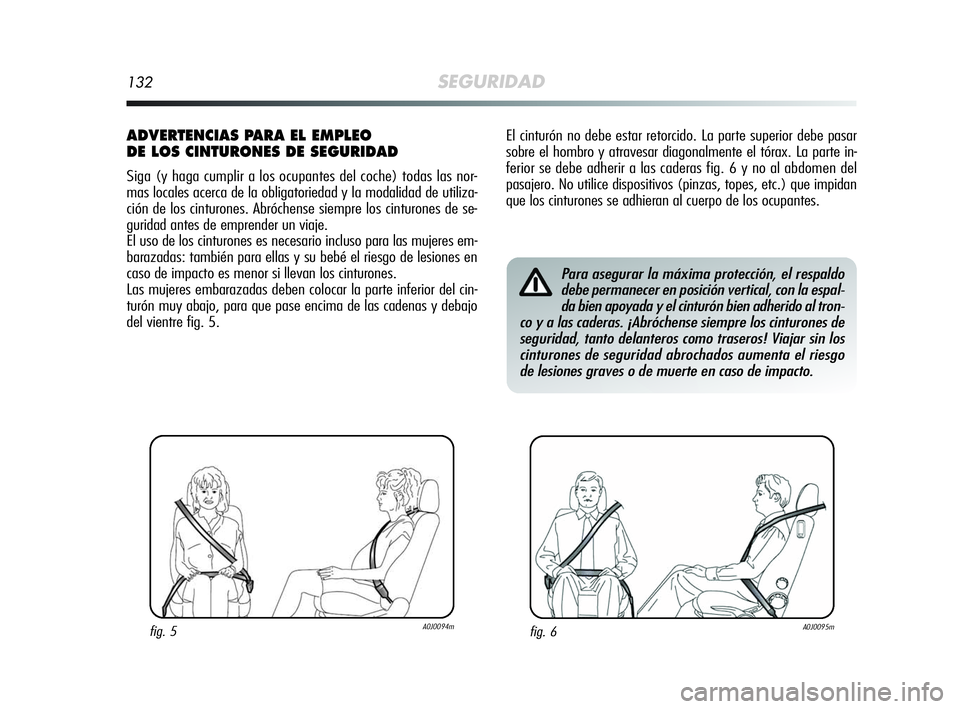

132SEGURIDAD
El cinturón no debe estar retorcido. La parte superior debe pasar
sobre el hombro y atravesar diagonalmente el tórax. La parte in-
ferior se debe adherir a las caderas fig. 6 y no al abdomen del
pasajero. No utilice dispositivos (pinzas, topes, etc.) que impidan
que los cinturones se adhieran al cuerpo de los ocupantes.
fig. 6A0J0095m
Para asegurar la máxima protección, el respaldo
debe permanecer en posición vertical, con la espal-
da bien apoyada y el cinturón bien adherido al tron-
co y a las caderas. ¡Abróchense siempre los cinturones de
seguridad, tanto delanteros como traseros! Viajar sin los
cinturones de seguridad abrochados aumenta el riesgo
de lesiones graves o de muerte en caso de impacto.
ADVERTENCIAS PARA EL EMPLEO
DE LOS CINTURONES DE SEGURIDAD
Siga (y haga cumplir a los ocupantes del coche) todas las nor-
mas locales acerca de la obligatoriedad y la modalidad de utiliza-
ción de los cinturones. Abróchense siempre los cinturones de se-
guridad antes de emprender un viaje.
El uso de los cinturones es necesario incluso para las mujeres em-
barazadas: también para ellas y su bebé el riesgo de lesiones en
caso de impacto es menor si llevan los cinturones.
Las mujeres embarazadas deben colocar la parte inferior del cin-
turón muy abajo, para que pase encima de las cadenas y debajo
del vientre fig. 5.
fig. 5A0J0094m
127-148 Alfa MiTo E 13-11-2008 8:37 Pagina 132

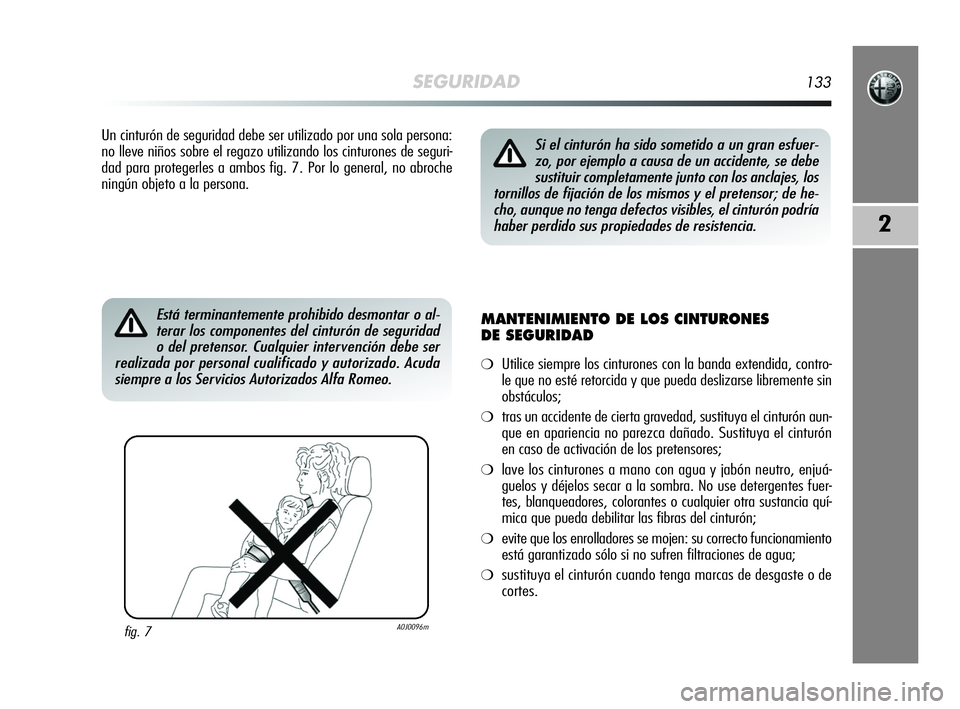

SEGURIDAD133
2
Un cinturón de seguridad debe ser utilizado por una sola persona:
no lleve niños sobre el regazo utilizando los cinturones de seguri-
dad para protegerles a ambos fig. 7. Por lo general, no abroche
ningún objeto a la persona.
MANTENIMIENTO DE LOS CINTURONES
DE SEGURIDAD
❍Utilice siempre los cinturones con la banda extendida, contro-
le que no esté retorcida y que pueda deslizarse libremente sin
obstáculos;
❍tras un accidente de cierta gravedad, sustituya el cinturón aun-
que en apariencia no parezca dañado. Sustituya el cinturón
en caso de activación de los pretensores;
❍lave los cinturones a mano con agua y jabón neutro, enjuá-
guelos y déjelos secar a la sombra. No use detergentes fuer-
tes, blanqueadores, colorantes o cualquier otra sustancia quí-
mica que pueda debilitar las fibras del cinturón;
❍evite que los enrolladores se mojen: su correcto funcionamiento
está garantizado sólo si no sufren filtraciones de agua;
❍sustituya el cinturón cuando tenga marcas de desgaste o de
cortes.
fig. 7A0J0096m
Está terminantemente prohibido desmontar o al-
terar los componentes del cinturón de seguridad
o del pretensor. Cualquier intervención debe ser
realizada por personal cualificado y autorizado. Acuda
siempre a los Servicios Autorizados Alfa Romeo.
Si el cinturón ha sido sometido a un gran esfuer-
zo, por ejemplo a causa de un accidente, se debe
sustituir completamente junto con los anclajes, los
tornillos de fijación de los mismos y el pretensor; de he-
cho, aunque no tenga defectos visibles, el cinturón podría
haber perdido sus propiedades de resistencia.
127-148 Alfa MiTo E 13-11-2008 8:37 Pagina 133

134SEGURIDAD

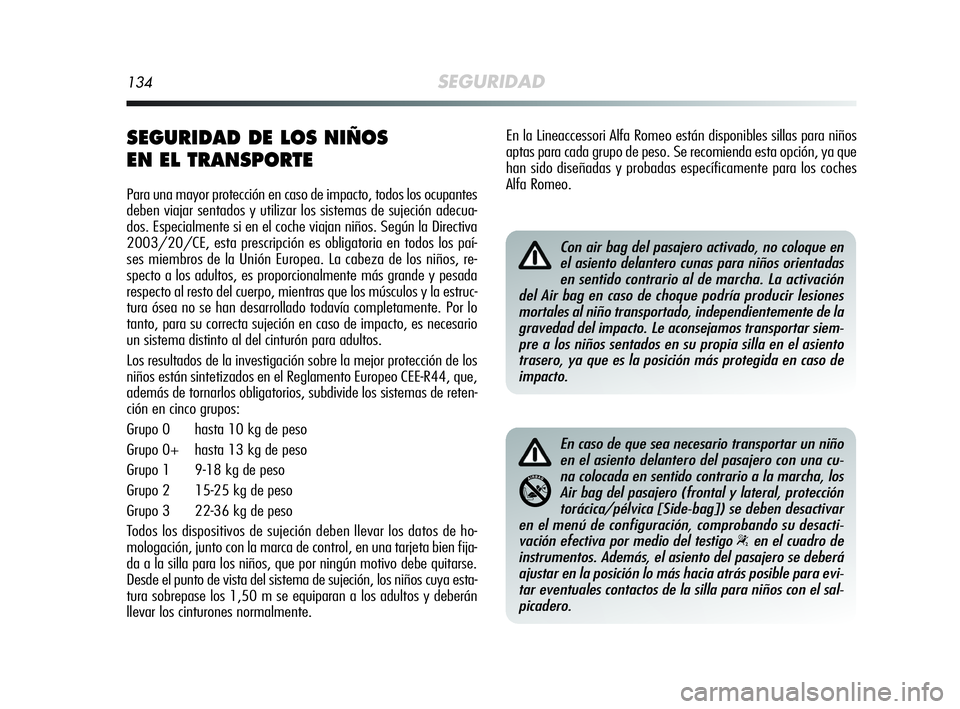

SEGURIDAD DE LOS NIÑOS
EN EL TRANSPORTE
Para una mayor protección en caso de impacto, todos los ocupantes
deben viajar sentados y utilizar los sistemas de sujeción adecua-
dos. Especialmente si en el coche viajan niños. Según la Directiva
2003/20/CE, esta prescripción es obligatoria en todos los paí-
ses miembros de la Unión Europea. La cabeza de los niños, re-
specto a los adultos, es proporcionalmente más grande y pesada
respecto al resto del cuerpo, mientras que los músculos y la estruc-
tura ósea no se han desarrollado todavía completamente. Por lo
tanto, para su correcta sujeción en caso de impacto, es necesario
un sistema distinto al del cinturón para adultos.
Los resultados de la investigación sobre la mejor protección de los
niños están sintetizados en el Reglamento Europeo CEE-R44, que,
además de tornarlos obligatorios, subdivide los sistemas de reten-
ción en cinco grupos:
Grupo 0 hasta 10 kg de peso
Grupo 0+ hasta 13 kg de peso
Grupo 1 9-18 kg de peso
Grupo 2 15-25 kg de peso
Grupo 3 22-36 kg de peso
Todos los dispositivos de sujeción deben llevar los datos de ho-
mologación, junto con la marca de control, en una tarjeta bien fija-
da a la silla para los niños, que por ningún motivo debe quitarse.
Desde el punto de vista del sistema de sujeción, los niños cuya esta-
tura sobrepase los 1,50 m se equiparan a los adultos y deberán
llevar los cinturones normalmente.
Con air bag del pasajero activado, no coloque en
el asiento delantero cunas para niños orientadas
en sentido contrario al de marcha. La activación
del Air bag en caso de choque podría producir lesiones
mortales al niño transportado, independientemente de la
gravedad del impacto. Le aconsejamos transportar siem-
pre a los niños sentados en su propia silla en el asiento
trasero, ya que es la posición más protegida en caso de
impacto.
En caso de que sea necesario transportar un niño
en el asiento delantero del pasajero con una cu-
na colocada en sentido contrario a la marcha, los
Air bag del pasajero (frontal y lateral, protección
torácica/pélvica [Side-bag]) se deben desactivar
en el menú de configuración, comprobando su desacti-
vación efectiva por medio del testigo
“en el cuadro de
instrumentos. Además, el asiento del pasajero se deberá
ajustar en la posición lo más hacia atrás posible para evi-
tar eventuales contactos de la silla para niños con el sal-
picadero.
En la Lineaccessori Alfa Romeo están disponibles sillas para niños
aptas para cada grupo de peso. Se recomienda esta opción, ya que
han sido diseñadas y probadas específicamente para los coches
Alfa Romeo.
127-148 Alfa MiTo E 13-11-2008 8:37 Pagina 134

SEGURIDAD135
2

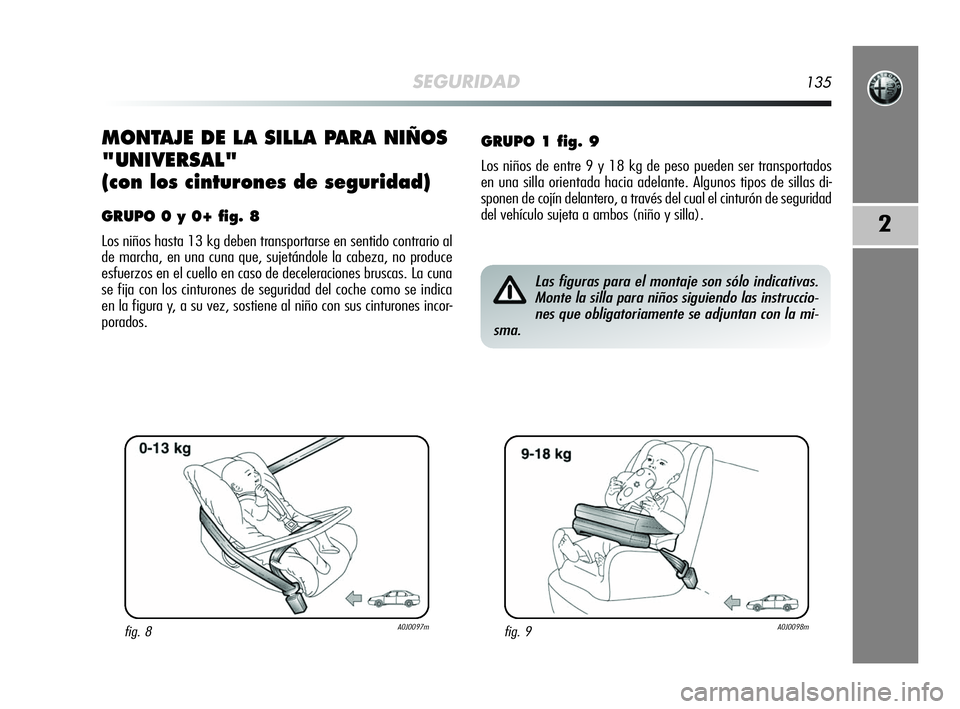

MONTAJE DE LA SILLA PARA NIÑOS
"UNIVERSAL"
(con los cinturones de seguridad)
GRUPO 0 y 0+ fig. 8
Los niños hasta 13 kg deben transportarse en sentido contrario al
de marcha, en una cuna que, sujetándole la cabeza, no produce
esfuerzos en el cuello en caso de deceleraciones bruscas. La cuna
se fija con los cinturones de seguridad del coche como se indica
en la figura y, a su vez, sostiene al niño con sus cinturones incor-
porados.
fig. 8A0J0097mfig. 9A0J0098m
Las figuras para el montaje son sólo indicativas.
Monte la silla para niños siguiendo las instruccio-
nes que obligatoriamente se adjuntan con la mi-
sma.
GRUPO 1 fig. 9
Los niños de entre 9 y 18 kg de peso pueden ser transportados
en una silla orientada hacia adelante. Algunos tipos de sillas di-
sponen de cojín delantero, a través del cual el cinturón de seguridad
del vehículo sujeta a ambos (niño y silla).
127-148 Alfa MiTo E 13-11-2008 8:37 Pagina 135
