SUSTITUCIÓN DE UNA LÁMPARA
EXTERIOR

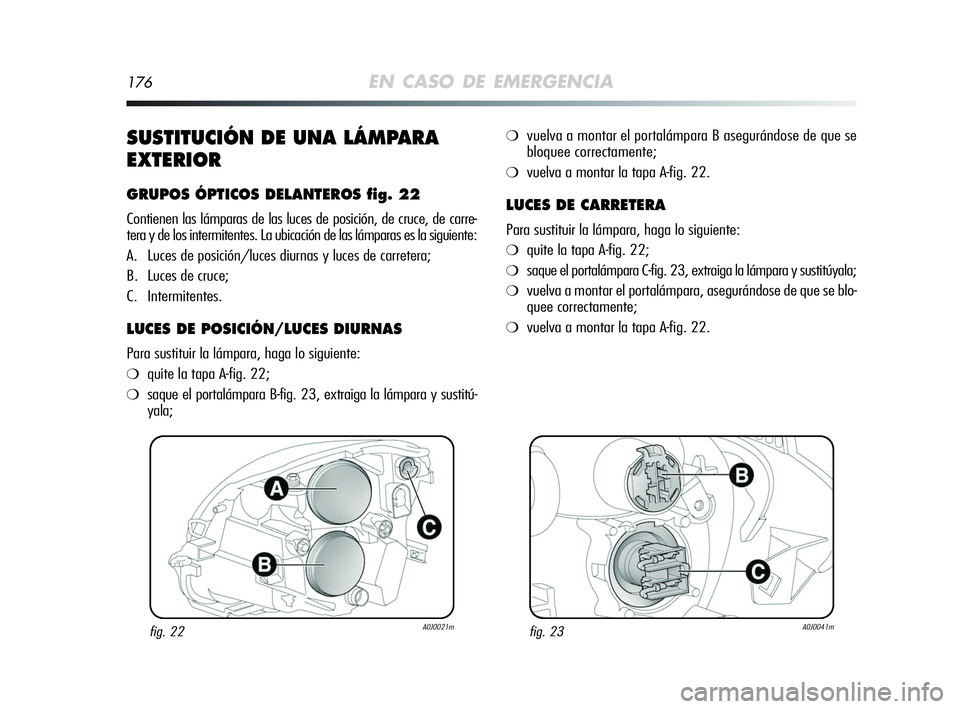

GRUPOS ÓPTICOS DELANTEROS fig. 22
Contienen las lámparas de las luces de posición, de cruce, de carre-
tera y de los intermitentes. La ubicación de las lámparas es la siguiente:
A. Luces de posición/luces diurnas y luces de carretera;
B. Luces de cruce;
C. Intermitentes.
LUCES DE POSICIÓN/LUCES DIURNAS
Para sustituir la lámpara, haga lo siguiente:
❍quite la tapa A-fig. 22;
❍saque el portalámpara B-fig. 23, extraiga la lámpara y sustitú-
yala;
❍vuelva a montar el portalámpara B asegurándose de que se
bloquee correctamente;
❍vuelva a montar la tapa A-fig. 22.
LUCES DE CARRETERA
Para sustituir la lámpara, haga lo siguiente:
❍quite la tapa A-fig. 22;
❍saque el portalámpara C-fig. 23, extraiga la lámpara y sustitúyala;
❍vuelva a montar el portalámpara, asegurándose de que se blo-
quee correctamente;
❍vuelva a montar la tapa A-fig. 22.
fig. 22A0J0021mfig. 23A0J0041m
159-196 Alfa MiTo E 13-11-2008 8:45 Pagina 176

EN CASO DE EMERGENCIA177
4
LUCES DE CRUCE
Con lámparas incandescentes
Para sustituir la lámpara, haga lo siguiente:
❍quite la tapa B-fig. 22;
❍quite la tapa A-fig. 24 que protege la lámpara;
❍extraiga la lámpara y sustitúyala;
❍vuelva a montar el portalámpara, asegurándose de que se blo-
quee correctamente;
❍vuelva a montar la tapa B-fig. 22.
Con lámparas a descarga de gas
(Bixenón) (donde estén previstas)INTERMITENTES
Delanteros
Para sustituir la lámpara, haga lo siguiente:
❍utilice la llave A-fig. 25 (guardada en el portadocumentos), in-
trodúzcala en el alojamiento B y gire el portalámpara hacia la
izquierda;
fig. 24A0J0040m
Para sustituir estas lámparas, acuda a los Servicios
Autorizados Alfa Romeo.
fig. 25A0J0018m
159-196 Alfa MiTo E 13-11-2008 8:45 Pagina 177

178EN CASO DE EMERGENCIA
❍extraiga la lámpara y sustitúyala;
Laterales
Para sustituir la lámpara, haga lo siguiente:

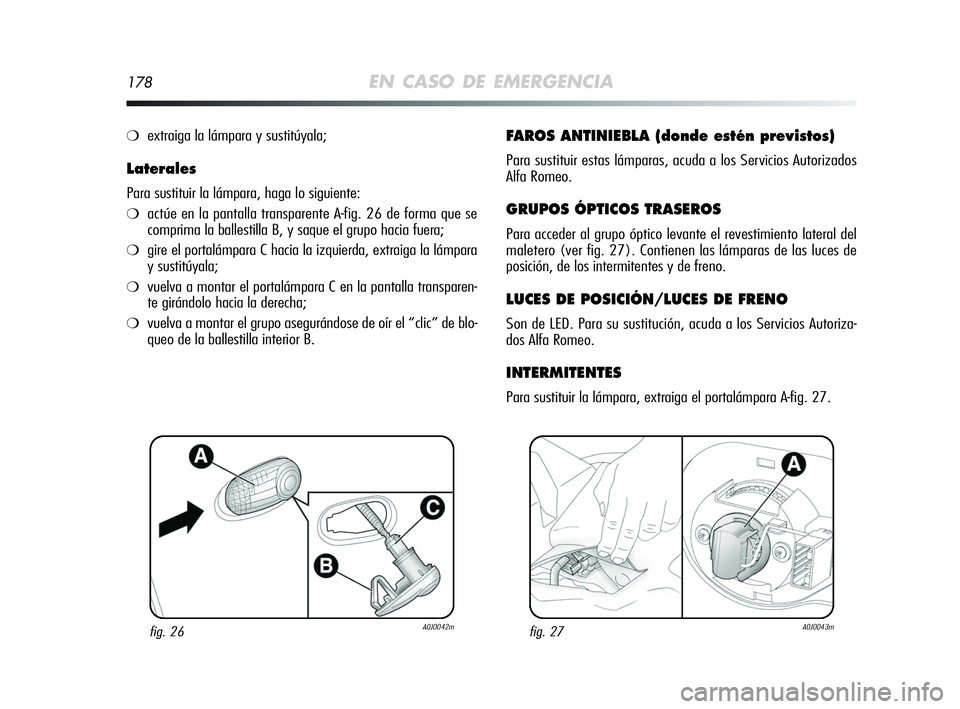

❍actúe en la pantalla transparente A-fig. 26 de forma que se
comprima la ballestilla B, y saque el grupo hacia fuera;
❍gire el portalámpara C hacia la izquierda, extraiga la lámpara
y sustitúyala;
❍vuelva a montar el portalámpara C en la pantalla transparen-
te girándolo hacia la derecha;
❍vuelva a montar el grupo asegurándose de oír el “clic” de blo-
queo de la ballestilla interior B.
FAROS ANTINIEBLA (donde estén previstos)
Para sustituir estas lámparas, acuda a los Servicios Autorizados
Alfa Romeo.
GRUPOS ÓPTICOS TRASEROS
Para acceder al grupo óptico levante el revestimiento lateral del
maletero (ver fig. 27). Contienen las lámparas de las luces de
posición, de los intermitentes y de freno.
LUCES DE POSICIÓN/LUCES DE FRENO
Son de LED. Para su sustitución, acuda a los Servicios Autoriza-
dos Alfa Romeo.
INTERMITENTES
Para sustituir la lámpara, extraiga el portalámpara A-fig. 27.
fig. 26A0J0042mfig. 27A0J0043m
159-196 Alfa MiTo E 13-11-2008 8:45 Pagina 178

EN CASO DE EMERGENCIA179
4
PILOTOS RETRONIEBLA/
LUCES DE MARCHA ATRÁS
Para sustituir las lámparas de los pilotos retroniebla A-fig. 28 o de
las luces de marcha atrás B acuda a los Servicios Autorizados Alfa
Romeo.
LUCES DE LA MATRÍCULA

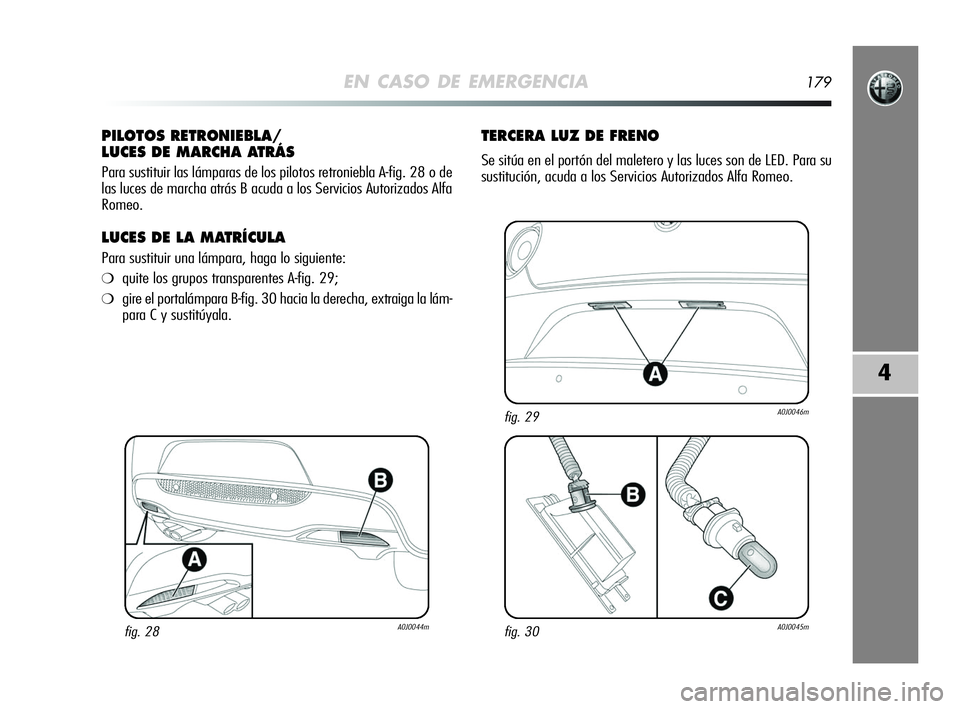

Para sustituir una lámpara, haga lo siguiente:
❍quite los grupos transparentes A-fig. 29;
❍gire el portalámpara B-fig. 30 hacia la derecha, extraiga la lám-
para C y sustitúyala.
TERCERA LUZ DE FRENO
Se sitúa en el portón del maletero y las luces son de LED. Para su
sustitución, acuda a los Servicios Autorizados Alfa Romeo.
fig. 28A0J0044mfig. 30A0J0045m
fig. 29A0J0046m
159-196 Alfa MiTo E 13-11-2008 8:45 Pagina 179

180EN CASO DE EMERGENCIA
SUSTITUCIÓN DE UNA LÁMPARA
INTERIOR
PLAFÓN DELANTERO

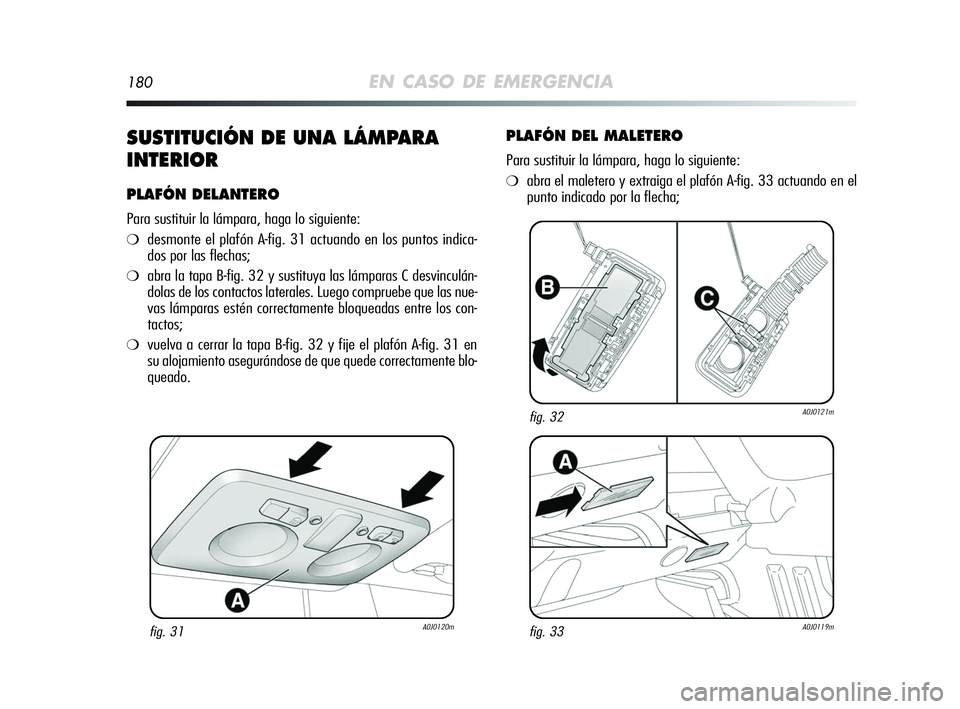

Para sustituir la lámpara, haga lo siguiente:
❍desmonte el plafón A-fig. 31 actuando en los puntos indica-
dos por las flechas;
❍abra la tapa B-fig. 32 y sustituya las lámparas C desvinculán-
dolas de los contactos laterales. Luego compruebe que las nue-
vas lámparas estén correctamente bloqueadas entre los con-
tactos;
❍vuelva a cerrar la tapa B-fig. 32 y fije el plafón A-fig. 31 en
su alojamiento asegurándose de que quede correctamente blo-
queado.
PLAFÓN DEL MALETERO
Para sustituir la lámpara, haga lo siguiente:
❍abra el maletero y extraiga el plafón A-fig. 33 actuando en el
punto indicado por la flecha;
fig. 31A0J0120m
fig. 32A0J0121m
fig. 33A0J0119m
159-196 Alfa MiTo E 13-11-2008 8:45 Pagina 180

EN CASO DE EMERGENCIA181
4

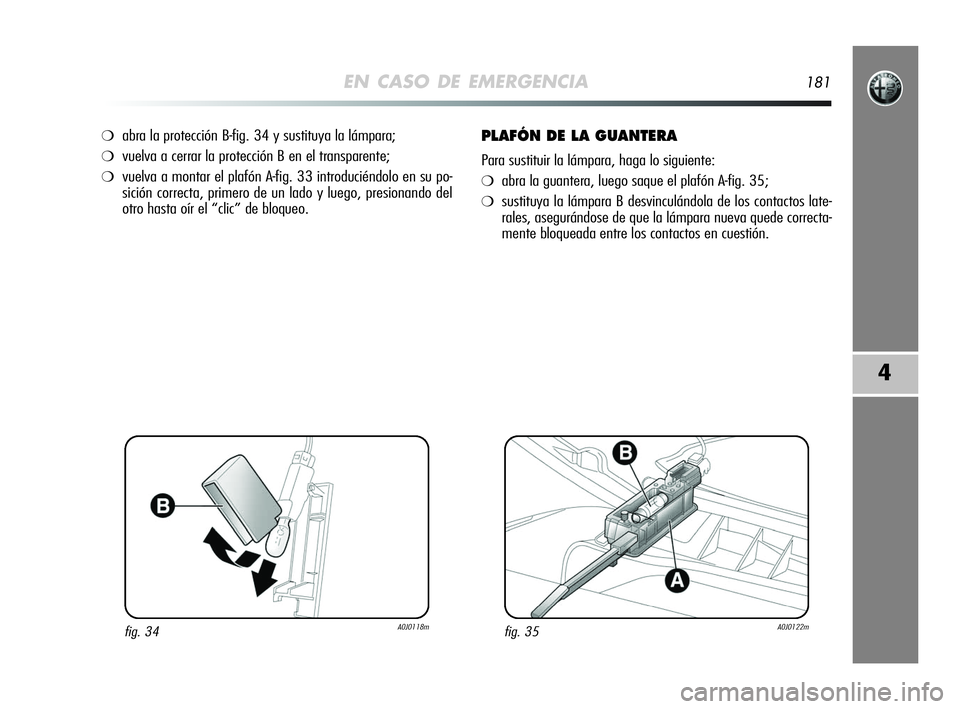

❍abra la protección B-fig. 34 y sustituya la lámpara;
❍vuelva a cerrar la protección B en el transparente;
❍vuelva a montar el plafón A-fig. 33 introduciéndolo en su po-
sición correcta, primero de un lado y luego, presionando del
otro hasta oír el “clic” de bloqueo.
PLAFÓN DE LA GUANTERA
Para sustituir la lámpara, haga lo siguiente:
❍abra la guantera, luego saque el plafón A-fig. 35;
❍sustituya la lámpara B desvinculándola de los contactos late-
rales, asegurándose de que la lámpara nueva quede correcta-
mente bloqueada entre los contactos en cuestión.
fig. 34A0J0118mfig. 35A0J0122m
159-196 Alfa MiTo E 13-11-2008 8:45 Pagina 181

182EN CASO DE EMERGENCIA
PLAFÓN LUZ DE CORTESÍA
(donde esté previsto)
Para sustituir la lámpara, haga lo siguiente:

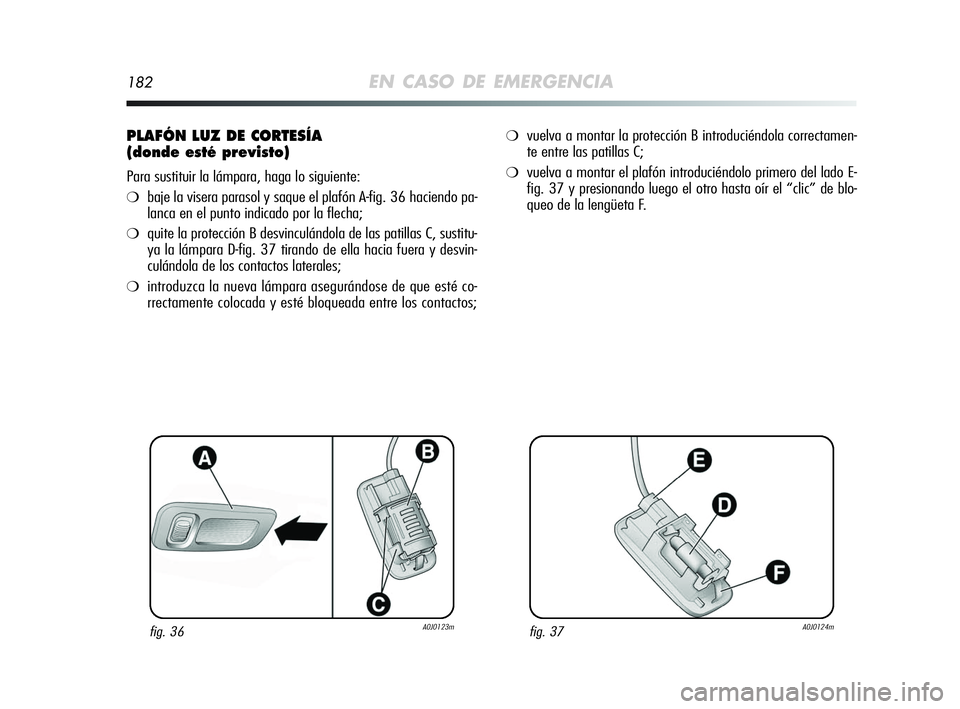

❍baje la visera parasol y saque el plafón A-fig. 36 haciendo pa-
lanca en el punto indicado por la flecha;
❍quite la protección B desvinculándola de las patillas C, sustitu-
ya la lámpara D-fig. 37 tirando de ella hacia fuera y desvin-
culándola de los contactos laterales;
❍introduzca la nueva lámpara asegurándose de que esté co-
rrectamente colocada y esté bloqueada entre los contactos;
❍vuelva a montar la protección B introduciéndola correctamen-
te entre las patillas C;
❍vuelva a montar el plafón introduciéndolo primero del lado E-
fig. 37 y presionando luego el otro hasta oír el “clic” de blo-
queo de la lengüeta F.
fig. 36A0J0123mfig. 37A0J0124m
159-196 Alfa MiTo E 13-11-2008 8:45 Pagina 182

EN CASO DE EMERGENCIA183
4
PLAFÓN INFERIOR DE LAS PUERTAS

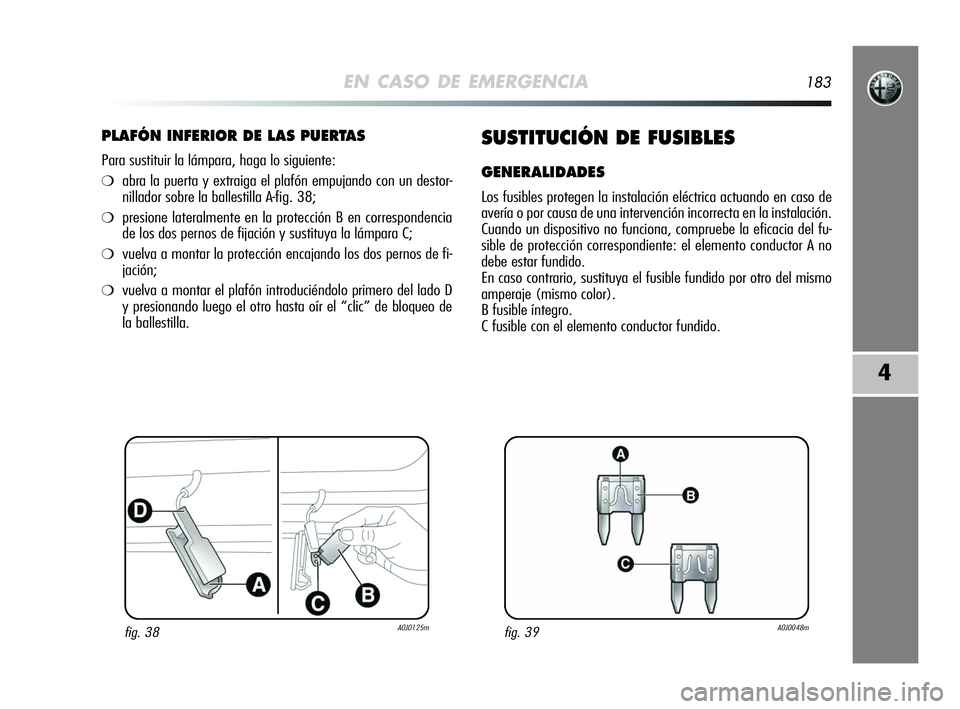

Para sustituir la lámpara, haga lo siguiente:
❍abra la puerta y extraiga el plafón empujando con un destor-
nillador sobre la ballestilla A-fig. 38;
❍presione lateralmente en la protección B en correspondencia
de los dos pernos de fijación y sustituya la lámpara C;
❍vuelva a montar la protección encajando los dos pernos de fi-
jación;
❍vuelva a montar el plafón introduciéndolo primero del lado D
y presionando luego el otro hasta oír el “clic” de bloqueo de
la ballestilla.
SUSTITUCIÓN DE FUSIBLES
GENERALIDADES
Los fusibles protegen la instalación eléctrica actuando en caso de
avería o por causa de una intervención incorrecta en la instalación.
Cuando un dispositivo no funciona, compruebe la eficacia del fu-
sible de protección correspondiente: el elemento conductor A no
debe estar fundido.
En caso contrario, sustituya el fusible fundido por otro del mismo
amperaje (mismo color).
B fusible íntegro.
C fusible con el elemento conductor fundido.
fig. 39A0J0048mfig. 38A0J0125m
