INFORMAZIONI PRATICHE
176
Sostituzione della terza luce di stop Sostituzione delle luci della targa
(W5-5 W)

 Inserire un cacciavite sottile in uno
dei fori esterni della placca traspa-
rente.

 Premere verso l'esterno per sgan-
ciarla.

 Togliere la placca trasparente.

 Estrarre la lampada tirandola e so-
stituirla.
Sostituzione delle luci di posizione
(bagagliaio)
Sostituzione del fendinebbia

 Aprire il bagagliaio.

 Togliere il coperchio di plastica con
un cacciavite.

 Togliere il dado di fi ssaggio della luce.

 Ruotare la lampada di un quarto di
giro e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
 Passare la mano sotto il paraurti.

 Ruotare la lampada di un quarto di
giro e sostituirla.
Rivolgersi alla rete PEUGEOT.

INFORMAZIONI PRATICHE
177
PEUGEOT declina ogni re-
sponsabilità per le spese de-
rivanti dalla riparazione del
veicolo o per i malfunzionamenti ri-
sultanti dall'installazione di accessori
ausiliari non forniti, non consigliati da
PEUGEOT e non installati secondo
le prescrizioni, in particolare quando
il consumo degli apparecchi supple-
mentari supera 10 milliampère. Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli equi-
paggiamenti di serie o le opzioni.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT.
Modo operativo per la sostituzione di un
fusibile difettoso con un fusibile nuovo
per rimediare ad una panne della fun-
zione corrispondente.
Accesso agli attrezzi
La pinzetta d'estrazione ed i fusibili di
ricambio sono inseriti sul retro del co-
perchio della scatola portafusibili della
plancia di bordo.
Per accedervi:

 togliere completamente il coperchio,

 estrarre la pinzetta. Sostituzione di un fusibile
Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e por-
vi rimedio.

 Individuare il fusibile difettoso esa-
minando lo stato del suo fi lamento.

 Utilizzare la speciale pinzetta per
estrarre il fusibile dalla sua sede.

 Sostituire sempre il fusibile difettoso
con un fusibile di uguale intensità.

 Verifi care la corrispondenza tra il
numero inciso sulla scatola, l'inten-
sità incisa sulla parte superiore con
le tabelle di seguito riportate.
Buono Cattivo

INFORMAZIONI PRATICHE
Fusibili nel cruscotto
La scatola portafusibili è collocata nella
parte inferiore del cruscotto (lato sinistro). Tabelle dei fusibili
Fusibile
N° Intensità
(A)
Funzioni

F1 15 Tergicristalli posteriore

F2 - Non utilizzato

F3 5 Calcolatore airbag

F4 10 Retrovisore interno elettrocromatico, climatizzatore,
scatola di commutazione e protezione, sistema
multimediale posteriore.

F5 30 Alzacristalli sequenziali anteriori.

F6 30 Alzacristalli sequenziali posteriori

F7 5 Plafoniere anteriore e posteriore, faretti di lettura
carte, faretti di lettura posteriori, illuminazione
visiera parasole, illuminazione cassettino
portaoggetti, illuminazione appoggiagomito
centrale, comando relais 12 V bagagliaio.

INFORMAZIONI PRATICHE
179
Accesso ai fusibili

 vedere il paragrafo "Accesso agli at-
trezzi". Fusibile
N°
Intensità
(A)
Funzioni

F8 20 Autoradio, radiotelefono, caricatore CD, display
multifunzione, rilevazione pneumatici sgonfi ,
sirena d'allarme, calcolatore allarme, calcolatore
telematico, modulo di servizio (con WIP Com 3D).

F9 30 Presa 12 V anteriore, accendisigari, presa 12 V
posteriore.

F10 15 Comandi sotto al volante.

F11 15 Contattore antifurto bassa corrente.

F12 15 Presenza rimorchio, sensore di pioggia/luminosità,
alimentazione fusibile F32, F34, F35.

F13 5 Calcolatore elettronico di gestione motore,
calcolatore airbag.

F14 15 Quadro strumenti, display del quadro strumenti,
alimentazione fusibile F33.

F15 30 Bloccaggio e bloccaggio ad effetto globale.

F17 40
Sbrinamento lunotto posteriore, alimentazione fusib ile F30.

SH - Shunt PARC.

INFORMAZIONI PRATICHE
180

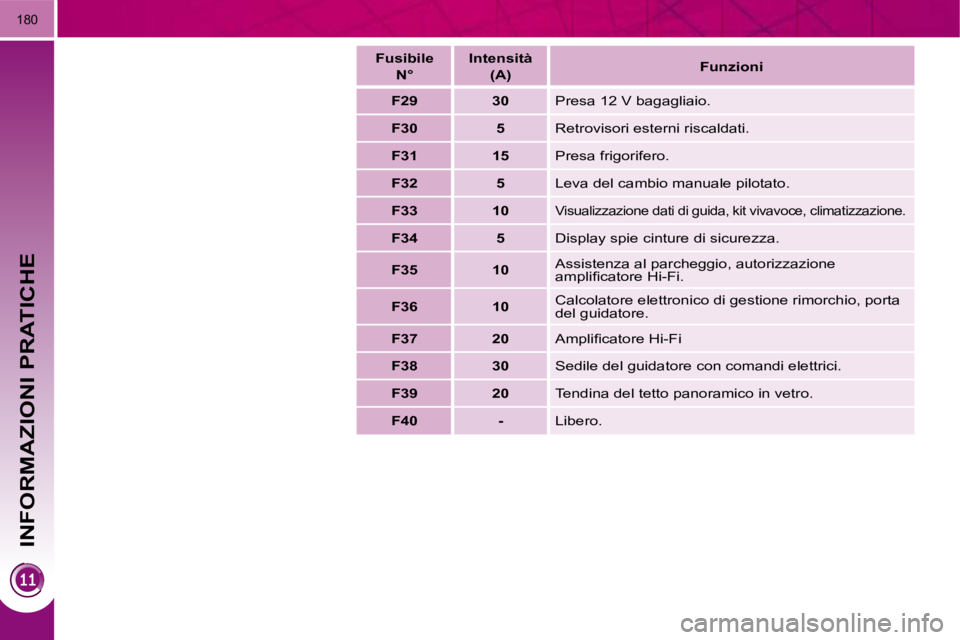

Fusibile
N°
Intensità
(A)
Funzioni

F29 30 Presa 12 V bagagliaio.

F30 5 Retrovisori esterni riscaldati.

F31 15 Presa frigorifero.

F32 5 Leva del cambio manuale pilotato.

F33 10
Visualizzazione dati di guida, kit vivavoce, clima tizzazione.

F34 5 Display spie cinture di sicurezza.

F35 10 Assistenza al parcheggio, autorizzazione
amplifi catore Hi-Fi.

F36 10 Calcolatore elettronico di gestione rimorchio, porta
del guidatore.

F37 20 Amplifi catore Hi-Fi

F38 30 Sedile del guidatore con comandi elettrici.

F39 20 Tendina del tetto panoramico in vetro.

F40 - Libero.

INFORMAZIONI PRATICHE
181

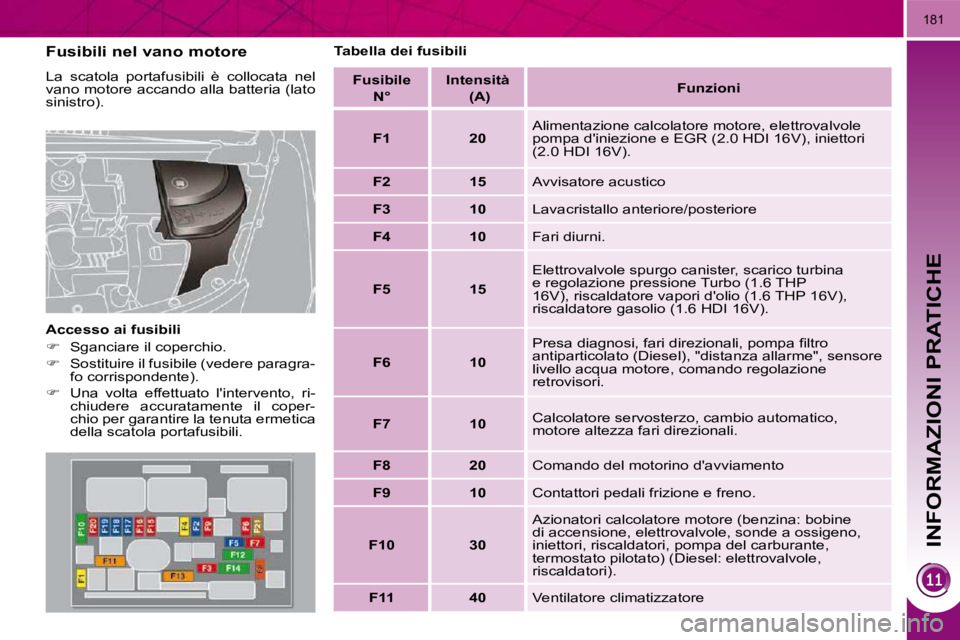

Fusibili nel vano motore
La scatola portafusibili è collocata nel
vano motore accando alla batteria (lato
sinistro).
Accesso ai fusibili

 Sganciare il coperchio.

 Sostituire il fusibile (vedere paragra-
fo corrispondente).

 Una volta effettuato l'intervento, ri-
chiudere accuratamente il coper-
chio per garantire la tenuta ermetica
della scatola portafusibili. Tabella dei fusibili

Fusibile

N° Intensità
(A)
Funzioni

F1 20 Alimentazione calcolatore motore, elettrovalvole
pompa d'iniezione e EGR (2.0 HDI 16V), iniettori
(2.0 HDI 16V).

F2 15 Avvisatore acustico

F3 10 Lavacristallo anteriore/posteriore

F4 10 Fari diurni.

F5 15 Elettrovalvole spurgo canister, scarico turbina
e regolazione pressione Turbo (1.6 THP
16V), riscaldatore vapori d'olio (1.6 THP 16V),
riscaldatore gasolio (1.6 HDI 16V).

F6 10 Presa diagnosi, fari direzionali, pompa fi ltro
antiparticolato (Diesel), "distanza allarme", sensore
livello acqua motore, comando regolazione
retrovisori.

F7 10 Calcolatore servosterzo, cambio automatico,
motore altezza fari direzionali.

F8 20 Comando del motorino d'avviamento

F9 10 Contattori pedali frizione e freno.

F10 30 Azionatori calcolatore motore (benzina: bobine
di accensione, elettrovalvole, sonde a ossigeno,
iniettori, riscaldatori, pompa del carburante,
termostato pilotato) (Diesel: elettrovalvole,
riscaldatori).

F11 40 Ventilatore climatizzatore

INFORMAZIONI PRATICHE
182

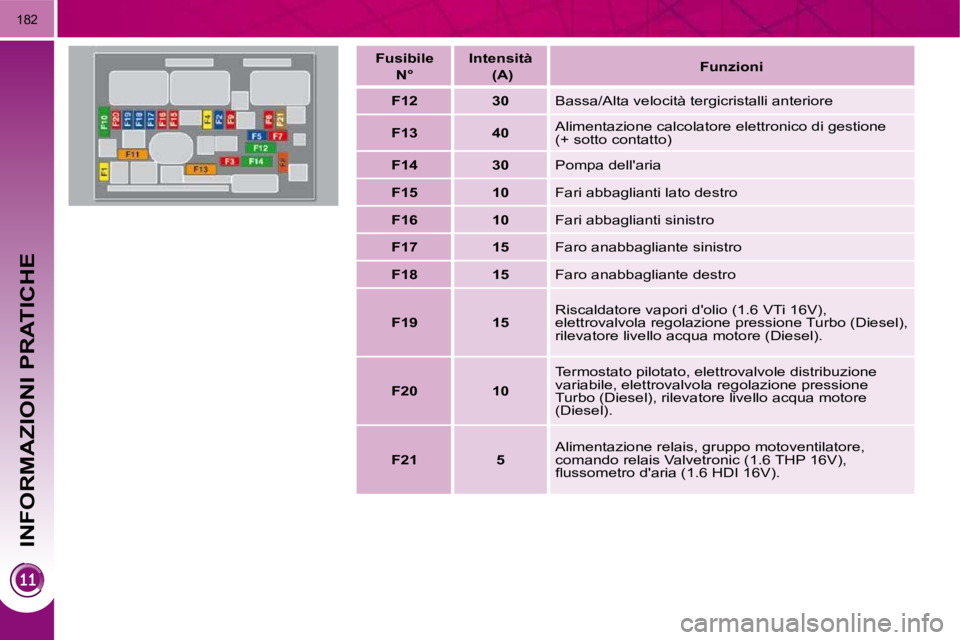

Fusibile
N° Intensità
(A)
Funzioni

F12 30 Bassa/Alta velocità tergicristalli anteriore

F13 40 Alimentazione calcolatore elettronico di gestione
(+ sotto contatto)

F14 30 Pompa dell'aria

F15 10 Fari abbaglianti lato destro

F16 10 Fari abbaglianti sinistro

F17 15 Faro anabbagliante sinistro

F18 15 Faro anabbagliante destro

F19 15 Riscaldatore vapori d'olio (1.6 VTi 16V),
elettrovalvola regolazione pressione Turbo (Diesel),
rilevatore livello acqua motore (Diesel).

F20 10 Termostato pilotato, elettrovalvole distribuzione
variabile, elettrovalvola regolazione pressione
Turbo (Diesel), rilevatore livello acqua motore
(Diesel).

F21 5 Alimentazione relais, gruppo motoventilatore,
comando relais Valvetronic (1.6 THP 16V),
fl ussometro d'aria (1.6 HDI 16V).

INFORMAZIONI PRATICHE
183

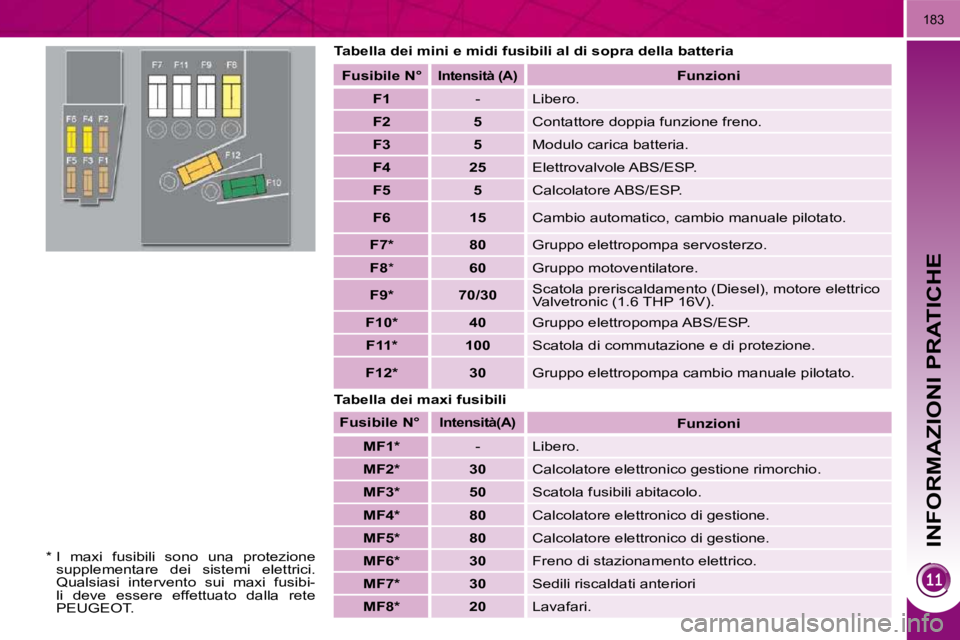

Tabella dei mini e midi fusibili al di sopra della batteria
Tabella dei maxi fusibili
Fusibile N°
Intensità (A)
Funzioni

F1 - Libero.

F2 5 Contattore doppia funzione freno.

F3 5 Modulo carica batteria.

F4 25 Elettrovalvole ABS/ESP.

F5 5 Calcolatore ABS/ESP.

F6 15 Cambio automatico, cambio manuale pilotato.

F7 * 80 Gruppo elettropompa servosterzo.
F8 * 60 Gruppo motoventilatore.

F9 * 70/30 Scatola preriscaldamento (Diesel), motore elettrico
Valvetronic (1.6 THP 16V).

F10 * 40 Gruppo elettropompa ABS/ESP.

F11 * 100 Scatola di commutazione e di protezione.

F12 * 30 Gruppo elettropompa cambio manuale pilotato.
Fusibile N°
Intensità(A)
Funzioni

MF1 * - Libero.

MF2 * 30 Calcolatore elettronico gestione rimorchio.

MF3 * 50 Scatola fusibili abitacolo.

MF4 * 80 Calcolatore elettronico di gestione.

MF5 * 80 Calcolatore elettronico di gestione.

MF6 * 30 Freno di stazionamento elettrico.

MF7 * 30 Sedili riscaldati anteriori

MF8 * 20 Lavafari.
* I maxi fusibili sono una protezione
supplementare dei sistemi elettrici.
Qualsiasi intervento sui maxi fusibi-
li deve essere effettuato dalla rete
PEUGEOT.
