2009.5. PEUGEOT 3008 Manuale duso (in Italian)

SISTEMAZIONI
98
PRESE ACCESSORI 12 V

 Per collegare un accessorio 12 V
(potenza massima: 120 Watt), to-
gliere il tappo e collegare l'adattato-
re adeguato.
APPOGGIAGOMITO ANTERIORE
Dispositivo per il confort del guidatore e
del passeggero anteriore.

 Sollevare il coperchio dal lato sinistro.
Sistemazione degli oggetti
Un diffusore di ventilazione eroga aria
fredda.
POSACENERE AMOVIBILE

 Tirare il coperchio per aprire il posa-
cenere.

 Per svuotarlo, rimuoverlo tirandolo
verso l'alto.
WIP PLUG - LETTORE USB
È un modulo di collegamento, composto da
una presa JACK e/o USB, situato nel ap-
poggiagomito anteriore (sotto il coperchio).
Questo dispositivo permette di collegare
un'apparecchiatura portatile, come un letto-
re digitale tipo iPod
® o una chiave USB.
Legge i formati di fi le audio (MP3, OGG,
WMA, WAV, ecc.) e li trasmette all'auto-
radio, per poterli ascoltare attraverso gli
altoparlanti del veicolo.
Questi fi le possono essere gestiti con i
comandi sotto al volante o con il fronta-
le dell'autoradio, e possono essere vi-
sualizzati sullo schermo multifunzione.
Durante l'utilizzo USB, l'apparecchiatu-
ra portatile si ricarica automaticamente.
Per maggiori dettagli sull'uti-
lizzo di questo equipaggia-
mento, consultare il capitolo
"Audio e Telematica".

SISTEMAZIONI
99

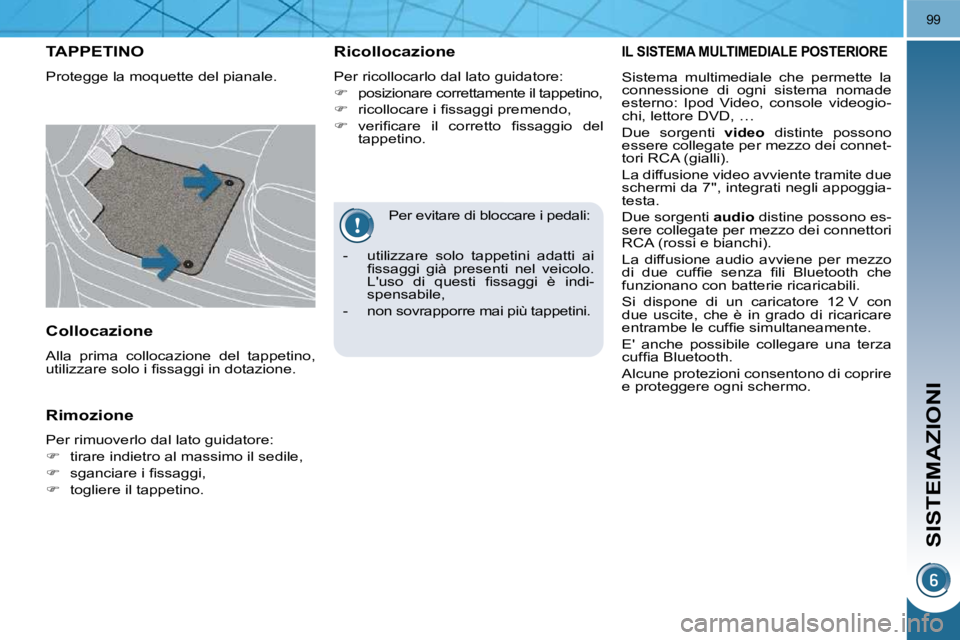

Per evitare di bloccare i pedali:
- utilizzare solo tappetini adatti ai fi ssaggi già presenti nel veicolo.
L'uso di questi fi ssaggi è indi-
spensabile,
- non sovrapporre mai più tappetini.
TAPPETINO
Protegge la moquette del pianale. Ricollocazione
Per ricollocarlo dal lato guidatore:

 posizionare correttamente il tappetino,

 ricollocare i fi ssaggi premendo,

 verifi care il corretto fi ssaggio del
tappetino.
Collocazione
Alla prima collocazione del tappetino,
utilizzare solo i fi ssaggi in dotazione.
Rimozione
Per rimuoverlo dal lato guidatore:

 tirare indietro al massimo il sedile,

 sganciare i fi ssaggi,

 togliere il tappetino.
IL SISTEMA MULTIMEDIALE POSTERIORE
Sistema multimediale che permette la
connessione di ogni sistema nomade
esterno: Ipod Video, console videogio-
chi, lettore DVD, …
Due sorgenti video distinte possono
essere collegate per mezzo dei connet-
tori RCA (gialli).
La diffusione video avviente tramite due
schermi da 7'', integrati negli appoggia-
testa.
Due sorgenti audio distine possono es-
sere collegate per mezzo dei connettori
RCA (rossi e bianchi).
La diffusione audio avviene per mezzo
di due cuffi e senza fi li Bluetooth che
funzionano con batterie ricaricabili.
Si dispone di un caricatore 12 V con
due uscite, che è in grado di ricaricare
entrambe le cuffi e simultaneamente.
E' anche possibile collegare una terza
cuffi a Bluetooth.
Alcune protezioni consentono di coprire
e proteggere ogni schermo.

SISTEMAZIONI
100
APPOGGIAGOMITO POSTERIORE SPORTELLO PER GLI SCI
Apertura

 Abbassare il bracciolo posteriore.

 Tirare verso il basso la maniglia dello
sportello.

 Abbassare lo sportello.

 Caricare gli oggetti dall'interno del
bagagliaio.

 Abbassare l'appoggiagomito poste-
riore per rendere più confortevole la
propria posizione.
Questo appoggiagomito contiene due
portalattine.
Dispositivo per il confort e la sistemazione
degli oggetti dei passeggeri posteriori.
Dispositivo per la sistemazione e il tra-
sporto di oggetti di forma allungata.
VANI PORTAOGGETTI NEL PIANALE POSTERIORE
Secondo la confi gurazione, il veicolo è
equipaggiato di vani portaoggetti sotto i
piedi, situati davanti ai sedili posteriori, a
cui è possibile accedere attraverso spor-
tellini agganciati e dotati di maniglia.

SISTEMAZIONI
101

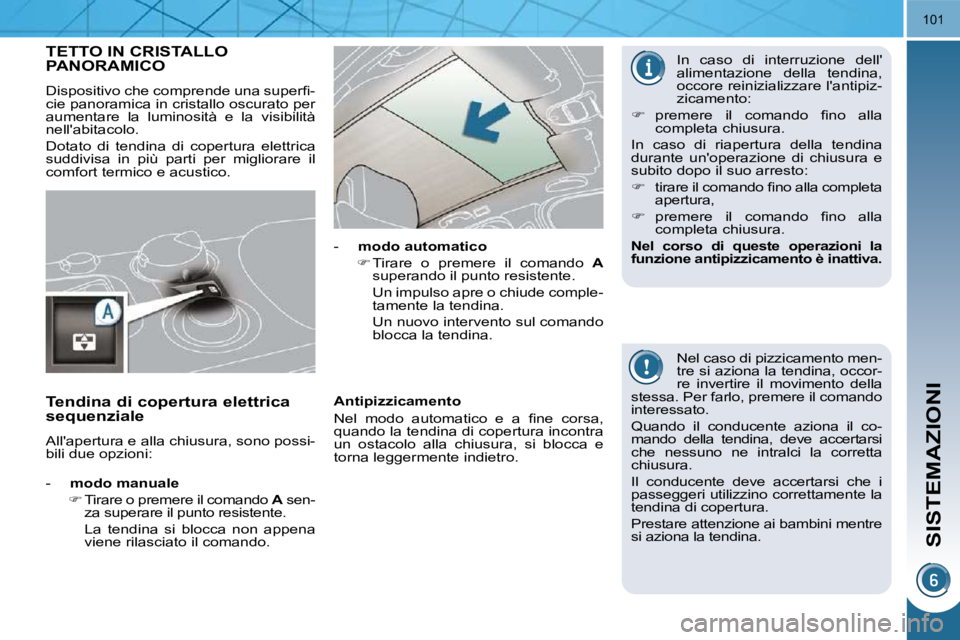

TETTO IN CRISTALLO PANORAMICO
Dispositivo che comprende una superfi -
cie panoramica in cristallo oscurato per
aumentare la luminosità e la visibilità
nell'abitacolo.
Dotato di tendina di copertura elettrica
suddivisa in più parti per migliorare il
comfort termico e acustico. Nel caso di pizzicamento men-
tre si aziona la tendina, occor-
re invertire il movimento della
stessa. Per farlo, premere il comando
interessato.
Quando il conducente aziona il co-
mando della tendina, deve accertarsi
che nessuno ne intralci la corretta
chiusura.
Il conducente deve accertarsi che i
passeggeri utilizzino correttamente la
tendina di copertura.
Prestare attenzione ai bambini mentre
si aziona la tendina.
-
modo manuale

 Tirare o premere il comando A sen-
za superare il punto resistente.
La tendina si blocca non appena viene rilasciato il comando. -
modo automatico

 Tirare o premere il comando A
superando il punto resistente.
Un impulso apre o chiude comple- tamente la tendina.
Un nuovo intervento sul comando blocca la tendina.
Antipizzicamento
Nel modo automatico e a fi ne corsa,
quando la tendina di copertura incontra
un ostacolo alla chiusura, si blocca e
torna leggermente indietro.
Tendina di copertura elettrica
sequenziale
All'apertura e alla chiusura, sono possi-
bili due opzioni: In caso di interruzione dell'
alimentazione della tendina,
occore reinizializzare l'antipiz-
zicamento:

 premere il comando fi no alla
completa chiusura.
In caso di riapertura della tendina
durante un'operazione di chiusura e
subito dopo il suo arresto:

 tirare il comando fi no alla completa
apertura,

 premere il comando fi no alla
completa chiusura.

Nel corso di queste operazioni la
funzione antipizzicamento è inattiva.

SISTEMAZIONI
102

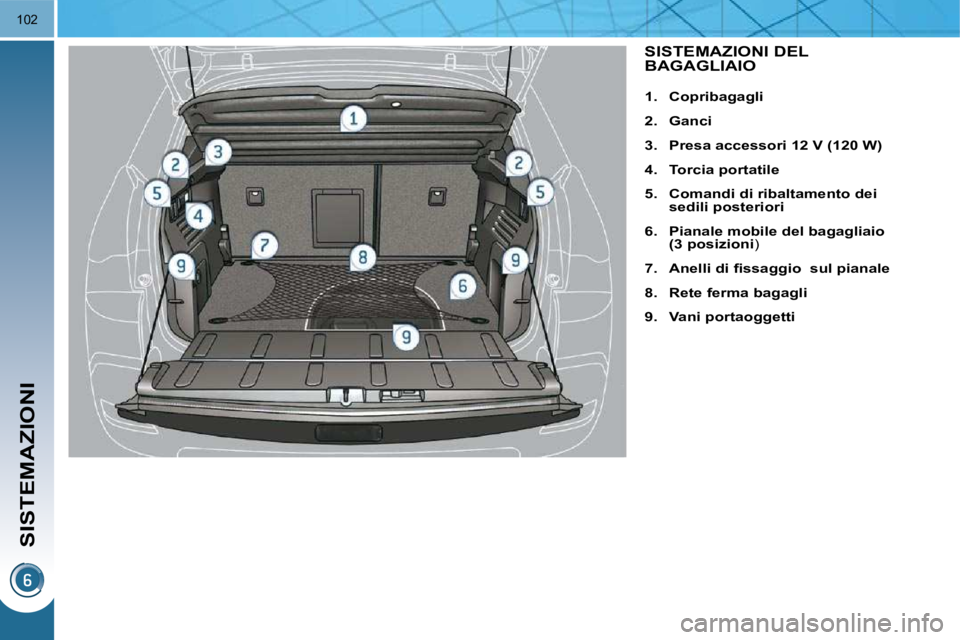

SISTEMAZIONI DEL
BAGAGLIAIO

1. Copribagagli

2. Ganci

3. Presa accessori 12 V (120 W)

4. Torcia portatile

5. Comandi di ribaltamento dei
sedili posteriori

6. Pianale mobile del bagagliaio
(3 posizioni )

7. Anelli di fi ssaggio sul pianale

8. Rete ferma bagagli

9. Vani portaoggetti

SISTEMAZIONI
103
Copribagagli Per ripiegarlo:

 sganciare i due cordoncini,

 ripiegarlo a fi sarmonica fi no ai sedili
posteriori.
Per rimuoverlo:

 ripiegare il copribagagli come de-
scritto prima,

 sganciare i fi ssaggi a sinistra e a de-
stra premendoli leggermente,

 mettere le mani come indicato nella
fi gura e tirare il tutto verso di sé. Per riporlo sul fondo del bagagliaio:

 rimuovere il copribagagli come de-
scritto prima,

 posizionare il pianale di sbieco,

 posizionare il copribagagli nel suo
alloggiamento (tacca prevista A ), si-
tuato sul fondo del bagagliaio,

 se il pianale è stato posto in posizio-
ne intermedia il copribagagli rimane
protetto.
È costituito da tre parti ripiegabili su se
stesse.
Per riposizionarlo:

 prendere il copribagagli con le due
mani e posarlo sul suo supporto,

 aprirlo fi no ai montanti del baga-
gliaio,

 agganciare i due cordoncini,

 se necessario, premere la parte su-
periore del copribagagli, a sinistra e
a destra, per agganciare i fi ssaggi.

SISTEMAZIONI
104

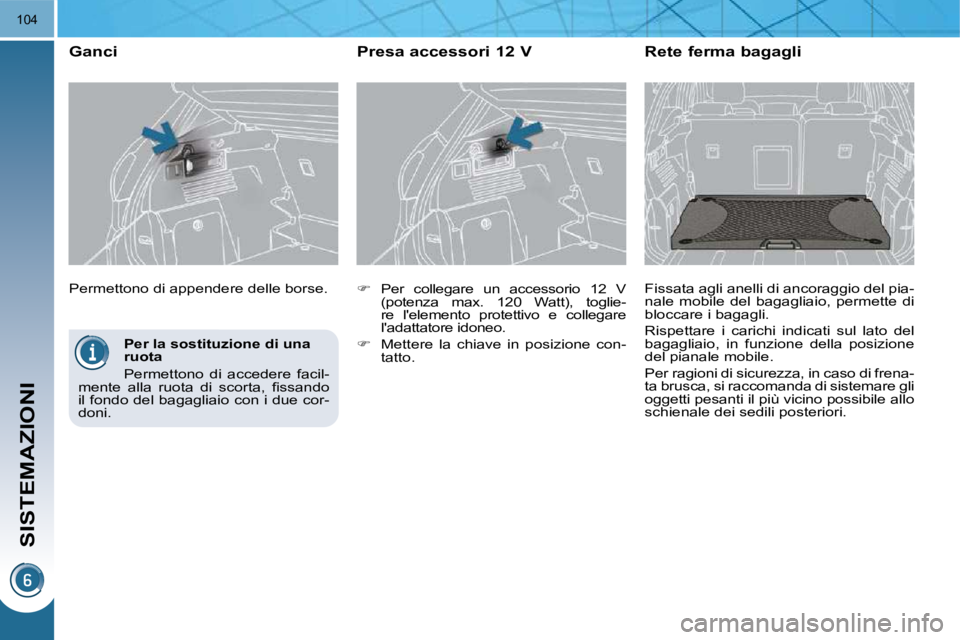

Per la sostituzione di una
ruota
Permettono di accedere facil-
mente alla ruota di scorta, fi ssando
il fondo del bagagliaio con i due cor-
doni.
Permettono di appendere delle borse.
Ganci

 Per collegare un accessorio 12 V
(potenza max. 120 Watt), toglie-
re l'elemento protettivo e collegare
l'adattatore idoneo.

 Mettere la chiave in posizione con-
tatto.
Presa accessori 12 V Rete ferma bagagli
Fissata agli anelli di ancoraggio del pia-
nale mobile del bagagliaio, permette di
bloccare i bagagli.
Rispettare i carichi indicati sul lato del
bagagliaio, in funzione della posizione
del pianale mobile.
Per ragioni di sicurezza, in caso di frena-
ta brusca, si raccomanda di sistemare gli
oggetti pesanti il più vicino possibile allo
schienale dei sedili posteriori.

SISTEMAZIONI
105

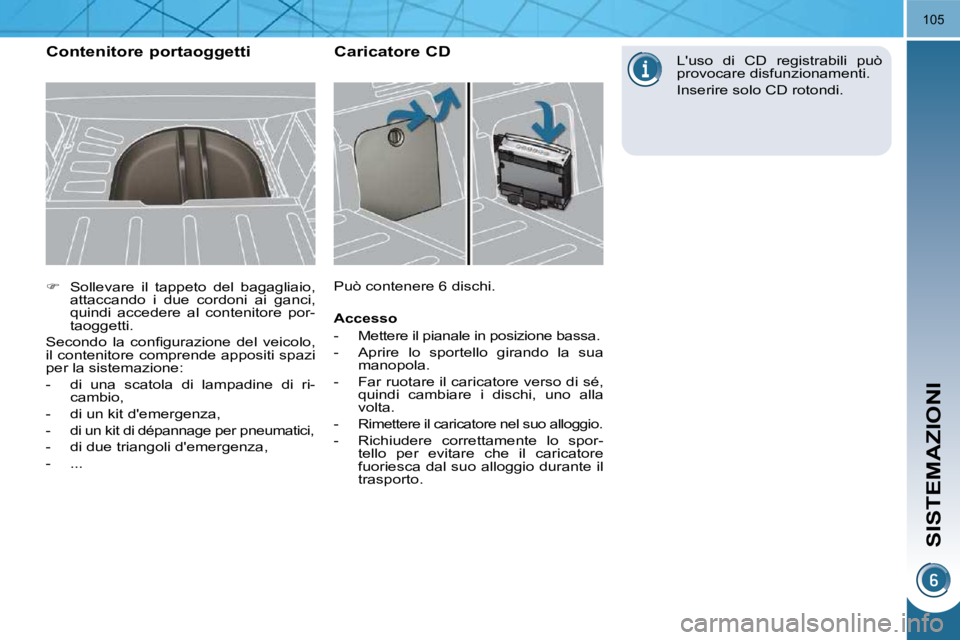

 Sollevare il tappeto del bagagliaio,
attaccando i due cordoni ai ganci,
quindi accedere al contenitore por-
taoggetti.
Secondo la confi gurazione del veicolo,
il contenitore comprende appositi spazi
per la sistemazione:
- di una scatola di lampadine di ri- cambio,
- di un kit d'emergenza,
- di un kit di dépannage per pneumatici,
- di due triangoli d'emergenza,
- ... Contenitore portaoggetti Caricatore CD
Può contenere 6 dischi.
Accesso
- Mettere il pianale in posizione bassa.
- Aprire lo sportello girando la sua manopola.
- Far ruotare il caricatore verso di sé, quindi cambiare i dischi, uno alla
volta.
- Rimettere il caricatore nel suo alloggio.
- Richiudere correttamente lo spor- tello per evitare che il caricatore
fuoriesca dal suo alloggio durante il
trasporto. L'uso di CD registrabili può
provocare disfunzionamenti.
Inserire solo CD rotondi.
