2008 Peugeot Partner Brukerhåndbok (in Norwegian)

132
Skifte et vindusviskerblad
Vindusviskerarmer i spesiell
posisjon på frontruten
- Innen ett minutt etter at tenningen er skrudd av, beveg
bryterarmen nedover for å
plassere vindusviskerne langs
vindusstolpene på frontruten
(spesiell posisjon). Skifte av vindusviskerblad foran
- Løft opp vindusviskerarmen.
- Klips av vindusviskerbladet og
fjern det.
- Monter et nytt vindusviskerblad.
- Sett armen tilbake på plass mot ruten.
Vindusviskerarmene gjeninntar sin
opprinnelige posisjon når tenningen
skrus på og bryterarmen aktiveres. Skifte av vindusviskerblad bak
- Løft opp vindusviskerarmen, klips
av vindusviskerbladet og fjern det.
- Monter et nytt vindusviskerblad.
SKIFTE VINDUSVISKERBLADER

133
SMÅREPARASJONER
8
Tauing av bilen
Uten løft av hjulene
(alle fire hjul på bakken)
Bruk alltid en slepestang.
FÅ BILEN TAUETForfra
- åpne den nederste delen av klaffen ved hjelp av den late delen av
slepekroken,
- skru den demonterbare kroken helt inn.
Bakfra
- åpne den klaffen ved hjelp av en mynt eller den late delen av
slepekroken,
- skru den demonterbare kroken helt inn. Servobremsen og servostyringen
virker ikke ved tauing av bil når
motoren er av.
Tauing med løftede hjul
(kun to hjul på bakken)
Det anbefales å taue bilen ved hjelp av
en spesiell løfteanordning for hjulene.
Tauekroken inner du i verktøyetuiet
som er plassert under høyre sete.

134
Dimensjoner

135
Dimensjoner

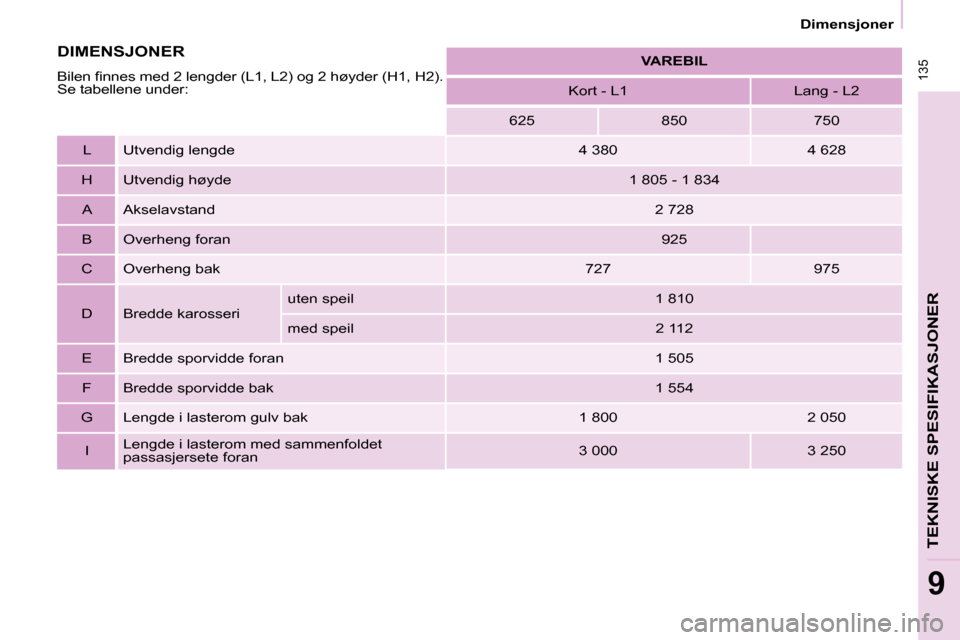

TEKNISKE SPESIFIKASJONER
9
VAREBIL
Kort - L1 Lang - L2
625 850 750
L Utvendig lengde 4 380 4 628
H Utvendig høyde 1 805 - 1 834
A Akselavstand 2 728
B Overheng foran 925
C Overheng bak 727 975
D Bredde karosseri uten speil
1 810
med speil 2 112
E Bredde sporvidde foran 1 505
F Bredde sporvidde bak 1 554
G Lengde i lasterom gulv bak 1 800 2 050
I Lengde i lasterom med sammenfoldet
passasjersete foran 3 000 3 250DIMENSJONER
Bilen innes med 2 lengder (L1, L2) og 2 høyder (H1,
H2).
Se tabellene under:

136
Dimensjoner

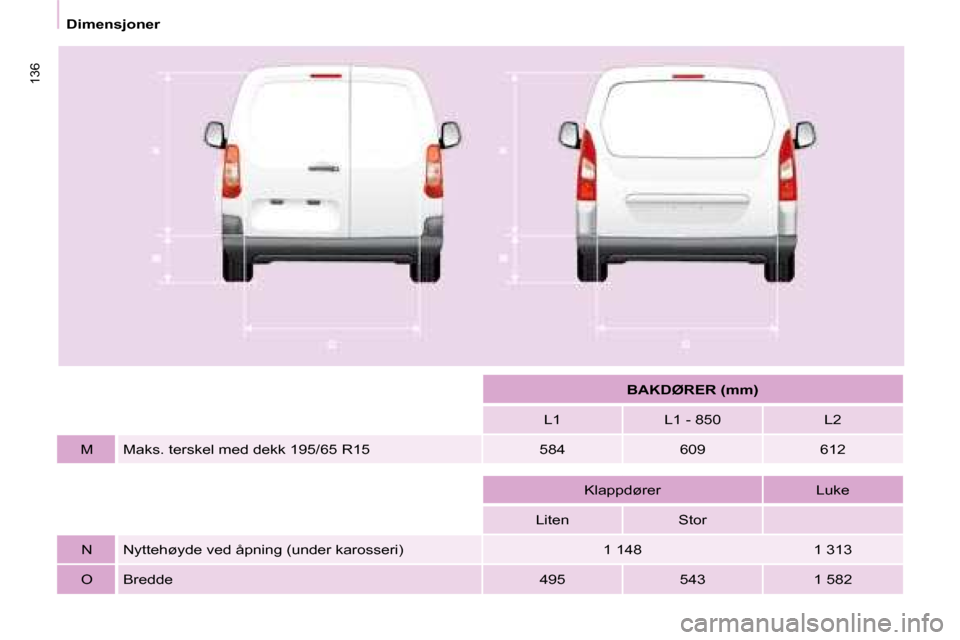

BAKDØRER (mm)
L1 L1 - 850 L2
M Maks. terskel med dekk 195/65 R15 584 609 612
Klappdører Luke
Liten Stor
N Nyttehøyde ved åpning (under karosseri) 1 148 1 313
O Bredde 495 543 1 582

137
Dimensjoner
TEKNISKE SPESIFIKASJONER
9

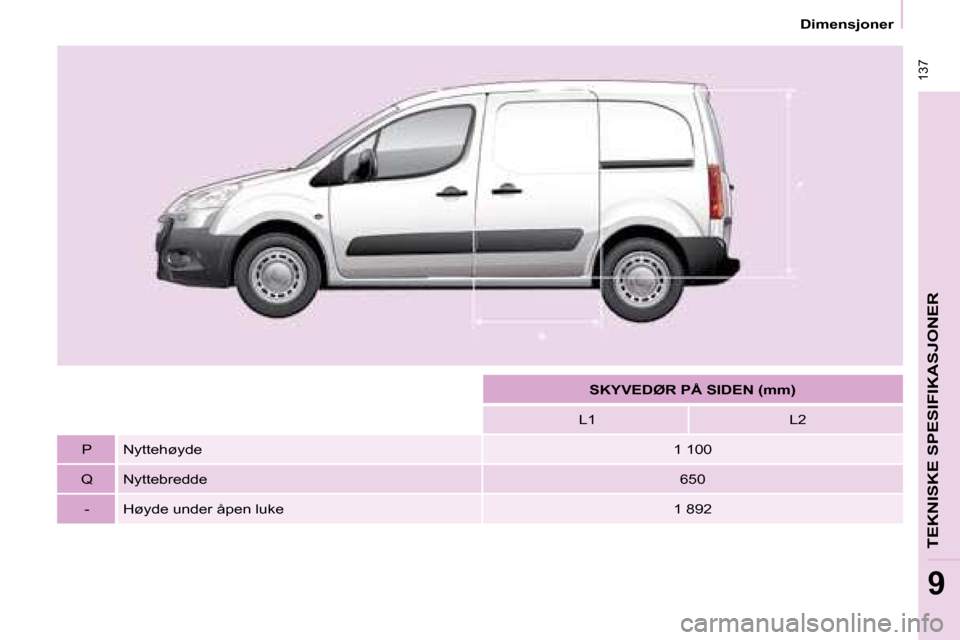

SKYVEDØR PÅ SIDEN (mm)
L1 L2
P Nyttehøyde 1 100
Q Nyttebredde 650
- Høyde under åpen luke 1 892

138
Dimensjoner
FLATVOGN MED KABIN (mm)
L Utvendig lengde 4 237
H Utvendig høyde 1 821 - 1 822 A Akselavstand 2 728
B Overheng foran 925
C Overheng bak 584
D Bredde karosseri (uten speil) 1 810 E Bredde sporvidde foran 1 505
F Bredde sporvidde bak 1 554

139
TEKNISKE SPESIFIKASJONER
9
Vekt
VEKT OG TILHENGERVEKT (KG)
Generelt
Totalvekten og tilhengervekten
som oppgis gjelder ved kjøring på
opp til 1 000 m.o.h. Den oppgitte
tilhengervekten må reduseres med
10 % for hver 1 000 meter over denne
høyden.MTRA: total tillatt rullevekt
MTAC: teknisk tillatt totalvekt
MOM: vekt kjøreklar
CVA: kuletrykk.
Bil som kjører med tilhenger må ikke
overskride en hastighet på 80 km/t
(overhold lovgivningen i det enkelte
land).
Vekten for tilhenger med brems
kan økes dersom man reduserer
trekkbilens totalvekt tilsvarende,
dette er dog begrenset av den
totale godkjente rullevekten. Vær
oppmerksom på at kjøring med en
tilhenger som er lett lastet kan gå ut
over trekkbilens kjøreegenskaper. Høye utvendige temperaturer kan føre
til nedsatte kjøreegenskaper, noe som
skjer med hensikt for å beskytte bilens
motor. Dersom utetemperaturen er
over 37 °C, reduser tilhengevekten.
For ytterligere informasjon, se
vognkortet.
Det er pålagt å overholde den
lovgivningen som gjelder for
tilhengervekt i det enkelte land. For å
bli nærmere kjent med mulighetene
for trekk av tilhenger og totalt godkjent
rullevekt for din bil, kontakt PEUGEOT-
forhandlernettet.
