124
Skifte en lyspære
3. Blinklys
Type B , PY 21 W - 21 W (gul lyspære)
- Løft opp dekselet ved å trekke i tungestykket i gummi.
- Drei lyspæreholderen en kvart omdreining rundt mot klokken.
- Fjern lyspæren ved å trykke lett på den og ved å dreie den mot
klokken.
- Skift lyspæren.
- Sjekk at dekselet er forsvarlig anbragt rundt hele for å sørge for
tetthet.
2.
Parkeringslys
Type A , W 5 W - 5 W
- Fjern dekselet ved å trekke i det tilsvarende myke tungestykket i
gummi.
- Fjern lyspæren som er montert under trykk ved å trekke i
kontakten.
- Skift ut lyspæren.
- Påse at dekselen er forsvarlig på plass rundt hele kanten for å være
sikker på at systemet er tett.
FRONTLYKTER
1. Nærlys/Fjernlys
Type C , H 4 - 55 W
- Fjern dekselet i midten ved å trekke i det tilsvarende myke
tungestykket i gummi.
- Kople fra den elektriske kontakten.
- Frigjør blokkeringstappen.
- Skift ut lyspæren. Påse at metalldelen passer med rillene i
lyspæren.
- Sett på plass blokkeringstappen igjen.
- Påse at dekselen er forsvarlig på plass rundt hele kanten for
å være sikker på at systemet er
tett.

125
SMÅREPARASJONER
8
Skifte en lyspære
4. Tåkelys
Type C , H 1 - 55 W
- Demonter tåkelyset og bruk en Torx© 30-skrutrekker til å fjerne
skruen som er tilgjengelig gjennom
hullet i støtfangeren.
- Fjern de tre festeklipsene i innerskjermen, under støtfangeren.
- Skyv innerskjermen oppover.
- Klipse løs tåkelyset ved å klemme på klipset slik at det frigjøres.
- Ta tåkelyset ut på utsiden.
- Drei det gule dekselet en kvart omdreining rundt.
- Skyv til side klipsene som klemmer fast lyspæresokkelen for å frigjøre
lyspæren.
- Ta ut lyspæren ved å trekke den rett ut.
- Sett inn en ny lyspære, stram klipsene rundt lyspæresokkelen og
gå frem i omvendt rekkefølge for
å sette på plass lykteenheten og
støtfangeren.
SIDEBLINKLYS
Type A , WY 5 W (gule lyspærer)
- Skyv sideblinklyset bakover og fjern det ved å trekke det fremover.
- Kontakt PEUGEOT-nettverket for å få tak i et nytt sideblinklys, da dette
er en helstøpt enhet.
- Ved tilbakemontering, anbring sideblinklyset først bak over skyv
det deretter forover. Foran/Bak
TAKLAMPER
Type A
, 12 V 5 W - 5 W
- Trykk på det gjennomsiktige dekselet ved å skyve en skrutrekker
inn i sprekkene på siden av
taklampen.
- Trekk i lyspæren og skift den ut.
- Klips fast det gjennomsiktige dekselet og påse at det er korrekt
blokkert.

126
Skifte en lyspære
For nærmere opplysning om
lyspærene, se "Lyspæretyper".
1. Stopplys/Parkeringslys
Type B , P21/5 W - 21/5 W
2. Blinklys
Type B , PY 21 W - 21 W (gul)
3. Ryggelys
Type B , P21 W - 21 W
4. Tåkelys
Type B , P21 W - 21 W- Finn ut av hvilken lyspære som er
defekt, og åpne opp bakdørene 180°.
Rubrikk 2, avnsitt "Åpninger".
- Fjern de to festeskruene ved hjelp av en skrutrekker som du inner i
verktøyetuiet under høyre sete.
- Trekk det gjennomsiktige dekselet utover.
- Hold i lyset og kople fra den elektriske kontakten. - Skyve til side de 4 tungestykkene
og ta ut pæreholderen.
- Fjern den defekte lyspæren ved å trykke lett på den samtidig som den
dreies mot klokken.
- Skift lyspæren.
Når lykteenheten tas ut:
- bil med bakluke, trekk lykteenheten ut mot midten i bilen,
- med klappdører, trekk enheten ut mot deg.
Ved tilbakemontering, påse at
tungestykkene og ledningen ikke
kommer i klem.
Ved skifte av lyspære i blinklyset bak,
må man vente i ca. 2 minutter før lyset
kan reinitialiseres.
BAKLYS

127
SMÅREPARASJONER
8
Skifte en lyspære
SKILTLYS
Type A, W 5 W - 5 W
- Løsne på de to mutterne.
- Skyv på stengene.
- Kople eventuelt fra kontakten for å skifte ut lyset.
- Skift lyspæren.
Med bakluke
- Bruk en skrutrekker til å skyve til
side plastdekselet.
- Skift lyspæren.
- Sett på plass plastdekselet og trykk på det.
TREDJE STOPPLYS
Type A , W 16 W - 16 W
Med klappdører
- Klips løs den indre kledningen.
- Kople fra kontakten ved å skyve på tungestykket.
- Drei pæreholderen en kvart omdreining mot klokken.
- Skift lyspæren.
- Sett på plass pæreholderen og kople til kontakten.
- Sett på plass kledningen.

128
Skifte en sikring
SKIFTE EN SIKRING
Sikringsboksene er plassert:
- nederst i dashbordet på venstre side (bak et lokk),
- i motorrommet (i nærheten av batteriet).
Bilen kan være utstyrt med en
ekstra sikringsboks for tauing,
tilhenger og tilkoplinger bereget på
karosseripåbyggere og latvogn med
kabin. Denne sikringsboksen er da
plassert bak skilleveggen.
De sikringene som oppgis i tabellen
er kun sikringer som kan skiftes ut av
brukeren selv, ved hjelp av en tang
og reservesikringer, som man inner i
oppbevaringsrommet på høyre side i
dashbordet. For ethvert annet inngrep,
kontakt PEUGEOT-forhandlernettet.
Ta ut og sette inn en sikring
En defekt sikring skal alltid skiftes
ut med en sikring med samme
kaliber.
PEUGEOT frasier seg ethvert
ansvar for utgifter i forbindelse med
istandsetting av bilen som følge av
installering av tilbehør som ikke føres
av og ikke anbefales av PEUGEOT og
som ikke installeres etter fabrikantens
forskrifter, spesielt dersom forbruket for
disse tilkoplede apparatene til sammen
overskriver 10 milliampere.
Informasjon til fagfolk: for komplett
informasjon om sikringer og
releer, sekj skjemaet "Metoder" i
forhandlernettet.
Før du skifter ut en sikring, må du inne
ut av hva problemet skyldes, slik at
dette kan avhjelpes.
- Bruk tangen.

129
SMÅREPARASJONER
8
Skifte en sikring

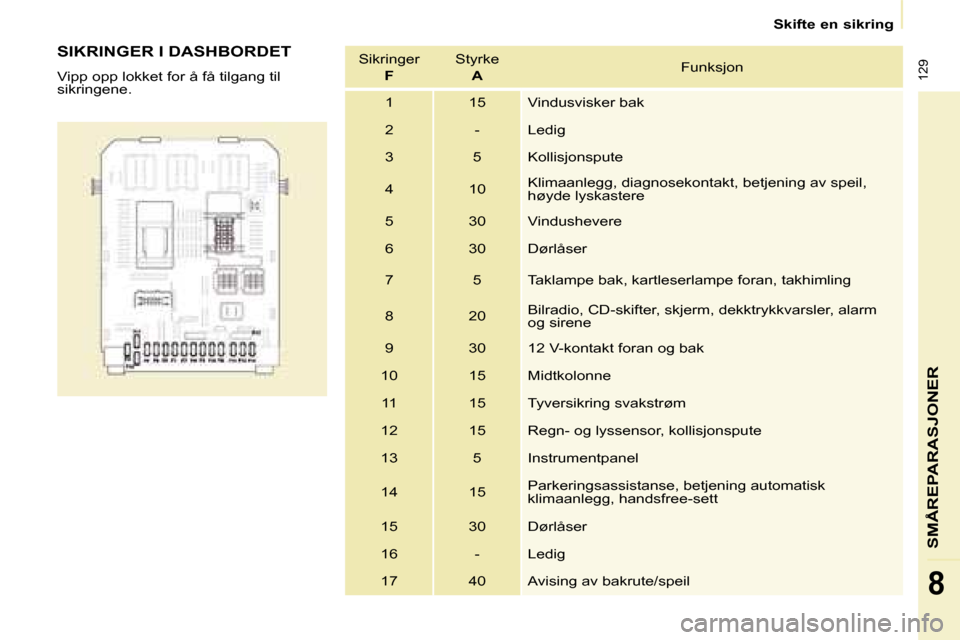

SIKRINGER I DASHBORDET
Vipp opp lokket for å få tilgang til
sikringene.Sikringer
F Styrke
A Funksjon
1 15 Vindusvisker bak
2 - Ledig
3 5 Kollisjonspute
4 10 Klimaanlegg, diagnosekontakt, betjening av speil,
høyde lyskastere
5 30 Vindushevere
6 30 Dørlåser
7 5 Taklampe bak, kartleserlampe foran, takhimling
8 20 Bilradio, CD-skifter, skjerm, dekktrykkvarsler, alarm
og sirene
9 30 12 V-kontakt foran og bak
10 15 Midtkolonne 11 15 Tyversikring svakstrøm
12 15 Regn- og lyssensor, kollisjonspute
13 5 Instrumentpanel
14 15 Parkeringsassistanse, betjening automatisk
klimaanlegg, handsfree-sett
15 30 Dørlåser
16 - Ledig
17 40 Avising av bakrute/speil

130
Skifte en sikring

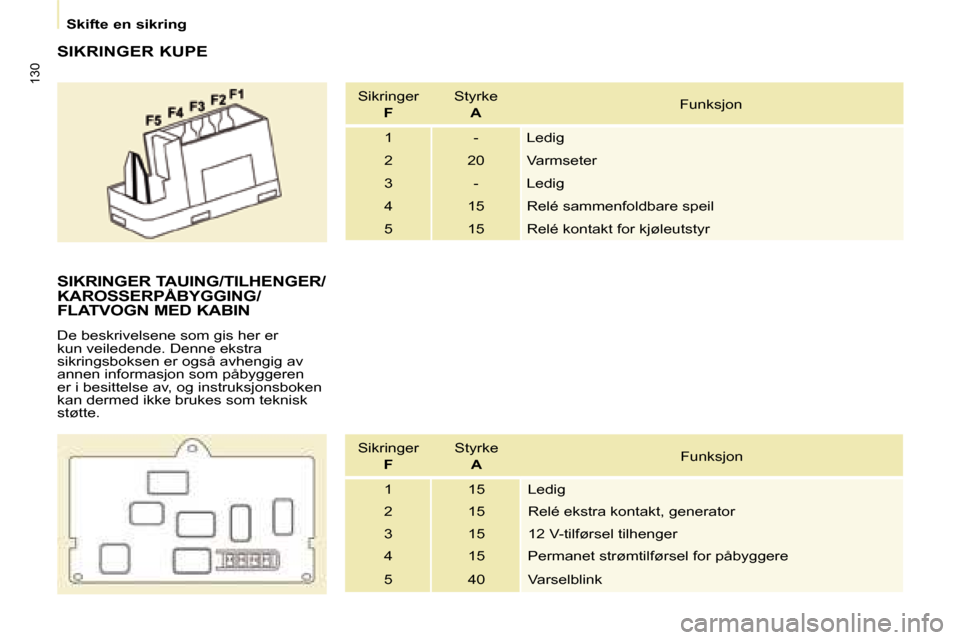

SIKRINGER KUPE
SikringerF Styrke
A Funksjon
1 - Ledig
2 20 Varmseter
3 - Ledig
4 15 Relé sammenfoldbare speil
5 15 Relé kontakt for kjøleutstyr
SIKRINGER TAUING/TILHENGER/
KAROSSERPÅBYGGING/
FLATVOGN MED KABIN
De beskrivelsene som gis her er
kun veiledende. Denne ekstra
sikringsboksen er også avhengig av
annen informasjon som påbyggeren
er i besittelse av, og instruksjonsboken
kan dermed ikke brukes som teknisk
støtte.
SikringerF Styrke
A Funksjon
1 15 Ledig
2 15 Relé ekstra kontakt, generator
3 15 12 V-tilførsel tilhenger
4 15 Permanet strømtilførsel for påbyggere
5 40 Varselblink

131
SMÅREPARASJONER
8
Skifte en sikring
SIKRINGER I MOTORROMMET
Åpne opp panseret, klipse løs og vipp
frem sikringsboksen for å få tilgang til
sikringene.Sikringer
F Styrke
A Funksjon
1 20 Motorstyring
2 15 Horn
3 10 Pumpe vindusspyler foran og bak
4 20 Pumpe lyktespylere
5 15 Motorenheter
6 10 Sensor for rattutslag, ESP
7 10 Stoppkontakt, kontakt clutch
8 25 Starter
9 10 Motor høyderegulering av lys, S.E låtestyring
10 30 Motorenheter 11 40 Ledig
12 30 Vindusvisker
13 40 Felles S.E for elektriske kretser
14 30 Pumpe
15 10 Høyre fjernlys
16 10 Venstre fjernlys
17 15 Høyre nærlys
18 15 Venstre nærlys
