2008 Peugeot 407 C Manual del propietario (in Spanish)

1
20

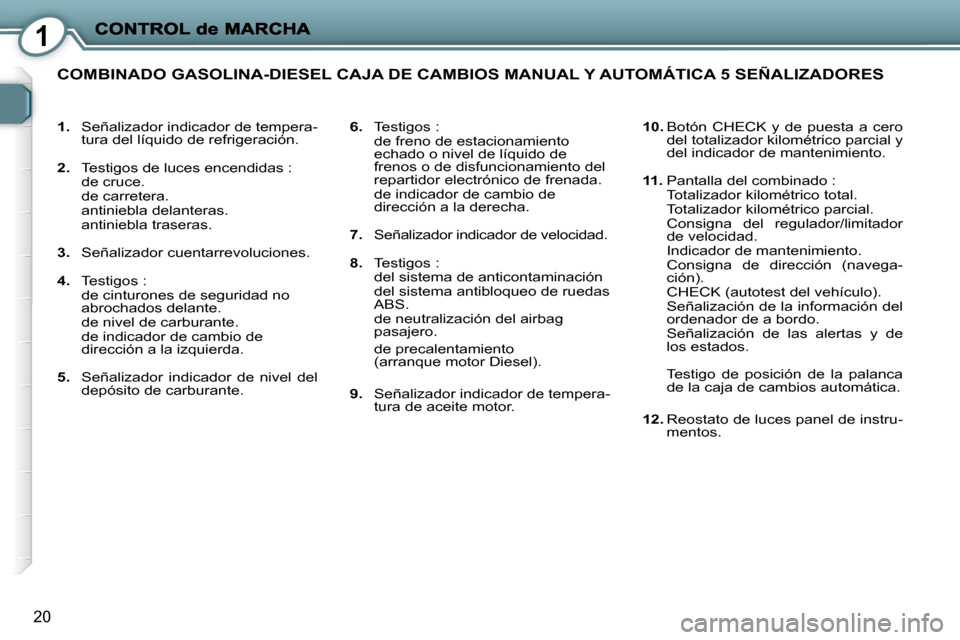

1. Señalizador indicador de tempera-
tura del líquido de refrigeración.

2. Testigos de luces encendidas :
de cruce.
de carretera.
antiniebla delanteras.
antiniebla traseras.

3. Señalizador cuentarrevoluciones.

4. Testigos :
de cinturones de seguridad no abrochados delante.
de nivel de carburante.
de indicador de cambio de dirección a la izquierda.

5. Señalizador indicador de nivel del
depósito de carburante.

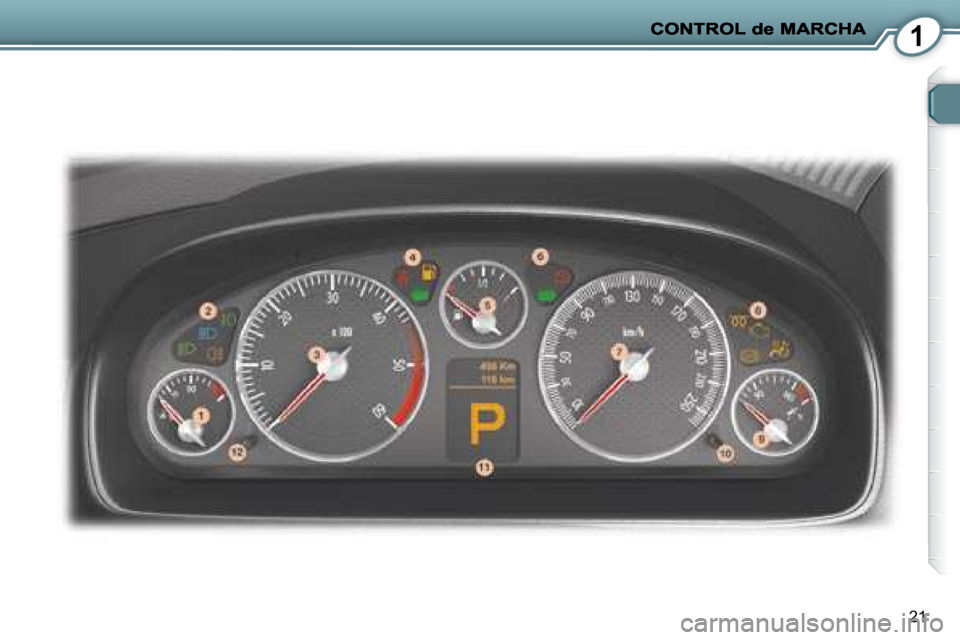

COMBINADO GASOLINA-DIESEL CAJA DE CAMBIOS MANUAL Y AUTOMÁTICA 5 SEÑALIZADORES

10. Botón CHECK y de puesta a cero
del totalizador kilométrico parcial y
del indicador de mantenimiento.

11. Pantalla del combinado :
Totalizador kilométrico total.
Totalizador kilométrico parcial.
Consigna del regulador/limitador de velocidad.
Indicador de mantenimiento.
Consigna de dirección (navega- ción).
CHECK (autotest del vehículo).
Señalización de la información del ordenador de a bordo.
Señalización de las alertas y de los estados.

6. Testigos :
de freno de estacionamiento echado o nivel de líquido de
frenos o de disfuncionamiento del
repartidor electrónico de frenada.
de indicador de cambio de dirección a la derecha.

7. Señalizador indicador de velocidad.

8. Testigos :
del sistema de anticontaminación
del sistema antibloqueo de ruedas ABS.
de neutralización del airbag pasajero.
de precalentamiento (arranque motor Diesel).

9. Señalizador indicador de tempera-
tura de aceite motor. Testigo de posición de la palanca
de la caja de cambios automática.

12. Reostato de luces panel de instru-
mentos.

1
21

1
22

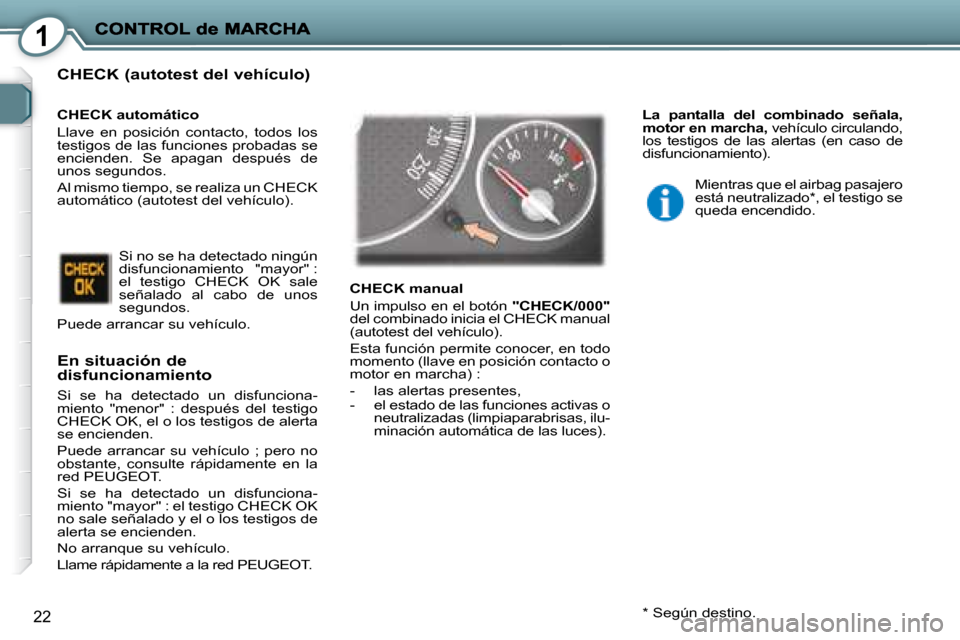

CHECK (autotest del vehículo)
En situación de disfuncionamiento
Si se ha detectado un disfunciona-
miento "menor" : después del testigo
CHECK OK, el o los testigos de alerta
se encienden.
Puede arrancar su vehículo ; pero no
obstante, consulte rápidamente en la
red PEUGEOT .
Si se ha detectado un disfunciona-
miento "mayor" : el testigo CHECK OK
no sale señalado y el o los testigos de
alerta se encienden.
No arranque su vehículo.
Llame rápidamente a la red PEUGEOT . * Según destino.
CHECK automático
Llave en posición contacto, todos los
testigos de las funciones probadas se
encienden. Se apagan después de
unos segundos.
Al mismo tiempo, se realiza un CHECK
automático (autotest del vehículo).
Si no se ha detectado ningún
disfuncionamiento "mayor" :
el testigo CHECK OK sale
señalado al cabo de unos
segundos.
Puede arrancar su vehículo. CHECK manual
Un impulso en el botón
"CHECK/000"
del combinado inicia el CHECK manual
(autotest del vehículo).
Esta función permite conocer, en todo
momento (llave en posición contacto o
motor en marcha) :
- las alertas presentes,
- el estado de las funciones activas o neutralizadas (limpiaparabrisas, ilu-
minación automática de las luces). Mientras que el airbag pasajero
está neutralizado * , el testigo se
queda encendido.

La pantalla del combinado señala,
motor en marcha, vehículo circulando,
los testigos de las alertas (en caso de
disfuncionamiento).

1
23
Testigo del sistema de
frenada
Indica :
- una detección del freno de estacio- namiento echado o mal quitado,
- una bajada excesiva del líquido de frenos, asociado al testigo STOP ,
- un disfuncionamiento del repartidor electrónico de frenada, asociado al
testigo STOP .

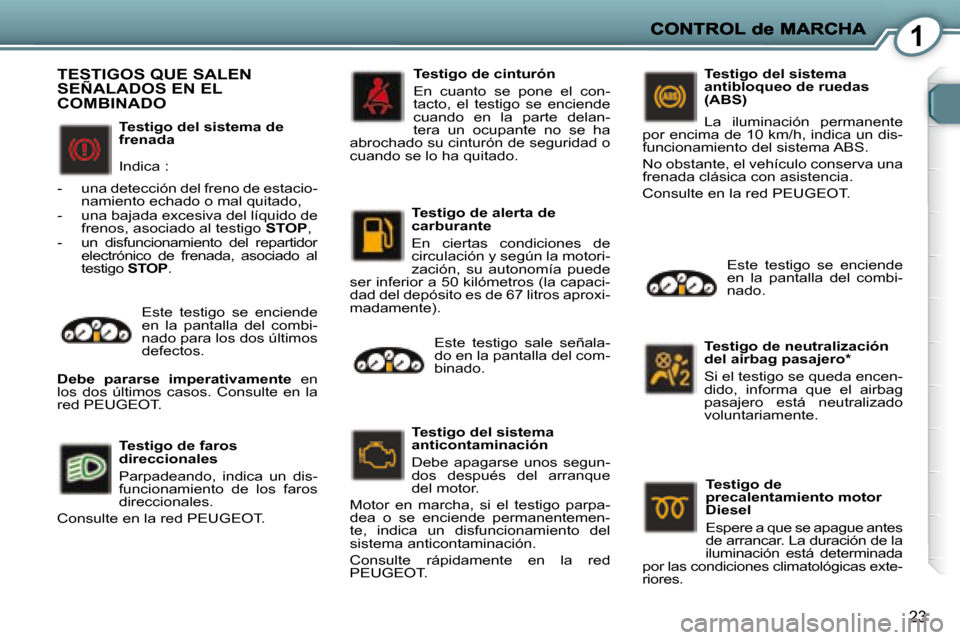

TESTIGOS QUE SALEN SEÑALADOS EN EL COMBINADO
Testigo de cinturón
En cuanto se pone el con-
tacto, el testigo se enciende
cuando en la parte delan-
tera un ocupante no se ha
abrochado su cinturón de seguridad o
cuando se lo ha quitado.
Testigo de alerta de
carburante
En ciertas condiciones de
circulación y según la motori-
zación, su autonomía puede
ser inferior a 50 kilómetros (la capaci-
dad del depósito es de 67 litros aproxi-
madamente).
Testigo del sistema
anticontaminación
Debe apagarse unos segun-
dos después del arranque
del motor.
Motor en marcha, si el testigo parpa-
dea o se enciende permanentemen-
te, indica un disfuncionamiento del
sistema anticontaminación.
Consulte rápidamente en la red
PEUGEOT . Testigo de neutralización
del airbag pasajero *
Si el testigo se queda encen-
dido, informa que el airbag
pasajero está neutralizado
voluntariamente.
Este testigo se enciende
en la pantalla del combi-
nado para los dos últimos
defectos.

Debe pararse imperativamente en
los dos últimos casos. Consulte en la
red PEUGEOT. Testigo del sistema
antibloqueo de ruedas
(ABS)
La iluminación permanente
por encima de 10 km/h, indica un dis-
funcionamiento del sistema ABS.
No obstante, el vehículo conserva una
frenada clásica con asistencia.
Consulte en la red PEUGEOT.
Este testigo se enciende
en la pantalla del combi-
nado.
Testigo de faros
direccionales
Parpadeando, indica un dis-
funcionamiento de los faros
direccionales.
Consulte en la red PEUGEOT. Testigo de
precalentamiento motor
Diesel
Espere a que se apague antes
de arrancar. La duración de la
iluminación está determinada
por las condiciones climatológicas exte-
riores.
Este testigo sale señala-
do en la pantalla del com-
binado.

1
24
Testigo de subinfl ado de
los neumáticos
Indica una presión insufi ciente
de los neumáticos.
Un mensaje en la pantalla multifun-
ción permite identifi car la o las ruedas
afectadas.
Remítase al adhesivo de información
pegado en el montante central de la
puerta lado conductor. Por su seguridad,
controle la presión de los neumáticos lo
más rápidamente posible.
Testigos del sistema de control
dinámico de estabilidad (ESP)
Testigo de activación
Testigo de puesta en acción
Testigo de neutralización
Testigo de disfuncionamiento
Testigo de freno de
estacionamiento
Indica que el freno de estacio-
namiento está todavía echado
o mal quitado.
Está asociado al testigo del sistema
de frenada.
Testigo de nivel mínimo de
líquido lavaparabrisas y
lavafaros
Al activar los limpiaparabrisas,
indica un nivel del líquido insu-
fi ciente.
Llene el depósito de líquido lavapara-
brisas y lavafaros.
Testigo de carga de batería
Motor en marcha, indica un
disfuncionamiento del circuito
de carga (terminales de bate-
ría, correa del alternador).
Consulte en la red PEUGEOT. Testigo de nivel de aceite
motor
Indica un nivel de aceite motor
insufi ciente.

Debe pararse imperativamente.
Consulte en la red PEUGEOT.

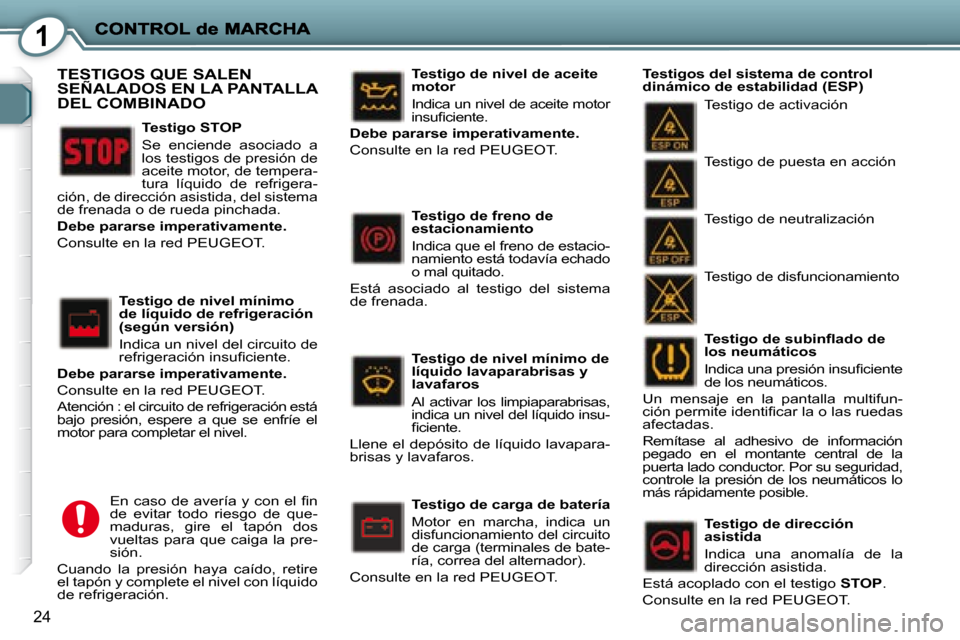

TESTIGOS QUE SALEN SEÑALADOS EN LA PANTALLA DEL COMBINADO
Testigo STOP
Se enciende asociado a
los testigos de presión de
aceite motor, de tempera-
tura líquido de refrigera-
ción, de dirección asistida, del sistema
de frenada o de rueda pinchada.

Debe pararse imperativamente.
Consulte en la red PEUGEOT.
Testigo de nivel mínimo
de líquido de refrigeración
(según versión)
Indica un nivel del circuito de
refrigeración insufi ciente.

Debe pararse imperativamente.
Consulte en la red PEUGEOT.
Atención : el circuito de refrigeración está
bajo presión, espere a que se enfríe el
motor para completar el nivel.
En caso de avería y con el fi n
de evitar todo riesgo de que-
maduras, gire el tapón dos
vueltas para que caiga la pre-
sión.
Cuando la presión haya caído, retire
el tapón y complete el nivel con líquido
de refrigeración. Testigo de dirección
asistida
Indica una anomalía de la
dirección asistida.
Está acoplado con el testigo STOP .
Consulte en la red PEUGEOT.

1
25

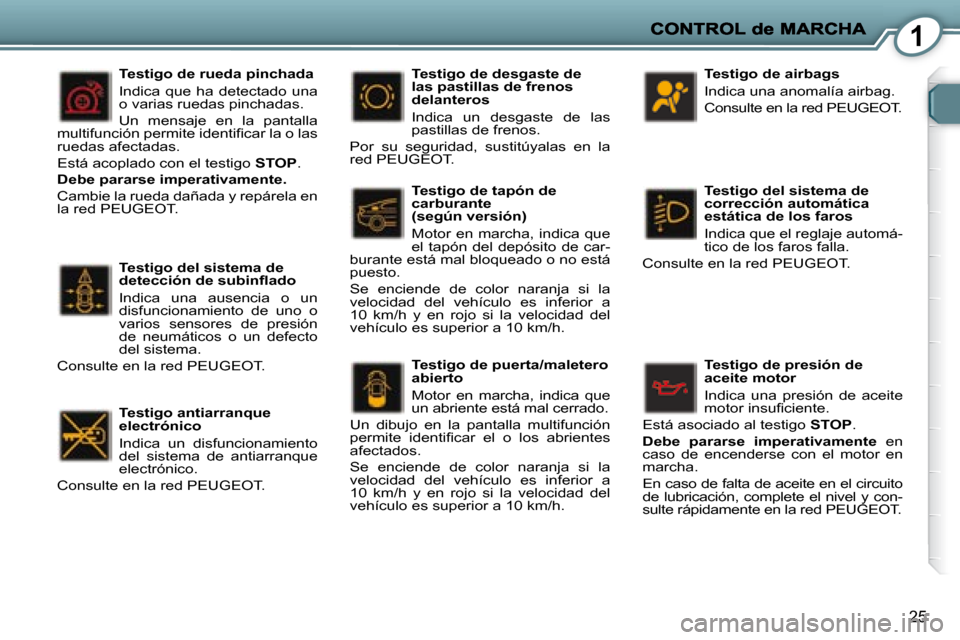

Testigo del sistema de
detección de subinfl ado
Indica una ausencia o un
disfuncionamiento de uno o
varios sensores de presión
de neumáticos o un defecto
del sistema.
Consulte en la red PEUGEOT.
Testigo antiarranque
electrónico
Indica un disfuncionamiento
del sistema de antiarranque
electrónico.
Consulte en la red PEUGEOT. Testigo de desgaste de
las pastillas de frenos
delanteros
Indica un desgaste de las
pastillas de frenos.
Por su seguridad, sustitúyalas en la
red PEUGEOT .
Testigo de tapón de
carburante
(según versión)
Motor en marcha, indica que
el tapón del depósito de car-
burante está mal bloqueado o no está
puesto.
Se enciende de color naranja si la
velocidad del vehículo es inferior a
10 km/h y en rojo si la velocidad del
vehículo es superior a 10 km/h.
Testigo de puerta/maletero
abierto
Motor en marcha, indica que
un abriente está mal cerrado.
Un dibujo en la pantalla multifunción
permite identifi car el o los abrientes
afectados.
Se enciende de color naranja si la
velocidad del vehículo es inferior a
10 km/h y en rojo si la velocidad del
vehículo es superior a 10 km/h. Testigo de airbags
Indica una anomalía airbag.
Consulte en la red PEUGEOT.
Testigo del sistema de
corrección automática
estática de los faros
Indica que el reglaje automá-
tico de los faros falla.
Consulte en la red PEUGEOT.
Testigo de rueda pinchada
Indica que ha detectado una
o varias ruedas pinchadas.
Un mensaje en la pantalla
multifunción permite identifi car la o las
ruedas afectadas.
Está acoplado con el testigo STOP .

Debe pararse imperativamente.
Cambie la rueda dañada y repárela en
la red PEUGEOT .
Testigo de presión de
aceite motor
Indica una presión de aceite
motor insufi ciente.
Está asociado al testigo STOP .

Debe pararse imperativamente en
caso de encenderse con el motor en
marcha.
En caso de falta de aceite en el circuito
de lubricación, complete el nivel y con-
sulte rápidamente en la red PEUGEOT .

1
26

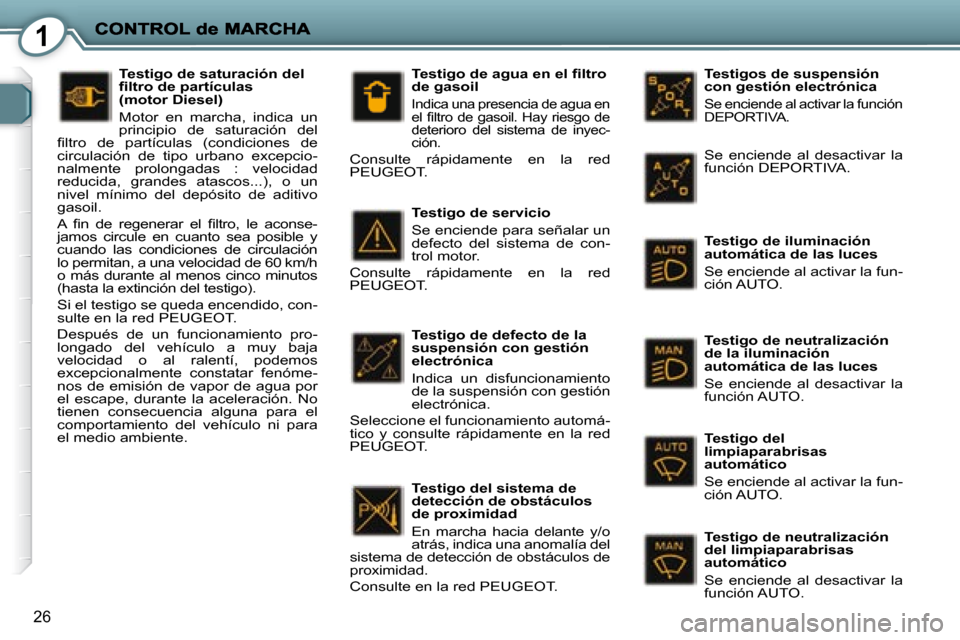

Testigos de suspensión
con gestión electrónica
Se enciende al activar la función
DEPORTIVA.
Testigo de iluminación
automática de las luces
Se enciende al activar la fun-
ción AUTO.
Testigo de neutralización
de la iluminación
automática de las luces
Se enciende al desactivar la
función AUTO.
Testigo del
limpiaparabrisas
automático
Se enciende al activar la fun-
ción AUTO.
Testigo de neutralización
del limpiaparabrisas
automático
Se enciende al desactivar la
función AUTO.
Testigo de servicio
Se enciende para señalar un
defecto del sistema de con-
trol motor.
Consulte rápidamente en la red
PEUGEOT .
Testigo de defecto de la
suspensión con gestión
electrónica
Indica un disfuncionamiento
de la suspensión con gestión
electrónica.
Seleccione el funcionamiento automá-
tico y consulte rápidamente en la red
PEUGEOT .
Testigo del sistema de
detección de obstáculos
de proximidad
En marcha hacia delante y/o
atrás, indica una anomalía del
sistema de detección de obstáculos de
proximidad.
Consulte en la red PEUGEOT. Se enciende al desactivar la
función DEPORTIVA.
Testigo de saturación del
fi ltro de partículas
(motor Diesel)
Motor en marcha, indica un
principio de saturación del
fi ltro de partículas (condiciones de
circulación de tipo urbano excepcio-
nalmente prolongadas : velocidad
reducida, grandes atascos...), o un
nivel mínimo del depósito de aditivo
gasoil.
A fi n de regenerar el fi ltro, le aconse-
jamos circule en cuanto sea posible y
cuando las condiciones de circulación
lo permitan, a una velocidad de 60 km/h
o más durante al menos cinco minutos
(hasta la extinción del testigo).
Si el testigo se queda encendido, con-
sulte en la red PEUGEOT .
Después de un funcionamiento pro-
longado del vehículo a muy baja
velocidad o al ralentí, podemos
excepcionalmente constatar fenóme-
nos de emisión de vapor de agua por
el escape, durante la aceleración. No
tienen consecuencia alguna para el
comportamiento del vehículo ni para
el medio ambiente. Testigo de agua en el fi ltro
de gasoil
Indica una presencia de agua en
el fi ltro de gasoil. Hay riesgo de
deterioro del sistema de inyec-
ción.
Consulte rápidamente en la red
PEUGEOT .

1
27

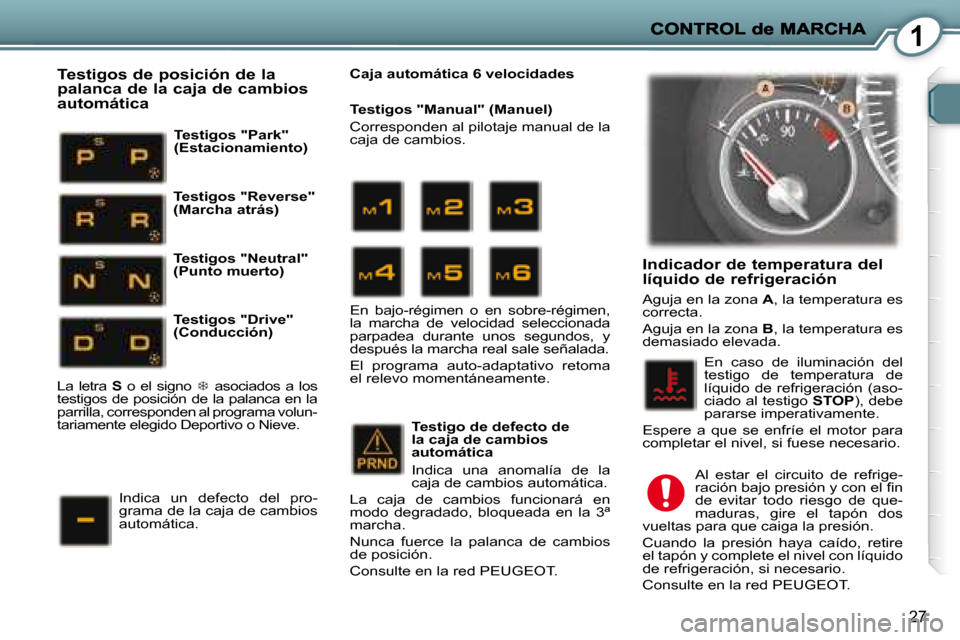

Indicador de temperatura del líquido de refrigeración
Aguja en la zona A , la temperatura es
correcta.
Aguja en la zona B , la temperatura es
demasiado elevada.
En caso de iluminación del
testigo de temperatura de
líquido de refrigeración (aso-
ciado al testigo STOP ), debe
pararse imperativamente.
Espere a que se enfríe el motor para
completar el nivel, si fuese necesario.
Al estar el circuito de refrige-
ración bajo presión y con el fi n
de evitar todo riesgo de que-
maduras, gire el tapón dos
vueltas para que caiga la presión.
Cuando la presión haya caído, retire
el tapón y complete el nivel con líquido
de refrigeración, si necesario.
Consulte en la red PEUGEOT.
Indica un defecto del pro-
grama de la caja de cambios
automática.
Testigos de posición de la palanca de la caja de cambios automática
Testigo de defecto de
la caja de cambios
automática
Indica una anomalía de la
caja de cambios automática.
La caja de cambios funcionará en
modo degradado, bloqueada en la 3ª
marcha.
Nunca fuerce la palanca de cambios
de posición.
Consulte en la red PEUGEOT.
Caja automática 6 velocidades
Testigos "Park"
(Estacionamiento)
Testigos "Reverse"
(Marcha atrás)
Testigos "Neutral"
(Punto muerto)
Testigos "Drive"
(Conducción)
La letra S o el signo  asociados a los
testigos de posición de la palanca en la
parrilla, corresponden al programa volun-
tariamente elegido Deportivo o Nieve.
Testigos "Manual" (Manuel)
Corresponden al pilotaje manual de la
caja de cambios.
En bajo-régimen o en sobre-régimen,
la marcha de velocidad seleccionada
parpadea durante unos segundos, y
después la marcha real sale señalada.
El programa auto-adaptativo retoma
el relevo momentáneamente.
