2008 Peugeot 308 SW BL Manual del propietario (in Spanish)

11
174
INFORMACIÓN PRÁCTICA

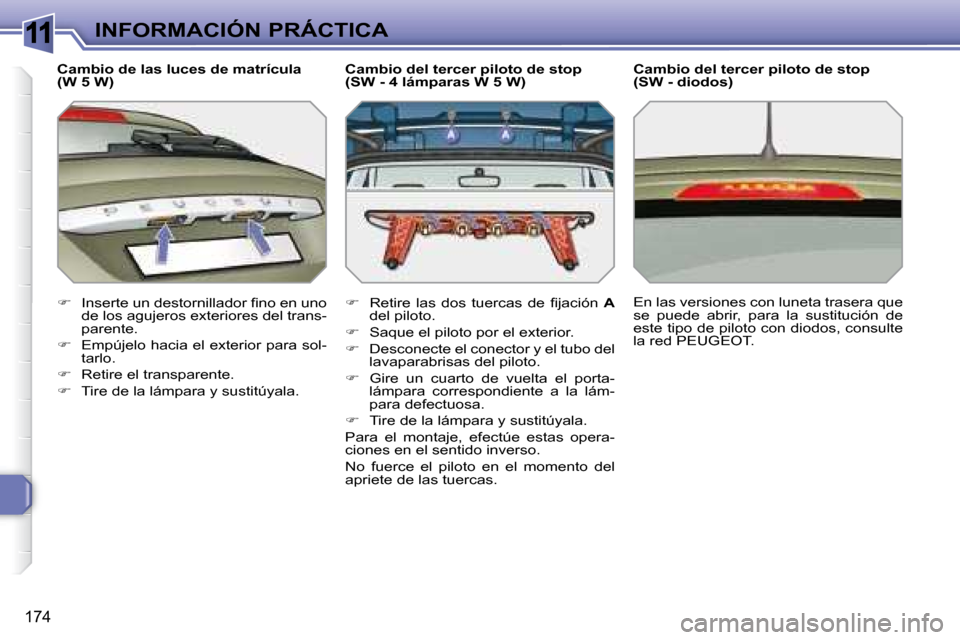

Cambio de las luces de matrícula
(W 5 W)

 Inserte un destornillador fi no en uno
de los agujeros exteriores del trans-
parente.

 Empújelo hacia el exterior para sol-
tarlo.

 Retire el transparente.

 Tire de la lámpara y sustitúyala. Cambio del tercer piloto de stop
(SW - 4 lámparas W 5 W)

 Retire las dos tuercas de fi jación A
del piloto.

 Saque el piloto por el exterior.

 Desconecte el conector y el tubo del
lavaparabrisas del piloto.

 Gire un cuarto de vuelta el porta-
lámpara correspondiente a la lám-
para defectuosa.

 Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
No fuerce el piloto en el momento del
apriete de las tuercas. Cambio del tercer piloto de stop
(SW - diodos)
En las versiones con luneta trasera que
se puede abrir, para la sustitución de
este tipo de piloto con diodos, consulte
la red PEUGEOT .

11
!
i
175
INFORMACIÓN PRÁCTICA PEUGEOT declina toda respon-
sabilidad en cuanto a gastos oca-
sionados para la reparación de su
vehículo o los disfuncionamientos
que resultasen de la instalación
de accesorios auxiliares no sumi-
nistrados, no recomendados por
PEUGEOT y no instalados según
sus prescripciones, en particular
cuando el consumo del conjunto
de los aparatos conectados sobre-
pasa los 10 miliamperios.
Instalación de accesorios
eléctricos
El circuito eléctrico de su vehículo
está concebido para funcionar con
los equipamientos de serie u op-
cionales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos
en su vehículo, consulte en la red
PEUGEOT .

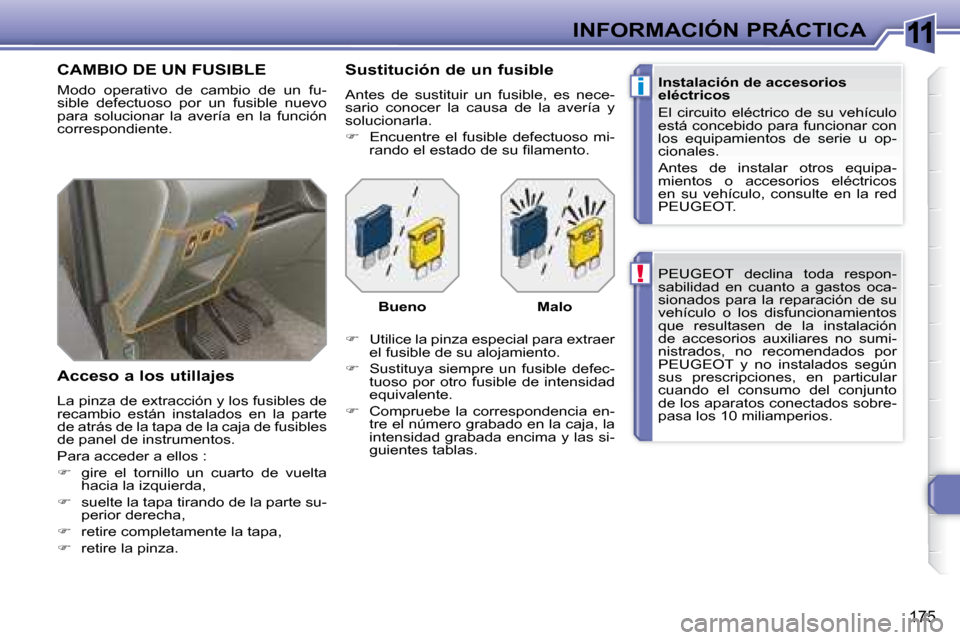

CAMBIO DE UN FUSIBLE
Modo operativo de cambio de un fu-
sible defectuoso por un fusible nuevo
para solucionar la avería en la función
correspondiente.
Acceso a los utillajes
La pinza de extracción y los fusibles de
recambio están instalados en la parte
de atrás de la tapa de la caja de fusibles
de panel de instrumentos.
Para acceder a ellos :

 gire el tornillo un cuarto de vuelta
hacia la izquierda,

 suelte la tapa tirando de la parte su-
perior derecha,

 retire completamente la tapa,

 retire la pinza. Sustitución de un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa de la avería y
solucionarla.

 Encuentre el fusible defectuoso mi-
rando el estado de su fi lamento.

 Utilice la pinza especial para extraer
el fusible de su alojamiento.

 Sustituya siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente.

 Compruebe la correspondencia en-
tre el número grabado en la caja, la
intensidad grabada encima y las si-
guientes tablas.
Bueno Malo

11
176
INFORMACIÓN PRÁCTICA

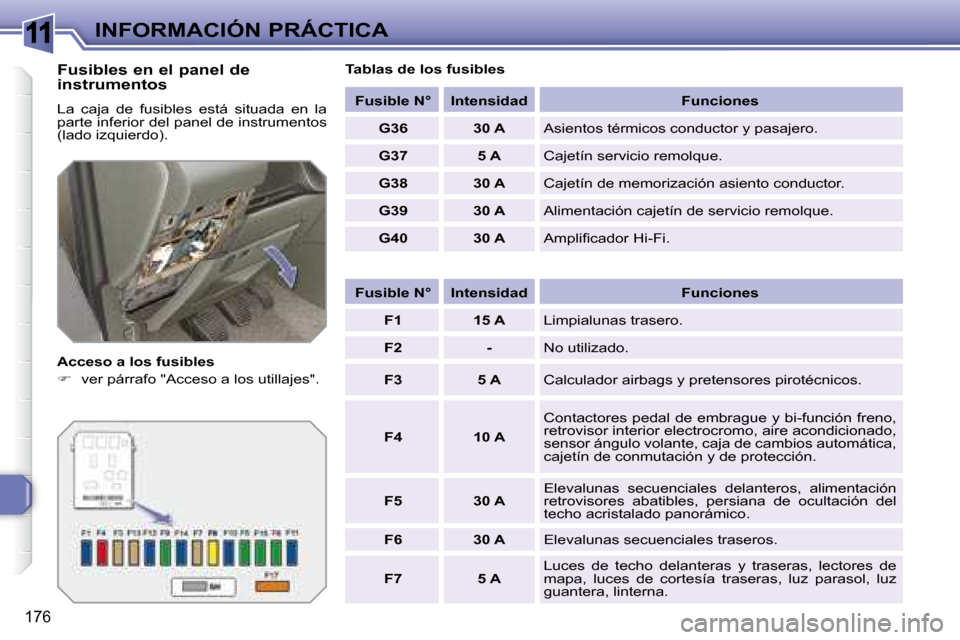

Fusibles en el panel de
instrumentos
La caja de fusibles está situada en la
parte inferior del panel de instrumentos
(lado izquierdo).
Acceso a los fusibles

 ver párrafo "Acceso a los utillajes". Tablas de los fusibles

Fusible N° Intensidad Funciones

G36 30 A Asientos térmicos conductor y pasajero.

G37 5 A Cajetín servicio remolque.

G38 30 A Cajetín de memorización asiento conductor.

G39 30 A Alimentación cajetín de servicio remolque.

G40 30 A Amplifi cador Hi-Fi.

Fusible N° Intensidad Funciones

F1 15 A Limpialunas trasero.

F2 - No utilizado.

F3 5 A Calculador airbags y pretensores pirotécnicos.

F4 10 A Contactores pedal de embrague y bi-función freno,
retrovisor interior electrocromo, aire acondicionado,
sensor ángulo volante, caja de cambios automática,
cajetín de conmutación y de protección.

F5 30 A Elevalunas secuenciales delanteros, alimentación
retrovisores abatibles, persiana de ocultación del
techo acristalado panorámico.

F6 30 A Elevalunas secuenciales traseros.

F7 5 A Luces de techo delanteras y traseras, lectores de
mapa, luces de cortesía traseras, luz parasol, luz
guantera, linterna.

11
177
INFORMACIÓN PRÁCTICA

Fusible N° Intensidad Funciones

F8 20 A Autorradio, radioteléfono, cargador CD, pantalla
multifunción, detección subinfl ado.

F9 30 A Toma 12 V delantera, encendedor de cigarrillos.

F10 15 A Mandos en el volante, sirena alarma, calculador
alarma.

F11 15 A Contactor antirrobo débil.

F12 15 A Combinado, señalizador testigos de cinturón y de
airbag frontal pasajero, aire acondicionado, cajetín
de memorización asiento conductor, contactores
de asiento trasero 2ª fi la, módulo auto-escuela.

F13 5 A Cajetín servicio motor, airbags, palanca de
cambios caja manual pilotada.

F14 15 A Pantalla multifunción, amplifi cador, kit manos
libres, sensor de lluvia / luminosidad, calculador
ayuda al estacionamiento, cajetín de servicio
remolque, alerta de franqueamiento involuntario de
línea.

F15 30 A Bloqueo y superbloqueo.

F17 40 A Desescarchado luneta trasera y retrovisores
exteriores.

SH - Shunt PARQUE.

11
178
INFORMACIÓN PRÁCTICA

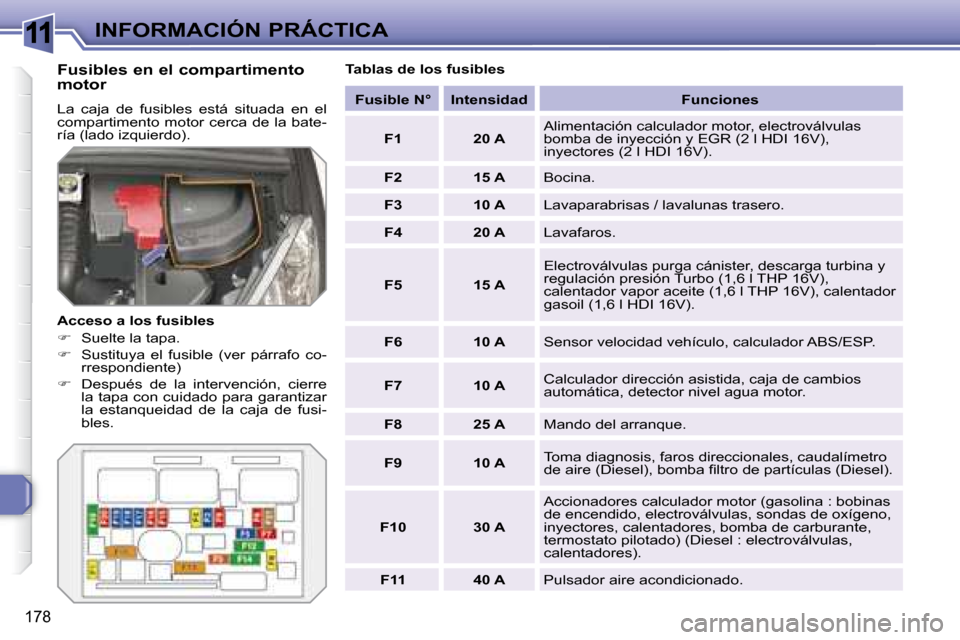

Fusibles en el compartimento
motor
La caja de fusibles está situada en el
compartimento motor cerca de la bate-
ría (lado izquierdo).
Acceso a los fusibles

 Suelte la tapa.

 Sustituya el fusible (ver párrafo co-
rrespondiente)

 Después de la intervención, cierre
la tapa con cuidado para garantizar
la estanqueidad de la caja de fusi-
bles. Tablas de los fusibles

Fusible N° Intensidad Funciones

F1 20 A Alimentación calculador motor, electroválvulas
bomba de inyección y EGR (2 l HDI 16V),
inyectores (2 l HDI 16V).

F2 15 A Bocina.

F3 10 A Lavaparabrisas / lavalunas trasero.

F4 20 A Lavafaros.

F5 15 A Electroválvulas purga cánister, descarga turbina y
regulación presión Turbo (1,6 l THP 16V),
calentador vapor aceite (1,6 l THP 16V), calentador
gasoil (1,6 l HDI 16V).

F6 10 A Sensor velocidad vehículo, calculador ABS/ESP.

F7 10 A Calculador dirección asistida, caja de cambios
automática, detector nivel agua motor.

F8 25 A Mando del arranque.

F9 10 A Toma diagnosis, faros direccionales, caudalímetro
de aire (Diesel), bomba fi ltro de partículas (Diesel).

F10 30 A Accionadores calculador motor (gasolina : bobinas
de encendido, electroválvulas, sondas de oxígeno,
inyectores, calentadores, bomba de carburante,
termostato pilotado) (Diesel : electroválvulas,
calentadores).

F11 40 A Pulsador aire acondicionado.

11
179
INFORMACIÓN PRÁCTICA

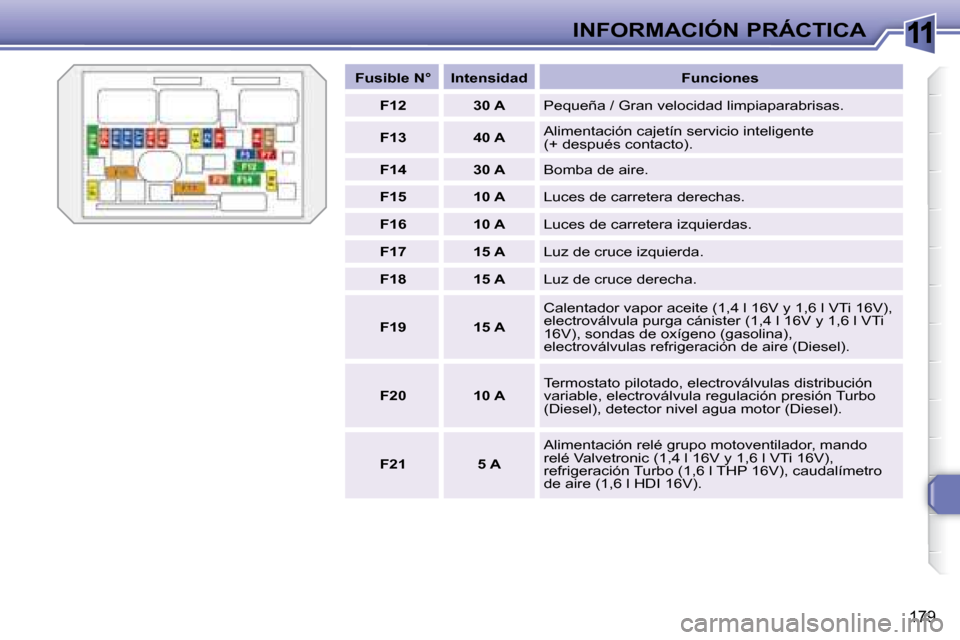

Fusible N° Intensidad Funciones

F12 30 A Pequeña / Gran velocidad limpiaparabrisas.

F13 40 A Alimentación cajetín servicio inteligente
(+ después contacto) .

F14 30 A Bomba de aire.

F15 10 A Luces de carretera derechas.

F16 10 A Luces de carretera izquierdas.

F17 15 A Luz de cruce izquierda.

F18 15 A Luz de cruce derecha.

F19 15 A Calentador vapor aceite (1,4 l 16V y 1,6 l VTi 16V),
electroválvula purga cánister (1,4 l 16V y 1,6 l VTi
16V), sondas de oxígeno (gasolina),
electroválvulas refrigeración de aire (Diesel).

F20 10 A Termostato pilotado, electroválvulas distribución
variable, electroválvula regulación presión Turbo
(Diesel), detector nivel agua motor (Diesel).

F21 5 A Alimentación relé grupo motoventilador, mando
relé Valvetronic (1,4 l 16V y 1,6 l VTi 16V),
refrigeración Turbo (1,6 l THP 16V), caudalímetro
de aire (1,6 l HDI 16V).

11
180

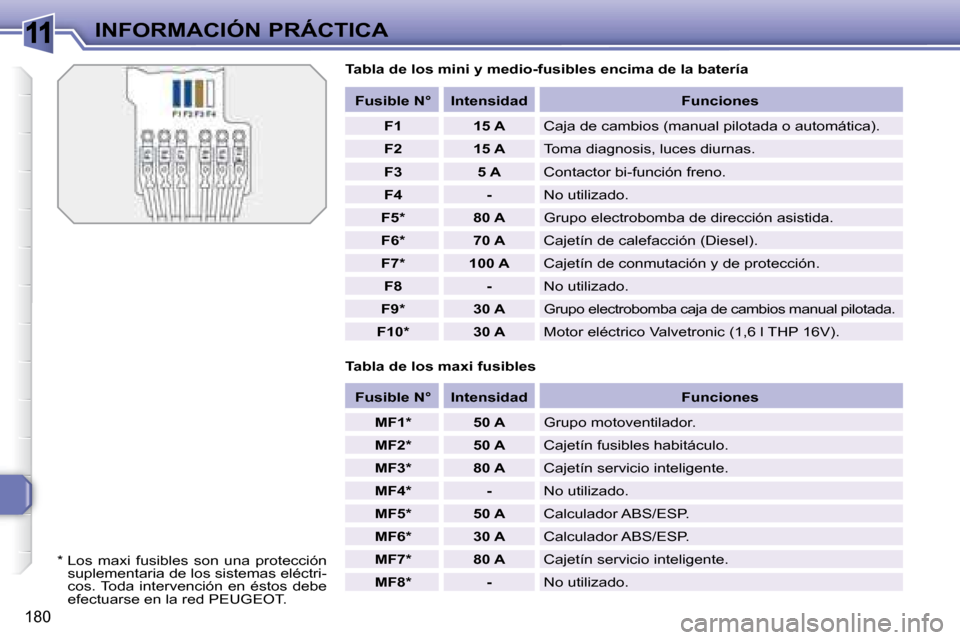

INFORMACIÓN PRÁCTICA Tabla de los mini y medio-fusibles encima de la bate ría
Tabla de los maxi fusibles
Fusible N° Intensidad Funciones

F1 15 A Caja de cambios (manual pilotada o automática).

F2 15 A Toma diagnosis, luces diurnas.

F3 5 A Contactor bi-función freno.

F4 - No utilizado.

F5 * 80 A Grupo electrobomba de dirección asistida.

F6 * 70 A Cajetín de calefacción (Diesel).

F7 * 100 A Cajetín de conmutación y de protección.

F8 - No utilizado.

F9 * 30 A Grupo electrobomba caja de cambios manual pilot ada.

F10 * 30 A Motor eléctrico Valvetronic (1,6 l THP 16V).

Fusible N° Intensidad Funciones

MF1 * 50 A Grupo motoventilador.

MF2 * 50 A Cajetín fusibles habitáculo.

MF3 * 80 A Cajetín servicio inteligente.

MF4 * - No utilizado.

MF5 * 50 A Calculador ABS/ESP.

MF6 * 30 A Calculador ABS/ESP.

MF7 * 80 A Cajetín servicio inteligente.

MF8 * - No utilizado.
* Los maxi fusibles son una protección
suplementaria de los sistemas eléctri-
cos. Toda intervención en éstos debe
efectuarse en la red PEUGEOT .

11
181
INFORMACIÓN PRÁCTICA

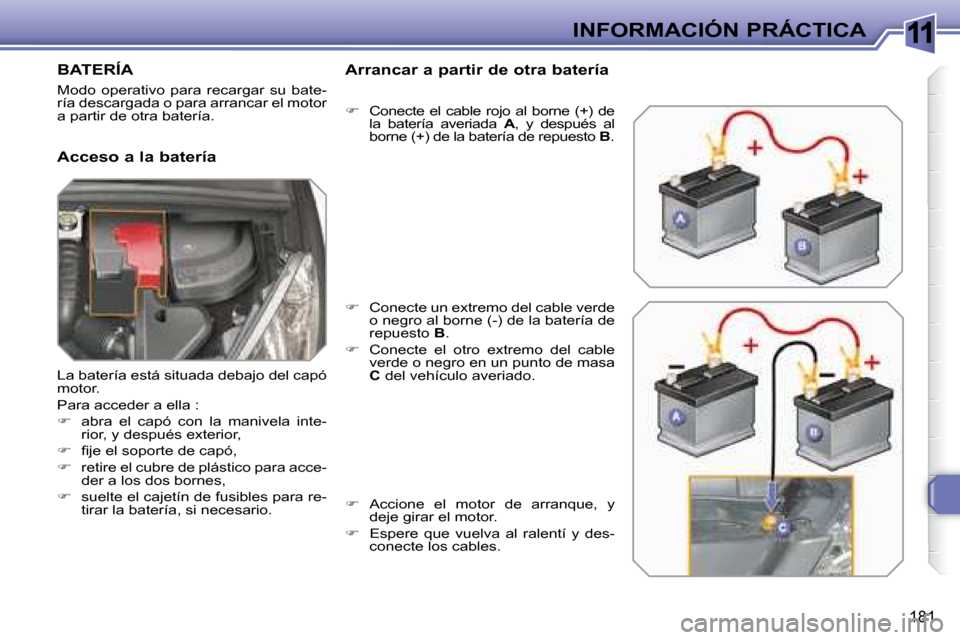

BATERÍA
Modo operativo para recargar su bate-
ría descargada o para arrancar el motor
a partir de otra batería.
Acceso a la batería Arrancar a partir de otra batería

 Conecte el cable rojo al borne (+) de
la batería averiada A , y después al
borne (+) de la batería de repuesto B .

 Conecte un extremo del cable verde
o negro al borne (-) de la batería de
repuesto B .

 Conecte el otro extremo del cable
verde o negro en un punto de masa

C del vehículo averiado.

 Accione el motor de arranque, y
deje girar el motor.

 Espere que vuelva al ralentí y des-
conecte los cables.
La batería está situada debajo del capó
motor.
Para acceder a ella :

 abra el capó con la manivela inte-
rior, y después exterior,

 fi je el soporte de capó,

 retire el cubre de plástico para acce-
der a los dos bornes,

 suelte el cajetín de fusibles para re-
tirar la batería, si necesario.
