150
CONDUCCIÓN
ALERTA FRANQUEAMIENTO INVOLUNTARIO DE LÍNEA ALERTA FRANQUEAMIENTO
Sistema que detecta el franqueamiento
involuntario de una marca longitudinal
en el suelo de las vías de circulación
(línea continua o discontinua).
Unos sensores, montados debajo del
paragolpes delantero, activan una aler-
ta en caso de distanciamiento del vehí-
culo (velocidad superior a 80 km/h).
La utilización de este sistema es muy
óptima en las autopistas y vías rápi-
das. El sistema de alerta al franquea-
miento involuntario de línea no
puede, en ningún caso, sustituir la
vigilancia ni la responsabilidad del
conductor. Neutralización

 Pulse de nuevo en el botón A , el
testigo se apaga.
Activación

 Pulse en el botón A , el testigo se
enciende.
Anomalía de funcionamiento
La extinción del testigo del botón, sis-
tema activado, indica un disfunciona-
miento.
Consulte en la red PEUGEOT.
La detección puede verse pertur-
bada :
- si los sensores están sucios (barro, nieve, ...),
- si las marcas en el suelo están desgastadas,
- si las marcas en el suelo y el revestimiento de la carretera
están poco contrastadas.
Detección
Usted es alertado por la vibración del
cojín del asiento del conductor :
- lado derecho, si se franquea la mar-
ca del suelo por el lado derecho,
- lado izquierdo, si se franquea la mar- ca del suelo por el lado izquierdo.
Ninguna alerta se transmite mientras
el intermitente está activado y durante
aproximadamente 20 segundos des-
pués de quitar el intermitente.
Una alerta puede ser emitida en caso
de franqueamiento de una marca de di-
rección (fl echa) o de una marca no nor-
malizada (grafi ti).
El estado del sistema queda me-
morizado al quitar el contacto.

i
i

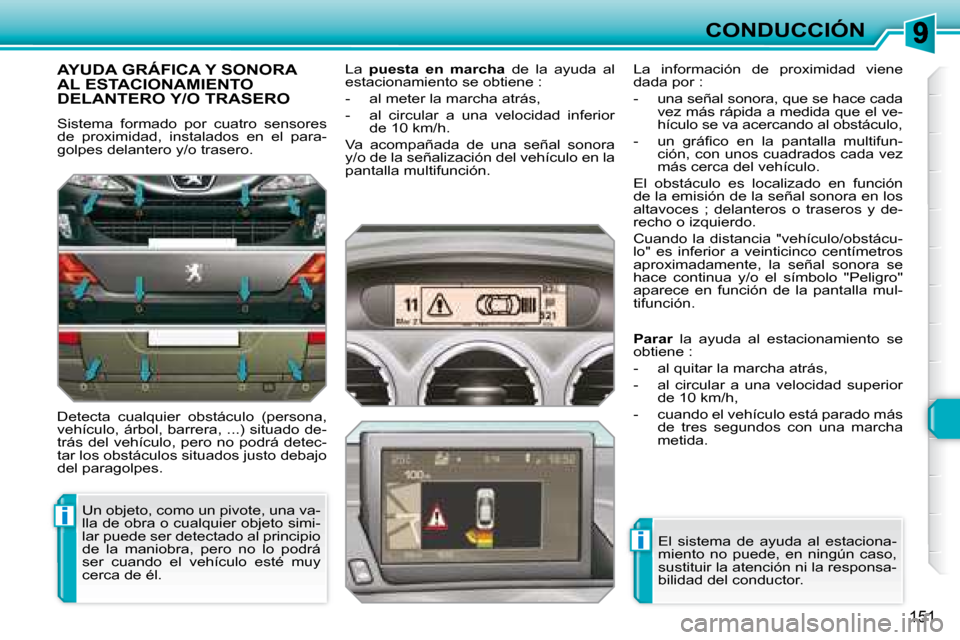

151
CONDUCCIÓN
AYUDA GRÁFICA Y SONORA AL ESTACIONAMIENTO DELANTERO Y/O TRASERO
Sistema formado por cuatro sensores
de proximidad, instalados en el para-
golpes delantero y/o trasero.
Detecta cualquier obstáculo (persona,
vehículo, árbol, barrera, ...) situado de-
trás del vehículo, pero no podrá detec-
tar los obstáculos situados justo debajo
del paragolpes. La
puesta en marcha de la ayuda al
estacionamiento se obtiene :
- al meter la marcha atrás,
- al circular a una velocidad inferior de 10 km/h.
Va acompañada de una señal sonora
y/o de la señalización del vehículo en la
pantalla multifunción.
Un objeto, como un pivote, una va-
lla de obra o cualquier objeto simi-
lar puede ser detectado al principio
de la maniobra, pero no lo podrá
ser cuando el vehículo esté muy
cerca de él. La información de proximidad viene
dada por :
- una señal sonora, que se hace cada
vez más rápida a medida que el ve-
hículo se va acercando al obstáculo,
- un gráfi co en la pantalla multifun- ción, con unos cuadrados cada vez
más cerca del vehículo.
El obstáculo es localizado en función
de la emisión de la señal sonora en los
altavoces ; delanteros o traseros y de-
recho o izquierdo.
Cuando la distancia "vehículo/obstácu-
lo" es inferior a veinticinco centímetros
aproximadamente, la señal sonora se
hace continua y/o el símbolo "Peligro"
aparece en función de la pantalla mul-
tifunción.
El sistema de ayuda al estaciona-
miento no puede, en ningún caso,
sustituir la atención ni la responsa-
bilidad del conductor.

Parar la ayuda al estacionamiento se
obtiene :
- al quitar la marcha atrás,
- al circular a una velocidad superior de 10 km/h,
- cuando el vehículo está parado más de tres segundos con una marcha
metida.

i
i

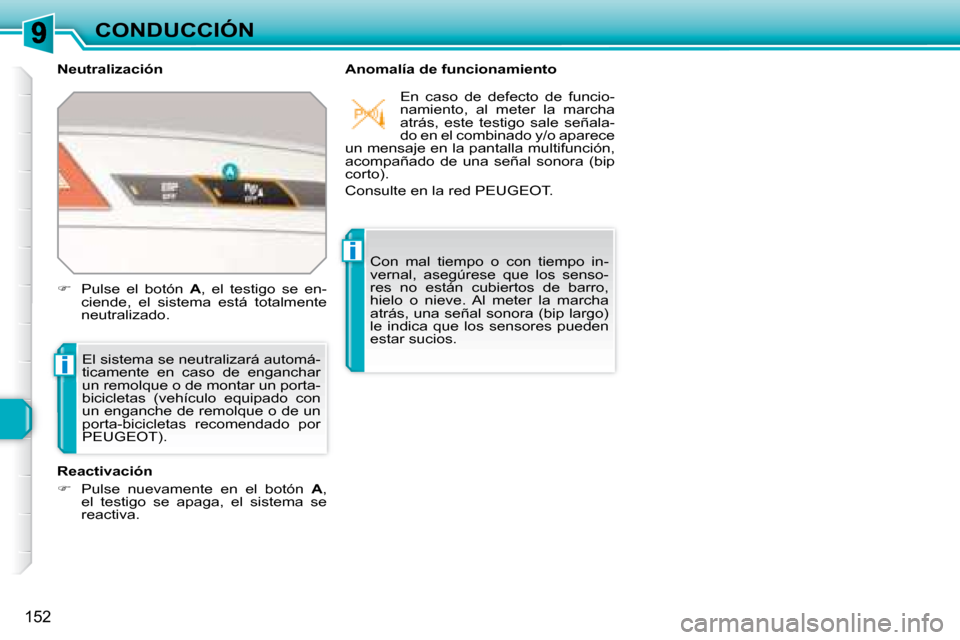

152
CONDUCCIÓN
Neutralización Anomalía de funcionamiento
El sistema se neutralizará automá-
ticamente en caso de enganchar
un remolque o de montar un porta-
bicicletas (vehículo equipado con
un enganche de remolque o de un
porta-bicicletas recomendado por
PEUGEOT ).
Reactivación

 Pulse nuevamente en el botón A ,
el testigo se apaga, el sistema se
reactiva.

 Pulse el botón A , el testigo se en-
ciende, el sistema está totalmente
neutralizado. Con mal tiempo o con tiempo in-
vernal, asegúrese que los senso-
res no están cubiertos de barro,
hielo o nieve. Al meter la marcha
atrás, una señal sonora (bip largo)
le indica que los sensores pueden
estar sucios. En caso de defecto de funcio-
namiento, al meter la marcha
atrás, este testigo sale señala-
do en el combinado y/o aparece
un mensaje en la pantalla multifunción,
acompañado de una señal sonora (bip
corto).
Consulte en la red PEUGEOT.

10
i

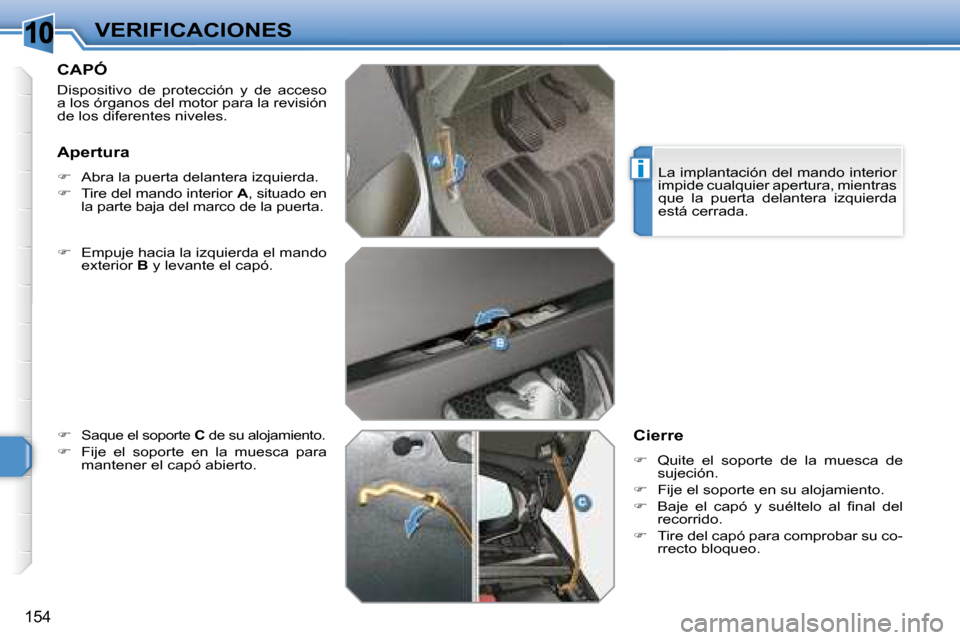

154
VERIFICACIONES
CAPÓ
Dispositivo de protección y de acceso
a los órganos del motor para la revisión
de los diferentes niveles.

 Empuje hacia la izquierda el mando
exterior B y levante el capó.


Saque el soporte C de su alojamiento.

 Fije el soporte en la muesca para
mantener el capó abierto. Cierre

 Quite el soporte de la muesca de
sujeción.

 Fije el soporte en su alojamiento.

 Baje el capó y suéltelo al fi nal del
recorrido.

 Tire del capó para comprobar su co-
rrecto bloqueo.
Apertura

 Abra la puerta delantera izquierda.

 Tire del mando interior A , situado en
la parte baja del marco de la puerta. La implantación del mando interior
impide cualquier apertura, mientras
que la puerta delantera izquierda
está cerrada.

10
ii

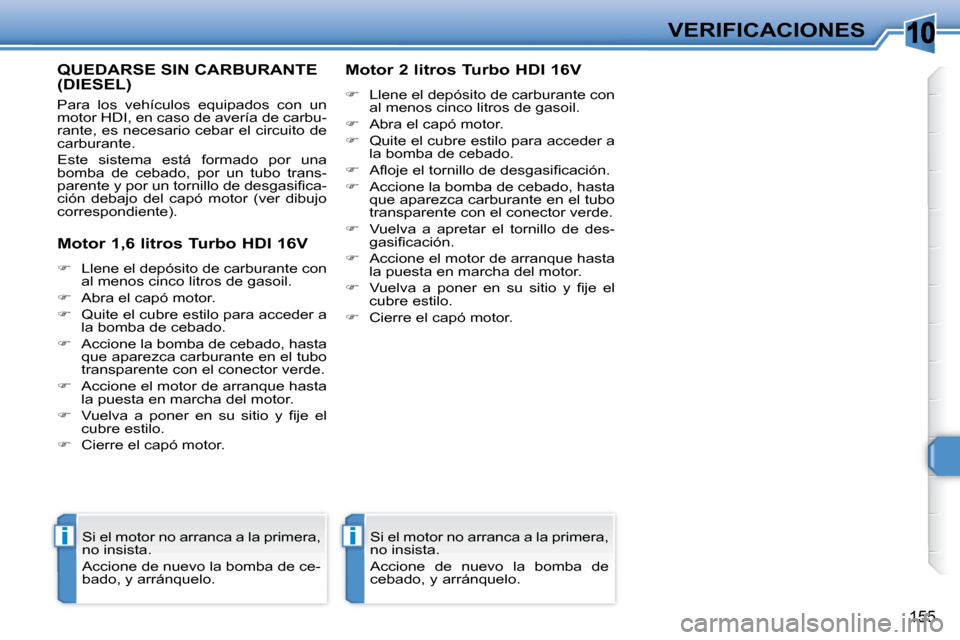

155
VERIFICACIONES
QUEDARSE SIN CARBURANTE (DIESEL)
Para los vehículos equipados con un
motor HDI, en caso de avería de carbu-
rante, es necesario cebar el circuito de
carburante.
Este sistema está formado por una
bomba de cebado, por un tubo trans-
parente y por un tornillo de desgasifi ca-
ción debajo del capó motor (ver dibujo
correspondiente).
Motor 1,6 litros Turbo HDI 16V

 Llene el depósito de carburante con
al menos cinco litros de gasoil.

 Abra el capó motor.

 Quite el cubre estilo para acceder a
la bomba de cebado.

 Accione la bomba de cebado, hasta
que aparezca carburante en el tubo
transparente con el conector verde.

 Accione el motor de arranque hasta
la puesta en marcha del motor.

 Vuelva a poner en su sitio y fi je el
cubre estilo.

 Cierre el capó motor. Motor 2 litros Turbo HDI 16V

 Llene el depósito de carburante con
al menos cinco litros de gasoil.

 Abra el capó motor.

 Quite el cubre estilo para acceder a
la bomba de cebado.

 Afl oje el tornillo de desgasifi cación.

 Accione la bomba de cebado, hasta
que aparezca carburante en el tubo
transparente con el conector verde.

 Vuelva a apretar el tornillo de des-
gasifi cación.

 Accione el motor de arranque hasta
la puesta en marcha del motor.

 Vuelva a poner en su sitio y fi je el
cubre estilo.

 Cierre el capó motor.
Si el motor no arranca a la primera,
no insista.
Accione de nuevo la bomba de ce-
bado, y arránquelo. Si el motor no arranca a la primera,
no insista.
Accione de nuevo la bomba de
cebado, y arránquelo.

10

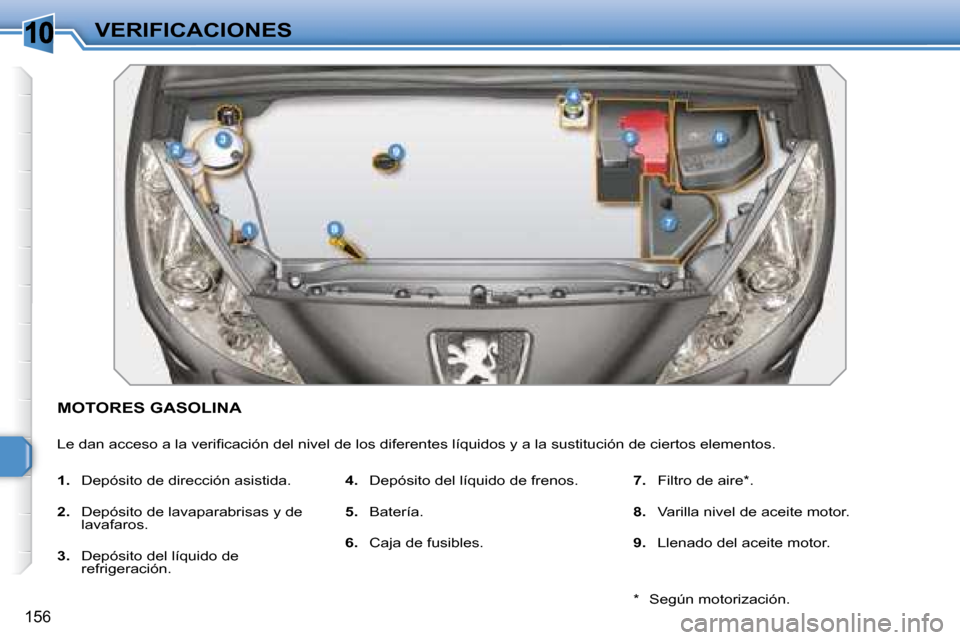

156
VERIFICACIONES
MOTORES GASOLINA
Le dan acceso a la verifi cación del nivel de los diferentes líquidos y a la sustitución de ciertos elementos.

1. Depósito de dirección asistida.

2. Depósito de lavaparabrisas y de
lavafaros.

3. Depósito del líquido de
refrigeración.
4. Depósito del líquido de frenos.

5. Batería.

6. Caja de fusibles.
7. Filtro de aire * .

8. Varilla nivel de aceite motor.

9. Llenado del aceite motor.
* Según motorización.

10

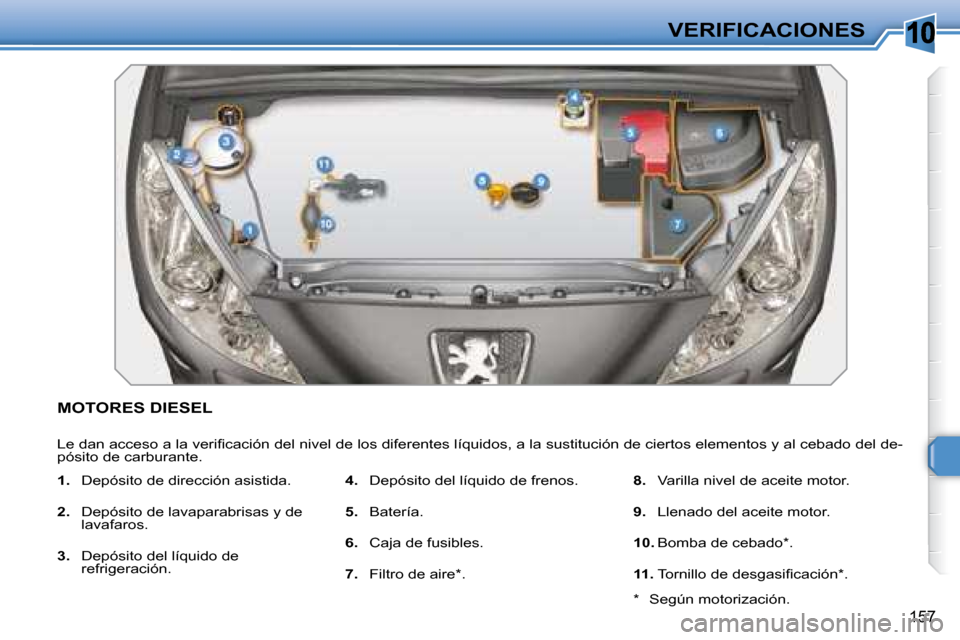

157
VERIFICACIONES
MOTORES DIESEL
Le dan acceso a la verifi cación del nivel de los diferentes líquidos, a la sustitución de ciertos elementos y al cebado del de-
pósito de carburante.

1. Depósito de dirección asistida.

2. Depósito de lavaparabrisas y de
lavafaros.

3. Depósito del líquido de
refrigeración.
4. Depósito del líquido de frenos.

5. Batería.

6. Caja de fusibles.

7. Filtro de aire * .
8. Varilla nivel de aceite motor.

9. Llenado del aceite motor.

10. Bomba de cebado * .

11. Tornillo de desgasifi cación * .
* Según motorización.

10

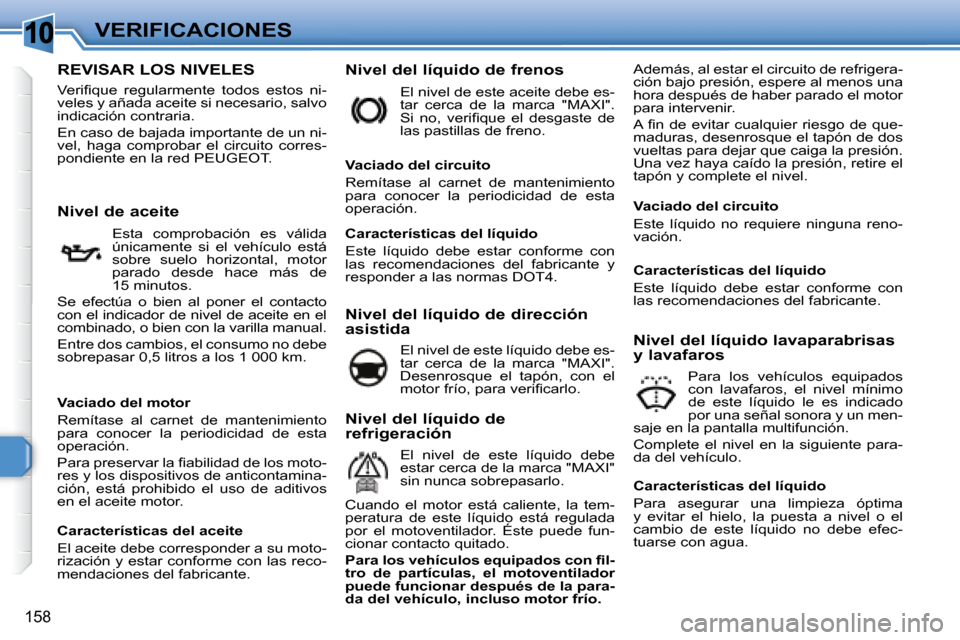

158
VERIFICACIONES
REVISAR LOS NIVELES
Verifi que regularmente todos estos ni-
veles y añada aceite si necesario, salvo
indicación contraria.
En caso de bajada importante de un ni-
vel, haga comprobar el circuito corres-
pondiente en la red PEUGEOT . Nivel del líquido de frenos
Además, al estar el circuito de refrigera-
ción bajo presión, espere al menos una
hora después de haber parado el motor
para intervenir.
A fi n de evitar cualquier riesgo de que-
maduras, desenrosque el tapón de dos
vueltas para dejar que caiga la presión.
Una vez haya caído la presión, retire el
tapón y complete el nivel.
Nivel de aceite Esta comprobación es válida
únicamente si el vehículo está
sobre suelo horizontal, motor
parado desde hace más de
15 minutos.
Se efectúa o bien al poner el contacto
con el indicador de nivel de aceite en el
combinado, o bien con la varilla manual.
Entre dos cambios, el consumo no debe
sobrepasar 0,5 litros a los 1 000 km. El nivel de este aceite debe es-
tar cerca de la marca "MAXI".
Si no, verifi que el desgaste de
las pastillas de freno.
Vaciado del circuito
Remítase al carnet de mantenimiento
para conocer la periodicidad de esta
operación.
Nivel del líquido de dirección
asistida El nivel de este líquido debe es-
tar cerca de la marca "MAXI".
Desenrosque el tapón, con el
motor frío, para verifi carlo. Nivel del líquido lavaparabrisas
y lavafaros
Para los vehículos equipados
con lavafaros, el nivel mínimo
de este líquido le es indicado
por una señal sonora y un men-
saje en la pantalla multifunción.
Complete el nivel en la siguiente para-
da del vehículo.
Vaciado del motor
Remítase al carnet de mantenimiento
para conocer la periodicidad de esta
operación.
Para preservar la fi abilidad de los moto-
res y los dispositivos de anticontamina-
ción, está prohibido el uso de aditivos
en el aceite motor.
Características del aceite
El aceite debe corresponder a su moto-
rización y estar conforme con las reco-
mendaciones del fabricante. Características del líquido
Este líquido debe estar conforme con
las recomendaciones del fabricante y
responder a las normas DOT4.
Vaciado del circuito
Este líquido no requiere ninguna reno-
vación.
Características del líquido
Para asegurar una limpieza óptima
y evitar el hielo, la puesta a nivel o el
cambio de este líquido no debe efec-
tuarse con agua.
Nivel del líquido de
refrigeración
El nivel de este líquido debe
estar cerca de la marca "MAXI"
sin nunca sobrepasarlo.
Cuando el motor está caliente, la tem-
peratura de este líquido está regulada
por el motoventilador. Éste puede fun-
cionar contacto quitado.

Para los vehículos equipados con fi l-
tro de partículas, el motoventilador
puede funcionar después de la para-
da del vehículo, incluso motor frío. Características del líquido
Este líquido debe estar conforme con
las recomendaciones del fabricante.
