Page 17 of 120
CONTROLLO di MARCIA
20 -
Spia di carica della
batteria
Indica una delle seguenti possibilità:
- anomalia di funzionamento del circuito di carica,
- allentamento dei morsetti della batteria o del motorino
d'avviamento,
- allentamento o rottura della cinghia dell'alternatore,
- guasto dell'alternatore.
Rivolgersi alla rete PEUGEOT.
Spia del sistema
antinquinamento (a
seconda del modello)
Si accende per alcuni secondi ogni
volta che si inserisce il contatto.
Se si accende mentre il motore gira,
indica un'anomalia di funzionamento
del sistema di iniezione, di accensio-
ne o di disinquinamento.
Se la spia lampeggia, vi è rischio di
distruzione della marmitta catalitica
sui motori a benzina.
Rivolgersi alla rete PEUGEOT. Preriscaldamento
motore Diesel
Aspettare che si spenga la spia pri-
ma di avviare il motore.
S e l a t e m p e r a t u r a è s u f i c i e n t e , l a s p i a
si accende per meno di un secondo e
si può avviare subito il motore.
Spia del livello
minimo di carburante
La prima volta che si
accende, rimangono almeno 50 Km
di autonomia (capienza del serba-
toio: circa 50 litri).
Spia del limitatore/
regolatore di velocità
Si accende quando si attiva
il limitatore o il regolatore di
velocità.
Spia del sistema di
controllo dinamico
della stabilità (ESP/
ASR)
Si accende per alcuni secondi ogni
volta che si inserisce il contatto.
Quando il motore gira e il veicolo è in
marcia, si accende in caso di attiva-
zione del sistema.
S i a c c e n d e i n m o d o i s s o e d è a c -
compagnata da un messaggio sul
display multifunzione in caso di di-
sattivazione.
Se la spia rimane accesa quando il
motore gira e la vettura è in marcia,
rivolgersi alla rete PEUGEOT. Spia del sistema di
antibloccaggio delle
ruote (ABS)
Si accende ogni volta che si inseri-
sce il contatto per alcuni secondi.
Se la spia rimane accesa o si ac-
cende a più di 12 Km orari, indica
un'anomalia di funzionamento del si-
stema ABS.
La vettura conserva tuttavia un ser-
vofreno classico.
L'accensione di questa spia, accom-
pagnata da un segnale acustico e da
un messaggio sul display multifun-
zione, indica un'anomalia del siste-
ma ABS.
Rivolgersi alla rete PEUGEOT.
Page 18 of 120
21
CONTROLLO di MARCIA
-
Spia di cintura non
allacciata
La spia si accende quando si
inserisce il contatto se il conducente
non ha allacciato la cintura.
Quando si guida a più di 20 Km orari,
la spia lampeggia per due minuti cir-
ca ed è accompagnata da un segna-
le acustico sempre più forte e da un
messaggio sul display multifunzione.
Q u e s t a s p i a r i m a n e a c c e s a i n o a
quando il conducente non ha allac-
ciato la cintura.
Spia di disattivazione
dell'airbag passeggero
L'accensione di questa spia,
accompagnata da un messaggio sul
display multifunzione, segnala la di-
sattivazione dell'airbag passeggero.
L a s p i a r i m a n e a c c e s a i n o a q u a n d o
l'airbag passeggero rimane disattivato.
In tutti i casi, se la spia lampeggia,
rivolgersi alla rete PEUGEOT.
Spia di airbag
La spia si accende per alcuni secondi
quando si inserisce il contatto.
L'accensione di questa spia con il
motore in moto, accompagnata da
un segnale acustico e da un messag-
gio sul display multifunzione, indica
un'anomalia degli airbag.
Rivolgersi alla rete PEUGEOT. Indicatore della temperatura
del liquido di raffreddamento
- lancetta nella zona
(A),
temperatura corretta,
- lancetta nella zona (B),
temperatura troppo elevata. La
spia di allarme centralizzato
STOP lampeggia.
È indispensabile fermarsi.
Rivolgersi alla rete PEUGEOT. Indicatore della temperatura
dell'olio motore
Quando il motore è in moto, indica la
temperatura dell'olio:
- lancetta nella zona
(C),
temperatura corretta,
- lancetta nella zona (D),
temperatura troppo elevata. Per
diminuire la temperatura, ridurre
la velocità.
Page 19 of 120
21
CONTROLLO di MARCIA
-
Spia di cintura non
allacciata
La spia si accende quando si
inserisce il contatto se il conducente
non ha allacciato la cintura.
Quando si guida a più di 20 Km orari,
la spia lampeggia per due minuti cir-
ca ed è accompagnata da un segna-
le acustico sempre più forte e da un
messaggio sul display multifunzione.
Q u e s t a s p i a r i m a n e a c c e s a i n o a
quando il conducente non ha allac-
ciato la cintura.
Spia di disattivazione
dell'airbag passeggero
L'accensione di questa spia,
accompagnata da un messaggio sul
display multifunzione, segnala la di-
sattivazione dell'airbag passeggero.
L a s p i a r i m a n e a c c e s a i n o a q u a n d o
l'airbag passeggero rimane disattivato.
In tutti i casi, se la spia lampeggia,
rivolgersi alla rete PEUGEOT.
Spia di airbag
La spia si accende per alcuni secondi
quando si inserisce il contatto.
L'accensione di questa spia con il
motore in moto, accompagnata da
un segnale acustico e da un messag-
gio sul display multifunzione, indica
un'anomalia degli airbag.
Rivolgersi alla rete PEUGEOT. Indicatore della temperatura
del liquido di raffreddamento
- lancetta nella zona
(A),
temperatura corretta,
- lancetta nella zona (B),
temperatura troppo elevata. La
spia di allarme centralizzato
STOP lampeggia.
È indispensabile fermarsi.
Rivolgersi alla rete PEUGEOT. Indicatore della temperatura
dell'olio motore
Quando il motore è in moto, indica la
temperatura dell'olio:
- lancetta nella zona
(C),
temperatura corretta,
- lancetta nella zona (D),
temperatura troppo elevata. Per
diminuire la temperatura, ridurre
la velocità.
Page 20 of 120
CONTROLLO di MARCIA
22 -
Display delle posizioni della
leva di selezione del cambio
automatico Spie del cambio automatico
Park (Stazionamento)
Reverse (Retromarcia)
Neutral (Folle)
Drive (Guida)
Modo manuale: 1° rapporto inserito
2° rapporto inserito
3° rapporto inserito
4° rapporto inserito Spia "SPORT"
Si accende quando si selezio-
na il programma
"SPORT".
Spia "NEVE"
Si accende quando si selezio-
na il programma "NEVE".
Anomalia funzionale
Se le spie Sport e Neve lampeggiano
e sono accompagnate da un segnale
acustico e da un messaggio sul di-
splay multifunzione, rivolgersi alla rete
PEUGEOT.
Page 21 of 120
23
CONTROLLO di MARCIA
-
Indicatore di manutenzione
Indica la scadenza della prossima
manutenzione da far effettuare se-
condo il programma di manutenzione
del costruttore.
5 secondi dopo l'inserimento del contat-
to, il contachilometri torna a funzionare
normalmente e il display indica il chilo-
metraggio totale o giornaliero.
Il numero di chilometri mancanti
alla prossima manutenzione è
inferiore a 1 000 Km.
Esempio: si possono ancora percor-
r e r e 9 0 0 K m i n o a l l a p r o s s i m a m a n u -
tenzione.
All'inserimento del contatto e per la
durata di 5 secondi il display indica:
5 secondi dopo l'inserimento del con-
tatto, il contachilometri torna a fun-
zionare normalmente e la chiave di
manutenzione rimane accesa.
Sta a segnalare che fra poco dovrà
essere effettuata una manutenzione.
Il display indica il chilometraggio to-
tale o giornaliero. La scadenza della manutenzione
è stata superata.
All'inserimento del contatto e per la
durata di 5 secondi, la chiave e il chi-
lometraggio trascorso lampeggiano.
Esempio:
la scadenza di manutenzione
è stata superata di 300 Km. La manu-
tenzione della vettura deve essere effet-
tuata molto rapidamente.
All'inserimento del contatto e per la
durata di 5 secondi il display indica:
DISPLAY DEL QUADRO
STRUMENTI
Dopo l'inserimento del contatto, svolge
successivamente tre funzioni:
- indicatore di manutenzione,
- indicatore livello olio motore,
- contachilometri, rimane visualizzato per 30 secondi dopo
l'interruzione del contatto.
Vengono inoltre visualizzate le infor-
mazioni riguardanti il limitatore/regola-
tore di velocità, quando uno di questi
è attivo (vedi il capitolo relativo).
5 secondi dopo l'inserimento del
contatto, il contachilometri torna a
funzionare normalmente e la chia-
ve rimane accesa. Il display indica il
chilometraggio totale o giornaliero.
Funzionamento
Non appena si inserisce il contatto
e per 5 secondi, si accende la chia-
ve che simboleggia le operazioni di
manutenzione. Il display del conta-
chilometri totale indica il numero di
chilometri (arrotondato per difetto)
che si possono ancora percorrere
i n o a l l a p r o s s i m a m a n u t e n z i o n e .
Esempio:
si possono ancora percor-
rere 4 800 Km prima della prossima
manutenzione. All'inserimento del
contatto e per 5 secondi, il display
indica:
Page 22 of 120
CONTROLLO di MARCIA
24 -
Azzeramento dell'indicatore di
manutenzione
La rete PEUGEOT effettua questa
operazione dopo ogni manutenzione.
La procedura di azzeramento è la
seguente:
- Togliere il contatto,
- Premere il pulsante 1 e
mantenerlo premuto,
- Inserire il contatto
Il display dei chilometri inizia un conteggio
alla rovescia di 10 secondi,
- Mantenere il pulsante 1 premuto
per 10 secondi.
Il display indica [= 0] e la chiave spa-
risce. Indicatore di livello olio
motore
All'inserimento del contatto, il livello
d'olio del motore è indicato per 10 se-
condi circa, dopo l'informazione sulla
manutenzione.
Anomalia asta livello d'olio
Il lampeggiamento dei sei segmenti
indica un disfunzionamento reale del-
l'asta di livello d'olio.
Vi è rischio di deterioramento del
motore.
Rivolgersi alla rete PEUGEOT.
Eccedenza d'olio
Il lampeggiamento dei sei quadratini
e la visuazzazione della parola "max"
indicano un'eccedenza d'olio che rischia
di deteriorare il motore.
Se l'eccedenza d'olio è confermata dal-
l a v e r i i c a s u l l ' a s t a m a n u a l e , r i v o l g e r s i
rapidamente alla rete PEUGEOT.
Mancanza d'olio
Il lampeggiamento dei sei segmenti e
la visualizzazione della parola "min"
indicano una mancanza d'olio che ri-
schia di danneggiare il motore.
Se la mancanza d'olio è confermata
d a l l a v e r i i c a s u l l ' a s t a m a n u a l e , r a b -
boccare imperativamente. L a v e r i i c a d e l l i v e l l o c o n l ' a s t a è
valida solo se il veicolo si trova
su un terreno piano, con il moto-
re fermo da almeno 15 minuti.
Page 23 of 120
25
CONTROLLO di MARCIA
-
CONTACHILOMETRI
Premendo una volta il pulsante 1 viene
visualizzato in alternanza:
- il chilometraggio totale
- il chilometraggio giornaliero,
- il limitatore o il regolatore di velocità quando uno di questi
viene selezionato con il motore
acceso.
Per azzerare il contatore giornaliero
quando è visualizzato, premere il pul-
sante 1 i n o a q u a n d o c o m p a i o n o g l i
zeri.
REOSTATO D'ILLUMINAZIONE
Con le luci accese, premere il pul-
s a n t e p e r m o d i i c a r e l ' i n t e n s i t à d e l -
l'illuminazione del posto di guida.
Quando l'illuminazione raggiunge la
regolazione minima (o massima), ri-
lasciare il pulsante e poi premerlo di
nuovo per aumentarla (o diminuirla).
Non appena l'illuminazione raggiunge
l'intensità voluta, rilasciare il pulsante.
SEGNALE DI
EMERGENZA
Premere il pulsante: gli indicatori di
direzione lampeggiano.
Funziona anche con il contatto disin-
serito.
Accensione automatica delle
luci di emergenza
Durante una frenata di emergenza, in
funzione della decelerazione, le luci
di emergenza si accendono automa-
ticamente. Si spengono automatica-
mente alla prima accelerazione.
Possono essere spente premendo il
relativo pulsante.
Page 24 of 120
DISPLAY MULTIFUNZIONE
26 -

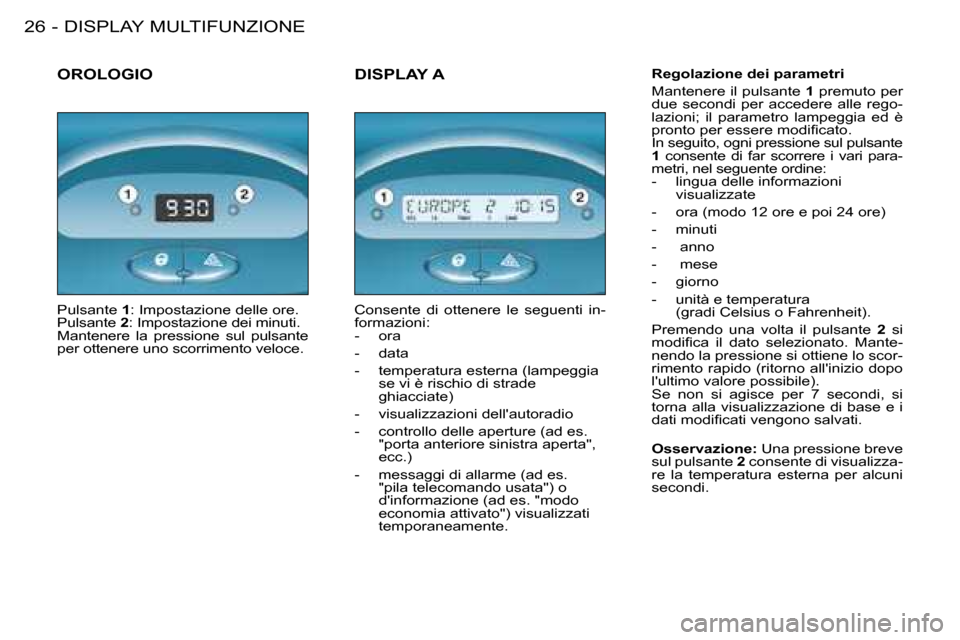

OROLOGIO Regolazione dei parametri
Mantenere il pulsante 1 premuto per
due secondi per accedere alle rego-
lazioni; il parametro lampeggia ed è
p r o n t o p e r e s s e r e m o d i i c a t o .
In seguito, ogni pressione sul pulsante
1 consente di far scorrere i vari para-
metri, nel seguente ordine:
- lingua delle informazioni visualizzate
- ora (modo 12 ore e poi 24 ore)
- minuti
- anno
- mese
- giorno
- unità e temperatura (gradi Celsius o Fahrenheit).
Premendo una volta il pulsante 2 si
m o d i i c a i l d a t o s e l e z i o n a t o . M a n t e -
nendo la pressione si ottiene lo scor-
rimento rapido (ritorno all'inizio dopo
l'ultimo valore possibile).
Se non si agisce per 7 secondi, si
torna alla visualizzazione di base e i
d a t i m o d i i c a t i v e n g o n o s a l v a t i .
Osservazione: Una pressione breve
sul pulsante 2 consente di visualizza-
re la temperatura esterna per alcuni
secondi.
Pulsante
1: Impostazione delle ore.
Pulsante 2: Impostazione dei minuti.
Mantenere la pressione sul pulsante
per ottenere uno scorrimento veloce.DISPLAY A
Consente di ottenere le seguenti in-
formazioni:
- ora
- data
- temperatura esterna (lampeggia se vi è rischio di strade
ghiacciate)
- visualizzazioni dell'autoradio
- controllo delle aperture (ad es. "porta anteriore sinistra aperta",
ecc.)
- messaggi di allarme (ad es. "pila telecomando usata") o
d'informazione (ad es. "modo
economia attivato") visualizzati
temporaneamente.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
