INFORMAZIONI PRATICHE
-
Accesso alla ruota di scorta e al
cric
La ruota si trova all'esterno, sotto il
bagagliaio, ed è mantenuta da un
cestello in metallo.
- Estrarre dal bagagliaio la manovella smontaruota 1 issata
sul rivestimento posteriore
destro del bagagliaio .
- Allentare la vite di mantenimento del cestello della ruota di scorta
che si trova all'interno del
bagagliaio, sotto il tappetino ,
utilizzando la manovella
smontaruota 1.
- Sollevare il cestello per liberare il gancio posteriormente, quindi
lasciarlo scendere.
- Estrarre il contenitore del cric 2,
che si trova nella ruota di scorta.
SOSTITUZIONE DI UNA RUOTA
Smontaggio della ruota
- Bloccare la parte posteriore della ruota, diametralmente opposta a
quella da sostituire, utilizzando il
contenitore del cric.
- Liberare il copricerchio con la manovella smontaruota tirando
a livello del passaggio della
valvola.
- Sbloccare le viti della ruota.
- Fissare il cric ad uno dei punti E previsti sul bordo del
longherone, il più vicino possibile
alla ruota da sostituire. La base
di appoggio del cric deve essere
a contatto con il suolo su tutta la
supericie.
- Alzare la vettura, svitare completamente le viti e togliere
la ruota.
Stazionamento del veicolo
- Se possibile, immobilizzare il
veicolo su un terreno orizzontale,
stabile e non scivoloso.
- Inserire il freno a mano e poi la prima marcia o la retromarcia
(posizione P per le versioni con
cambio automatico).

INFORMAZIONI PRATICHE
94 -

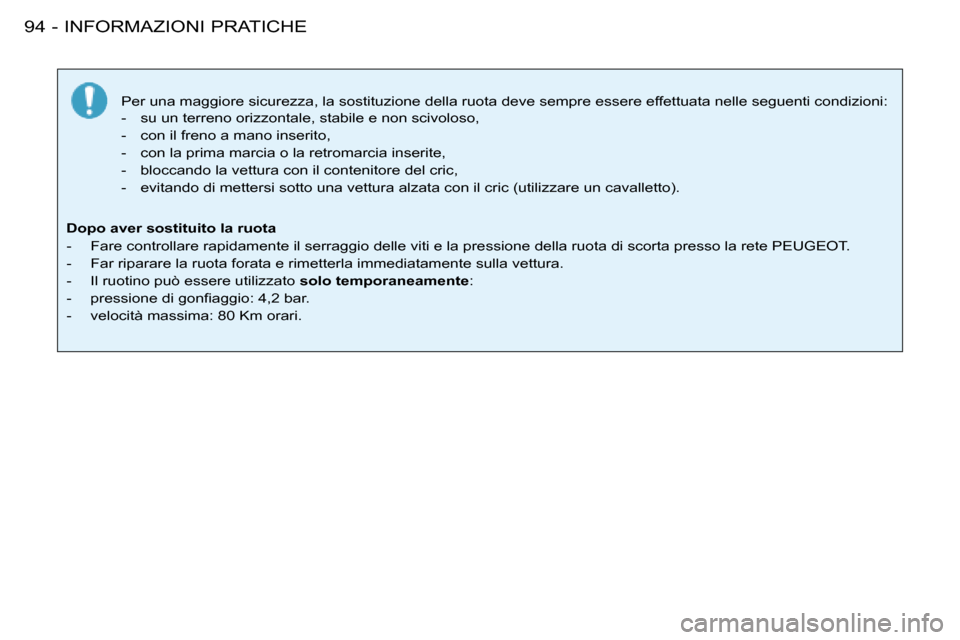

Per una maggiore sicurezza, la sostituzione della ruota deve sempre essere effettuata nelle seguenti condizioni:
- su un terreno orizzontale, stabile e non scivoloso,
- con il freno a mano inserito,
- con la prima marcia o la retromarcia inserite,
- bloccando la vettura con il contenitore del cric,
- evitando di mettersi sotto una vettura alzata con il cric (util izzare un cavalletto).
Dopo aver sostituito la ruota
- Fare controllare rapidamente il serraggio delle viti e la pre ssione della ruota di scorta presso la rete PEUGEOT.
- Far riparare la ruota forata e rimetterla immediatamente sulla vettura.
- Il ruotino può essere utilizzato solo temporaneamente:
- pressione di goniaggio: 4,2 bar.
- velocità massima: 80 Km orari.

95
INFORMAZIONI PRATICHE
-
PARTICOLARITÀ RELATIVE
AI CERCHI IN ALLUMINIORimontaggio della ruota di
scorta
Se il veicolo è dotato di una ruota
di scorta in lamiera, quando la si
rimonta è normale che le rondelle
delle viti non siano a contatto con
il cerchio. La ruota di scorta viene
mantenuta dal sostegno conico di
ognuna delle viti. Viti antifurto
Se le ruote sono dotate di bulloni antifurto
(uno per ogni ruota), occorre rimuovere
la borchia cromata e l'elemento protetti-
vo di plastica che li ricopre, utilizzando
l'attrezzo
giallo (situato nella scatola
issata sul lato sinistro del bagagliaio),
prima di svitarli con la bussola antifurto
(situata nel cassetto ripostiglio) e con la
chiave smontaruote, situata nel rivesti-
mento posteriore destro del bagagliaio.
Osservazione: segnarsi il numero di
codice inciso sulla testa della bussola
antifurto, che consentirà di procurarsi
una copia di questa bussola presso
la rete PEUGEOT.
Montaggio dei pneumatici da
neve
Se il veicolo è dotato di pneumatici
da neve montati su cerchi in lamiera,
occorre utilizzare
imperativamente
le viti speciiche disponibili presso la
rete PEUGEOT.
Borchie delle viti
Le viti delle ruote in alluminio sono
ricoperte di borchie cromate.
Toglierle con l'attrezzo giallo
4 prima
di allentare le viti.
L'attrezzo 4 si trova sul rivestimento
posteriore destro del bagagliaio.

INFORMAZIONI PRATICHE
96 -
Luci anabbaglianti H7 55 W/
luci abbaglianti H1 55 W
F Togliere il coperchio di
protezione A per la lampadina
H7 55 W o B per la lampadina
H1 55 W.
F Scollegare il o i connettori C.
F Fare pressione sull'estremità del
o dei ganci di issaggio D per
liberarla. Sostituire la lampadina
difettosa.SOSTITUZIONE DI UNA
LAMPADINA
Per un accesso più facile, dal lato
destro , rimuovere il tubo di riforni-
mento del serbatoio del lavacristallo:
F allineare le tacche ruotando
F tirare verso l'alto.
1. Luci anabbaglianti/luci
abbaglianti
2. Luci di posizione
3. Indicatori di direzione F
Prima del rimontaggio, accertarsi
che le tacche di orientamento
siano nella posizione giusta e
che il o i ganci di issaggio siano
ben chiusi.
F Ricollegare il connettore.
F Rimettere il coperchio di
protezione e poi il tubo di
rifornimento del serbatoio del
lavacristallo (lato destro).

97
INFORMAZIONI PRATICHE
-
Indicatori di direzione
PY 21 W ambra
F
Girare il connettore del portalampada
3 di un quarto di giro (verso la parte
anteriore del veicolo) e toglierlo.
F Sostituire la lampadina. Ripetitore laterale di
indicatore di direzione
WY 5 W ambra
F
Spingere in avanti il ripetitore e
rimuoverlo.
F Sostituire il ripetitore.
Per procurarsi un ripetitore, rivolgersi
alla rete PEUGEOT.
Luci di posizione W 5 W
F

Girare il connettore del portalampada
2 di un quarto di giro e toglierlo.
F Sostituire la lampadina.
Toccare le lampadine con
un panno asciutto.
I proiettori sono dotati di
vetri in policarbonato rive-
stiti con una vernice protettiva. Non
pulirli con un panno asciutto o
abrasivo, né con prodotti deter-
genti o solventi.
Utilizzare una spugna e dell'acqua
insaponata.
Lavaggio ad alta pressione
Se si utilizza questo tipo di lavag-
gio su macchie persistenti, non
insistere sui proiettori, sulle luci e
sul loro contorno, onde evitare di
danneggiarne la vernice e la guar-
nizione di tenuta.

INFORMAZIONI PRATICHE
98 -
Liberare il rivestimento laterale del
bagagliaio.
Staccare il rivestimento di gomma-
piuma e far passare la mano dietro la
gommapiuma per accedere al dado
ad alette.
Togliere il dado ad alette.
Liberare il gruppo ottico.
Premere sul nasello A e scollegare il
connettore.
Togliere la gommapiuma.
Allontanare le linguette B e togliere
la piastra portalampade.
Sostituire la lampadina difettosa.
Durante il rimontaggio, rimontare cor-
rettamente il portalampada, il gruppo
ottico e il rivestimento in gommapiuma. Terza luce di stop
5 lampadine W 5 W
Con una chiave da 10 mm, svitare i
2 dadi
A.
Liberare il blocco ottico.
Premere sulle linguette B per liberare
il porta lampada.
Sostituire la lampadina difettosa.

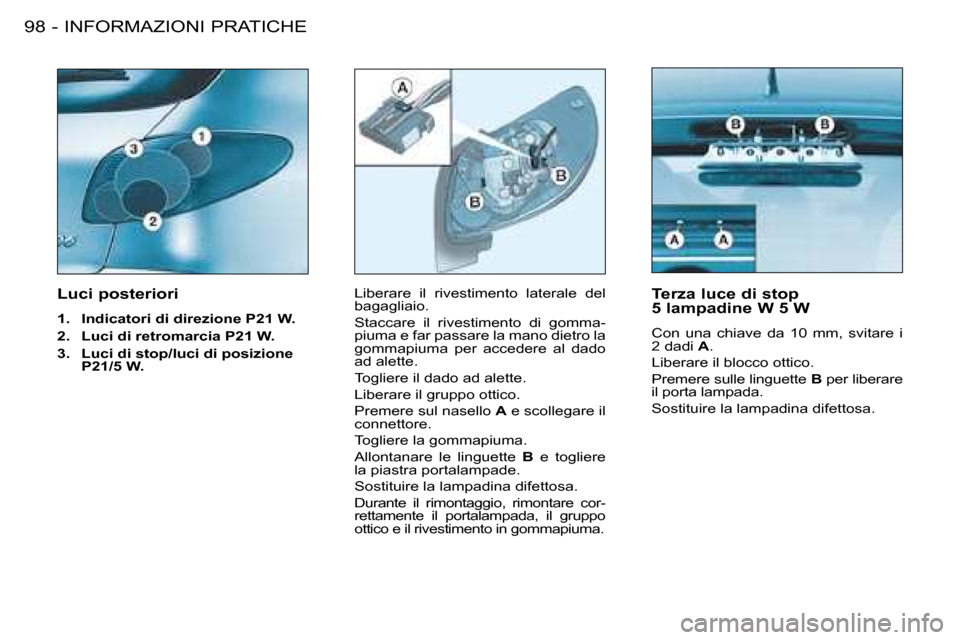

Luci posteriori
1.
Indicatori di direzione P21 W.
2. Luci di retromarcia P21 W.
3. Luci di stop/luci di posizione
P21/5 W.

99
INFORMAZIONI PRATICHE
-
Proiettori antinebbia anteriori
H1 55 W
Premere sotto lo sportellino d'accesso
per aprirlo.
Aprire lo sportellino.
Girare il coperchio per toglierlo.
Scollegare la lampadina.
Premere sulle due estremità del
gancio di issaggio per liberare la
lampadina. Luce antinebbia posteriore
P21 W
Sganciare il gruppo ottico.
Girare di un quarto di giro il connettore
portalampada e toglierlo.
Sostituire la lampadina.

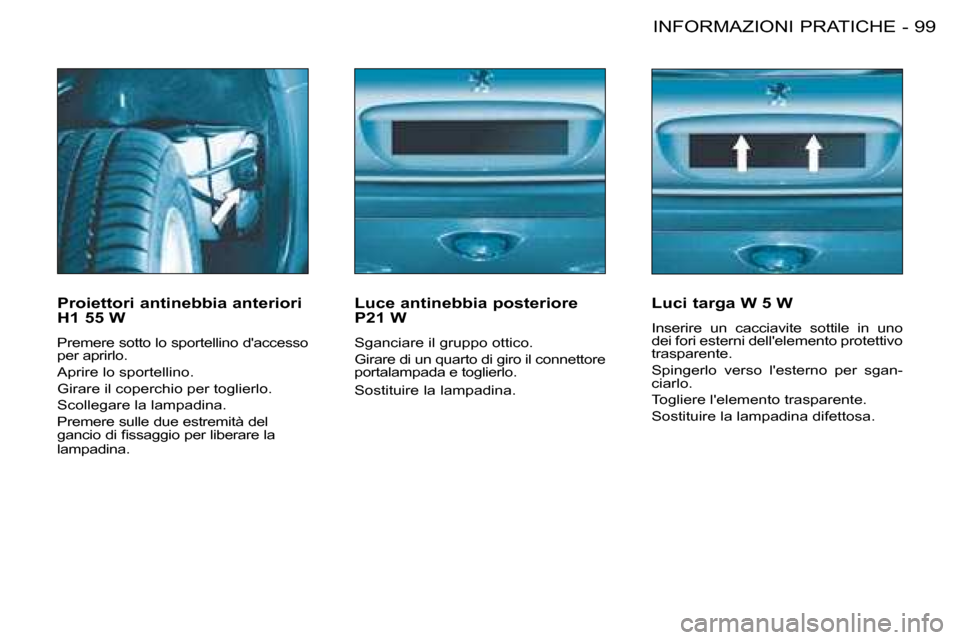

Luci targa W 5 W
Inserire un cacciavite sottile in uno
dei fori esterni dell'elemento protettivo
trasparente.
Spingerlo verso l'esterno per sgan-
ciarlo.
Togliere l'elemento trasparente.
Sostituire la lampadina difettosa.

INFORMAZIONI PRATICHE
100 -
SOSTITUZIONE DI UN FUSIBILE
Le scatole dei fusibili si trovano sotto
il cruscotto e nel vano motore.
Funzionante Bruciato
Pinza A
Scatola dei fusibili cruscotto
Svitare la vite di un quarto di giro con
una moneta, quindi togliere il coper-
chio per accedere ai fusibili.
I fusibili di ricambio e la pinza
A sono
issati all'interno del coperchio della
scatola di fusibili del cruscotto. Smontaggio e montaggio di un fusibile
Prima di sostituire un fusibile, è necessario sapere qual è la ca
usa del guasto e
rimediarvi. I numeri dei fusibili sono indicati sulla scatola d ei fusibili.
Utilizzare la pinza A.
Sostituire sempre un fusibile difettoso (lettura secondo fusib ile) con un
fusibile dello stesso amperaggio.
