2008 PEUGEOT 206 Manuel du propriétaire (in French)

95
INFORMATIONS PRATIQUES
-
PARTICULARITÉS LIÉES AUX
ROUES ALUMINIUMRemontage de la roue de
secours
Si votre véhicule est équipé d’une
roue de secours en tôle, lors de la
ixation de celle-ci, il est normal de
constater que les rondelles des vis
ne viennent pas en contact avec la
jante. Le maintien de la roue de se-
cours est assuré par l’appui conique
de chaque vis. Vis antivol
Si vos roues sont équipées de vis
antivol (une par roue), il faut déposer
de celle-ci le cabochon chromé, puis
le cache plastique la recouvrant, à
l’aide de l’outil
jaune (situé dans la
boîte ixée sur le côté gauche du cof -
fre), avant de la dévisser à l’aide de
la douille antivol (située dans la boîte
à gant) et de la clé démonte roue, si-
tuée dans la doublure arrière droite
du coffre.
Remarque : notez soigneusement le
numéro de code gravé sur la tête de
la douille antivol. Il vous permettra de
vous procurer, dans votre réseau, un
double de cette douille.
Montage de pneus neige
Si vous équipez votre véhicule de
pneus neige montés sur des jantes
en tôle, il faut
impérativement utili-
ser des vis spéciiques disponibles
dans le réseau PEUGEOT.
Cabochons de vis
Les vis des roues aluminium sont re-
couvertes de cabochons chromés.
Retirez-les à l’aide de l’outil jaune
4
avant de desserrer les vis.
L’outil 4 est situé sur la doublure ar-
rière droite du coffre.

INFORMATIONS PRATIQUES
96 -

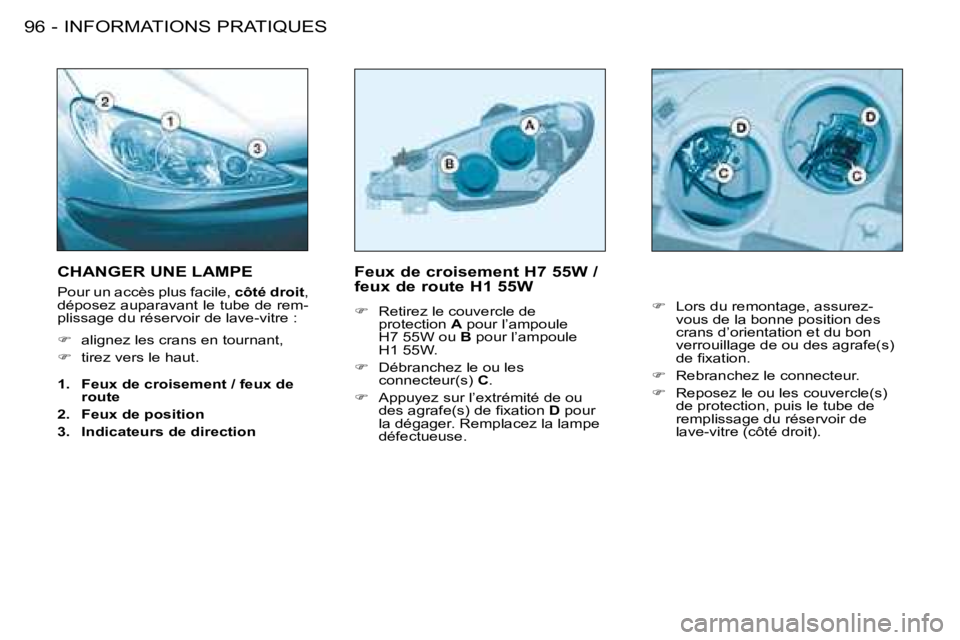

Feux de croisement H7 55W /
feux de route H1 55W
F Retirez le couvercle de
protection A pour l’ampoule
H7 55W ou B pour l’ampoule
H1 55W.
F Débranchez le ou les
connecteur(s) C.
F Appuyez sur l’extrémité de ou
des agrafe(s) de ixation D pour
la dégager. Remplacez la lampe
défectueuse.CHANGER UNE LAMPE
Pour un accès plus facile, côté droit,
déposez auparavant le tube de rem-
plissage du réservoir de lave-vitre :
F alignez les crans en tournant,
F tirez vers le haut.
1. Feux de croisement / feux de
route
2. Feux de position
3. Indicateurs de direction F
Lors du remontage, assurez-
vous de la bonne position des
crans d’orientation et du bon
verrouillage de ou des agrafe(s)
de ixation.
F Rebranchez le connecteur.
F Reposez le ou les couvercle(s)
de protection, puis le tube de
remplissage du réservoir de
lave-vitre (côté droit).

97
INFORMATIONS PRATIQUES
-
Clignotants PY21W ambre
F Tournez le connecteur douille 3
d’un quart de tour (vers l’avant
du véhicule) et retirez-le.
F Remplacez la lampe. Répétiteur latéral de
clignotant WY5W ambre
F
Poussez le répétiteur vers
l’avant et dégagez-le.
F Retirez le répétiteur et
remplacez-le.
Pour vous le procurez, contactez le
réseau PEUGEOT.
Feux de position W5W
F
Tournez le connecteur douille 2
d’un quart de tour et retirez-le.
F Remplacez la lampe.
Manipulez les lampes
avec un chiffon sec.
Les projecteurs sont équi-
pés de glaces en poly-
carbonate revêtues d’un
vernis protecteur. Ne pas les net-
toyer avec un chiffon sec ou
abrasif, ni avec un produit dé-
tergent ou solvant.
Utilisez une éponge et de l’eau sa-
vonneuse.
Lavage haute-pression
En utilisant ce type de lavage sur
des salissures persistantes, n’in-
sistez pas sur les projecteurs, les
feux et leur contour pour éviter de
détériorer leur vernis et leur joint
d’étanchéité.

INFORMATIONS PRATIQUES
98 -
Déclippez la garniture latérale de
coffre.
Déclippez le cache en mousse et
passez la main derrière la mousse
pour atteindre l’écrou papillon.
Retirez l’écrou papillon.
Dégagez le bloc feux.
Appuyez sur l’ergot A et débranchez
le connecteur.
Retirez la mousse.
Ecartez les languettes B et retirez la
platine porte-lampes.
Remplacez la lampe défectueuse.
Lors du remontage, veillez à la bon-
ne remise en place du porte-lampes,
du feu et du cache en mousse. Troisième feu stop 5 lampes
W5W
A l’aide d’une clé de 10 mm, dévis-
sez les 2 écrous
A.
Dégagez le bloc feux.
Pincez les deux languettes B pour
dégager le porte-lampes.
Remplacez la lampe défectueuse.

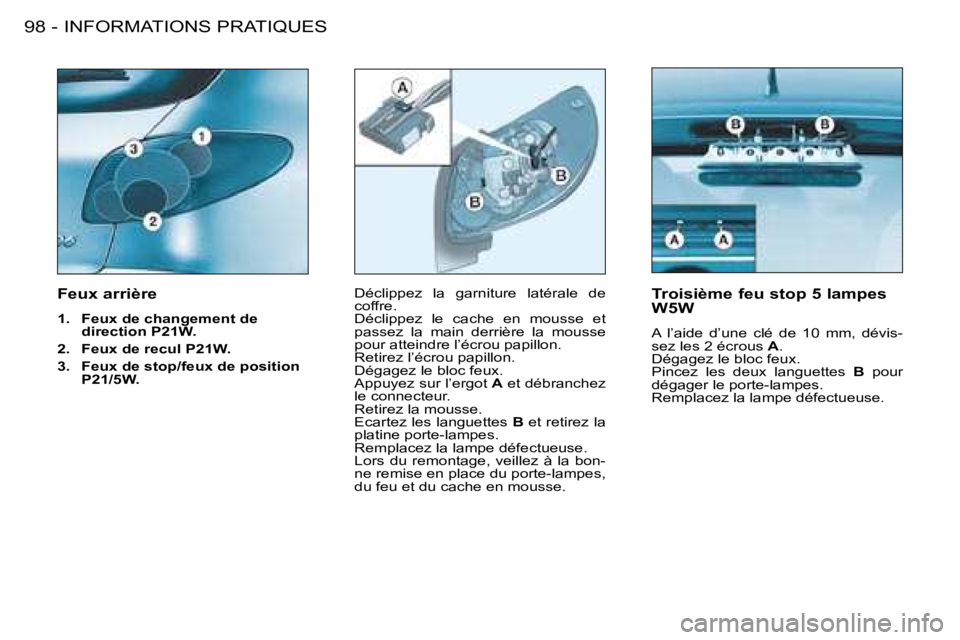

Feux arrière
1.
Feux de changement de
direction P21W.
2. Feux de recul P21W.
3. Feux de stop/feux de position
P21/5W.

99
INFORMATIONS PRATIQUES
-
Projecteurs antibrouillard
avant H1 55W
Appuyez sous la trappe d’accès pour
la dégager.
Ouvrez la trappe.
Tournez le couvercle pour le dépo-
ser.
Débranchez la lampe.
Appuyez sur les deux extrémités de
l’agrafe de ixation pour dégager la

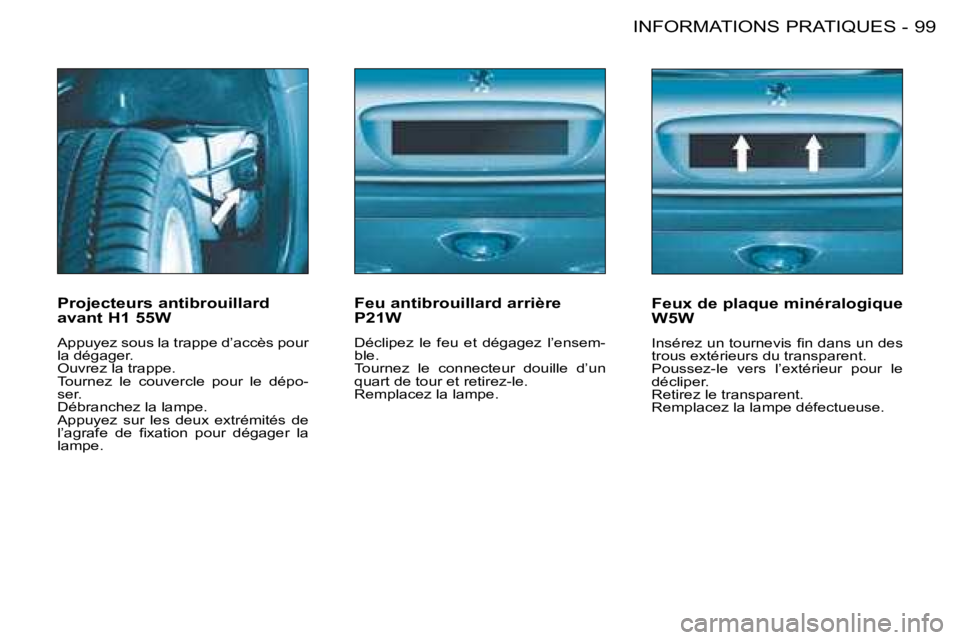

lampe. Feu antibrouillard arrière
P21W
Déclipez le feu et dégagez l’ensem-
ble.
Tournez le connecteur douille d’un
quart de tour et retirez-le.
Remplacez la lampe.
Feux de plaque minéralogique
W5W
Insérez un tournevis in dans un des
trous extérieurs du transparent.
Poussez-le vers l’extérieur pour le
décliper.
Retirez le transparent.
Remplacez la lampe défectueuse.

INFORMATIONS PRATIQUES
100 -
CHANGER UN FUSIBLE
Les boîtes à fusibles sont placées
sous la planche de bord et dans le
compartiment moteur.
Bon Mauvais
Pince A
Boîte à fusibles planche de
bord
Dévissez la vis d’un quart de tour
avec une pièce de monnaie puis
déposez le couvercle pour accéder
aux fusibles.
Les fusibles de rechanges et la
pince
A sont ixés sur l’intérieur du
couvercle de la boîte à fusibles de la
planche de bord. Dépose et pose d’un fusible
Avant de remplacer un fusible, il est nécessaire de connaître la
cause de l’inci-
dent et d’y avoir remédié. Les numéros des fusibles sont indiqué s sur la boîte à
fusibles.
Utilisez la pince A.
Remplacer toujours un fusible défectueux (lecture selon fu sible) par un
fusible de calibre équivalent.

INFORMATIONS PRATIQUES
100 -
CHANGER UN FUSIBLE
Les boîtes à fusibles sont placées
sous la planche de bord et dans le
compartiment moteur.
Bon Mauvais
Pince A
Boîte à fusibles planche de
bord
Dévissez la vis d’un quart de tour
avec une pièce de monnaie puis
déposez le couvercle pour accéder
aux fusibles.
Les fusibles de rechanges et la
pince
A sont ixés sur l’intérieur du
couvercle de la boîte à fusibles de la
planche de bord. Dépose et pose d’un fusible
Avant de remplacer un fusible, il est nécessaire de connaître la
cause de l’inci-
dent et d’y avoir remédié. Les numéros des fusibles sont indiqué s sur la boîte à
fusibles.
Utilisez la pince A.
Remplacer toujours un fusible défectueux (lecture selon fu sible) par un
fusible de calibre équivalent.

101
INFORMATIONS PRATIQUES
-

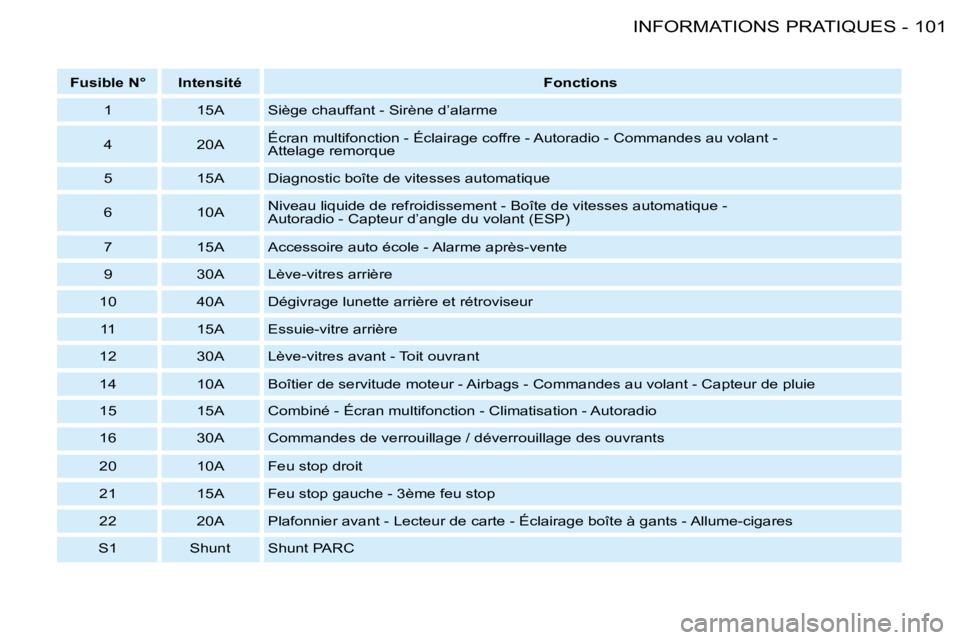

Fusible N° Intensité Fonctions
1 15A Siège chauffant - Sirène d’alarme
4 20A Écran multifonction - Éclairage coffre - Autoradio - Commandes au vola
nt -
Attelage remorque
5 15A Diagnostic boîte de vitesses automatique
6 10A Niveau liquide de refroidissement - Boîte de vitesses automatiqu
e -
Autoradio - Capteur d’angle du volant (ESP)
7 15A Accessoire auto école - Alarme après-vente
9 30A Lève-vitres arrière
10 40A Dégivrage lunette arrière et rétroviseur 11 15A Essuie-vitre arrière
12 30A Lève-vitres avant - Toit ouvrant
14 10A Boîtier de servitude moteur - Airbags - Commandes au volant - C apteur de pluie
15 15A Combiné - Écran multifonction - Climatisation - Autoradio
16 30A Commandes de verrouillage / déverrouillage des ouvrants
20 10A Feu stop droit
21 15A Feu stop gauche - 3ème feu stop
22 20A Plafonnier avant - Lecteur de carte - Éclairage boîte à ga nts - Allume-cigares
S1 Shunt Shunt PARC
