TIPOS DE LÂMPADAS fig. 14
No veículo estão instalados diferentes tipos de lâmpadas:
A. Lâmpadas de vidro: são introduzidas à pressão.
Para as retirar, é necessário puxar.
B. Lâmpadas de baioneta: para extraí-las do relativo por-
ta-lâmpada, premir o bolbo, rodá-lo em sentido anti-
horário, em seguida, extraí-lo.
C. Lâmpadas cilíndricas: para as retirar, soltar dos re-
spectivos contactos.
D. Lâmpadas de halogéneo: para remover a lâmpada, re-
tirar a mola de bloqueio do respectivo alojamento.
E. Lâmpadas de halogéneo: para remover a lâmpada, re-
tirar a mola de bloqueio do respectivo alojamento.

–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A–
–
55W
55W
24W
–
5W
–
–
5W
55W
16W
16W
–
5W
5W
5WLED
LED
D1S(*) / H7
H1(*) / H7
PY 24W
LED
WY5W
LED
LED
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W
EM EMERGÊNCIA177
4
(*) Lâmpada de descarga de gás Xénon

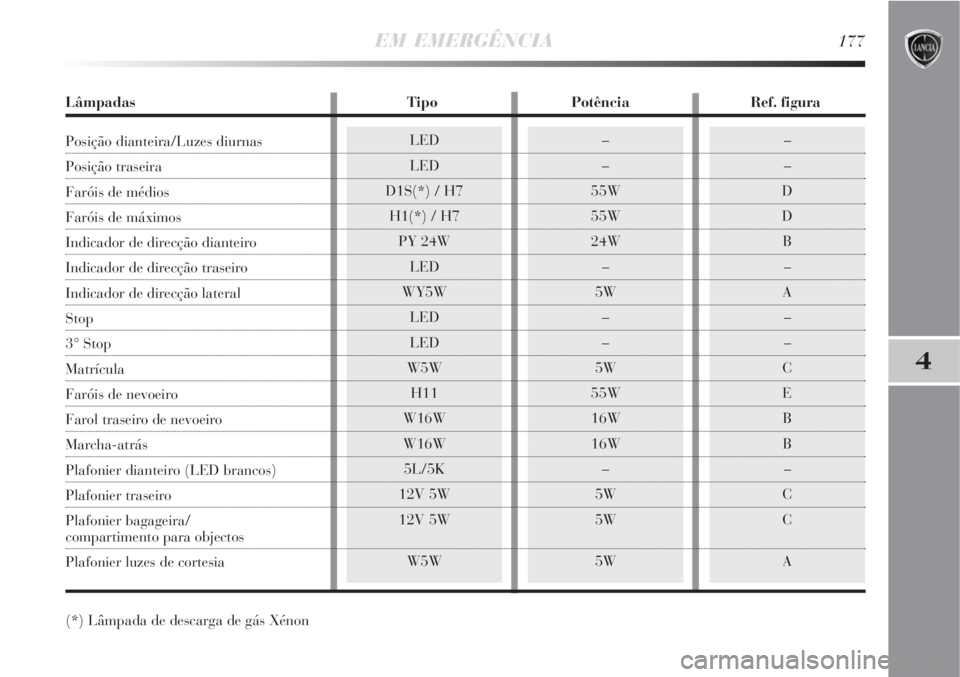

Lâmpadas Tipo Potência Ref. figura
Posição dianteira/Luzes diurnas
Posição traseira
Faróis de médios
Faróis de máximos
Indicador de direcção dianteiro
Indicador de direcção traseiro
Indicador de direcção lateral
Stop
3° Stop
Matrícula
Faróis de nevoeiro
Farol traseiro de nevoeiro
Marcha-atrás
Plafonier dianteiro (LED brancos)
Plafonier traseiro
Plafonier bagageira/
compartimento para objectos
Plafonier luzes de cortesia

178EM EMERGÊNCIA
SUBSTITUIÇÃO DA LÂMPADA
EXTERNA

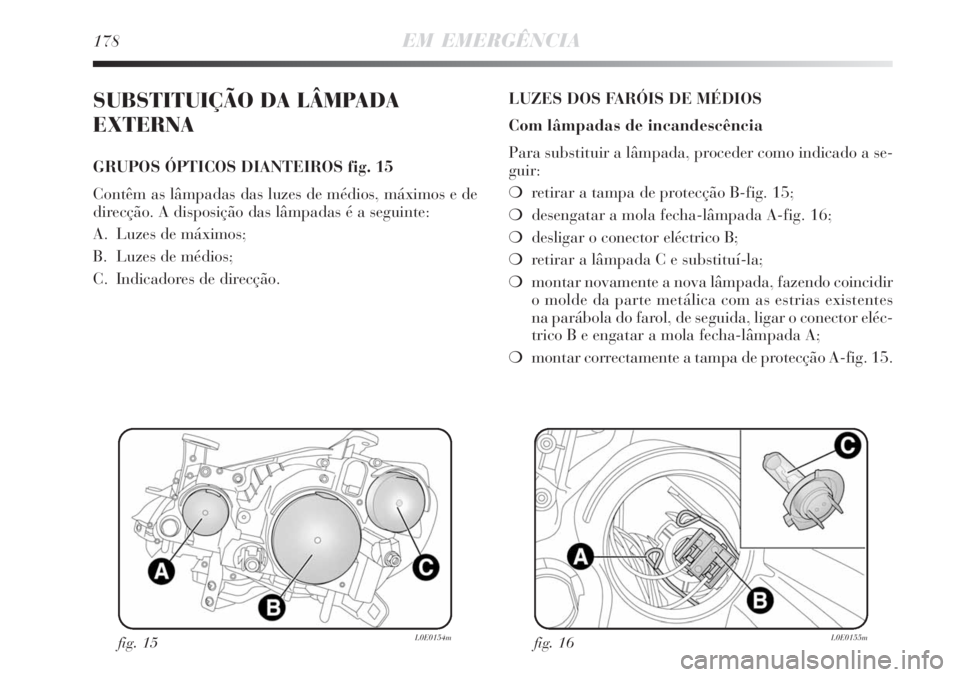

GRUPOS ÓPTICOS DIANTEIROS fig. 15
Contêm as lâmpadas das luzes de médios, máximos e de
direcção. A disposição das lâmpadas é a seguinte:
A. Luzes de máximos;
B. Luzes de médios;
C. Indicadores de direcção.LUZES DOS FARÓIS DE MÉDIOS
Com lâmpadas de incandescência
Para substituir a lâmpada, proceder como indicado a se-
guir:
retirar a tampa de protecção B-fig. 15;
desengatar a mola fecha-lâmpada A-fig. 16;
desligar o conector eléctrico B;
retirar a lâmpada C e substituí-la;
montar novamente a nova lâmpada, fazendo coincidir
o molde da parte metálica com as estrias existentes
na parábola do farol, de seguida, ligar o conector eléc-
trico B e engatar a mola fecha-lâmpada A;
montar correctamente a tampa de protecção A-fig. 15.
fig. 15L0E0154mfig. 16L0E0155m

EM EMERGÊNCIA179
4

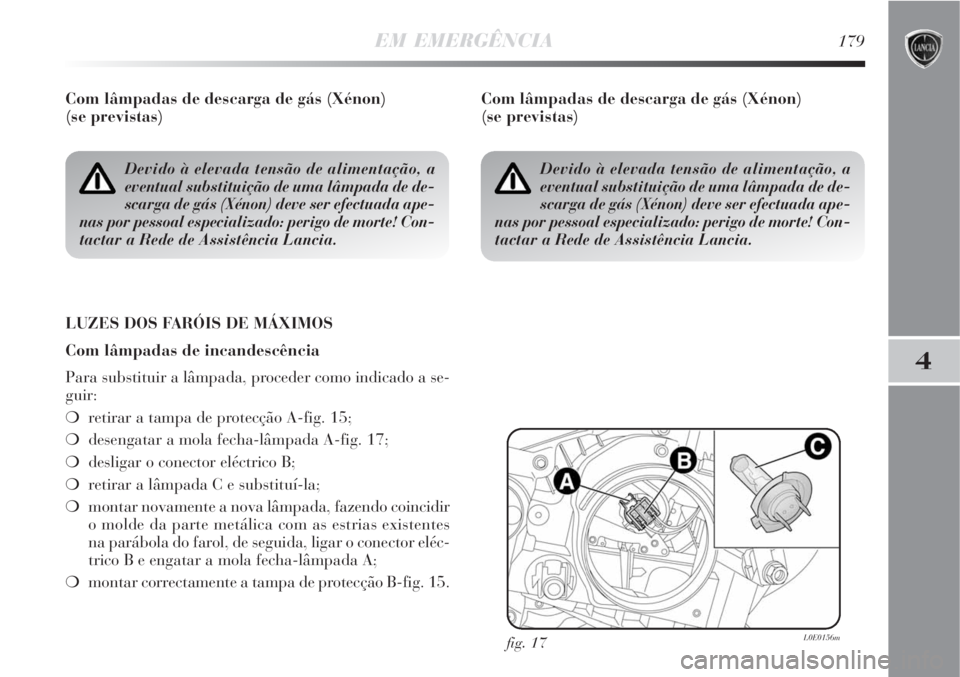

Com lâmpadas de descarga de gás (Xénon)
(se previstas)
LUZES DOS FARÓIS DE MÁXIMOS
Com lâmpadas de incandescência
Para substituir a lâmpada, proceder como indicado a se-
guir:
retirar a tampa de protecção A-fig. 15;
desengatar a mola fecha-lâmpada A-fig. 17;
desligar o conector eléctrico B;
retirar a lâmpada C e substituí-la;
montar novamente a nova lâmpada, fazendo coincidir
o molde da parte metálica com as estrias existentes
na parábola do farol, de seguida, ligar o conector eléc-
trico B e engatar a mola fecha-lâmpada A;
montar correctamente a tampa de protecção B-fig. 15.
fig. 17L0E0156m
Devido à elevada tensão de alimentação, a
eventual substituição de uma lâmpada de de-
scarga de gás (Xénon) deve ser efectuada ape-
nas por pessoal especializado: perigo de morte! Con-
tactar a Rede de Assistência Lancia.
Com lâmpadas de descarga de gás (Xénon)
(se previstas)
Devido à elevada tensão de alimentação, a
eventual substituição de uma lâmpada de de-
scarga de gás (Xénon) deve ser efectuada ape-
nas por pessoal especializado: perigo de morte! Con-
tactar a Rede de Assistência Lancia.

180EM EMERGÊNCIA
LUZES DE POSIÇÃO/LUZES DIURNAS
As luzes de posição/luzes diurnas são de LED.
Para a substituição dirigir-se à Rede de Assistência Lan-
cia.

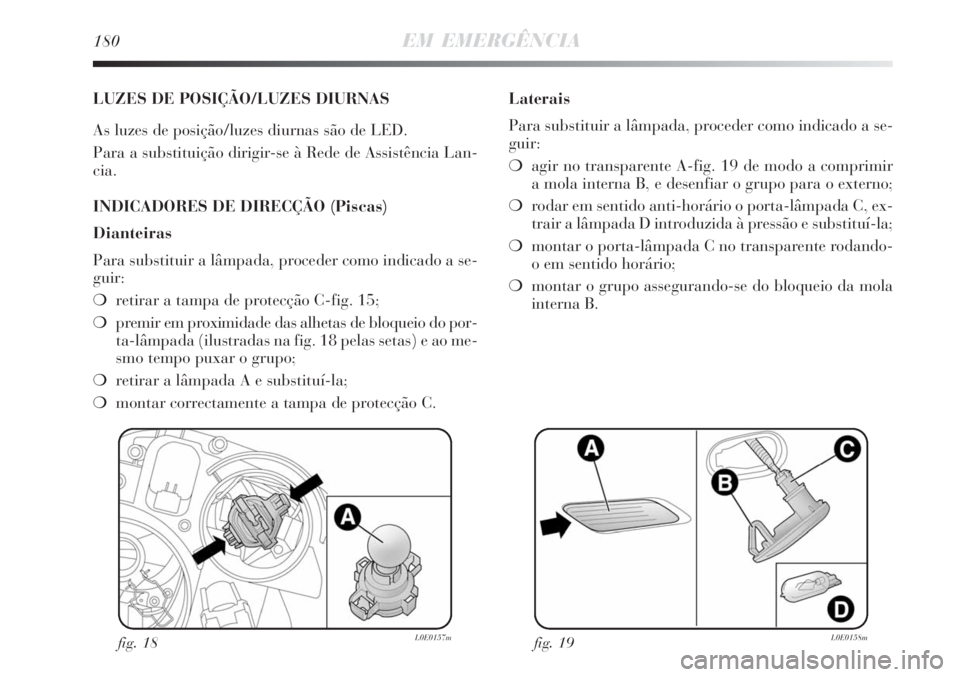

INDICADORES DE DIRECÇÃO (Piscas)
Dianteiras
Para substituir a lâmpada, proceder como indicado a se-
guir:
retirar a tampa de protecção C-fig. 15;
premir em proximidade das alhetas de bloqueio do por-
ta-lâmpada (ilustradas na fig. 18 pelas setas) e ao me-
smo tempo puxar o grupo;
retirar a lâmpada A e substituí-la;
montar correctamente a tampa de protecção C.Laterais
Para substituir a lâmpada, proceder como indicado a se-
guir:
agir no transparente A-fig. 19 de modo a comprimir
a mola interna B, e desenfiar o grupo para o externo;
rodar em sentido anti-horário o porta-lâmpada C, ex-
trair a lâmpada D introduzida à pressão e substituí-la;
montar o porta-lâmpada C no transparente rodando-
o em sentido horário;
montar o grupo assegurando-se do bloqueio da mola
interna B.
fig. 18L0E0157mfig. 19L0E0158m

EM EMERGÊNCIA181
4

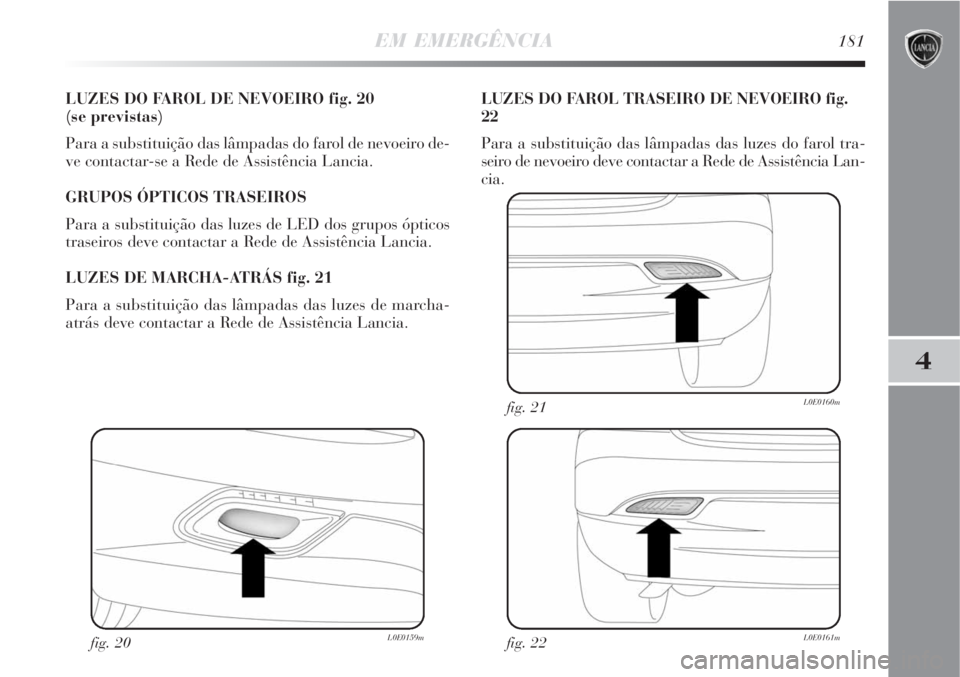

LUZES DO FAROL DE NEVOEIRO fig. 20
(se previstas)
Para a substituição das lâmpadas do farol de nevoeiro de-
ve contactar-se a Rede de Assistência Lancia.
GRUPOS ÓPTICOS TRASEIROS
Para a substituição das luzes de LED dos grupos ópticos
traseiros deve contactar a Rede de Assistência Lancia.
LUZES DE MARCHA-ATRÁS fig. 21
Para a substituição das lâmpadas das luzes de marcha-
atrás deve contactar a Rede de Assistência Lancia.LUZES DO FAROL TRASEIRO DE NEVOEIRO fig.
22
Para a substituição das lâmpadas das luzes do farol tra-
seiro de nevoeiro deve contactar a Rede de Assistência Lan-
cia.
fig. 20L0E0159mfig. 22L0E0161m
fig. 21L0E0160m

182EM EMERGÊNCIA

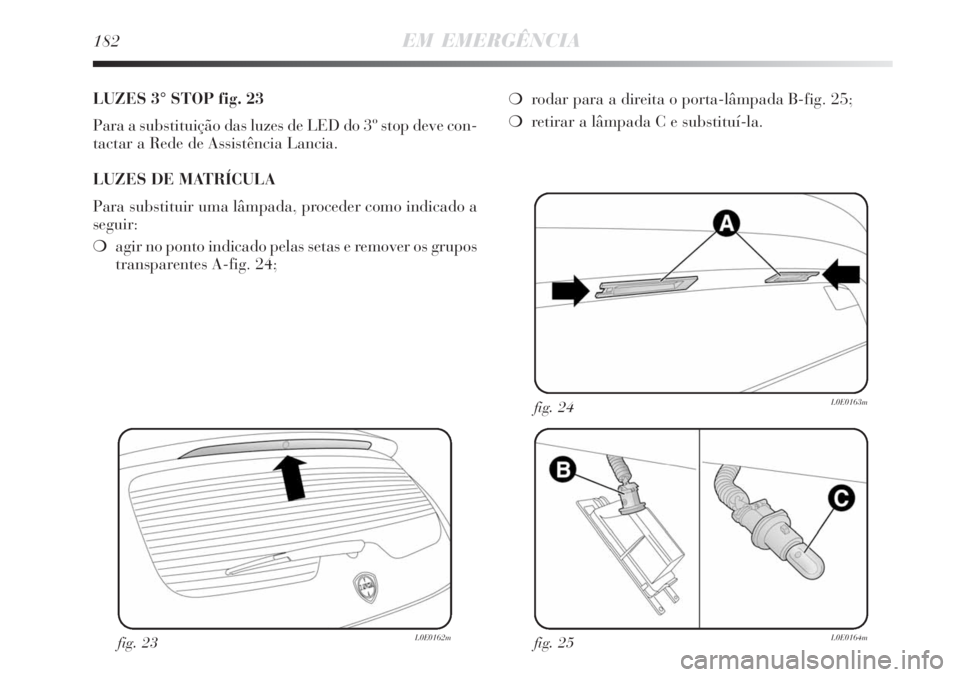

LUZES 3° STOP fig. 23
Para a substituição das luzes de LED do 3º stop deve con-
tactar a Rede de Assistência Lancia.
LUZES DE MATRÍCULA
Para substituir uma lâmpada, proceder como indicado a
seguir:
agir no ponto indicado pelas setas e remover os grupos
transparentes A-fig. 24;
fig. 23L0E0162mfig. 25L0E0164m
fig. 24L0E0163m
rodar para a direita o porta-lâmpada B-fig. 25;
retirar a lâmpada C e substituí-la.

EM EMERGÊNCIA183
4
fig. 27L0E0166m
fig. 26L0E0165m

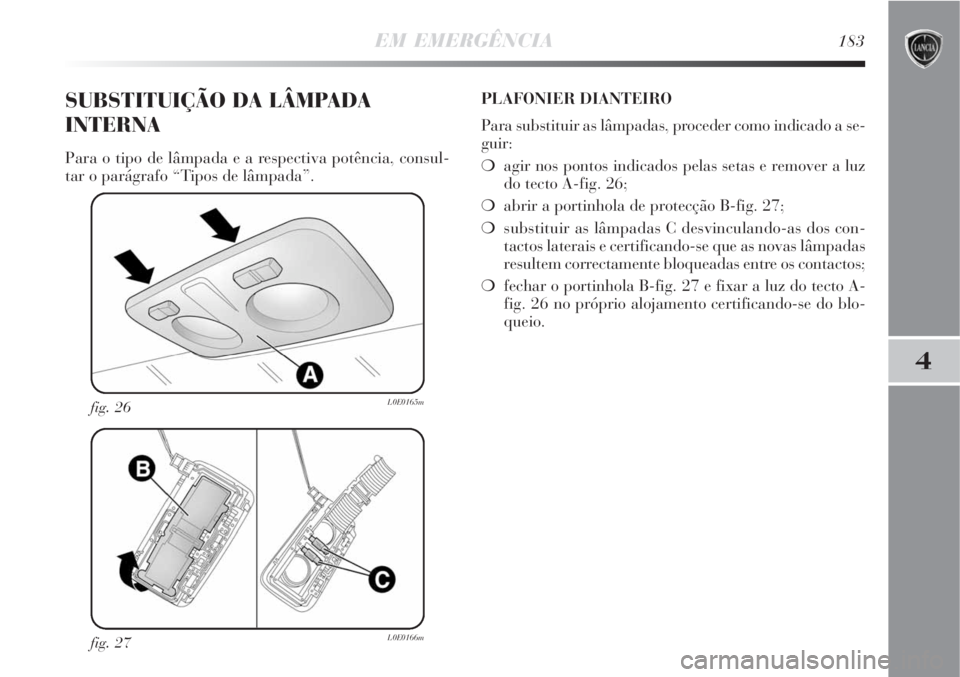

SUBSTITUIÇÃO DA LÂMPADA
INTERNA
Para o tipo de lâmpada e a respectiva potência, consul-
tar o parágrafo “Tipos de lâmpada”.PLAFONIER DIANTEIRO
Para substituir as lâmpadas, proceder como indicado a se-
guir:
agir nos pontos indicados pelas setas e remover a luz
do tecto A-fig. 26;
abrir a portinhola de protecção B-fig. 27;
substituir as lâmpadas C desvinculando-as dos con-
tactos laterais e certificando-se que as novas lâmpadas
resultem correctamente bloqueadas entre os contactos;
fechar o portinhola B-fig. 27 e fixar a luz do tecto A-
fig. 26 no próprio alojamento certificando-se do blo-
queio.
