2008 Lancia Delta Manual de Uso e Manutenção (in Portuguese)

184EM EMERGÊNCIA
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m

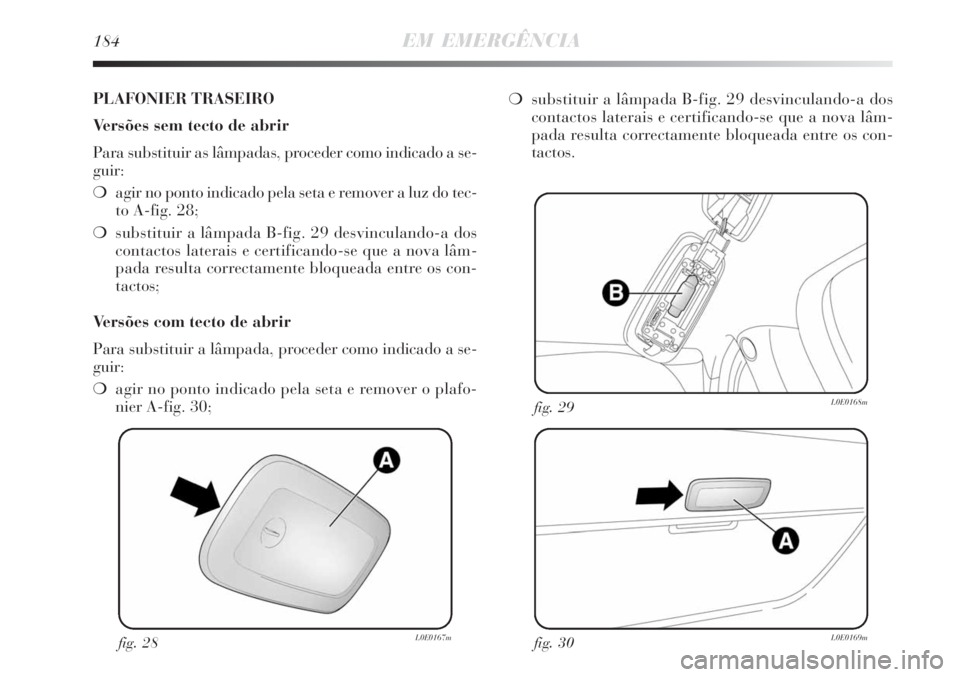

PLAFONIER TRASEIRO
Versões sem tecto de abrir
Para substituir as lâmpadas, proceder como indicado a se-
guir:
agir no ponto indicado pela seta e remover a luz do tec-
to A-fig. 28;
substituir a lâmpada B-fig. 29 desvinculando-a dos
contactos laterais e certificando-se que a nova lâm-
pada resulta correctamente bloqueada entre os con-
tactos;
Versões com tecto de abrir
Para substituir a lâmpada, proceder como indicado a se-
guir:
agir no ponto indicado pela seta e remover o plafo-
nier A-fig. 30;substituir a lâmpada B-fig. 29 desvinculando-a dos
contactos laterais e certificando-se que a nova lâm-
pada resulta correctamente bloqueada entre os con-
tactos.

EM EMERGÊNCIA185
4
fig. 32L0E0171mfig. 33L0E0172m

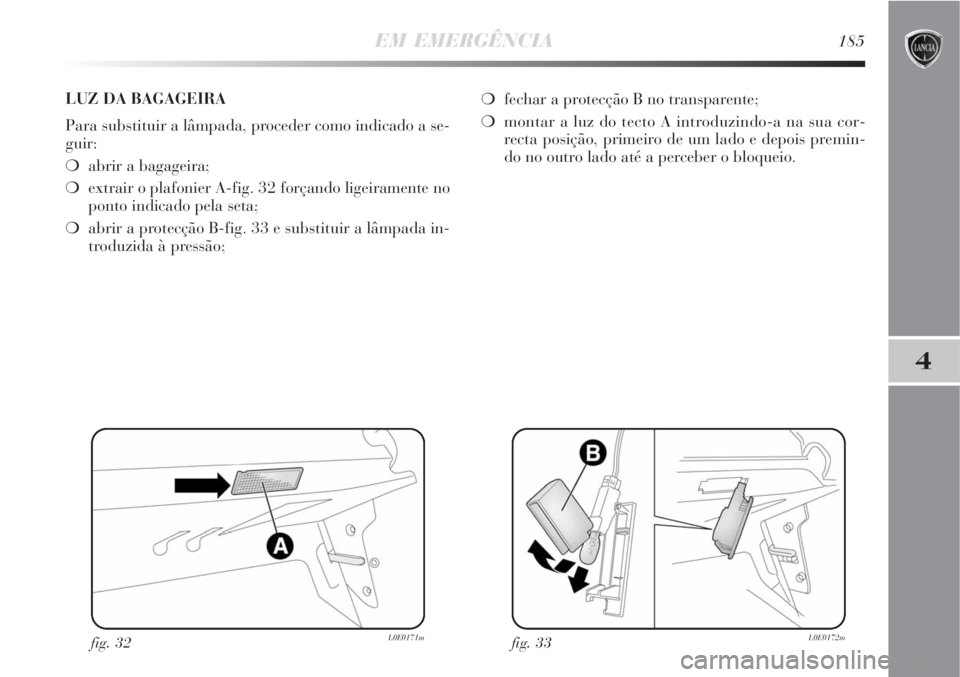

LUZ DA BAGAGEIRA
Para substituir a lâmpada, proceder como indicado a se-
guir:
abrir a bagageira;
extrair o plafonier A-fig. 32 forçando ligeiramente no
ponto indicado pela seta;
abrir a protecção B-fig. 33 e substituir a lâmpada in-
troduzida à pressão;fechar a protecção B no transparente;
montar a luz do tecto A introduzindo-a na sua cor-
recta posição, primeiro de um lado e depois premin-
do no outro lado até a perceber o bloqueio.

186EM EMERGÊNCIA
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m
PLAFONIER COMPARTIMENTO PARA OBJECTOS
Para substituir a lâmpada, proceder como indicado a seguir:
abrir o compartimento para objectos, de seguida ex-
trair o plafonier A-fig. 34;
substituir a lâmpada desapertando-a dos contactos la-
terais e certificando-se de que a nova lâmpada está cor-
rectamente bloqueada entre os contactos;
PLAFONIER ESPELHOS DE CORTESIA
(se previsto)
Para substituir a lâmpada, proceder como indicado a seguir:
abrir a cobertura A-fig. 35 do espelho;
forçando nos pontos indicados pelas setas e remover
o plafonier B;substituir a lâmpada C-fig. 36 desvinculando-a dos
contactos laterais, certificando-se que a nova lâmpa-
da resulta correctamente bloqueada entre os contac-
tos.

EM EMERGÊNCIA187
4
SUBSTITUIÇÃO DOS FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctrico intervindo em ca-
so de avaria ou intervenção imprópria no sistema. Quan-
do um dispositivo não funciona, é necessário verificar a
eficiência do respectivo fusível de protecção: o elemento
condutor A- fig. 37 não deve estar interrompido. Caso con-
trário, é necessário substituir o fusível queimado por ou-
tro com a mesma amperagem (da mesma cor).
B fusível integro.
C fusível com elemento condutor interrompido.
Para substituir um fusível utilizar a pinça D-fig. 37 en-
gatada na centralina do tablier.
Para separar o fusível de protecção, consultar as tabelas
nas páginas seguintes.
fig. 37L0E0085m
Caso o fusível se interrompa, dirigir-se à Re-
de de Assistência Lancia.
Nunca substituir um fusível avariado com
fios metálicos ou outro material de recupe-
ração.
Não substituir em nenhum caso um fusível
com um outro que tenha uma amperagem su-
perior; PERIGO DE INCÊNDIO.
Se, um fusível geral de protecção (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE) intervém,
dirija-se à Rede de Assistência Lancia.
Antes de substituir um fusível, certifique-se
de que removeu a chave do dispositivo de ar-
ranque e que desligou e/ou desactivou todos
os acessórios.

188EM EMERGÊNCIA
fig. 38L0E0087m

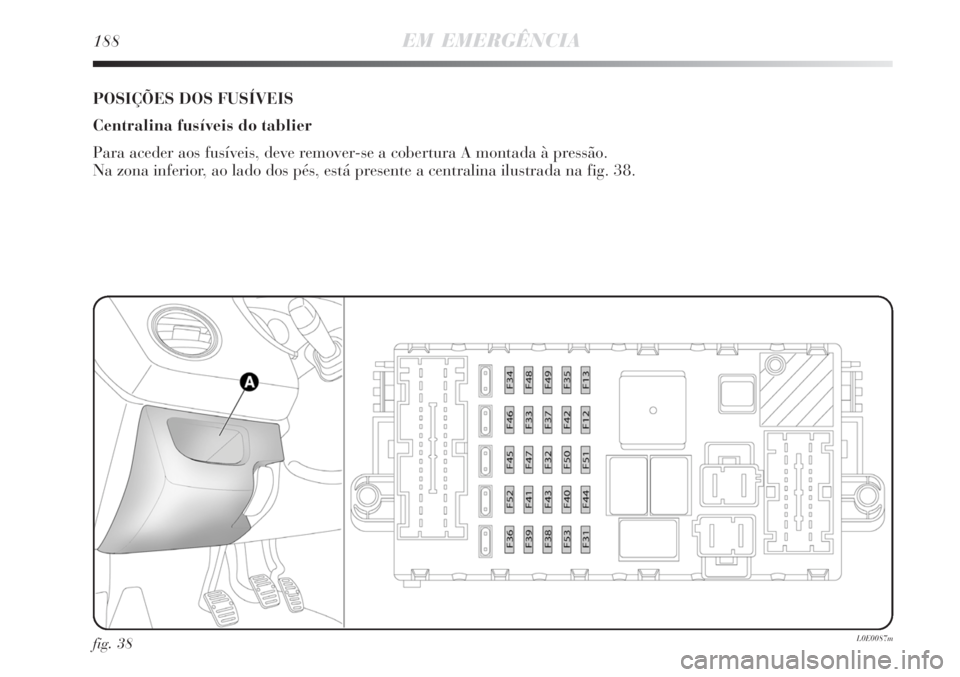

POSIÇÕES DOS FUSÍVEIS
Centralina fusíveis do tablier
Para aceder aos fusíveis, deve remover-se a cobertura A montada à pressão.
Na zona inferior, ao lado dos pés, está presente a centralina ilustrada na fig. 38.

EM EMERGÊNCIA189
4
Centralina fusíveis compartimento do motor fig. 39 e
40
Está colocada uma segunda centralina no lado direito do
compartimento do motor, ao lado da bateria, para reti-
rar as linguetas laterais e a tampa L. A numeração que
identifica o componente eléctrico correspondente a cada
fusível é visível na parte traseira da tampa.
fig. 40L0E0089mfig. 39L0E0088m
É necessário efectuar uma lavagem do com-
partimento do motor, ter cuidado para não
insistir directamente com um jacto de água
na centralina no compartimento do motor.

190EM EMERGÊNCIA

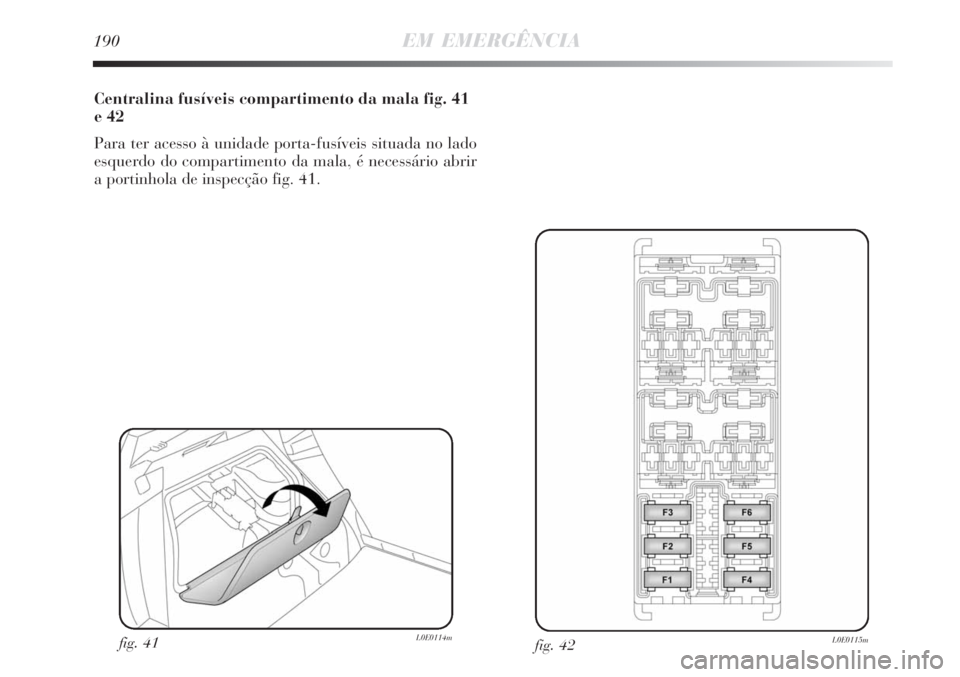

Centralina fusíveis compartimento da mala fig. 41
e 42
Para ter acesso à unidade porta-fusíveis situada no lado
esquerdo do compartimento da mala, é necessário abrir
a portinhola de inspecção fig. 41.
fig. 42L0E0115mfig. 41L0E0114m

38
38
38
38
38
–
38
38
38
38
38
38
38
38
387,5
15
7,5
15
5
–
20
20
5
20
7,5
10
10
30
7,5F12
F12
F13
F13
F31
F32
F33
F34
F35
F36
F37
F38
F39
F40
F41
EM EMERGÊNCIA191
4
TABELA RESUMO DOS FUSÍVEIS - Centralina tablier porta-instrumentos
ACESSÓRIOS FUSÍVEL AMPERE FIGURA
Luz de médios direita
Luz de médios direita (de descarga de gás Xénon)
Luz de médios esquerda, corrector de alinhamento dos faróis
Luz de médios esquerda (de descarga de gás Xénon)
Bobina relé ventoinha do climatizador, body computer
Disponível
Vidro eléctrico traseiro esquerdo
Vidro eléctrico traseiro direito
Luzes de marcha-atrás, bobinas relé centralina do compartimento do
motor, comando pedal stop (contacto normalmente fechado),
sensor de presença de água no gasóleo, debímetro
Centralina gestão sistema abertura/fecho das portas, portinhola do
abastecimento de combustível, dead lock, abertura da porta da bagageira
Luz de terceiro stop, painel de instrumentos, Nó faróis adaptativos,
centralina no projector de descarga de gás esquerdo
Luzes plafnier dianteiro e traseiro (se previsto), luzes plafonieo espelhos
de cortesia, luz da bagageira e luz plafonier compartimento para objectos
Auto-rádio, rádio navegador, Nó Blue&Me, buzina de alarme,
sistema de alarme no plafonier, grupo climatizador, centralina
detecção da pressão dos pneus, conector tomada de diagnóstico,
plafonieres traseiros
Óculo traseiro térmico
Dispositivos contra a geada nos espelhos eléctricos externos,
Dispositivos contra a geada nos borrifadores do pára-brisas
