2008 Hyundai Accent Betriebsanleitung (in German)

1
39
ELGENSCHAFTEN DES HYUNDAI
B230G02MC
B230F02MC
B230F01A-AST Einbau in der Mitte der Rückbank Den mittleren Sitzgurt auf der Rückbank verwenden, um das Kinderrückhaltesystem wie dargestellt zu sichern. Nach dem Einbau desKinderrückhaltesystems den Kindersitz vor und zurück und nach links und rechts schwenken, um sicherzustellen,daß er vom Sicherheitsgurt festgehalten wird. Wenn sich der Kindersitz bewegt, die Länge des Sicherheitsgurts nachstellen. Dann, falls vorhanden, denKindersitzhaken in die Hakenhalterung des Kinderrückhaltesystems einsetzen und zum Sichern des Sitzes festziehen. Vor dem Einbau desKinderrückhaltesystems in Ihr Fahrzeugstets die Empfehlungen des Herstellers befolgen. B230G02JM-GST Einbau auf den äußeren Rücksitzen
Das Kinderrückhaltesystem einbauen, dann den Sicherheitsgurt schließen undmit dem Gurtstraffer zurückziehen lassen. Sicherstellen, daß der Beckengurt eng amKinderrückhaltesystem anliegt und der Schultergurt so positioniert ist, daß er auf keinen Fall mit dem Kopf bzw. demHals des Kindes in Berührung kommt. Nach dem Einbau des Kinderrückhaltesystems dieses in alleRichtungen bewegen, um sicherzustellen, daß es sicher eingebaut ist.Wenn der Gurt straffgezogen werden muß, weiteres Gurtmaterial zum Gurtstraffer ziehen. HINWEIS:
o Vor dem Einbau des
Kinderrückhaltesystems die dem Kinderrückhaltesystembeiliegenden Herstelleran- weisungen lesen.
o Wenn der Sicherheitsgurt nicht wie beschrieben funktioniert, mußdas System unverzüglich vom Hyundai-Vertragshändlerüberprüft werden.
Zum Einbau eines Kinderrückhaltesystems auf den beiden außenliegenden Rücksitzen denSchulter-/Beckengurt aus dem Gurtstraffer ziehen.

1
40
ELGENSCHAFTEN DES HYUNDAI

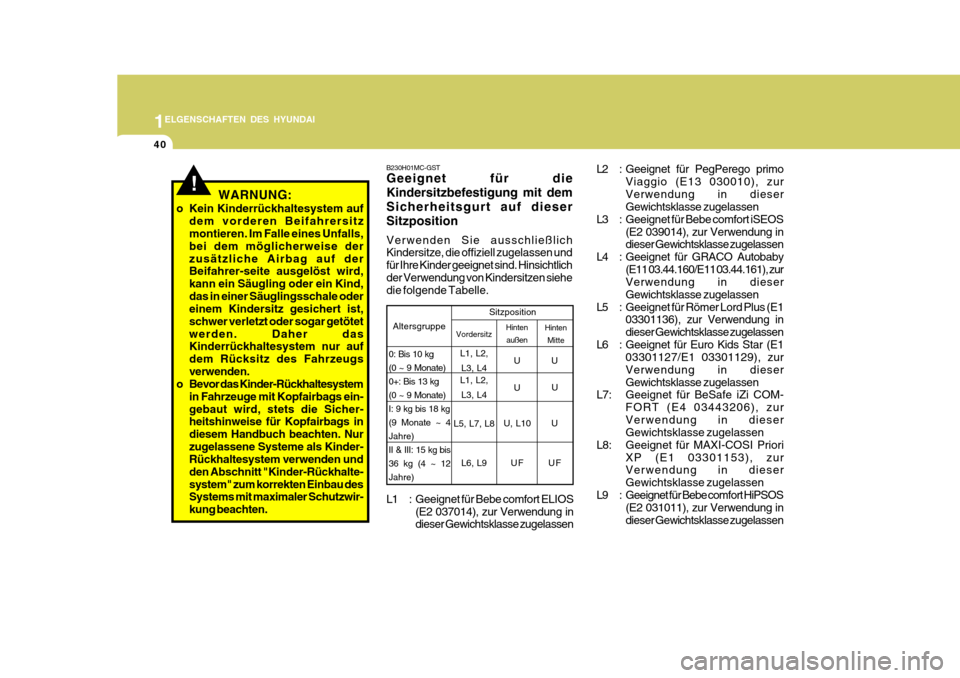

!WARNUNG:
o Kein Kinderrückhaltesystem auf dem vorderen Beifahrersitz montieren. Im Falle eines Unfalls, bei dem möglicherweise derzusätzliche Airbag auf der Beifahrer-seite ausgelöst wird, kann ein Säugling oder ein Kind,das in einer Säuglingsschale oder einem Kindersitz gesichert ist, schwer verletzt oder sogar getötetwerden. Daher das Kinderrückhaltesystem nur auf dem Rücksitz des Fahrzeugsverwenden.
o Bevor das Kinder-Rückhaltesystem
in Fahrzeuge mit Kopfairbags ein-gebaut wird, stets die Sicher- heitshinweise für Kopfairbags in diesem Handbuch beachten. Nurzugelassene Systeme als Kinder- Rückhaltesystem verwenden und den Abschnitt "Kinder-Rückhalte-system" zum korrekten Einbau des Systems mit maximaler Schutzwir- kung beachten. B230H01MC-GST Geeignet für die Kindersitzbefestigung mit demSicherheitsgurt auf dieserSitzposition Verwenden Sie ausschließlich Kindersitze, die offiziell zugelassen und für Ihre Kinder geeignet sind. Hinsichtlichder Verwendung von Kindersitzen siehe die folgende Tabelle.
L1 : Geeignet für Bebe comfort ELIOS
(E2 037014), zur Verwendung in dieser Gewichtsklasse zugelassen L2 : Geeignet für PegPerego primo
Viaggio (E13 030010), zur Verwendung in dieser Gewichtsklasse zugelassen
L3 : Geeignet für Bebe comfort iSEOS (E2 039014), zur Verwendung indieser Gewichtsklasse zugelassen
L4 : Geeignet für GRACO Autobaby (E11 03.44.160/E11 03.44.161), zurVerwendung in dieser Gewichtsklasse zugelassen
L5 : Geeignet für Römer Lord Plus (E1 03301136), zur Verwendung indieser Gewichtsklasse zugelassen
L6 : Geeignet für Euro Kids Star (E1 03301127/E1 03301129), zurVerwendung in dieserGewichtsklasse zugelassen
L7: Geeignet für BeSafe iZi COM-
FORT (E4 03443206), zurVerwendung in dieser Gewichtsklasse zugelassen
L8: Geeignet für MAXI-COSI Priori XP (E1 03301153), zurVerwendung in dieser Gewichtsklasse zugelassen
L9 : Geeignet für Bebe comfort HiPSOS (E2 031011), zur Verwendung indieser Gewichtsklasse zugelassen
UU
L1, L2, L3, L4 U
U
L1, L2,
L3, L4
L5, L7, L8 U, L10 U
L6, L9 U F U F
Altersgruppe
0: Bis 10 kg (0 ~ 9 Monate)0+: Bis 13 kg(0 ~ 9 Monate)I: 9 kg bis 18 kg(9 Monate ~ 4Jahre)II & III: 15 kg bis36 kg (4 ~ 12Jahre) Hinten
Mitte
Sitzposition
Hintenaußen
Vordersitz

1
41
ELGENSCHAFTEN DES HYUNDAI
B230B01NF
B230B02A-SST Verwenden eines Kinder- Rückhaltesystems mit"Seilzugverankerung"Ihr Fahrzeug ist mit zwei (nur 3-Türer (Typ A)) oder drei (4-Türer, 3-Türer (TypB)) Kindersitz-Hakenhaltern zum Einbauen des Kinder- Rückhaltesystems ausgestattet.
Für kleine Kinder und Säuglinge ist dieVerwendung eines Kindersitzes oder einer Säuglingswanne unbedingt empfehlenswert. Dieser Kinder- bzw.Kleinkindsitz muß für die Größe des Kindes geeignet und in Übereinstimmung mit den Herstelleran-weisungen eingebaut werden. Es ist weiterhin empfehlenswert, daß der Sitz auf dem Rücksitz im Fahrzeugangebracht wird, da dies die Sicherheit beträchtlich erhöht. Schraube, Halter (5/16"-22 mm) Konische Feder Unterlegscheibe Kinderrückhaltesystemhaken halter
Kindersitzhakenhalter Sicherungsscheibe
L10 : Geeignet für "RÖMER ISOFIX
GR1", zur Verwendung in dieser Altersklasse zugelassen, Genehmigungsnummer (E1 R44- 04301133)
U : Geeignet für Rückhaltesysteme der Kategorie "Universal", zurVerwendung in dieserGewichtsklasse zugelassen
UF : Geeignet für nach vorne weisende
Rückhaltesysteme der Kategorie"Universal", zur Verwendung in dieser Gewichtsklasse zugelassen
!WARNING:
Auch wenn der Beifahrerairbag über den entsprechenden Schalter deaktiviert ist (Schalterstellung OFF),empfehlen wir, ein Kinderrückhaltesystem immer nur auf einem Rücksitz zu befestigen.Wenn es unter besonderen Umständen notwendig sein sollte, ein Kinderrückhaltesystem auf demvorderen Beifahrersitz zu installieren, muss der Beifahrerairbag unbedingt deaktiviert werden, damit dieSicherheit Ihres Kindes nicht gefährdet wird.

1
42
ELGENSCHAFTEN DES HYUNDAI
B230C02MC
B230E01MC
2. Den Seilzug des Kindersitzes über
die Rücksitzlehne führen. Bei Fahrzeugen mit verstellbaren Kopfstützen den Seilzug unter der Kopfstütze und zwischen denKopfstützenhaltern durchführen; andernfalls den Seilzug über die Rücksitzlehne führen.
3. Den Seilzughaken(2) mit dem Hakenhalter(1) des Kindersitzesverbinden und zur Sicherung desSitzes festziehen. B230E01MC-GST Sichern eines Kinder- Rückhaltesystems mit"Seilzugverankerung"(3-Türer) Drei Hakenhalterungen für Kindersitze befinden sich hinten auf dem Kofferraumboden.
1. Die Abdeckung der
Seilzugverankerung auf dem Boden des Gepäckraums öffnen.
B230C03A-GST Sichern eines Kinder- Rückhaltesystems mit"Seilzugverankerung" (4-Türer) Drei Hakenhalterungen der Kindersitze befinden sich auf der Ablage hinter den Rücksitzen.B230C01MC
1. Die Abdeckung des Seilzugverankerung auf der hinteren Ablage öffnen.

1
43
ELGENSCHAFTEN DES HYUNDAI
B230C02MC
B230D01MCB230D02MC
B230D01MC-GST Anbringen eines Kinder
-
Rückhaltesystems mit "ISOFIX"-
Verankerung oder "Seilzug"-
Verankerung ISOFIX ist ein standardisiertes Verfahren zum Anbringen vonKindersitzen, bei dem nicht mehr der Sicherheitsgurt zum Sichern des Sitzes im Fahrzeug verwendet wird. Dadurchkann eine sicherere Position gewählt und der Sitz einfacher und schneller angebracht werden.Ein ISOFIX-Sitz darf nur eingebaut werden, wenn er gemäß der Norm ECE- R44 zugelassen ist. Für Ihren Hyundaisind der Hyundai ISOFIX GR 1 / HyundaiDuo/Römer ISOFIX GR1 und der RömerDuo ISOFIX / Britax Duo ISOFIX gemäßder Norm ECE-R44 zugelassen. Dieser Sitz wurde von Hyundai ausgiebig getestet und wird für Ihren Hyundaiempfohlen. HINWEIS: Derzeit ist dies der einzige Sitz, der diese Bestimmung erfüllt. Für denFall, daß andere Hersteller den Nachweis für eine Zertifizierung erbringen, wird Hyundai diesen Sitzsorgfältig prüfen und eine Empfehlung aussprechen, wenn dieser Sitz die Bestimmungen erfüllt.Wenden Sie sich diesbezüglich an Ihren Hyundai-Händler.
2. Den Seilzug des Kindersitzes über
die Rücksitzlehne führen. Bei Fahrzeugen mit verstellbaren Kopfstützen den Seilzug unter der Kopfstütze und zwischen denKopfstützenhaltern durchführen; andernfalls den Seilzug über die Rücksitzlehne führen.
3. Den Seilzughaken(2) mit dem Hakenhalter(1) des Kindersitzesverbinden und zur Sicherung desSitzes festziehen. ISOFIX- Verankerung
Positionsanzeige der ISOFIXverankerung

1
44
ELGENSCHAFTEN DES HYUNDAI
B230D03MC
!
1. Zum Sichern des Kindersitzes amISOFIX-Anker, das Sitzschloß des Kindersitzes in den ISOFIX-Anker einführen. Er muß hörbar mit einem"Klick" einrasten.
2. Den Seilzughaken mit dem
Kindersitz-Hakenhalter verbindenund zum Sichern des Sitzes anziehen. Siehe "Sichern eines Kinder-Rückhaltesystems mitSeilzugverankerung" auf Seite 1-42.
Sichern des Kindersitzes
WARNUNG:
o Auf keinen Fall einen Kindersitz auf der mittleren Rücksitzpositionmit den ISOFIX-Ankern desFahrzeugs befestigen. Die ISOFIX- Anker sind nur für die beiden äußeren Sitzpositionen links undrechts vorgesehen. Der Versuch, einen Kindersitz mit den ISOFIX- Ankern auf der mittlerenRücksitzposition zu sichern, stellt einen Mißbrauch des Systems dar. Bei einem Zusammenstoß bestehtdann die Möglichkeit, daß die ISOFIX-Befestigungen nicht stark genug sind, um einen auf dermittleren Rücksitzposition befestigten Kindersitz zu sichern; sie können brechen und soschwerste Verletzungen, möglicherweise mit Todesfolge, verursachen.
Auf beiden Seiten des Rücksitzeszwischen dem Polster und der Sitzlehnebefinden sich zwei ISOFIX- Verankerungen sowie eine obere Seilzugverankerung auf der Hutablage(4-Türer) oder dem hinteren Bodenblech (3-Türer). Während des Einbaus muß der Sitz anden Verankerungen mit der Seilzugverankerung auf der Hutablage so gesichert werden, daß ein Klickenzu hören ist (durch Ziehen kontrollieren). Darüber hinaus muß er mit dem oberen Seilzug am Haltepunkt auf derHutablage (4-Türer) oder dem hinteren Bodenblech (3-Türer) befestigt werden. Der Einbau und die Benutzung einesKindersitzes muss gemäß des Installationshandbuchs, das dem Kindersitz beiliegt, erfolgen. HINWEIS: Ein ISOFIX-Sitz darf nur eingebaut werden, wenn er gemäß der Norm ECE-R44 für dieses Fahrzeugzugelassen ist. Vor der Verwendung des ISOFIX-Kindersitzes an den Hyundai-Händler wenden, um zuerfahren, ob dieser Sitztyp für Ihren Hyundai zugelassen ist und empfohlen wird.

1
45
ELGENSCHAFTEN DES HYUNDAI
o Niemals mehr als einen Kindersitzan einem Seilzug oder einem unteren Verankerungspunkt befestigen. Die unerwartete höhere Belastung kann zum Bruch derVerankerungspunkte oder Seilzuganker führen und so schwerste Verletzungen,möglicherweise mit Todesfolge, verursachen.
o Die ISOFIX- oder ISOFIX- kompatiblen Kindersitze nur anden dafür vorgesehenen, dargestellten Stellen befestigen.
o Die vom Hersteller des Kindersitzes bereitgestelltenEinbau- und Bedienungsvor-schriften sind stets zu befolgen.
B180D01MC
1
2 3
OMG035300Der Sicherheitsgurt mit Vorspanner funktioniert genau so wie derNotfallverriege-lungsstraffer(ELR)-Typ. Wenn das Fahrzeug plötzlich anhält, oder wenn sich der Insasse zu schnellnach vorne lehnt, verriegelt der Sicherheitsgurtstraffer in seiner momentanen Position.Bei bestimmten Frontalzusammen- stößen wird jedoch der Vorspanner aktiviert und zieht den Sicherheitsgurtenger um den Körper des Fahrzeuginsassen.
Fahrer-Airbag Beifahrer- Airbag
B180B01MC-GST Sicherheitsgurt mit Gurtstraffer (Falls vorhanden) Ihr Hyundai ist auf Fahrer- und Beifahrerseite mit Gurtstraffernausgestattet. Der Zweck des Gurtstraffers ist es, sicherzustellen, daß dieSicherheitsgurte eng um den Körper des Fahrzeuginsassen bei bestimmten Frontalzusammenstößen anliegen. DieGurtstraffer der Sicherheitsgurte können zusammen mit den Airbags aktiviert werden.

1
46
ELGENSCHAFTEN DES HYUNDAI
!
!
Das Sicherheitsgurt-Vorspannersystem besteht hauptsächlich aus denfolgenden Bauteilen. Die Positionen sind in der Abbildung dargestellt.
1. SRS-Airbagwarnleuchte
2. Sicherheitsgurt-Vorspannerbaugruppe
3. SRS-Steuermodul VORSICHT:
o Da der Sensor zur Aktivierung des SRS-Airbags an den Gurtstraffer- Sicherheitsgurt angeschlossen ist,leuchtet die SRS-Airbag- Warnleuchte auf der Instrumententafel nach demEinschalten der Zündung etwa 6 Sekunden lang und sollte danach ausgehen.
o Wenn der Gurtstraffer- Sicherheitsgurt nicht einwandfreifunktioniert, leuchtet dieWarnleuchte auf, auch wenn es keine Störung im SRS-
Airbagsystem gibt. Wenn die SRS- Airbag-Warnleuchte nicht aufleuchtet, nachdem der Zündschlüssel auf die Stellung"ON" gedreht wurde, oder wenn sie eine Sekunde lang blinkt und dann ständig leuchtet, nachdemsie etwa 6 Sekunden lang geleuchtet hat, oder wenn sie während der Fahrt aufleuchtet, mußunverzüglich der Gurtstraffer oder der SRS-Airbag in einer Hyundai- Vertragswerkstatt überprüftwerden.
WARNUNG: Damit der Sicherheitsgurt mit Vorspanner korrekt funktioniert:
1. Der Sicherheitsgurt muß richtig
angelegt sein.
2. Der Sicherheitsgurt muß in
korrekter Stellung eingestellt sein. HINWEIS:
o Sowohl der Sicherheitsgurt mit
Vorspanner auf der Fahrerals auch auf der Beifahrerseite werden beibestimmten Front
-
alzusammenstößen aktiviert. Die Gurtstraffer der Sicherheitsgurtekönnen zusammen mit den Airbags aktiviert werden. Die Vorspanner werden auch dannaktiviert, wenn die Sicherheitsgurte zum Zeitpunkt des Zusammenstoßes nichtangelegt sind.
o Wenn die Vorspanner aktiviert
werden, ist möglicherweise einlautes Geräusch zu hören und ein feiner Staub zu sehen, der wie Rauch aussieht. Dies sind normaleBetriebsbedingungen und nicht gefährlich.
o Obwohl er harmlos ist, kann der feine Staub zu Hautirritationenführen und sollte nicht über längere Zeiträume eingeatmetwerden. Daher die Hände und das Gesicht sorgfältig waschen, nachdem Sie in einen Unfallverwickelt waren, bei dem die Vorspanner aktiviert wurden.
