2008 FIAT FIORINO Instructieboek (in Dutch)

192
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
Als bij dieselmotoren in geval van nood geen originele producten beschikbaar zijn, moeten de smeermiddelen minimaal voldoen
aan de specificaties ACEA B4; in dit geval zijn de optimale prestaties van de motor niet gegarandeerd en is het raadzaam de olie
zo snel mogelijk bij de Fiat-dealer te laten vervangen door het voorgeschreven smeermiddel.
Het gebruik van producten die niet voldoen aan de specificaties ACEA A1/B1 en ACEA C2 kan beschadigingen aan de motor
veroorzaken die niet door de garantie gedekt worden.
Vraag bij gebruik onder extreem koude klimatologische omstandigheden de Fiat-dealer om het juiste product uit de Selenia-lijn.
VLOEISTOFFEN EN SMEERMIDDELEN
SPECIFICATIES EN AANBEVOLEN PRODUCTEN
Gebruik Specificaties van de vloeistoffen en smeermiddelen Smeermiddelen en Vervangings-
voor een correct functioneren van de auto vloeistoffen(originele) interval
Motorolie SAE 5W-30 ACEA A1/B1 op synthetische
basis met kwalificatie FIAT 9.55535-G1.
Motorolie SAE 5W-30 op synthetische basis
met kwalificatie FIAT 9.55535- S1 Smering voor
benzinemoto-
ren
Smering voor
dieselmoto-
renSELENIA
MULTIPOWER
Contractual Technical
Reference N° F315.B04
SELENIA WR P.E.
Contractual Technical
Reference N° 510.D07Volgens het Ge-
programmeerde
Onderhouds-
schema
Volgens het Ge-
programmeerde
Onderhouds-
schema

193
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
Olie
en vetten voor
krachtoverbren-
gingen
Gebruik Specificaties v/d vloeistoffen en smeermiddelen Smeermiddelen en Toepassingvoor een correct functioneren van de auto vloeistoffen(originele)
(●) BELANGRIJK Nooit bijvullen of mengen met vloeistoffen waarvan de specificaties afwijken van hetgeen is voorgeschreven.
(❑) Bij zeer zware klimatologische omstandigheden raden wij een mengsel aan van 60% PARAFLU UP en 40% gedemineraliseerd water.Synthetische olie SAE 75W-85
Voldoet ruimschoots aan de specificaties API GL 4 Plus, FIAT
9.55550
Synthetische olie SAE 75W-80
Voldoet ruimschoots aan de specificaties API GL 4, FIAT
9.55550
Vet met molybdeenbisulfide voor hoge bedrijfstemperaturen.
Indringingsgetal NLGI 1-2
Specifiek vet met een lage wrijvingscoëfficiënt voor homokine-
tische koppelingen.
Indringingsgetal NLGI 0-1
Smeermiddel voor voor automatische transmissies
Voldoet ruimschoots aan de specificatie “ATF DEXRON III”
Synthetische remvloeistof NHTSA Nr. 116 DOT 4, ISO 4925,
SAE J-1704, CUNA NC 956-01, FIAT 9.55597
Roodgekleurd beschermingsmiddel met antivries op basis van
glycol-monoethyleen met organische formule.
Voldoet ruimschoots aan de specificaties CUNA NC 956-16,
ASTM D 3306.
Toevoeging voor dieselbrandstof met beschermende werking
voor dieselmotoren
Mengsel van alcoholen en oppervlakte-actieve stoffen.
Voldoet ruimschoots aan de specificaties CUNA NC 956-11TUTELA CAR
TECHNYX
Contractual Technical
Reference F010.B05
TUTELA CAR EXPERYA
Contractual Technical
Reference F178.B06
TUTELA ALL STAR
Contractual Technical
Reference F702.G07
TUTELA STAR 700
Contractual Technical
Reference F701.C07
TUTELA GI/E
Contractual Technical
Reference F001.C94
TUTELA TOP 4
Contractual Technical
Reference F001.A93
PARAFLU UP (
●)
Contractual Technical
Reference F101.M01
TUTELA DIESEL ART
Contractual Technical
Reference F601.L06
TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference F201.D02Handgeschakelde versnel-
lingsbakken en differen-
tieels
(dieseluitvoeringen)
Mechanische versnellings-
bakken en differentieels
(benzine-uitvoeringen
Homokinetische koppelingen
wielzijde
Homokinetische koppelingen
differentieelzijde
Hydraulische stuurbekrachti-
ging
Hydraulisch remsysteem
en koppelingbediening
Mengverhouding:
50% water en
50% PARAFLU UP (❑)
Vermengen met dieselolie
(25 cc per 10 liter)
Onverdund of met water ge-
bruiken Remvloeistof
Antivries
voor radiateur
Toevoeging voor
dieselbrandstof
Vloeistof voor
ruitensproeiers
en achterruit-
sproeier

194
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
BRANDSTOFVERBRUIK
Het brandstofverbruik dat in de volgen-
de tabel is opgenomen, is gemeten volgens
een vastgestelde testmethode die in EU-
normen is vastgelegd. BELANGRIJK Het soort wegdek, ver-
keerssituatie, atmosferische omstandighe-
den, rijstijl, algemene conditie van de au-
to, uitrustingsniveau, gebruik van de air-
conditioning, lading van de auto, imperiaal
op het dak en andere situaties die de aero-
dynamica kunnen beïnvloeden, leveren
een ander brandstofverbruik op dan hier
vermeld. Het brandstofverbruik is gemeten volgens
onderstaande procedure:
❒een stadsrit: opgebouwd uit een kou-
de start gevolgd door een gesimuleer-
de, normale testrit in stadsverkeer;
❒een rit buiten de stad: waarbij veel-
vuldig wordt geaccelereerd in alle ver-
snellingen en waarmee een normaal ge-
bruik van de auto buiten de stad wordt
gesimuleerd. De snelheid varieert tus-
sen de 0 en 120 km/h;
❒gecombineerd verbruik: hierbij telt
de waarde van de stadsrit mee voor
37% en de waarde van de testrit buiten
de stad voor 63%.
Brandstofverbruik volgens EU-normen 1999/100 (liter x 100 km)
1.4 1.3 Multijet
Stadsverkeer8,8 (*) 5,7 (*)
Buitenweg5,9 (*) 3,8 (*)
Gecombineerd6,9 (*) 4,5 (*)
(*) Cargo-uitvoeringen

195
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
CO2-EMISSIE
De CO2-emissie, vermeld in de volgende tabel, is gemeten op een gecombineerd traject.
CO2-emissie volgens EU 1999/100-normen (g/km)
1.4 1.3 Multijet
164 (*) 119 (*)
(*) Cargo-uitvoeringen

196
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
RADIOGOLF-AFSTANDSBEDIENING: MINISTERIËLE GOEDKEURING

N N N N
O O O O
T T T T
I I I I
T T T T
I I I I
E E E E
S S S S

198
LAMPJES EN
BERICHTEN
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS

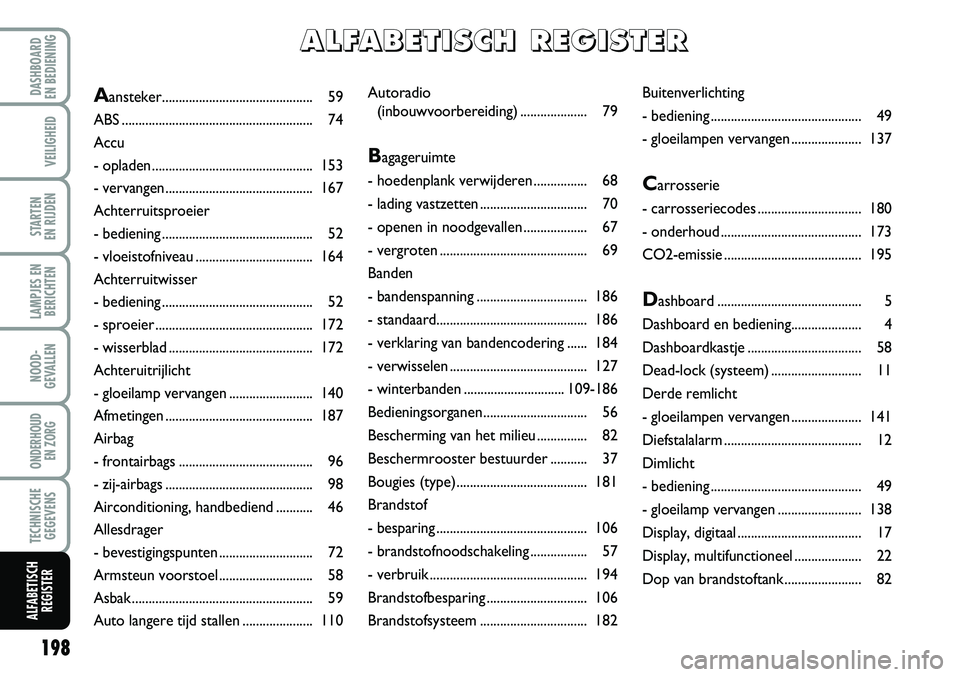

ALFABETISCH
REGISTER
Autoradio
(inbouwvoorbereiding).................... 79
Bagageruimte
- hoedenplank verwijderen................ 68
- lading vastzetten................................ 70
- openen in noodgevallen................... 67
- vergroten............................................ 69
Banden
- bandenspanning................................. 186
- standaard............................................. 186
- verklaring van bandencodering...... 184
- verwisselen......................................... 127
- winterbanden..............................109-186
Bedieningsorganen............................... 56
Bescherming van het milieu............... 82
Beschermrooster bestuurder........... 37
Bougies (type)....................................... 181
Brandstof
- besparing............................................. 106
- brandstofnoodschakeling ................. 57
- verbruik............................................... 194
Brandstofbesparing.............................. 106
Brandstofsysteem................................ 182Buitenverlichting
- bediening............................................. 49
- gloeilampen vervangen..................... 137
Carrosserie
- carrosseriecodes............................... 180
- onderhoud .......................................... 173
CO2-emissie......................................... 195
Dashboard........................................... 5
Dashboard en bediening..................... 4
Dashboardkastje.................................. 58
Dead-lock (systeem)........................... 11
Derde remlicht
- gloeilampen vervangen..................... 141
Diefstalalarm......................................... 12
Dimlicht
- bediening............................................. 49
- gloeilamp vervangen......................... 138
Display, digitaal..................................... 17
Display, multifunctioneel.................... 22
Dop van brandstoftank....................... 82
Aansteker............................................. 59
ABS ......................................................... 74
Accu
- opladen................................................ 153
- vervangen............................................ 167
Achterruitsproeier
- bediening............................................. 52
- vloeistofniveau................................... 164
Achterruitwisser
- bediening............................................. 52
- sproeier............................................... 172
- wisserblad........................................... 172
Achteruitrijlicht
- gloeilamp vervangen......................... 140
Afmetingen............................................ 187
Airbag
- frontairbags........................................ 96
- zij-airbags............................................ 98
Airconditioning, handbediend........... 46
Allesdrager
- bevestigingspunten............................ 72
Armsteun voorstoel............................ 58
Asbak...................................................... 59
Auto langere tijd stallen..................... 110
A
A A A
L L L L
F F F F
A A A A
B B B B
E E E E
T T T T
I I I I
S S S S
C C C C
H H H H

R R R R
E E E E
G G G G
I I I I
S S S S
T T T T
E E E E
R R R R

199
LAMPJES EN
BERICHTEN
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Handrem.............................................. 104
Hendels aan het stuur
- hendel links......................................... 49
- hendel rechts..................................... 51
Hoofdsteunen....................................... 38
Identificatiegegevens........................... 178
Imperiaal/skidrager.............................. 72
Instrumenten........................................ 15
Instrumentenpaneel............................. 6
Interieur................................................. 175
Interieuruitrusting................................ 58
Isofix (kinderzitje)................................ 93
Kentekenplaatverlichting
- gloeilampen vervangen..................... 141
Kinderen veilig vervoeren.................. 89
Kinderveiligheidsslot........................... 63
Klimaatregeling..................................... 41
Koplampen
- aanpassen aan het buitenland......... 73
- hoogteverstelling koplampen.......... 73
- koplampen afstellen.......................... 73
- koplampverstelling............................ 73
Koppeling............................................... 182
Krik .........................................................129
Lak (onderhoud)................................. 174
Lampjes en berichten.......................... 111
Luchtfilter/Pollenfilter......................... 167
Luchtroosters....................................... 42
Mistachterlicht
- bediening............................................. 56
- gloeilamp vervangen......................... 140
Mistlampen
- bediening............................................. 56
- gloeilamp vervangen......................... 139
Montagevoorbereiding voor
Isofix-kinderzitje................................ 93
Motor
- brandstofsysteem.............................. 182
- identificatiecodes............................... 180
- specificaties......................................... 181
- transmissie .......................................... 182
Motor starten................................102-124
Motorcodes - carrosserie-
uitvoeringen....................................... 180
Motorkap............................................... 70
Motorolie
- niveau controleren........................... 165
- verbruik............................................... 163
Motorruimte (onderhoud)................ 175
EBD (systeem).................................... 74
Elektrische/elektronische systemen
monteren............................................ 80
EOBD-systeem..................................... 76
Fiat CODE (startblokkering)........... 7
Fix&Go (bandenreparatieset)............ 130
Follow me home (systeem)............... 50
Functie “Lane Change”....................... 50
Gebruik van de versnellingsbak....... 105
Gewichten............................................. 190
Gloeilamp vervangen........................... 134
Gloeilampen
- algemene opmerkingen ....................134
- gloeilamp buitenverlichting
vervangen............................................ 137
- gloeilamp interieurverlichting
vervangen............................................ 142
- lamptypen........................................... 135
Gordelspanners.................................... 86
Grootlicht
- bediening............................................. 49
- gloeilamp vervangen......................... 138
- grootlichtsignaal................................. 49
