2007 YAMAHA YFZ450 Notices Demploi (in French)

8-43
1
2
3
4
5
6
78
9
10
11

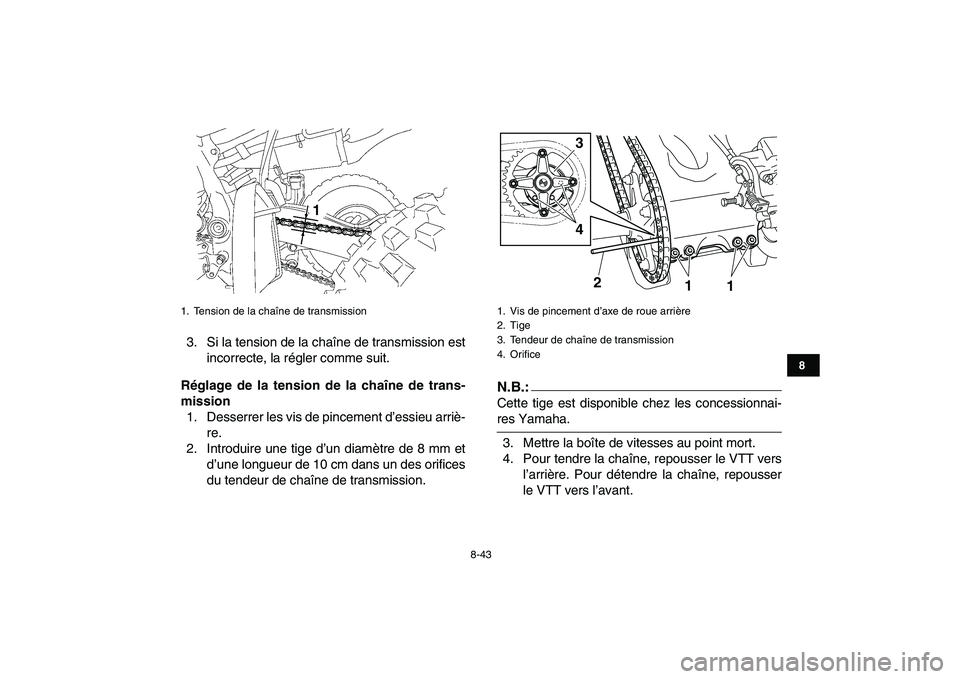

3. Si la tension de la chaîne de transmission est
incorrecte, la régler comme suit.
Réglage de la tension de la chaîne de trans-
mission
1. Desserrer les vis de pincement d’essieu arriè-
re.
2. Introduire une tige d’un diamètre de 8 mm et
d’une longueur de 10 cm dans un des orifices
du tendeur de chaîne de transmission.N.B.:

Cette tige est disponible chez les concessionnai-
res Yamaha.
3. Mettre la boîte de vitesses au point mort.
4. Pour tendre la chaîne, repousser le VTT vers
l’arrière. Pour détendre la chaîne, repousser
le VTT vers l’avant.
1. Tension de la chaîne de transmission
1

1. Vis de pincement d’axe de roue arrière
2. Tige
3. Tendeur de chaîne de transmission
4. Orifice
3
4
2
1
1

8-44
1
2
3
4
5
6
78
9
10
11
ATTENTION:

FCB00541
Une chaîne mal tendue impose des efforts ex-
cessifs au moteur et à d’autres pièces essen-
tielles, et risque de sauter ou de casser. Pour
éviter ce problème, veiller à ce que la tension
de la chaîne de transmission soit toujours
dans les limites spécifiées.
5. Extraire la tige, puis serrer les vis de pince-
ment de l’essieu arrière au couple spécifié en
procédant dans l’ordre indiqué.
FBU24880
Lubrification de la chaîne de
transmission
Il faut nettoyer et lubrifier la chaîne de transmission
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques, sinon elle
s’usera rapidement, surtout lors de la conduite
dans les régions humides ou poussiéreuses. En-
tretenir la chaîne de transmission comme suit.
ATTENTION:

FCB00560
Il faut lubrifier la chaîne de transmission après
avoir lavé le VTT ou après avoir roulé sous la
Couple de serrage :
Vis de pincement d’essieu arrière :
21 Nm (2.1 m·kgf, 15.2 ft·lbf)
3124

1. Joints toriques
1

8-45
1
2
3
4
5
6
78
9
10
11

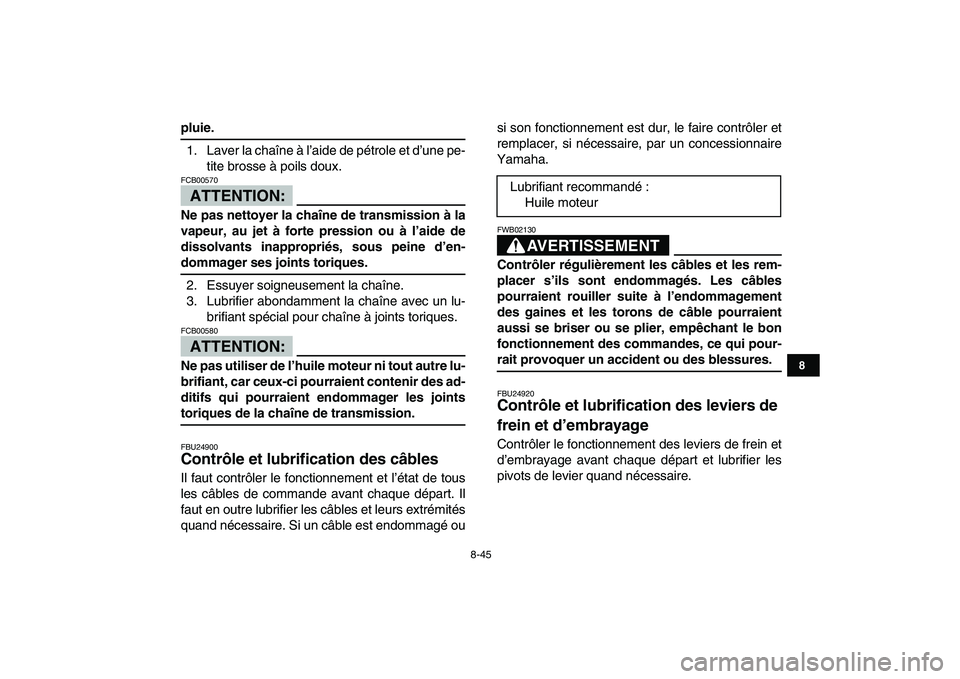

pluie.
1. Laver la chaîne à l’aide de pétrole et d’une pe-
tite brosse à poils doux.
ATTENTION:

FCB00570
Ne pas nettoyer la chaîne de transmission à la
vapeur, au jet à forte pression ou à l’aide de
dissolvants inappropriés, sous peine d’en-
dommager ses joints toriques.
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec un lu-
brifiant spécial pour chaîne à joints toriques.
ATTENTION:

FCB00580
Ne pas utiliser de l’huile moteur ni tout autre lu-
brifiant, car ceux-ci pourraient contenir des ad-
ditifs qui pourraient endommager les joints
toriques de la chaîne de transmission.
FBU24900
Contrôle et lubrification des câbles
Il faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est endommagé ousi son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.
AVERTISSEMENT

FWB02130
Contrôler régulièrement les câbles et les rem-
placer s’ils sont endommagés. Les câbles
pourraient rouiller suite à l’endommagement
des gaines et les torons de câble pourraient
aussi se briser ou se plier, empêchant le bon
fonctionnement des commandes, ce qui pour-
rait provoquer un accident ou des blessures.
FBU24920
Contrôle et lubrification des leviers de
frein et d’embrayage
Contrôler le fonctionnement des leviers de frein et
d’embrayage avant chaque départ et lubrifier les
pivots de levier quand nécessaire.Lubrifiant recommandé :
Huile moteur

8-46
1
2
3
4
5
6
78
9
10
11

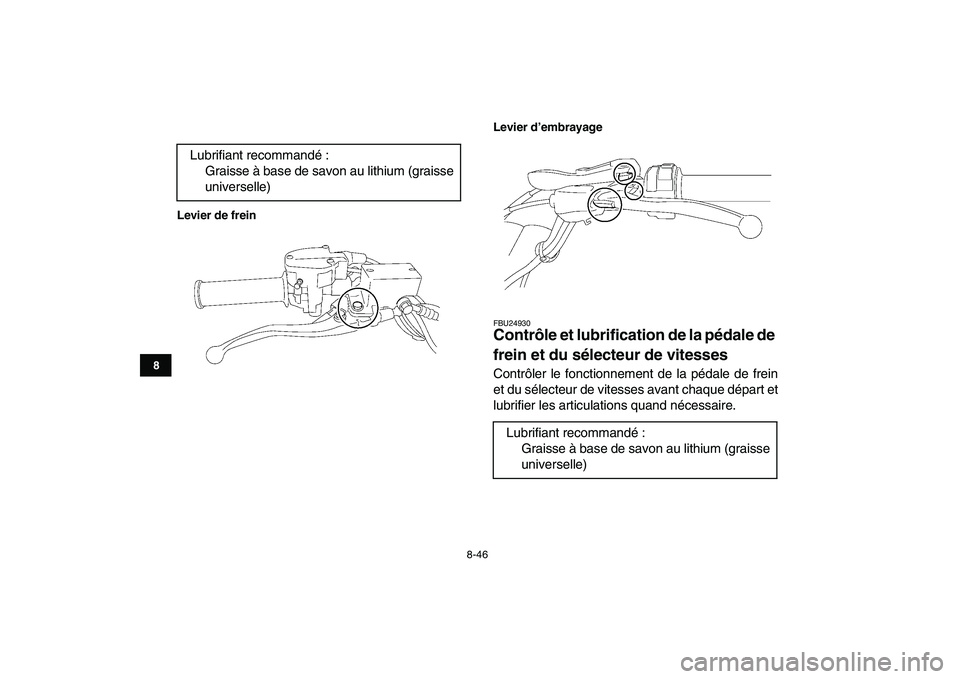

Levier de freinLevier d’embrayage

FBU24930
Contrôle et lubrification de la pédale de
frein et du sélecteur de vitesses
Contrôler le fonctionnement de la pédale de frein
et du sélecteur de vitesses avant chaque départ et
lubrifier les articulations quand nécessaire. Lubrifiant recommandé :
Graisse à base de savon au lithium (graisse
universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium (graisse
universelle)

8-47
1
2
3
4
5
6
78
9
10
11

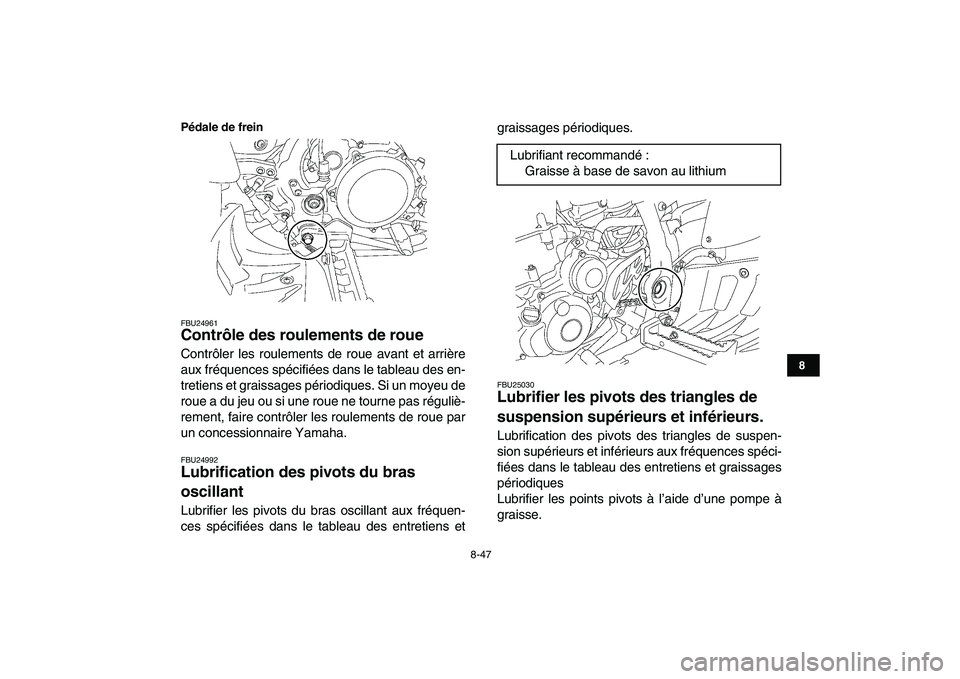

Pédale de frein

FBU24961
Contrôle des roulements de roue
Contrôler les roulements de roue avant et arrière
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques. Si un moyeu de
roue a du jeu ou si une roue ne tourne pas réguliè-
rement, faire contrôler les roulements de roue par
un concessionnaire Yamaha.
FBU24992
Lubrification des pivots du bras
oscillant
Lubrifier les pivots du bras oscillant aux fréquen-
ces spécifiées dans le tableau des entretiens etgraissages périodiques.
FBU25030
Lubrifier les pivots des triangles de
suspension supérieurs et inférieurs.
Lubrification des pivots des triangles de suspen-
sion supérieurs et inférieurs aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques
Lubrifier les points pivots à l’aide d’une pompe à
graisse.
Lubrifiant recommandé :
Graisse à base de savon au lithium

8-48
1
2
3
4
5
6
78
9
10
11

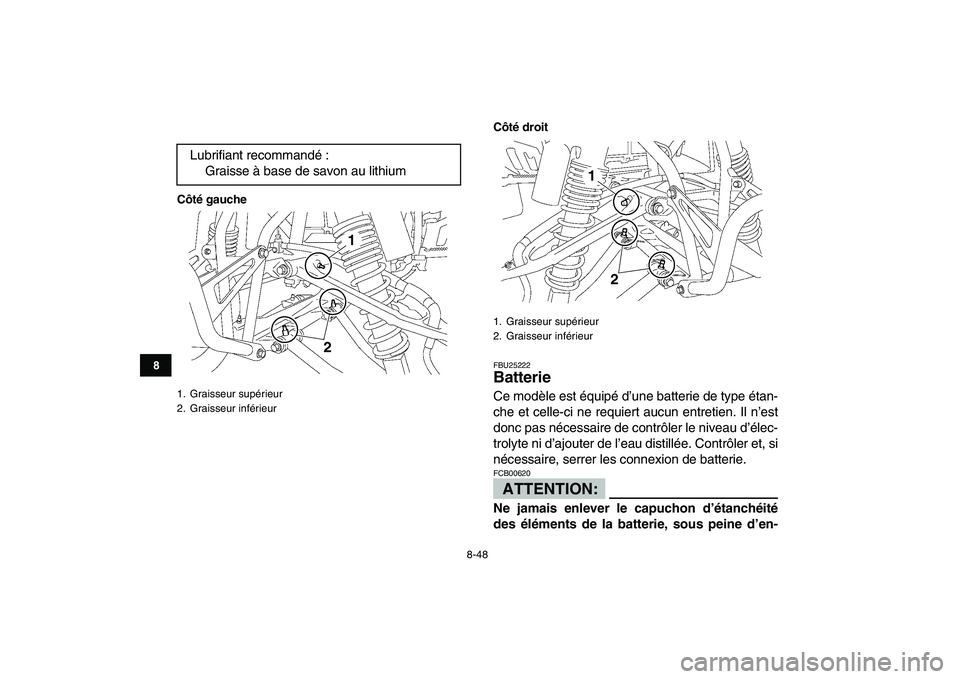

Côté gaucheCôté droit

FBU25222
Batterie
Ce modèle est équipé d’une batterie de type étan-
che et celle-ci ne requiert aucun entretien. Il n’est
donc pas nécessaire de contrôler le niveau d’élec-
trolyte ni d’ajouter de l’eau distillée. Contrôler et, si
nécessaire, serrer les connexion de batterie.ATTENTION:

FCB00620
Ne jamais enlever le capuchon d’étanchéité
des éléments de la batterie, sous peine d’en-
Lubrifiant recommandé :
Graisse à base de savon au lithium
1. Graisseur supérieur
2. Graisseur inférieur
21

1. Graisseur supérieur
2. Graisseur inférieur
2 1

8-49
1
2
3
4
5
6
78
9
10
11

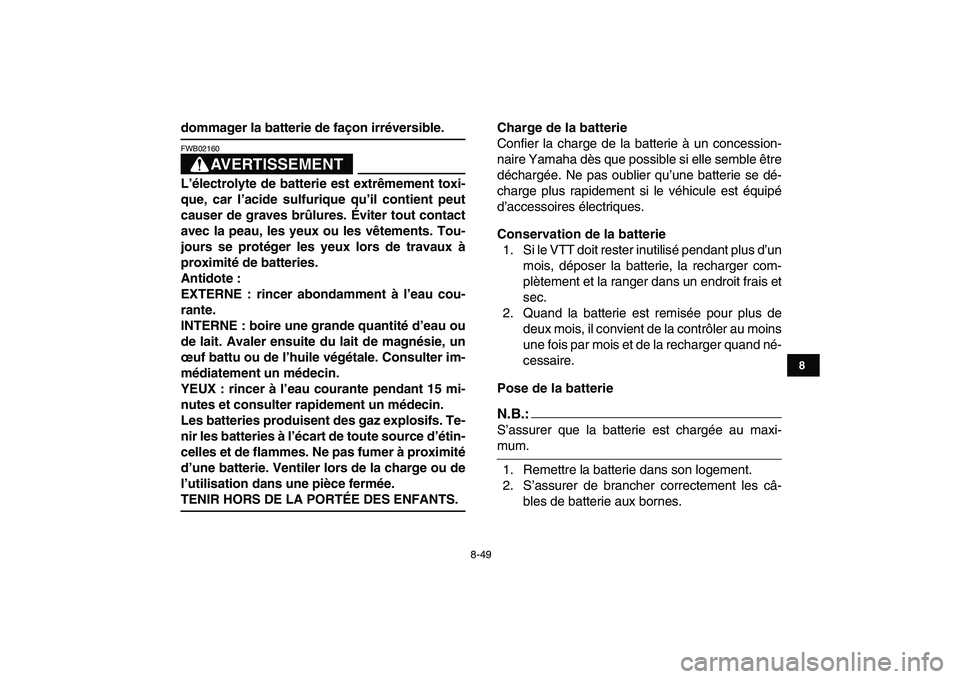

dommager la batterie de façon irréversible.
AVERTISSEMENT

FWB02160
L’électrolyte de batterie est extrêmement toxi-
que, car l’acide sulfurique qu’il contient peut
causer de graves brûlures. Éviter tout contact
avec la peau, les yeux ou les vêtements. Tou-
jours se protéger les yeux lors de travaux à
proximité de batteries.
Antidote :
EXTERNE : rincer abondamment à l’eau cou-
rante.
INTERNE : boire une grande quantité d’eau ou
de lait. Avaler ensuite du lait de magnésie, un
œuf battu ou de l’huile végétale. Consulter im-
médiatement un médecin.
YEUX : rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Te-
nir les batteries à l’écart de toute source d’étin-
celles et de flammes. Ne pas fumer à proximité
d’une batterie. Ventiler lors de la charge ou de
l’utilisation dans une pièce fermée.
TENIR HORS DE LA PORTÉE DES ENFANTS.Charge de la batterie
Confier la charge de la batterie à un concession-
naire Yamaha dès que possible si elle semble être
déchargée. Ne pas oublier qu’une batterie se dé-
charge plus rapidement si le véhicule est équipé
d’accessoires électriques.
Conservation de la batterie
1. Si le VTT doit rester inutilisé pendant plus d’un
mois, déposer la batterie, la recharger com-
plètement et la ranger dans un endroit frais et
sec.
2. Quand la batterie est remisée pour plus de
deux mois, il convient de la contrôler au moins
une fois par mois et de la recharger quand né-
cessaire.
Pose de la batterie
N.B.:

S’assurer que la batterie est chargée au maxi-
mum.
1. Remettre la batterie dans son logement.
2. S’assurer de brancher correctement les câ-
bles de batterie aux bornes.

8-50
1
2
3
4
5
6
78
9
10
11

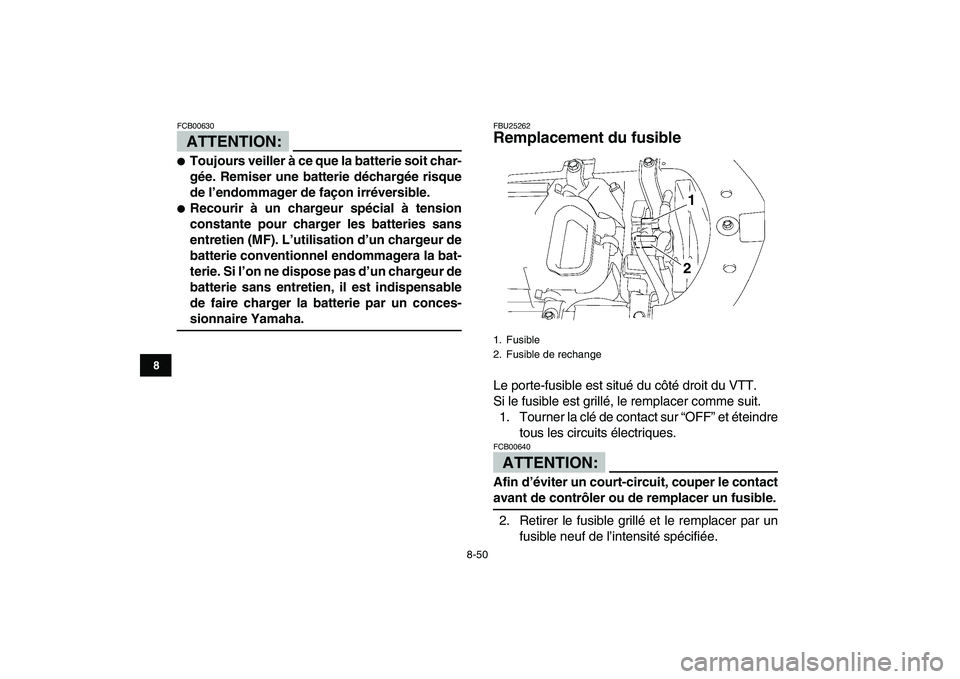

ATTENTION:

FCB00630

Toujours veiller à ce que la batterie soit char-
gée. Remiser une batterie déchargée risque
de l’endommager de façon irréversible.

Recourir à un chargeur spécial à tension
constante pour charger les batteries sans
entretien (MF). L’utilisation d’un chargeur de
batterie conventionnel endommagera la bat-
terie. Si l’on ne dispose pas d’un chargeur de
batterie sans entretien, il est indispensable
de faire charger la batterie par un conces-
sionnaire Yamaha.
FBU25262
Remplacement du fusible
Le porte-fusible est situé du côté droit du VTT.
Si le fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et éteindre
tous les circuits électriques.
ATTENTION:

FCB00640
Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible.
2. Retirer le fusible grillé et le remplacer par un
fusible neuf de l’intensité spécifiée.
1. Fusible
2. Fusible de rechange
1
2
