2007 YAMAHA YBR250 Manuale duso (in Italian)

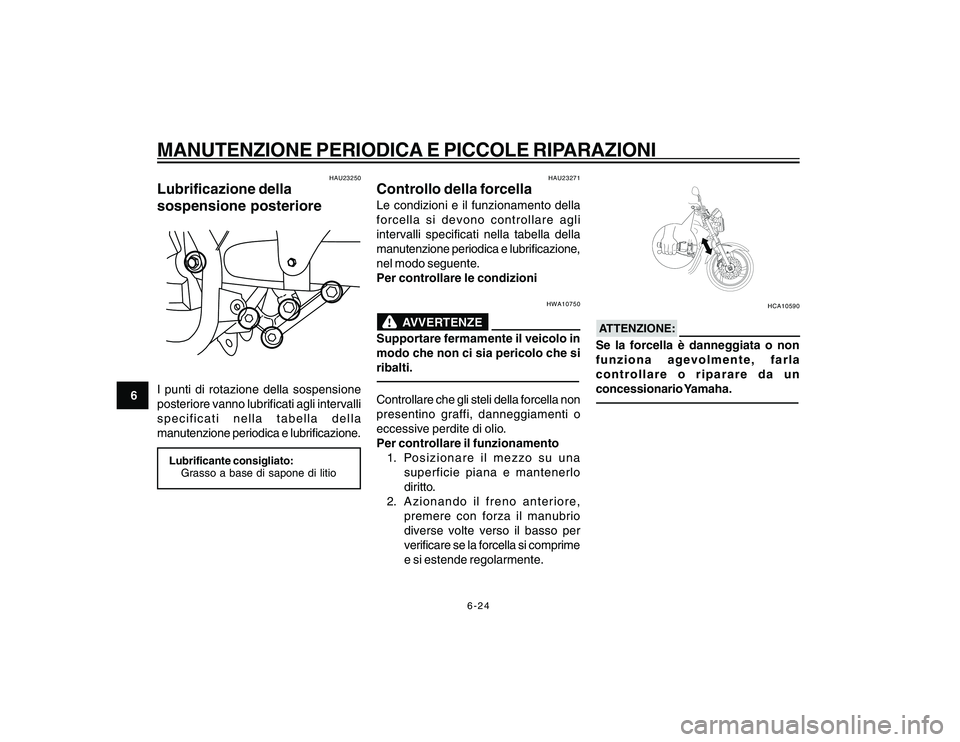

6-24
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU23250
Lubrificazione della
sospensione posterioreI punti di rotazione della sospensione
posteriore vanno lubrificati agli intervalli
specificati nella tabella della
manutenzione periodica e lubrificazione.Lubrificante consigliato:
Grasso a base di sapone di litio
HAU23271
Controllo della forcellaLe condizioni e il funzionamento della
forcella si devono controllare agli
intervalli specificati nella tabella della
manutenzione periodica e lubrificazione,
nel modo seguente.
Per controllare le condizioni
HWA10750
AVVERTENZE
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si
ribalti.Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o
eccessive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una
superficie piana e mantenerlo
diritto.
2. Azionando il freno anteriore,
premere con forza il manubrio
diverse volte verso il basso per
verificare se la forcella si comprime
e si estende regolarmente.
HCA10590
ATTENZIONE:Se la forcella è danneggiata o non
funziona agevolmente, farla
controllare o riparare da un
concessionario Yamaha.
cap 6_h0.pmd24/1/2007, 14:12 24

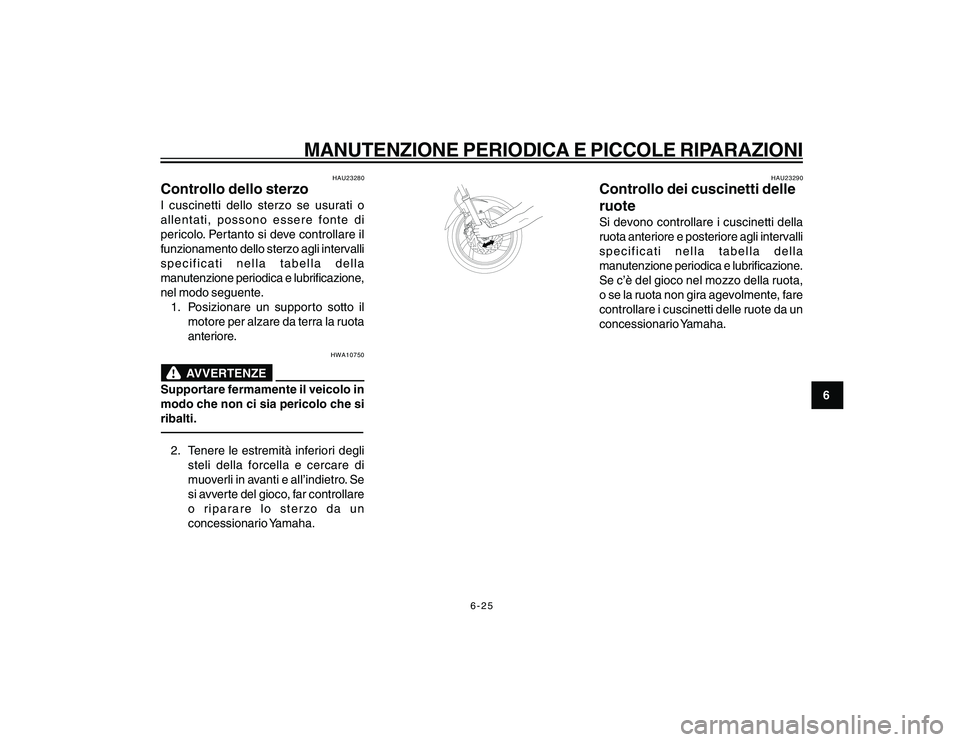

6-25
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU23280
Controllo dello sterzoI cuscinetti dello sterzo se usurati o
allentati, possono essere fonte di
pericolo. Pertanto si deve controllare il
funzionamento dello sterzo agli intervalli
specificati nella tabella della
manutenzione periodica e lubrificazione,
nel modo seguente.
1. Posizionare un supporto sotto il
motore per alzare da terra la ruota
anteriore.
HWA10750
AVVERTENZE
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si
ribalti.2. Tenere le estremità inferiori degli
steli della forcella e cercare di
muoverli in avanti e all’indietro. Se
si avverte del gioco, far controllare
o riparare lo sterzo da un
concessionario Yamaha.
HAU23290
Controllo dei cuscinetti delle
ruoteSi devono controllare i cuscinetti della
ruota anteriore e posteriore agli intervalli
specificati nella tabella della
manutenzione periodica e lubrificazione.
Se c’è del gioco nel mozzo della ruota,
o se la ruota non gira agevolmente, fare
controllare i cuscinetti delle ruote da un
concessionario Yamaha.
cap 6_h0.pmd24/1/2007, 14:12 25

6-26
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAUW0100
BatteriaLa batteria si trova sotto la sella. (Vedere
pagina 3-9.)
Questo modello è equipaggiato con una
batteria sigillata (MF), esente da
manutenzione. Non occorre controllare
l’elettrolito o aggiungere acqua distillata.
HCA10620
ATTENZIONE:Non tentare mai di togliere i sigilli
delle celle della batteria, in quanto
ciò danneggerebbe la batteria in
modo permanente.
HWA10760
AVVERTENZE
l ll l
l
Il liquido della batteria è
velenoso e pericoloso, in quanto
contiene acido solforico che
provoca ustioni gravi. Evitare
qualsiasi contatto con la pelle,
gli occhi o gli abiti e proteggere
sempre gli occhi quando si
lavora vicino alle batterie. In caso
di contatto, eseguire i seguenti
provvedimenti di PRONTO
SOCCORSO.CONTATTO ESTERNO:
Sciacquare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o
latte e chiamare
immediatamente un medico.
OCCHI: Sciacquare con
acqua per 15 minuti e
ricorrere immediatamente ad
un medico.
l ll l
l
Le batterie producono gas
idrogeno esplosivo. Pertanto
tenere le scintille, le fiamme, le
sigarette ecc. lontane dalla
batteria e provvedere ad una
ventilazione adeguata quando si
carica la batteria in ambienti
chiusi.
l ll l
l
TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA
PORTATA DEI BAMBINI.12
1. Cavo negativo batteria
2. Cavo positivo batteria
Per caricare la batteria
Fare caricare al più presto possibile la
batteria da un concessionario Yamaha
se sembra che si sia scaricata. Tenere
presente che la batteria tende a
scaricarsi molto più rapidamente se il
veicolo è equipaggiato con accessori
elettrici optional.
Rimessaggio della batteria
1. Se non si intende utilizzare il
motociclo per oltre un mese,
togliere la batteria dal mezzo,
caricarla completamente e poi
riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per
più di due mesi, controllarla almeno
una volta al mese e caricarla
completamente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che
i cavi batteria siano collegati
correttamente ai terminali batteria.
HCA10630
ATTENZIONE:l ll l
l
Tenere la batteria sempre carica.
Se si ripone una batteria scarica,
cap 6_h0.pmd24/1/2007, 14:12 26

6-27
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
si possono provocare danni
permanenti alla stessa.
l ll l
l
Per caricare una batteria sigillata
(MF), occorre un caricabatteria
speciale (a tensione costante).
L’utilizzo di un caricabatteria
convenzionale danneggerebbe
la batteria. Se non si ha la
possibilità di utilizzare un
caricabatteria per batterie
sigillate (MF), farla caricare da
un concessionario Yamaha.
HAU23624
Sostituzione dei fusibiliIl fusibile principale e la scatola fusibili
che contiene i fusibili dei circuiti
individuali si trovano sotto la sella.
(Vedere pagina 3-9.)
20
1
2
1. Fusibile principale
2. Fusibile di riserva1. Coperchio scatola fusibile
2. Fusibile faro
3. Fusibile sistema di segnalazione
4. Fusibile dell’iniezione elettronica e
dell’accensione
5. Fusible di backup del display
6. Fusibile di riserva
Se brucia un fusibile, sostituirlo come
segue.
1. Girare la chiave su “OFF” e
spegnere il circuito elettrico in
questione.
2. Togliere il fusibile bruciato ed
installare un fusibile nuovo
dell’amperaggio secondo specifica.Fusibili secondo specifica:
Fusibile principale:
20.0 A
Fusibile faro:
10.0 A
Fusibile sistema di segnalazione:
10.0 A
Fusibile dell’iniezione elettronica:
10.0 A
Fusibile di backup:
10.0 A
Fusibiles di reserva :
10.0 A e 20.0 A
HCA10640
ATTENZIONE:Non utilizzare un fusibile di
amperaggio superiore a quello
consigliato per evitare di provocare
danni estesi all’impianto elettrico ed
eventualmente un incendio.
cap 6_h0.pmd24/1/2007, 14:12 27

6-28
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI3. Girare la chiave su “ON” ed
accendere il circuito elettrico in
questione per controllare se
l’apparecchiatura elettrica
funziona.
4. Se nuovamente il fusibile brucia
subito, fare controllare l’impianto
elettrico da un concessionario
Yamaha.
HAU23780
Sostituzione della lampadina
del faroQuesto modello è equipaggiato con una
lampadina del faro al quarzo. Se la
lampadina del faro brucia, sostituirla
come segue.
1. Togliere il gruppo del faro togliendo
le viti.
1
1. Vite2. Scollegare il connettore del faro e
poi togliere il coprilampada.
2 1
1. Connettore faro
2. Coprilampada
3. Togliere il portalampada del faro
girandolo in senso antiorario e poi
togliere la lampadina guasta.1. Portalampada del faro
HWA10790
AVVERTENZE
Le lampadine del faro si scaldano
molto. Pertanto tenere i prodotti
infiammabili lontani dalla lampadina
del faro accesa e non toccarla fino a
quando non si è raffreddata.4. Posizionare una lampadina del faro
nuova e poi fissarla con il
portalampada.
cap 6_h0.pmd24/1/2007, 14:12 28

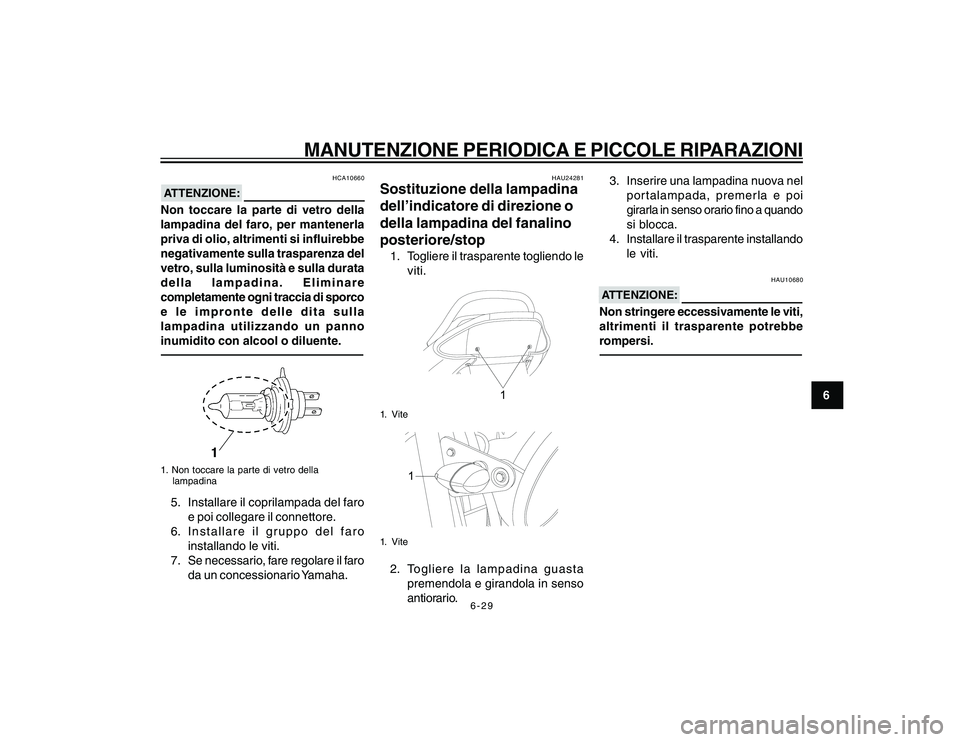

6-29
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HCA10660
ATTENZIONE:Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza del
vetro, sulla luminosità e sulla durata
della lampadina. Eliminare
completamente ogni traccia di sporco
e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.1. Non toccare la parte di vetro della
lampadina5. Installare il coprilampada del faro
e poi collegare il connettore.
6. Installare il gruppo del faro
installando le viti.
7. Se necessario, fare regolare il faro
da un concessionario Yamaha.
HAU24281
Sostituzione della lampadina
dell’indicatore di direzione o
della lampadina del fanalino
posteriore/stop1. Togliere il trasparente togliendo le
viti.
1
1. Vite
1
1. Vite2. Togliere la lampadina guasta
premendola e girandola in senso
antiorario.3. Inserire una lampadina nuova nel
portalampada, premerla e poi
girarla in senso orario fino a quando
si blocca.
4. Installare il trasparente installando
le viti.
HAU10680
HCA1 0 6 8 0
ATTENZIONE:Non stringere eccessivamente le viti,
altrimenti il trasparente potrebbe
rompersi.
cap 6_h0.pmd24/1/2007, 14:12 29

6-30
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU37270
Sostituzione della lampada
luce di posizione anteriore
1
1. Lampada luce di posizione anterioreSe la lampada luce di posizione anteriore
brucia, sostituirla come segue.
1. Togliere il gruppo ottico anteriore
togliendo le viti.
2. Togliere il portalampada con
cavetto (insieme alla lampada)
estraendolo.
3. Togliere la lampada guasta
estraendola.
4. Inserire una lampada nuova nel
portalampada con cavetto.
5. Installare il portalampada con
cavetto (insieme alla lampada)
premendolo.
6. Installare il gruppo ottico anteriore
installando le viti.
HAU24350
Come supportare il motocicloPoiché questo modello non dispone di
un cavalletto centrale, osservare le
seguenti precauzioni quando si
rimuovono la ruota anteriore e posteriore
o si eseguono altri lavori di
manutenzione che richiedono che il
motociclo stia diritto.
Prima di iniziare qualsiasi lavoro di
manutenzione, controllare che il
motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità,
si può mettere una cassa di legno
robusta sotto il motore.
Per la manutenzione della ruota
anteriore
1. Stabilizzare la parte posteriore del
motociclo con un cavalletto per
motociclo o, se questo non fosse
disponibile, mettendo un cric sotto
il telaio davanti alla ruota
posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per
motocicli.
Per la manutenzione della ruota
posteriore
Sollevare la ruota posteriore da terra conun cavalletto per motociclo o, se questo
non fosse disponibile, mettendo un cric
sotto ciascun lato del telaio davanti alla
ruota posteriore, oppure sotto ciascun
lato del forcellone.
cap 6_h0.pmd24/1/2007, 14:12 30

6-31
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU24360
Ruota anteriore
HAUW0180
Per togliere la ruota anteriore
HWA10820
AVVERTENZE
l ll l
l
Si consiglia di affidare la
manutenzione della ruota ad un
concessionario Yamaha.
l ll l
l
Supportare fermamente il
motociclo in modo che non ci
sia pericolo che si ribalti.
1. Allentare il bullone di fermo perno
ruota anteriore e il perno ruota.
12
1. Perno ruota
2. Bullone fermo perno ruota
2. Alzare la ruota anteriore da terra
seguendo la procedura a pagina
6-30.
3. Estrarre il perno ruota e poi togliere
la ruota.
HCA11070
ATTENZIONE:Non frenare dopo aver tolto la ruota
insieme al disco freno, altrimenti le
pastiglie si chiuderebbero
completamente.
HAUW0160
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli forcella.NOTA:Verificare che ci sia spazio sufficiente
tra le pastiglie freni prima di inserire il
disco freno nella pinza.2. Inserire il perno ruota.
3. Abbassare la ruota anteriore in
modo che tocchi il terreno.
4. Serrare il perno ruota alla coppia
secondo specifica.Coppia di serraggio:
Perno ruota:
60 Nm (6.0 m.kgf, 44 ft.lbf)
5. Stringere il bullone di fermo della
forcella alla coppia di serraggio
secondo specifica.Coppia di serraggio:
Bullone di fermo forcella:
55 Nm (5.5 m.kgf, 40 ft.lbf)6. Premere con forza il manubrio
diverse volte verso il basso per
verificare il corretto funzionamento
della forcella.
cap 6_h0.pmd24/1/2007, 14:12 31
