2007 YAMAHA TZR50 Manuale duso (in Italian)

si ha la possibilità di utilizzare
un caricabatteria per batterie
sigillate (MF), farla caricare da
un concessionario Yamaha.HAU23481
Sostituzione del fusibile
Il portafusibile si trova sotto la sella.
(Vedere pagina 3-10.)
Se il fusibile è bruciato, sostituirlo
come segue.
1. Girare la chiave su “
e” e speg-
nere tutti i circuiti elettrici.
2. Togliere il fusibile bruciato ed ins-
tallare un fusibile nuovo dell’am-
peraggio secondo specifica.
HCA10640
ATTENZIONE:
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
3. Girare la chiave su “f” ed
accendere i circuiti elettrici per
controllare se le apparecchiature
elettriche funzionano.
4. Se nuovamente il fusibile brucia
subito, fare controllare l’impianto
elettrico da un concessionario
Yamaha.
Fusibile secondo specifica:
10 A
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
5WX-F8199-H2.qxd 30/05/2006 08:18 Página 65

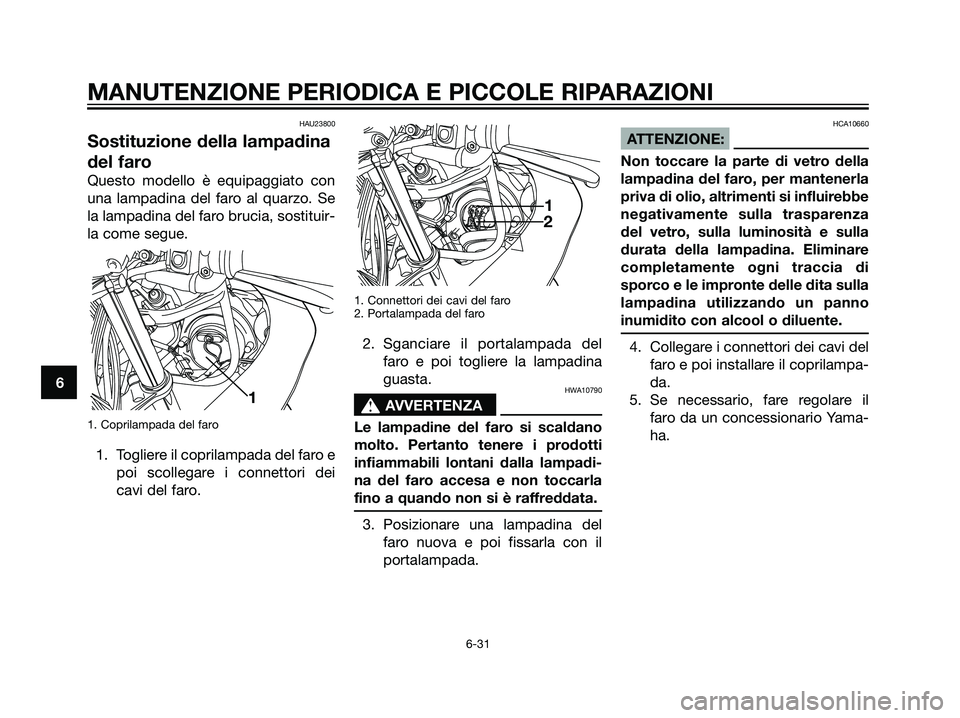

HAU23800
Sostituzione della lampadina
del faro
Questo modello è equipaggiato con
una lampadina del faro al quarzo. Se
la lampadina del faro brucia, sostituir-
la come segue.
1. Coprilampada del faro
1. Togliere il coprilampada del faro e
poi scollegare i connettori dei
cavi del faro.
1. Connettori dei cavi del faro
2. Portalampada del faro
2. Sganciare il portalampada del
faro e poi togliere la lampadina
guasta.
HWA10790
s s
AVVERTENZA
Le lampadine del faro si scaldano
molto. Pertanto tenere i prodotti
infiammabili lontani dalla lampadi-
na del faro accesa e non toccarla
fino a quando non si è raffreddata.
3. Posizionare una lampadina del
faro nuova e poi fissarla con il
portalampada.
HCA10660
ATTENZIONE:
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.
4. Collegare i connettori dei cavi del
faro e poi installare il coprilampa-
da.
5. Se necessario, fare regolare il
faro da un concessionario Yama-
ha.
1
2
1
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
5WX-F8199-H2.qxd 30/05/2006 08:18 Página 66

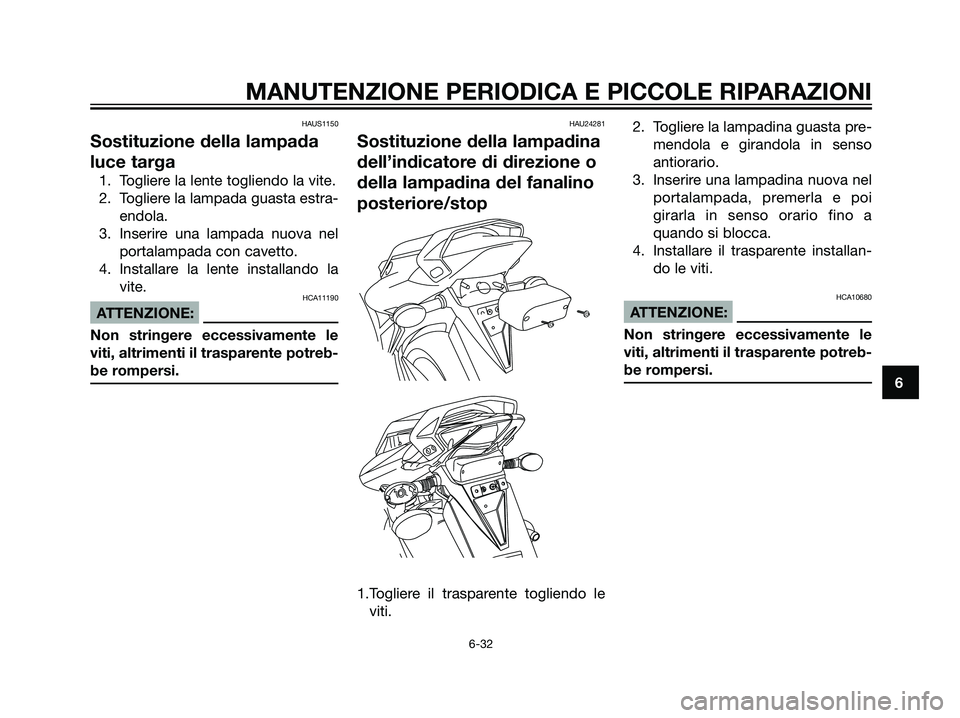

HAUS1150
Sostituzione della lampada
luce targa
1. Togliere la lente togliendo la vite.
2. Togliere la lampada guasta estra-
endola.
3. Inserire una lampada nuova nel
portalampada con cavetto.
4. Installare la lente installando la
vite.
HCA11190
ATTENZIONE:
Non stringere eccessivamente le
viti, altrimenti il trasparente potreb-
be rompersi.
HAU24281
Sostituzione della lampadina
dell’indicatore di direzione o
della lampadina del fanalino
posteriore/stop
1.Togliere il trasparente togliendo le
viti.2. Togliere la lampadina guasta pre-
mendola e girandola in senso
antiorario.
3. Inserire una lampadina nuova nel
portalampada, premerla e poi
girarla in senso orario fino a
quando si blocca.
4. Installare il trasparente installan-
do le viti.
HCA10680
ATTENZIONE:
Non stringere eccessivamente le
viti, altrimenti il trasparente potreb-
be rompersi.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
5WX-F8199-H2.qxd 30/05/2006 08:18 Página 67

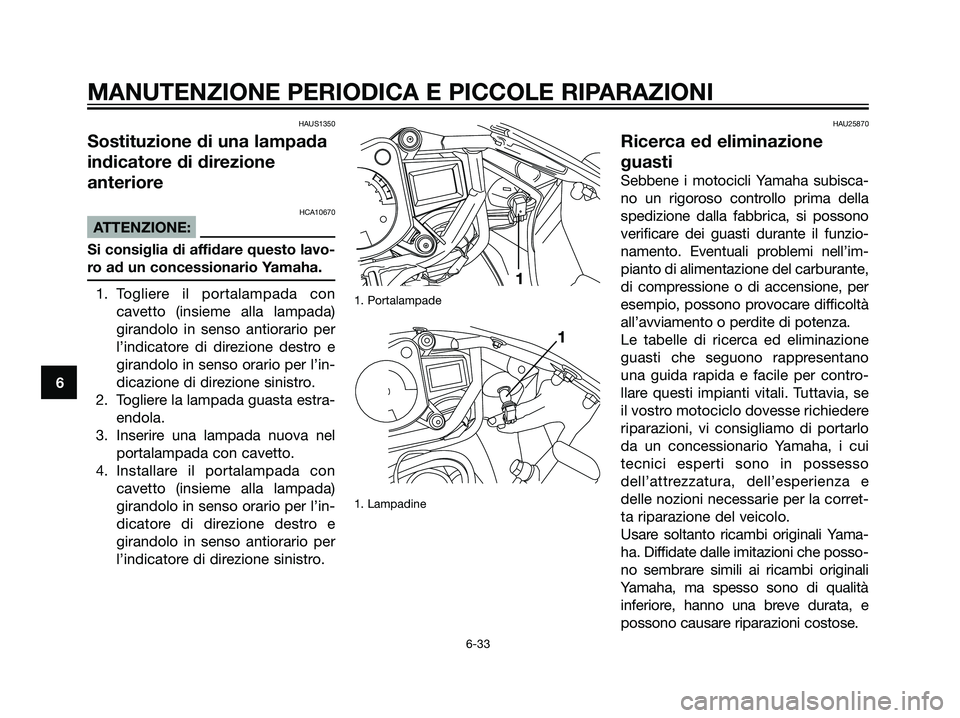

HAUS1350
Sostituzione di una lampada
indicatore di direzione
anteriore
HCA10670
ATTENZIONE:
Si consiglia di affidare questo lavo-
ro ad un concessionario Yamaha.
1. Togliere il portalampada con
cavetto (insieme alla lampada)
girandolo in senso antiorario per
l’indicatore di direzione destro e
girandolo in senso orario per l’in-
dicazione di direzione sinistro.
2. Togliere la lampada guasta estra-
endola.
3. Inserire una lampada nuova nel
portalampada con cavetto.
4. Installare il portalampada con
cavetto (insieme alla lampada)
girandolo in senso orario per l’in-
dicatore di direzione destro e
girandolo in senso antiorario per
l’indicatore di direzione sinistro.1. Portalampade
1. Lampadine
HAU25870
Ricerca ed eliminazione
guasti
Sebbene i motocicli Yamaha subisca-
no un rigoroso controllo prima della
spedizione dalla fabbrica, si possono
verificare dei guasti durante il funzio-
namento. Eventuali problemi nell’im-
pianto di alimentazione del carburante,
di compressione o di accensione, per
esempio, possono provocare difficoltà
all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione
guasti che seguono rappresentano
una guida rapida e facile per contro-
llare questi impianti vitali. Tuttavia, se
il vostro motociclo dovesse richiedere
riparazioni, vi consigliamo di portarlo
da un concessionario Yamaha, i cui
tecnici esperti sono in possesso
dell’attrezzatura, dell’esperienza e
delle nozioni necessarie per la corret-
ta riparazione del veicolo.
Usare soltanto ricambi originali Yama-
ha. Diffidate dalle imitazioni che posso-
no sembrare simili ai ricambi originali
Yamaha, ma spesso sono di qualità
inferiore, hanno una breve durata, e
possono causare riparazioni costose.
1
1
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
5WX-F8199-H2.qxd 30/05/2006 08:18 Página 68

6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-34

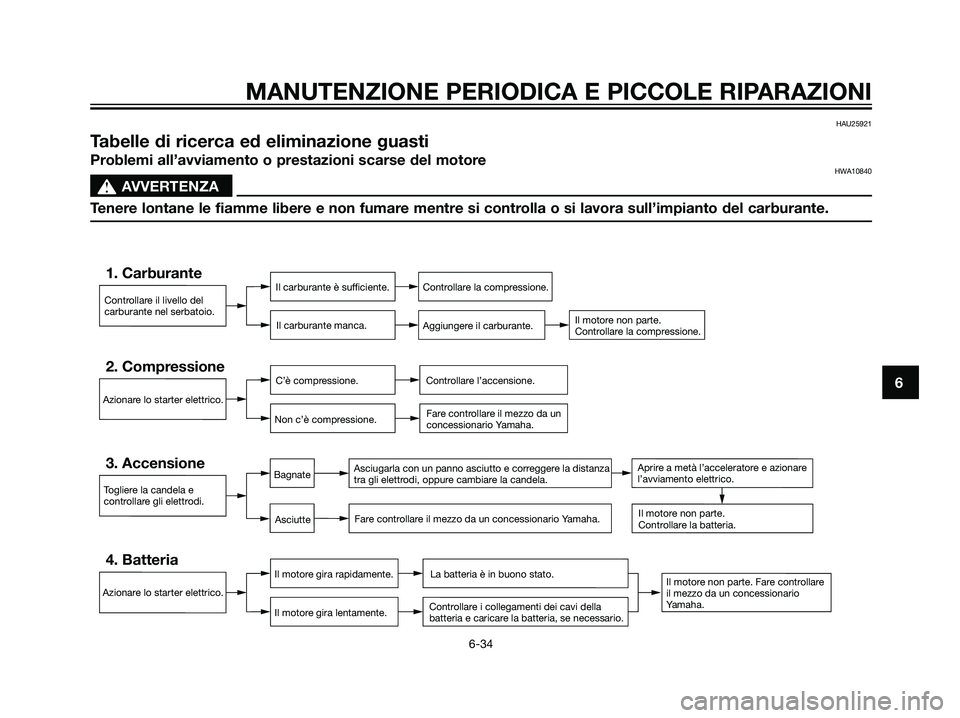

HAU25921
Tabelle di ricerca ed eliminazione guasti
Problemi all’avviamento o prestazioni scarse del motoreHWA10840
s s
AVVERTENZA
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.
Controllare il livello del
carburante nel serbatoio.
1. CarburanteIl carburante è sufficiente.
Il carburante manca.Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.
2. CompressioneC’è compressione.
Non c’è compressione.Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere la candela e
controllare gli elettrodi.
3. AccensioneAsciugarla con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare la candela.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.
4. BatteriaIl motore gira rapidamente.
Il motore gira lentamente.La batteria è in buono stato.
Controllare i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
Asciutte
BagnateAprire a metà l’acceleratore e azionare
l’avviamento elettrico.
5WX-F8199-H2.qxd 30/05/2006 08:18 Página 69

6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-35

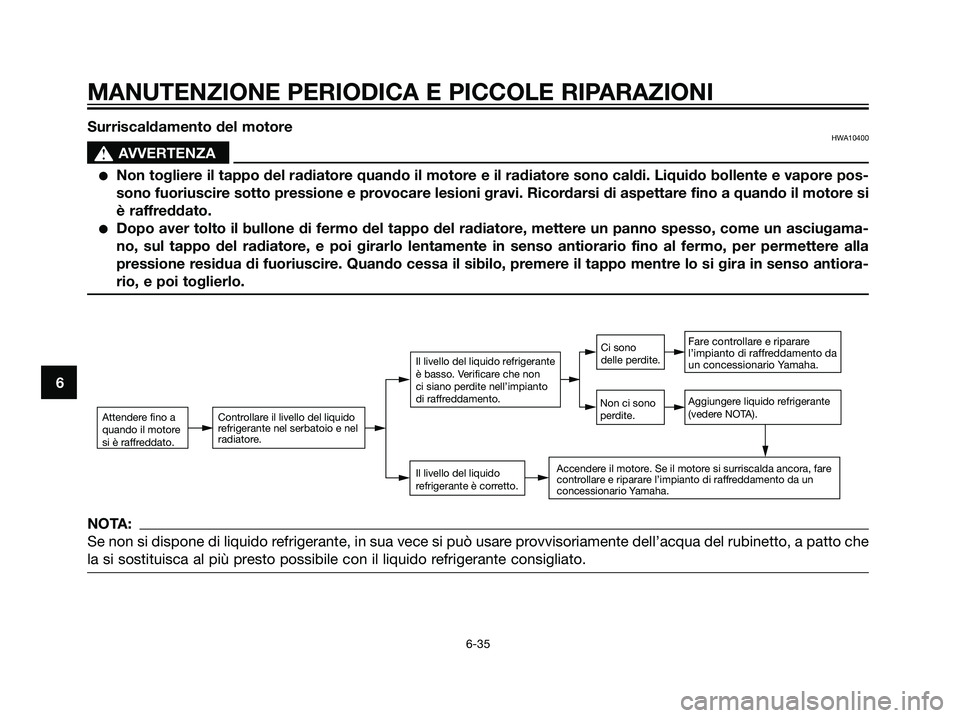

Surriscaldamento del motoreHWA10400
s s
AVVERTENZA
Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore pos-
sono fuoriuscire sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si
è raffreddato.
Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugama-
no, sul tappo del radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla
pressione residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiora-
rio, e poi toglierlo.
Attendere fino a
quando il motore
si è raffreddato.Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.
Il livello del liquido refrigerante
è basso. Verificare che non
ci siano perdite nell’impianto
di raffreddamento.
Fare controllare e riparare
l’impianto di raffreddamento da
un concessionario Yamaha.
Aggiungere liquido refrigerante
(vedere NOTA).
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare l’impianto di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
NOTA:
Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che
la si sostituisca al più presto possibile con il liquido refrigerante consigliato.
5WX-F8199-H2.qxd 30/05/2006 08:18 Página 70

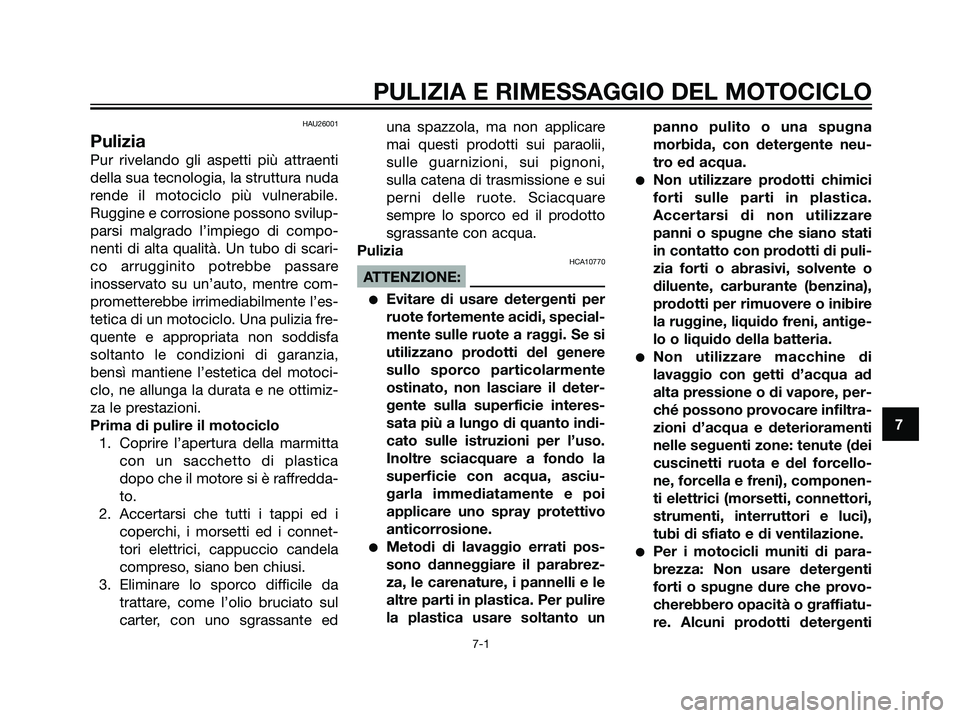

HAU26001
Pulizia
Pur rivelando gli aspetti più attraenti
della sua tecnologia, la struttura nuda
rende il motociclo più vulnerabile.
Ruggine e corrosione possono svilup-
parsi malgrado l’impiego di compo-
nenti di alta qualità. Un tubo di scari-
co arrugginito potrebbe passare
inosservato su un’auto, mentre com-
prometterebbe irrimediabilmente l’es-
tetica di un motociclo. Una pulizia fre-
quente e appropriata non soddisfa
soltanto le condizioni di garanzia,
bensì mantiene l’estetica del motoci-
clo, ne allunga la durata e ne ottimiz-
za le prestazioni.
Prima di pulire il motociclo
1. Coprire l’apertura della marmitta
con un sacchetto di plastica
dopo che il motore si è raffredda-
to.
2. Accertarsi che tutti i tappi ed i
coperchi, i morsetti ed i connet-
tori elettrici, cappuccio candela
compreso, siano ben chiusi.
3. Eliminare lo sporco difficile da
trattare, come l’olio bruciato sul
carter, con uno sgrassante eduna spazzola, ma non applicare
mai questi prodotti sui paraolii,
sulle guarnizioni, sui pignoni,
sulla catena di trasmissione e sui
perni delle ruote. Sciacquare
sempre lo sporco ed il prodotto
sgrassante con acqua.
Pulizia
HCA10770
ATTENZIONE:
Evitare di usare detergenti per
ruote fortemente acidi, special-
mente sulle ruote a raggi. Se si
utilizzano prodotti del genere
sullo sporco particolarmente
ostinato, non lasciare il deter-
gente sulla superficie interes-
sata più a lungo di quanto indi-
cato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la
superficie con acqua, asciu-
garla immediatamente e poi
applicare uno spray protettivo
anticorrosione.
Metodi di lavaggio errati pos-
sono danneggiare il parabrez-
za, le carenature, i pannelli e le
altre parti in plastica. Per pulire
la plastica usare soltanto unpanno pulito o una spugna
morbida, con detergente neu-
tro ed acqua.
Non utilizzare prodotti chimici
forti sulle parti in plastica.
Accertarsi di non utilizzare
panni o spugne che siano stati
in contatto con prodotti di puli-
zia forti o abrasivi, solvente o
diluente, carburante (benzina),
prodotti per rimuovere o inibire
la ruggine, liquido freni, antige-
lo o liquido della batteria.
Non utilizzare macchine di
lavaggio con getti d’acqua ad
alta pressione o di vapore, per-
ché possono provocare infiltra-
zioni d’acqua e deterioramenti
nelle seguenti zone: tenute (dei
cuscinetti ruota e del forcello-
ne, forcella e freni), componen-
ti elettrici (morsetti, connettori,
strumenti, interruttori e luci),
tubi di sfiato e di ventilazione.
Per i motocicli muniti di para-
brezza: Non usare detergenti
forti o spugne dure che provo-
cherebbero opacità o graffiatu-
re. Alcuni prodotti detergenti
7
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-1
5WX-F8199-H2.qxd 30/05/2006 08:18 Página 71

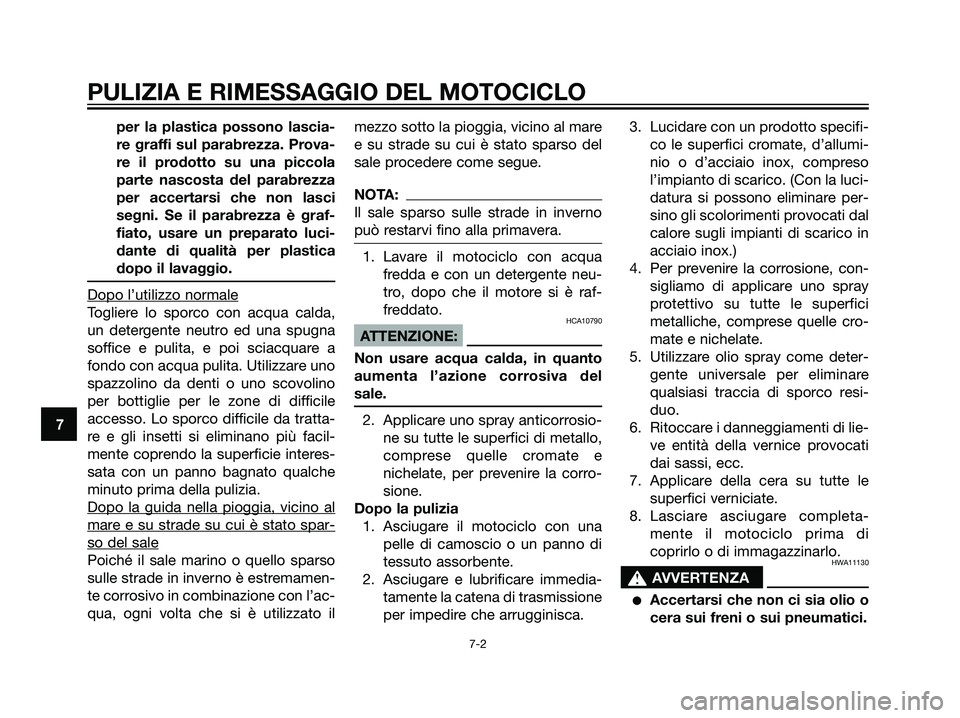

per la plastica possono lascia-
re graffi sul parabrezza. Prova-
re il prodotto su una piccola
parte nascosta del parabrezza
per accertarsi che non lasci
segni. Se il parabrezza è graf-
fiato, usare un preparato luci-
dante di qualità per plastica
dopo il lavaggio.
Dopo l’utilizzo normale
Togliere lo sporco con acqua calda,
un detergente neutro ed una spugna
soffice e pulita, e poi sciacquare a
fondo con acqua pulita. Utilizzare uno
spazzolino da denti o uno scovolino
per bottiglie per le zone di difficile
accesso. Lo sporco difficile da tratta-
re e gli insetti si eliminano più facil-
mente coprendo la superficie interes-
sata con un panno bagnato qualche
minuto prima della pulizia.
Dopo la guida nella pioggia, vicino al
mare e su strade su cui è stato spar-
so del sale
Poiché il sale marino o quello sparso
sulle strade in inverno è estremamen-
te corrosivo in combinazione con l’ac-
qua, ogni volta che si è utilizzato ilmezzo sotto la pioggia, vicino al mare
e su strade su cui è stato sparso del
sale procedere come segue.
NOTA:
Il sale sparso sulle strade in inverno
può restarvi fino alla primavera.
1. Lavare il motociclo con acqua
fredda e con un detergente neu-
tro, dopo che il motore si è raf-
freddato.
HCA10790
ATTENZIONE:
Non usare acqua calda, in quanto
aumenta l’azione corrosiva del
sale.
2. Applicare uno spray anticorrosio-
ne su tutte le superfici di metallo,
comprese quelle cromate e
nichelate, per prevenire la corro-
sione.
Dopo la pulizia
1. Asciugare il motociclo con una
pelle di camoscio o un panno di
tessuto assorbente.
2. Asciugare e lubrificare immedia-
tamente la catena di trasmissione
per impedire che arrugginisca.3. Lucidare con un prodotto specifi-
co le superfici cromate, d’allumi-
nio o d’acciaio inox, compreso
l’impianto di scarico. (Con la luci-
datura si possono eliminare per-
sino gli scolorimenti provocati dal
calore sugli impianti di scarico in
acciaio inox.)
4. Per prevenire la corrosione, con-
sigliamo di applicare uno spray
protettivo su tutte le superfici
metalliche, comprese quelle cro-
mate e nichelate.
5. Utilizzare olio spray come deter-
gente universale per eliminare
qualsiasi traccia di sporco resi-
duo.
6. Ritoccare i danneggiamenti di lie-
ve entità della vernice provocati
dai sassi, ecc.
7. Applicare della cera su tutte le
superfici verniciate.
8. Lasciare asciugare completa-
mente il motociclo prima di
coprirlo o di immagazzinarlo.
HWA11130
s s
AVVERTENZA
Accertarsi che non ci sia olio o
cera sui freni o sui pneumatici.
7
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
5WX-F8199-H2.qxd 30/05/2006 08:18 Página 72
