2007 YAMAHA TZR50 Manuale duso (in Italian)

HAUM1940

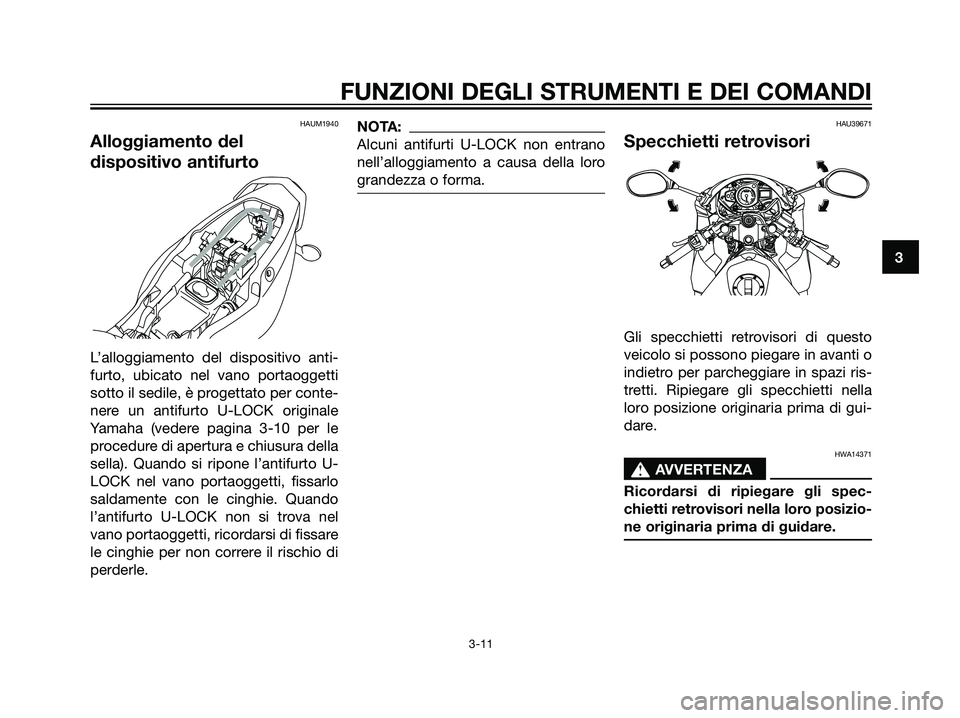

Alloggiamento del
dispositivo antifurto
L’alloggiamento del dispositivo anti-
furto, ubicato nel vano portaoggetti
sotto il sedile, è progettato per conte-
nere un antifurto U-LOCK originale
Yamaha (vedere pagina 3-10 per le
procedure di apertura e chiusura della
sella). Quando si ripone l’antifurto U-
LOCK nel vano portaoggetti, fissarlo
saldamente con le cinghie. Quando
l’antifurto U-LOCK non si trova nel
vano portaoggetti, ricordarsi di fissare
le cinghie per non correre il rischio di
perderle.
NOTA:
Alcuni antifurti U-LOCK non entrano
nell’alloggiamento a causa della loro
grandezza o forma.HAU39671
Specchietti retrovisori
Gli specchietti retrovisori di questo
veicolo si possono piegare in avanti o
indietro per parcheggiare in spazi ris-
tretti. Ripiegare gli specchietti nella
loro posizione originaria prima di gui-
dare.
HWA14371
s s
AVVERTENZA
Ricordarsi di ripiegare gli spec-
chietti retrovisori nella loro posizio-
ne originaria prima di guidare.
3
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
5WX-F8199-H2.qxd 30/05/2006 08:18 Página 11

HAU15301

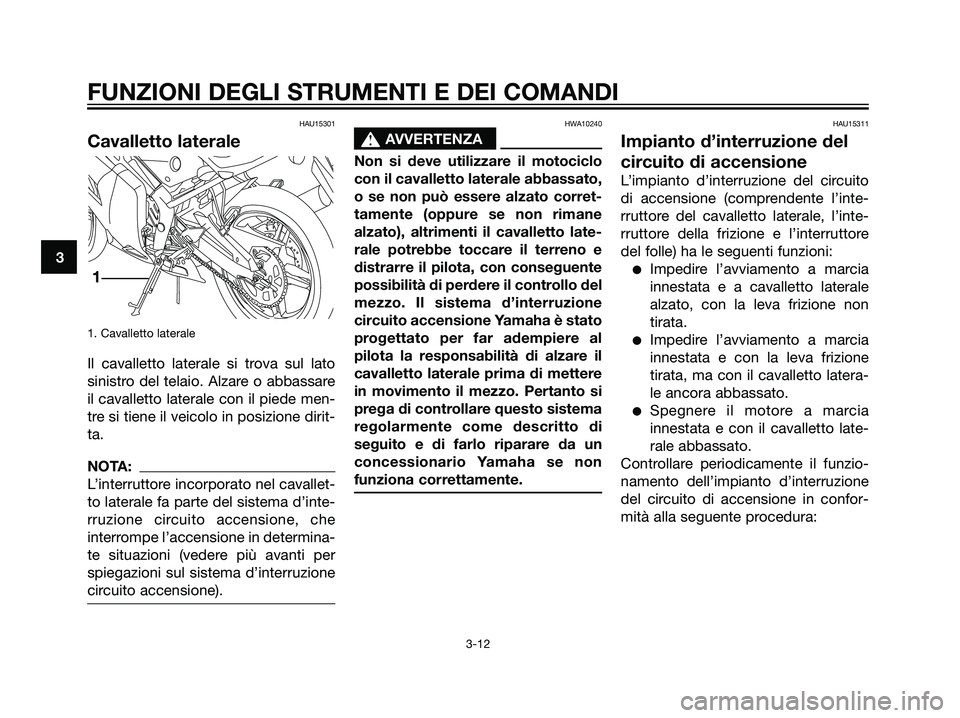

Cavalletto laterale
1. Cavalletto laterale
Il cavalletto laterale si trova sul lato
sinistro del telaio. Alzare o abbassare
il cavalletto laterale con il piede men-
tre si tiene il veicolo in posizione dirit-
ta.
NOTA:
L’interruttore incorporato nel cavallet-
to laterale fa parte del sistema d’inte-
rruzione circuito accensione, che
interrompe l’accensione in determina-
te situazioni (vedere più avanti per
spiegazioni sul sistema d’interruzione
circuito accensione).
HWA10240
s s
AVVERTENZA
Non si deve utilizzare il motociclo
con il cavalletto laterale abbassato,
o se non può essere alzato corret-
tamente (oppure se non rimane
alzato), altrimenti il cavalletto late-
rale potrebbe toccare il terreno e
distrarre il pilota, con conseguente
possibilità di perdere il controllo del
mezzo. Il sistema d’interruzione
circuito accensione Yamaha è stato
progettato per far adempiere al
pilota la responsabilità di alzare il
cavalletto laterale prima di mettere
in movimento il mezzo. Pertanto si
prega di controllare questo sistema
regolarmente come descritto di
seguito e di farlo riparare da un
concessionario Yamaha se non
funziona correttamente.
HAU15311
Impianto d’interruzione del
circuito di accensione
L’impianto d’interruzione del circuito
di accensione (comprendente l’inte-
rruttore del cavalletto laterale, l’inte-
rruttore della frizione e l’interruttore
del folle) ha le seguenti funzioni:
Impedire l’avviamento a marcia
innestata e a cavalletto laterale
alzato, con la leva frizione non
tirata.
Impedire l’avviamento a marcia
innestata e con la leva frizione
tirata, ma con il cavalletto latera-
le ancora abbassato.
Spegnere il motore a marcia
innestata e con il cavalletto late-
rale abbassato.
Controllare periodicamente il funzio-
namento dell’impianto d’interruzione
del circuito di accensione in confor-
mità alla seguente procedura:
1
3
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
5WX-F8199-H2.qxd 30/05/2006 08:18 Página 12

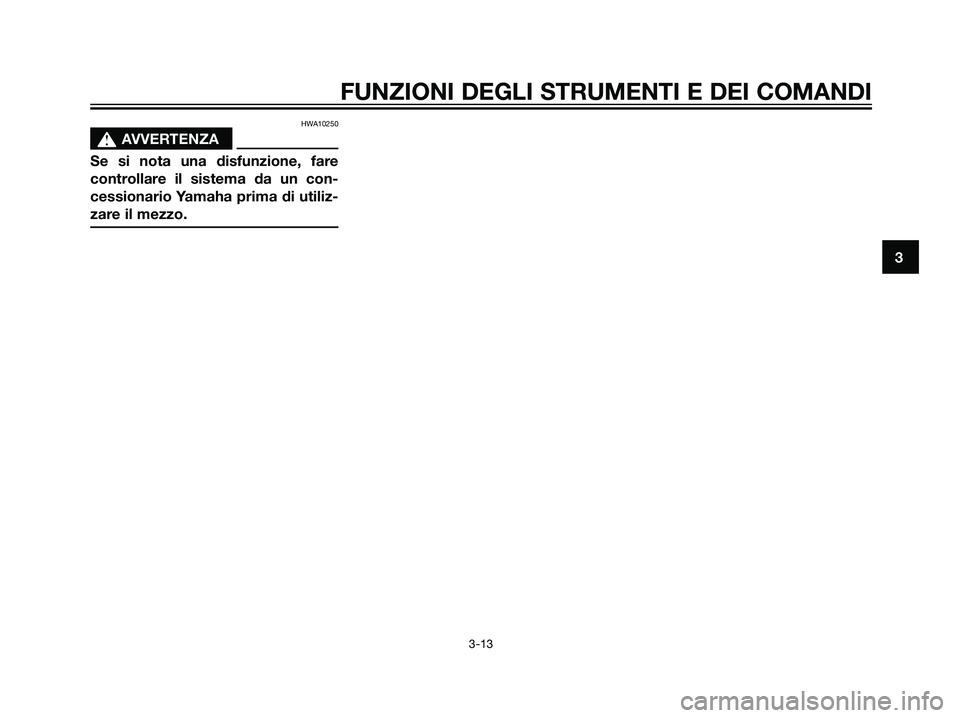

HWA10250
s s
AVVERTENZA
Se si nota una disfunzione, fare
controllare il sistema da un con-
cessionario Yamaha prima di utiliz-
zare il mezzo.
3
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
5WX-F8199-H2.qxd 30/05/2006 08:18 Página 13

3
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14

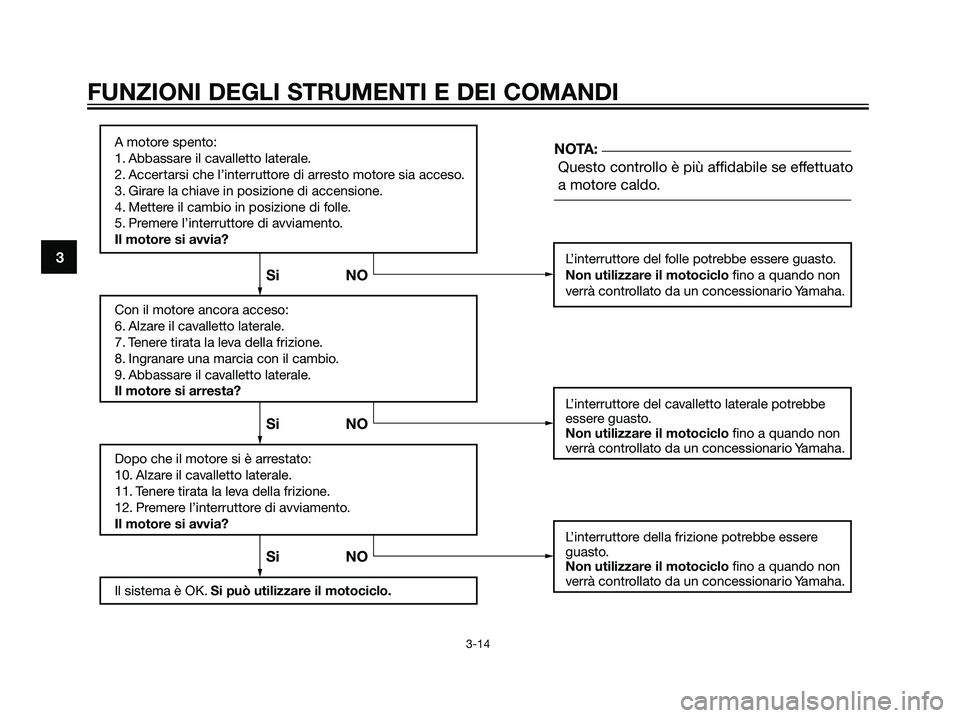

A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore di arresto motore sia acceso.
3. Girare la chiave in posizione di accensione.
4. Mettere il cambio in posizione di folle.
5. Premere l’interruttore di avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva della frizione.
8. Ingranare una marcia con il cambio.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva della frizione.
12. Premere l’interruttore di avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.
Questo controllo è più affidabile se effettuato
a motore caldo.
L’interruttore del folle potrebbe essere guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore del cavalletto laterale potrebbe
essere guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore della frizione potrebbe essere
guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NONOTA:
5WX-F8199-H2.qxd 30/05/2006 08:18 Página 14

HAU15591

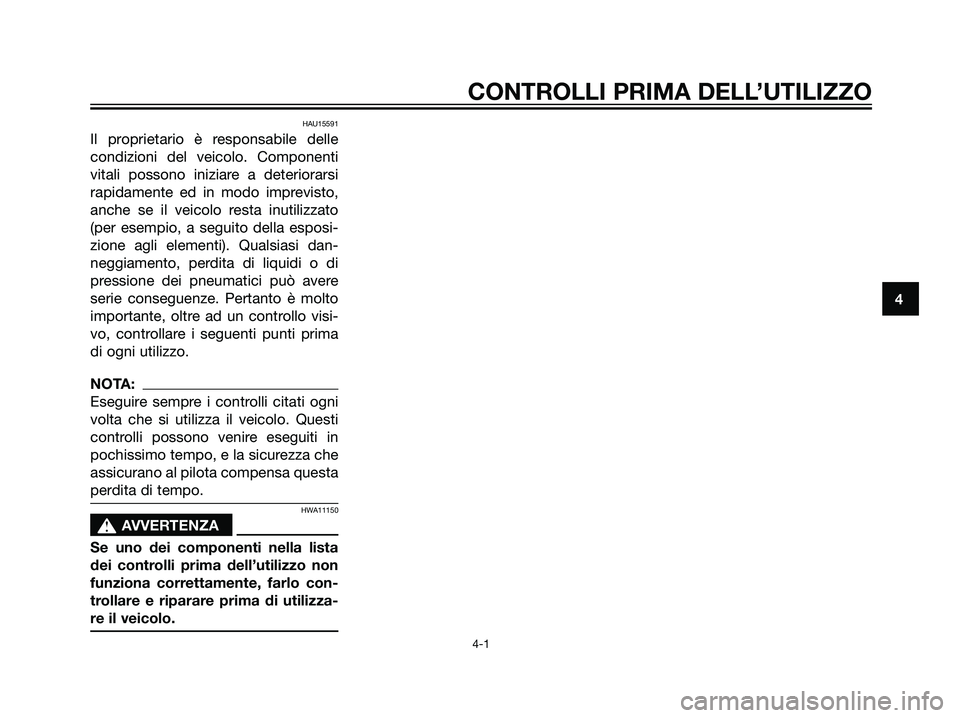

Il proprietario è responsabile delle
condizioni del veicolo. Componenti
vitali possono iniziare a deteriorarsi
rapidamente ed in modo imprevisto,
anche se il veicolo resta inutilizzato
(per esempio, a seguito della esposi-
zione agli elementi). Qualsiasi dan-
neggiamento, perdita di liquidi o di
pressione dei pneumatici può avere
serie conseguenze. Pertanto è molto
importante, oltre ad un controllo visi-
vo, controllare i seguenti punti prima
di ogni utilizzo.
NOTA:
Eseguire sempre i controlli citati ogni
volta che si utilizza il veicolo. Questi
controlli possono venire eseguiti in
pochissimo tempo, e la sicurezza che
assicurano al pilota compensa questa
perdita di tempo.
HWA11150
s s
AVVERTENZA
Se uno dei componenti nella lista
dei controlli prima dell’utilizzo non
funziona correttamente, farlo con-
trollare e riparare prima di utilizza-
re il veicolo.
4
CONTROLLI PRIMA DELL’UTILIZZO
4-1
5WX-F8199-H2.qxd 30/05/2006 08:18 Página 15

4
CONTROLLI PRIMA DELL’UTILIZZO
4-2
HAU15603

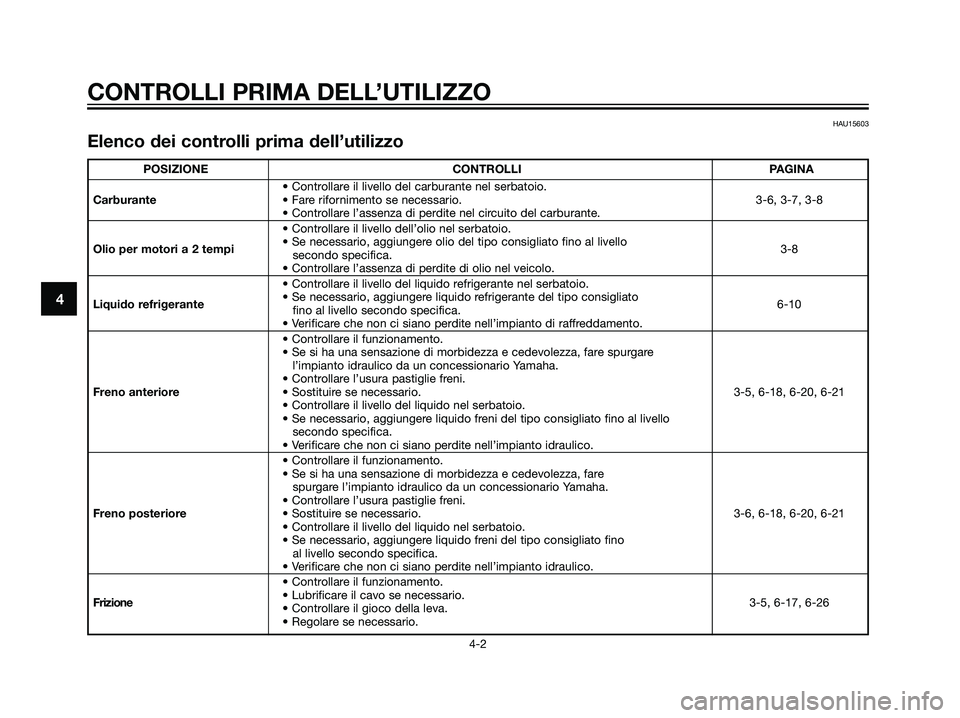

Elenco dei controlli prima dell’utilizzo
POSIZIONE CONTROLLI PAGINA
• Controllare il livello del carburante nel serbatoio.
Carburante• Fare rifornimento se necessario. 3-6, 3-7, 3-8
• Controllare l’assenza di perdite nel circuito del carburante.
• Controllare il livello dell’olio nel serbatoio.
Olio per motori a 2 tempi• Se necessario, aggiungere olio del tipo consigliato fino al livello
3-8
secondo specifica.
• Controllare l’assenza di perdite di olio nel veicolo.
• Controllare il livello del liquido refrigerante nel serbatoio.
Liquido refrigerante• Se necessario, aggiungere liquido refrigerante del tipo consigliato
6-10
fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raffreddamento.
• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare
l’impianto idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
Freno anteriore• Sostituire se necessario. 3-5, 6-18, 6-20, 6-21
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo consigliato fino al livello
secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico.
• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare
spurgare l’impianto idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
Freno posteriore• Sostituire se necessario. 3-6, 6-18, 6-20, 6-21
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo consigliato fino
al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico.
• Controllare il funzionamento.
Frizione• Lubrificare il cavo se necessario.
3-5, 6-17, 6-26
• Controllare il gioco della leva.
• Regolare se necessario.
5WX-F8199-H2.qxd 30/05/2006 08:18 Página 16

4
CONTROLLI PRIMA DELL’UTILIZZO
4-3

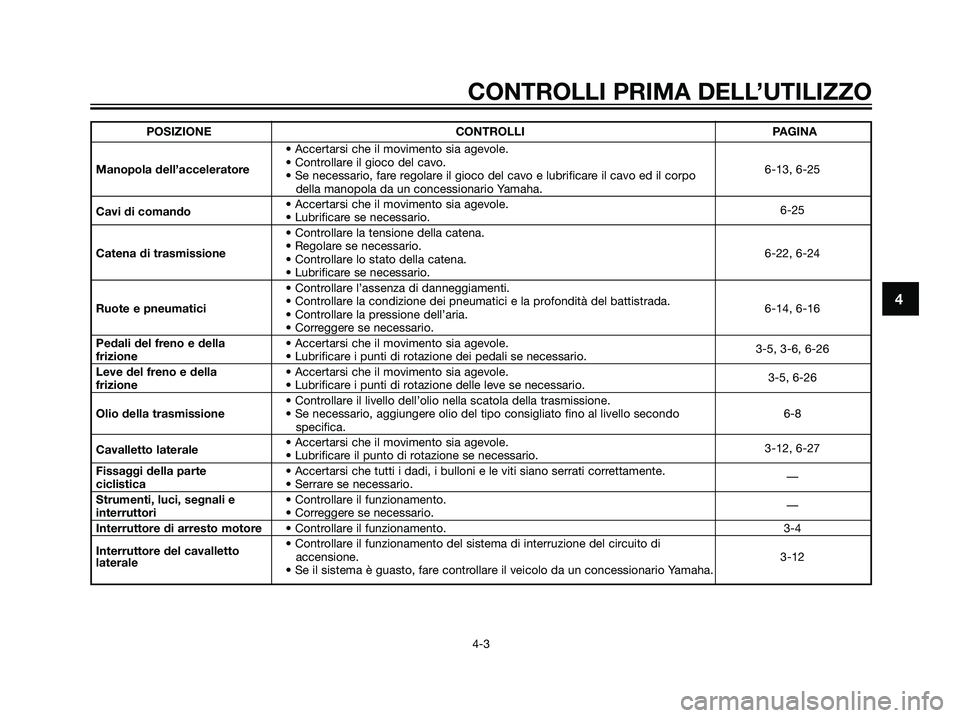

POSIZIONE CONTROLLI PAGINA
• Accertarsi che il movimento sia agevole.
Manopola dell’acceleratore• Controllare il gioco del cavo.
6-13, 6-25
• Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo
della manopola da un concessionario Yamaha.
Cavi di comando• Accertarsi che il movimento sia agevole.
• Lubrificare se necessario.6-25
• Controllare la tensione della catena.
Catena di trasmissione• Regolare se necessario.
6-22, 6-24
• Controllare lo stato della catena.
• Lubrificare se necessario.
• Controllare l’assenza di danneggiamenti.
Ruote e pneumatici• Controllare la condizione dei pneumatici e la profondità del battistrada.
6-14, 6-16
• Controllare la pressione dell’aria.
• Correggere se necessario.
Pedali del freno e della • Accertarsi che il movimento sia agevole.
frizione• Lubrificare i punti di rotazione dei pedali se necessario.3-5, 3-6, 6-26
Leve del freno e della • Accertarsi che il movimento sia agevole.
frizione• Lubrificare i punti di rotazione delle leve se necessario.3-5, 6-26
• Controllare il livello dell’olio nella scatola della trasmissione.
Olio della trasmissione• Se necessario, aggiungere olio del tipo consigliato fino al livello secondo 6-8
specifica.
Cavalletto laterale• Accertarsi che il movimento sia agevole.
• Lubrificare il punto di rotazione se necessario.3-12, 6-27
Fissaggi della parte • Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
ciclistica• Serrare se necessario.—
Strumenti, luci, segnali e • Controllare il funzionamento.
interruttori• Correggere se necessario.—
Interruttore di arresto motore• Controllare il funzionamento. 3-4
Interruttore del cavalletto• Controllare il funzionamento del sistema di interruzione del circuito di
accensione.3-12
laterale
• Se il sistema è guasto, fare controllare il veicolo da un concessionario Yamaha.
5WX-F8199-H2.qxd 30/05/2006 08:18 Página 17

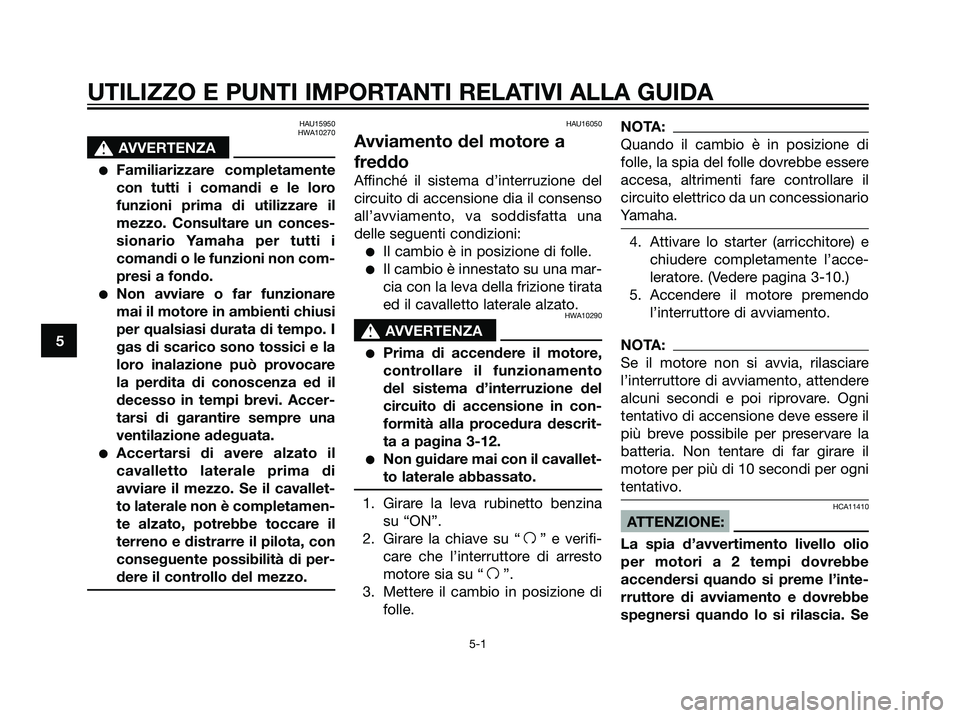

HAU15950
HWA10270
s s
AVVERTENZA
Familiarizzare completamente
con tutti i comandi e le loro
funzioni prima di utilizzare il
mezzo. Consultare un conces-
sionario Yamaha per tutti i
comandi o le funzioni non com-
presi a fondo.
Non avviare o far funzionare
mai il motore in ambienti chiusi
per qualsiasi durata di tempo. I
gas di scarico sono tossici e la
loro inalazione può provocare
la perdita di conoscenza ed il
decesso in tempi brevi. Accer-
tarsi di garantire sempre una
ventilazione adeguata.
Accertarsi di avere alzato il
cavalletto laterale prima di
avviare il mezzo. Se il cavallet-
to laterale non è completamen-
te alzato, potrebbe toccare il
terreno e distrarre il pilota, con
conseguente possibilità di per-
dere il controllo del mezzo.
HAU16050
Avviamento del motore a
freddo
Affinché il sistema d’interruzione del
circuito di accensione dia il consenso
all’avviamento, va soddisfatta una
delle seguenti condizioni:
Il cambio è in posizione di folle.
Il cambio è innestato su una mar-
cia con la leva della frizione tirata
ed il cavalletto laterale alzato.
HWA10290
s s
AVVERTENZA
Prima di accendere il motore,
controllare il funzionamento
del sistema d’interruzione del
circuito di accensione in con-
formità alla procedura descrit-
ta a pagina 3-12.
Non guidare mai con il cavallet-
to laterale abbassato.
1. Girare la leva rubinetto benzina
su “ON”.
2. Girare la chiave su “
f” e verifi-
care che l’interruttore di arresto
motore sia su “
f”.
3. Mettere il cambio in posizione di
folle.
NOTA:
Quando il cambio è in posizione di
folle, la spia del folle dovrebbe essere
accesa, altrimenti fare controllare il
circuito elettrico da un concessionario
Yamaha.
4. Attivare lo starter (arricchitore) e
chiudere completamente l’acce-
leratore. (Vedere pagina 3-10.)
5. Accendere il motore premendo
l’interruttore di avviamento.
NOTA:
Se il motore non si avvia, rilasciare
l’interruttore di avviamento, attendere
alcuni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il
motore per più di 10 secondi per ogni
tentativo.
HCA11410
ATTENZIONE:
La spia d’avvertimento livello olio
per motori a 2 tempi dovrebbe
accendersi quando si preme l’inte-
rruttore di avviamento e dovrebbe
spegnersi quando lo si rilascia. Se
5
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5WX-F8199-H2.qxd 30/05/2006 15:06 Página 32
