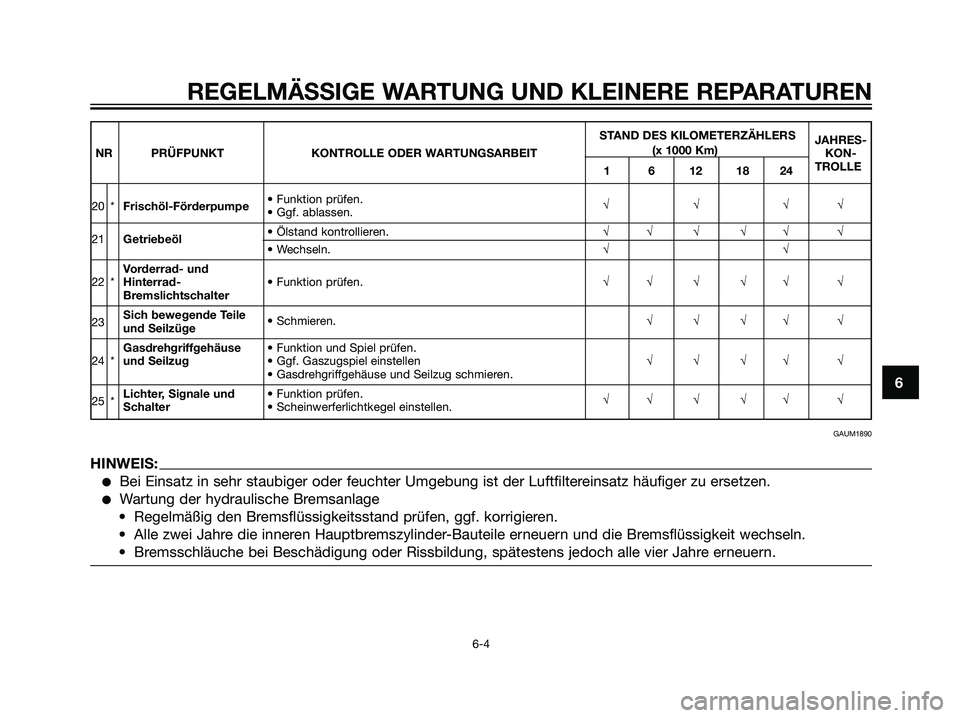

2007 YAMAHA TZR50 Betriebsanleitungen (in German)

6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
STAND DES KILOMETERZÄHLERS
JAHRES-
NR PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT(x 1000 Km)
KON-
1 6 12 18 24TROLLE
20 *Frischöl-Förderpumpe• Funktion prüfen.
• Ggf. ablassen.√√√√
21Getriebeöl• Ölstand kontrollieren.√√ √ √√ √• Wechseln.√√
Vorderrad- und
22 *Hinterrad-• Funktion prüfen.√√ √ √√ √
Bremslichtschalter
23Sich bewegende Teile
und Seilzüge• Schmieren.√√√√ √
Gasdrehgriffgehäuse • Funktion und Spiel prüfen.
24 *und Seilzug• Ggf. Gaszugspiel einstellen√√√√ √
• Gasdrehgriffgehäuse und Seilzug schmieren.
25 *Lichter, Signale und • Funktion prüfen.
Schalter• Scheinwerferlichtkegel einstellen.√√ √ √√ √
GAUM1890
HINWEIS:
Bei Einsatz in sehr staubiger oder feuchter Umgebung ist der Luftfiltereinsatz häufiger zu ersetzen.
Wartung der hydraulische Bremsanlage
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Hauptbremszylinder-Bauteile erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 41

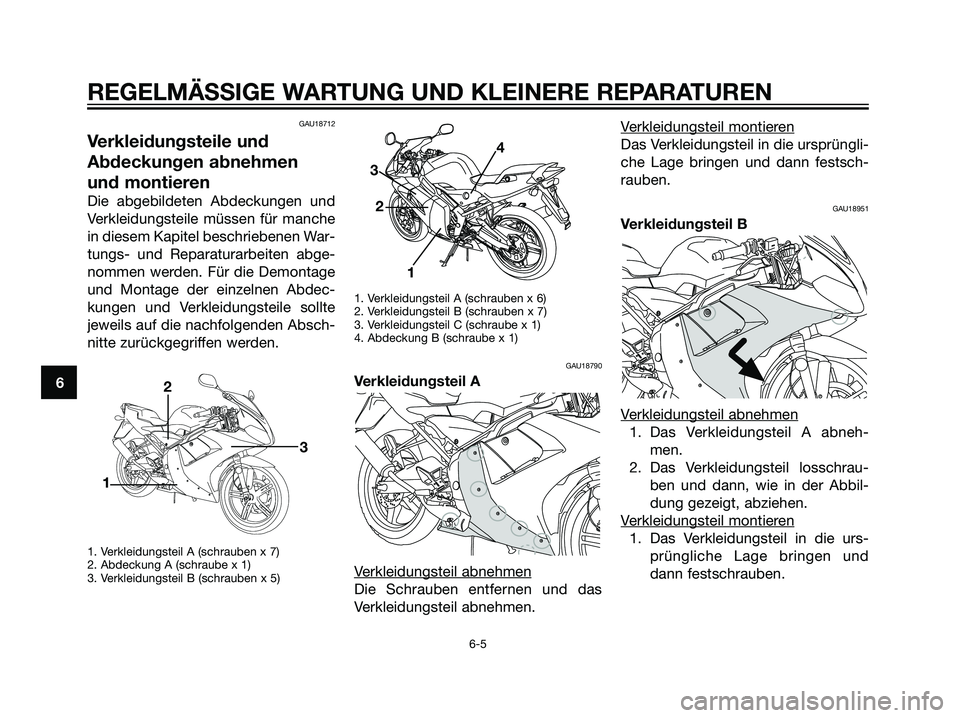

GAU18712
Verkleidungsteile und
Abdeckungen abnehmen
und montieren
Die abgebildeten Abdeckungen und
Verkleidungsteile müssen für manche
in diesem Kapitel beschriebenen War-
tungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage
und Montage der einzelnen Abdec-
kungen und Verkleidungsteile sollte
jeweils auf die nachfolgenden Absch-
nitte zurückgegriffen werden.
1. Verkleidungsteil A (schrauben x 7)
2. Abdeckung A (schraube x 1)
3. Verkleidungsteil B (schrauben x 5)1. Verkleidungsteil A (schrauben x 6)
2. Verkleidungsteil B (schrauben x 7)
3. Verkleidungsteil C (schraube x 1)
4. Abdeckung B (schraube x 1)
GAU18790
Verkleidungsteil A
V
erkleidungsteil abnehmen
Die Schrauben entfernen und das
Verkleidungsteil abnehmen.V
erkleidungsteil montieren
Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann festsch-
rauben.
GAU18951
Verkleidungsteil B
V
erkleidungsteil abnehmen
1. Das Verkleidungsteil A abneh-
men.
2. Das Verkleidungsteil losschrau-
ben und dann, wie in der Abbil-
dung gezeigt, abziehen.
V
erkleidungsteil montieren
1. Das Verkleidungsteil in die urs-
prüngliche Lage bringen und
dann festschrauben.
1 2 34
13
26
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 42

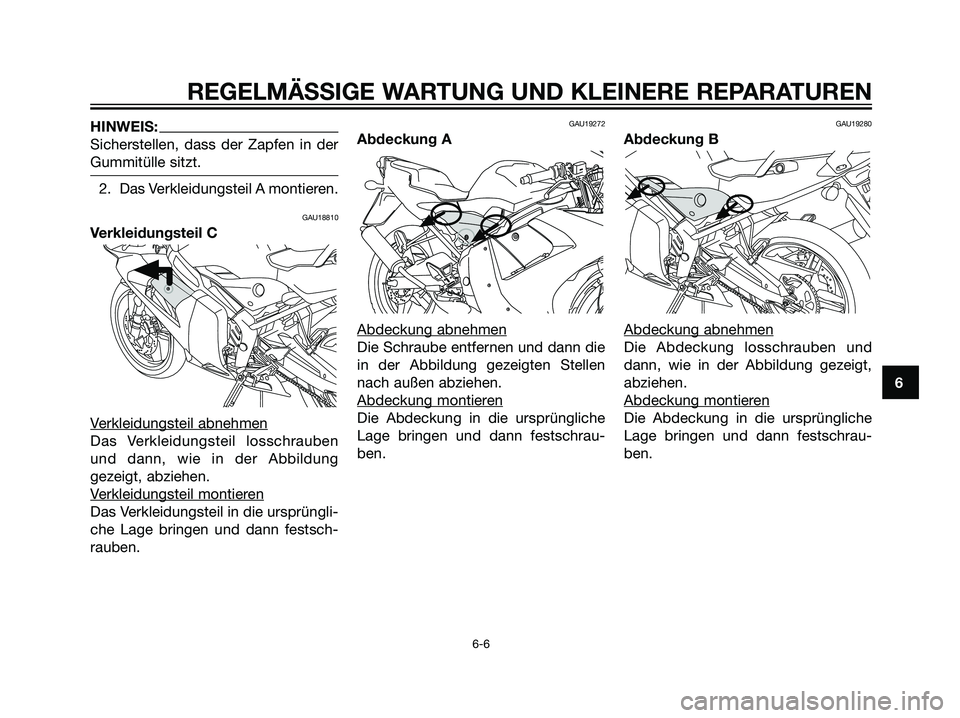

HINWEIS:
Sicherstellen, dass der Zapfen in der
Gummitülle sitzt.
2. Das Verkleidungsteil A montieren.
GAU18810
Verkleidungsteil C
V
erkleidungsteil abnehmen
Das Verkleidungsteil losschrauben
und dann, wie in der Abbildung
gezeigt, abziehen.
V
erkleidungsteil montieren
Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann festsch-
rauben.
GAU19272
Abdeckung A
Abdeckung abnehmen
Die Schraube entfernen und dann die
in der Abbildung gezeigten Stellen
nach außen abziehen.
Abdeckung montier
en
Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrau-
ben.
GAU19280
Abdeckung B
Abdeckung abnehmen
Die Abdeckung losschrauben und
dann, wie in der Abbildung gezeigt,
abziehen.
Abdeckung montier
en
Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrau-
ben.
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 43

GAU19630
Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bes-
tandteil des Motors und ist leicht zu
überprüfen. Da Verbrennungswärme
und Ablagerungen die Funktionstüch-
tigkeit der Kerze im Laufe der Zeit
vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle
herausgenommen und geprüft wer-
den. Der Zustand der Zündkerze
erlaubt Rückschlüsse auf den Zus-
tand des Motors.
Zündkerze ausbauen
1. Das Verkleidungsteil C abneh-
men. (Siehe Seite 6-5.)
1. Zündkerzenstecker
2. Den Zündkerzenstecker abzie-
hen.
1. Zündkerzenschlüssel
3. Die Zündkerze mit dem Zündker-
zenschlüssel (im Bordwerkzeug)
herausschrauben, wie in der
Abbildung dargestellt.
Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-
Isolatorfußes prüfen. Der die Mit-
telelektrode umgebende Porze-
llanisolator ist bei richtig
eingestelltem Motor und norma-
ler Fahrweise rehbraun.
HINWEIS:
Weist die Zündkerze eine stark abwei-
chende Färbung auf, könnte derMotor defekt sein. Versuchen Sie
nicht, derartige Probleme selbst zu
diagnostizieren. Lassen Sie stattdes-
sen das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
2. Die Zündkerze auf fortgeschritte-
nen Abbrand der Mittelelektrode
und übermäßige Ölkohleablage-
rungen prüfen und ggf. erneuern.
Zündkerze montieren
1. Den Zündkerzen-Elektrodenabs-
tand mit einer Fühlerlehre mes-
sen und ggf. korrigieren.
2. Die Sitzfläche der Kerzendich-
tung reinigen; Schmutz und
Fremdkörper vom Gewinde
abwischen.
Zündkerzen-Elektrodenabstand:
0,6 ~ 0,7 mm (0,023 ~ 0,027 in)
Empfohlene Zündkerze:
NGK BR9 ES
1
1
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 44

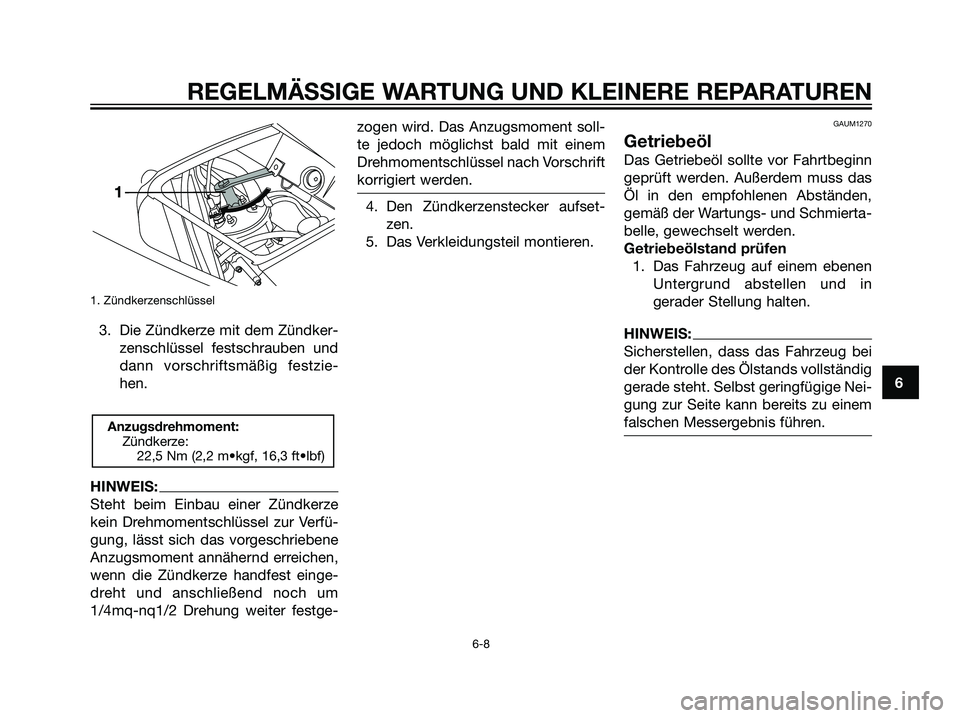

1. Zündkerzenschlüssel
3. Die Zündkerze mit dem Zündker-
zenschlüssel festschrauben und
dann vorschriftsmäßig festzie-
hen.
HINWEIS:
Steht beim Einbau einer Zündkerze
kein Drehmomentschlüssel zur Verfü-
gung, lässt sich das vorgeschriebene
Anzugsmoment annähernd erreichen,
wenn die Zündkerze handfest einge-
dreht und anschließend noch um
1/4mq-nq1/2 Drehung weiter festge-zogen wird. Das Anzugsmoment soll-
te jedoch möglichst bald mit einem
Drehmomentschlüssel nach Vorschrift
korrigiert werden.
4. Den Zündkerzenstecker aufset-
zen.
5. Das Verkleidungsteil montieren.
GAUM1270
Getriebeöl
Das Getriebeöl sollte vor Fahrtbeginn
geprüft werden. Außerdem muss das
Öl in den empfohlenen Abständen,
gemäß der Wartungs- und Schmierta-
belle, gewechselt werden.
Getriebeölstand prüfen
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.
HINWEIS:
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Ölstands vollständig
gerade steht. Selbst geringfügige Nei-
gung zur Seite kann bereits zu einem
falschen Messergebnis führen.
Anzugsdrehmoment:
Zündkerze:
22,5 Nm (2,2 m•kgf, 16,3 ft•lbf)
1
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 45

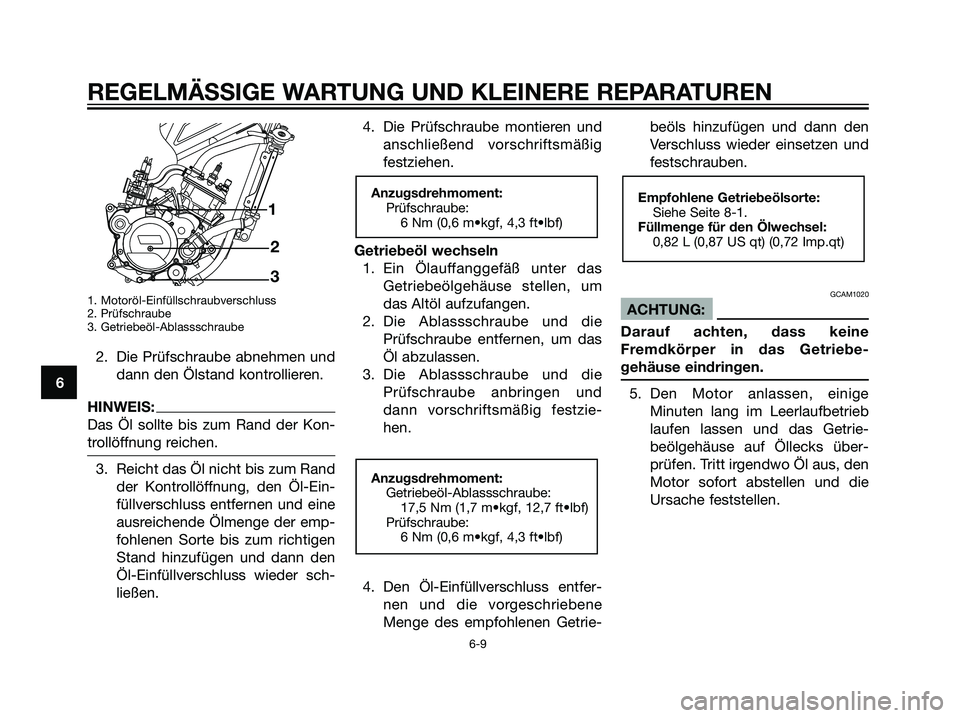

1. Motoröl-Einfüllschraubverschluss
2. Prüfschraube
3. Getriebeöl-Ablassschraube
2. Die Prüfschraube abnehmen unddann den Ölstand kontrollieren.
HINWEIS:
Das Öl sollte bis zum Rand der Kon-
trollöffnung reichen.
3. Reicht das Öl nicht bis zum Randder Kontrollöffnung, den Öl-Ein-
füllverschluss entfernen und eine
ausreichende Ölmenge der emp-
fohlenen Sorte bis zum richtigen
Stand hinzufügen und dann den
Öl-Einfüllverschluss wieder sch-
ließen. 4. Die Prüfschraube montieren und
anschließend vorschriftsmäßig
festziehen.
Getriebeöl wechseln 1. Ein Ölauffanggefäß unter das Getriebeölgehäuse stellen, um
das Altöl aufzufangen.
2. Die Ablassschraube und die Prüfschraube entfernen, um das
Öl abzulassen.
3. Die Ablassschraube und die Prüfschraube anbringen und
dann vorschriftsmäßig festzie-
hen.
4. Den Öl-Einfüllverschluss entfer- nen und die vorgeschriebene
Menge des empfohlenen Getrie- beöls hinzufügen und dann den
Verschluss wieder einsetzen und
festschrauben.
GCAM1020
ACHTUNG:
Darauf achten, dass keine
Fremdkörper in das Getriebe-
gehäuse eindringen.
5. Den Motor anlassen, einige Minuten lang im Leerlaufbetrieb
laufen lassen und das Getrie-
beölgehäuse auf Öllecks über-
prüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die
Ursache feststellen.
Empfohlene Getriebeölsorte:Siehe Seite 8-1.
Füllmenge für den Ölwechsel: 0,82 L (0,87 US qt) (0,72 Imp.qt)
Anzugsdrehmoment:Getriebeöl-Ablassschraube:17,5 Nm (1,7 m•kgf, 12,7 ft•lbf)
Prüfschraube: 6 Nm (0,6 m•kgf, 4,3 ft•lbf)
Anzugsdrehmoment:Prüfschraube:6 Nm (0,6 m•kgf, 4,3 ft•lbf)
3
2
1
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
5WX-F8199-G2.qxd 31/05/2006 10:25 Página 46

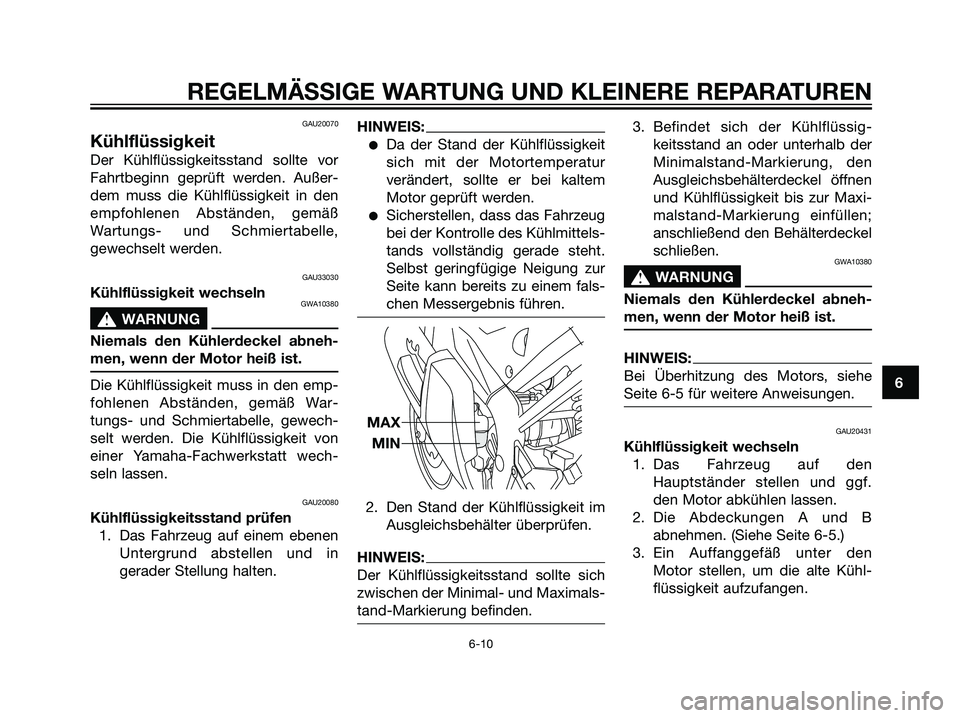

GAU20070
Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte vor
Fahrtbeginn geprüft werden. Außer-
dem muss die Kühlflüssigkeit in den
empfohlenen Abständen, gemäß
Wartungs- und Schmiertabelle,
gewechselt werden.
GAU33030
Kühlflüssigkeit wechselnGWA10380
s s
WARNUNG
Niemals den Kühlerdeckel abneh-
men, wenn der Motor heiß ist.
Die Kühlflüssigkeit muss in den emp-
fohlenen Abständen, gemäß War-
tungs- und Schmiertabelle, gewech-
selt werden. Die Kühlflüssigkeit von
einer Yamaha-Fachwerkstatt wech-
seln lassen.
GAU20080
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.
HINWEIS:
Da der Stand der Kühlflüssigkeit
sich mit der Motortemperatur
verändert, sollte er bei kaltem
Motor geprüft werden.
Sicherstellen, dass das Fahrzeug
bei der Kontrolle des Kühlmittels-
tands vollständig gerade steht.
Selbst geringfügige Neigung zur
Seite kann bereits zu einem fals-
chen Messergebnis führen.
2. Den Stand der Kühlflüssigkeit im
Ausgleichsbehälter überprüfen.
HINWEIS:
Der Kühlflüssigkeitsstand sollte sich
zwischen der Minimal- und Maximals-
tand-Markierung befinden.
3. Befindet sich der Kühlflüssig-
keitsstand an oder unterhalb der
Minimalstand-Markierung, den
Ausgleichsbehälterdeckel öffnen
und Kühlflüssigkeit bis zur Maxi-
malstand-Markierung einfüllen;
anschließend den Behälterdeckel
schließen.
GWA10380
s s
WARNUNG
Niemals den Kühlerdeckel abneh-
men, wenn der Motor heiß ist.
HINWEIS:
Bei Überhitzung des Motors, siehe
Seite 6-5 für weitere Anweisungen.
GAU20431
Kühlflüssigkeit wechseln
1. Das Fahrzeug auf den
Hauptständer stellen und ggf.
den Motor abkühlen lassen.
2. Die Abdeckungen A und B
abnehmen. (Siehe Seite 6-5.)
3. Ein Auffanggefäß unter den
Motor stellen, um die alte Kühl-
flüssigkeit aufzufangen.
MAX
MIN
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 47

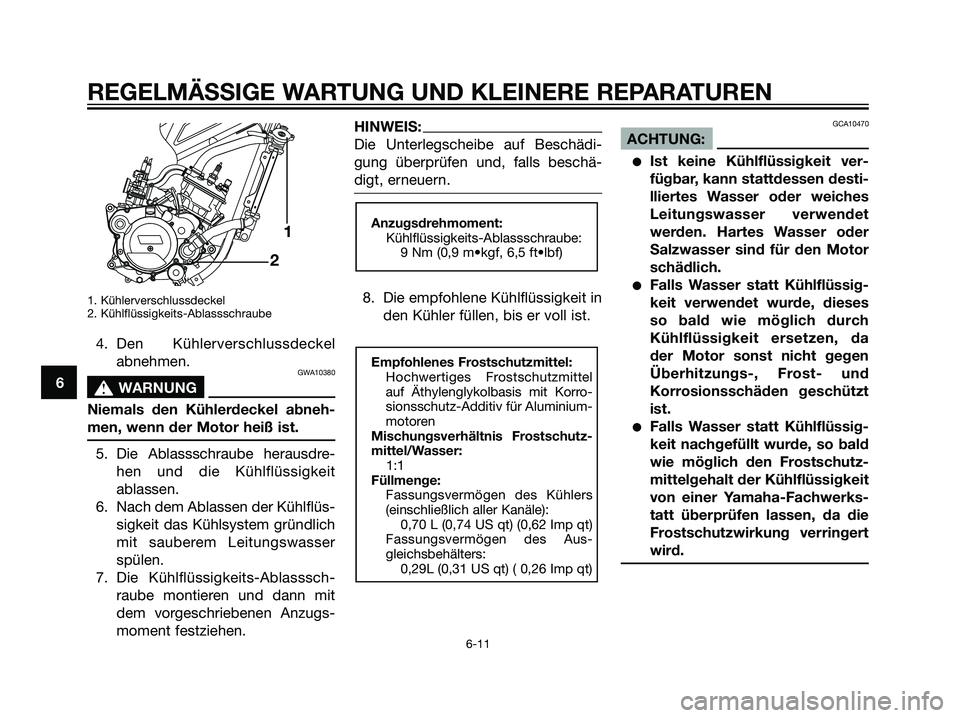

1. Kühlerverschlussdeckel
2. Kühlflüssigkeits-Ablassschraube
4. Den Kühlerverschlussdeckel
abnehmen.
GWA10380
s s
WARNUNG
Niemals den Kühlerdeckel abneh-
men, wenn der Motor heiß ist.
5. Die Ablassschraube herausdre-
hen und die Kühlflüssigkeit
ablassen.
6. Nach dem Ablassen der Kühlflüs-
sigkeit das Kühlsystem gründlich
mit sauberem Leitungswasser
spülen.
7. Die Kühlflüssigkeits-Ablasssch-
raube montieren und dann mit
dem vorgeschriebenen Anzugs-
moment festziehen.
HINWEIS:
Die Unterlegscheibe auf Beschädi-
gung überprüfen und, falls beschä-
digt, erneuern.
8. Die empfohlene Kühlflüssigkeit in
den Kühler füllen, bis er voll ist.
GCA10470
ACHTUNG:
Ist keine Kühlflüssigkeit ver-
fügbar, kann stattdessen desti-
lliertes Wasser oder weiches
Leitungswasser verwendet
werden. Hartes Wasser oder
Salzwasser sind für den Motor
schädlich.
Falls Wasser statt Kühlflüssig-
keit verwendet wurde, dieses
so bald wie möglich durch
Kühlflüssigkeit ersetzen, da
der Motor sonst nicht gegen
Überhitzungs-, Frost- und
Korrosionsschäden geschützt
ist.
Falls Wasser statt Kühlflüssig-
keit nachgefüllt wurde, so bald
wie möglich den Frostschutz-
mittelgehalt der Kühlflüssigkeit
von einer Yamaha-Fachwerks-
tatt überprüfen lassen, da die
Frostschutzwirkung verringert
wird.
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel
auf Äthylenglykolbasis mit Korro-
sionsschutz-Additiv für Aluminium-
motoren
Mischungsverhältnis Frostschutz-
mittel/Wasser:
1:1
Füllmenge:
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
0,70 L (0,74 US qt) (0,62 Imp qt)
Fassungsvermögen des Aus-
gleichsbehälters:
0,29L (0,31 US qt) ( 0,26 Imp qt)
Anzugsdrehmoment:
Kühlflüssigkeits-Ablassschraube:
9 Nm (0,9 m•kgf, 6,5 ft•lbf)1
2
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 48
