2007 YAMAHA TZR50 Betriebsanleitungen (in German)

5WX-F8199-G2
TZR50
BEDIENUNGSANLEITUNG
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 1

5WX-F8199-G2.qxd 30/05/2006 15:37 Página 2

GAU10100

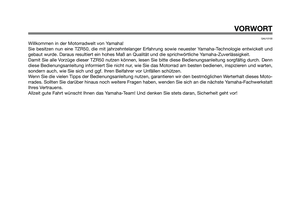

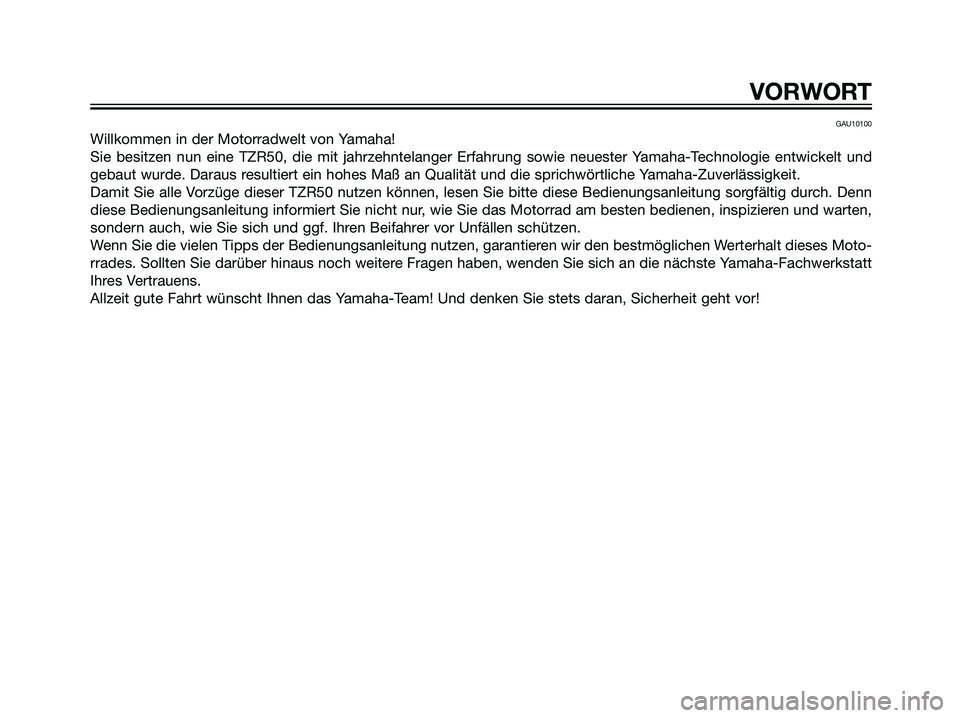

Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine TZR50, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und
gebaut wurde. Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser TZR50 nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn
diese Bedienungsanleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und warten,
sondern auch, wie Sie sich und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Moto-
rrades. Sollten Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt
Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
VORWORT
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 3

GAU10151

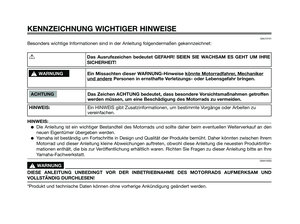

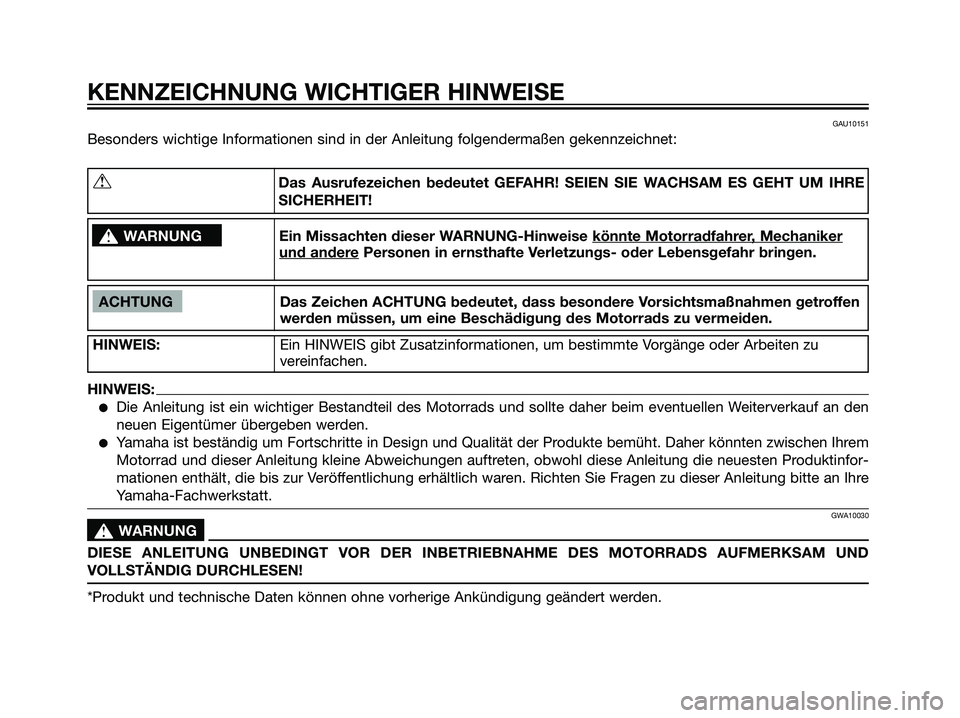

Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
KENNZEICHNUNG WICHTIGER HINWEISE
ACHTUNG Das Zeichen ACHTUNG bedeutet, dass besondere Vorsichtsmaßnahmen getroffen
werden müssen, um eine Beschädigung des Motorrads zu vermeiden.
HINWEIS:Ein HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu
vereinfachen.
HINWEIS:
Die Anleitung ist ein wichtiger Bestandteil des Motorrads und sollte daher beim eventuellen Weiterverkauf an den
neuen Eigentümer übergeben werden.
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem
Motorrad und dieser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinfor-
mationen enthält, die bis zur Veröffentlichung erhältlich waren. Richten Sie Fragen zu dieser Anleitung bitte an Ihre
Yamaha-Fachwerkstatt.
GWA10030
s s
WARNUNG
DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME DES MOTORRADS AUFMERKSAM UND
VOLLSTÄNDIG DURCHLESEN!
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden.
s s
WARNUNGEin Missachten dieser WARNUNG-Hinweise könnte Motorradfahrer, Mechaniker
und anderePersonen in ernsthafte Verletzungs- oder Lebensgefahr bringen.
Das Ausrufezeichen bedeutet GEFAHR! SEIEN SIE WACHSAM ES GEHT UM IHRE
SICHERHEIT!t
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 4

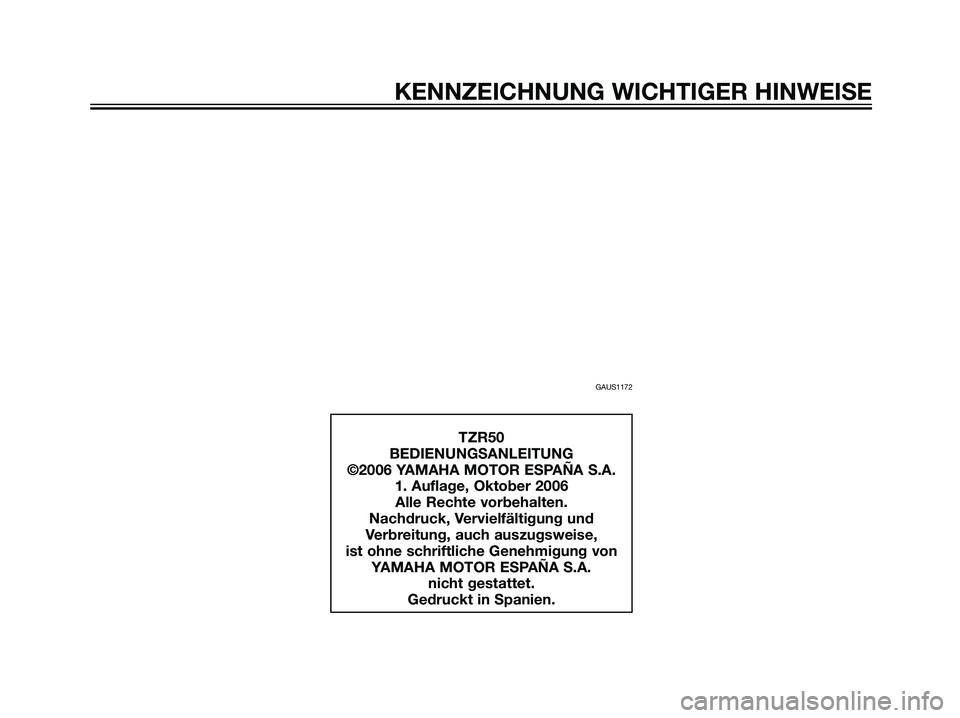

KENNZEICHNUNG WICHTIGER HINWEISE
GAUS1172
TZR50
BEDIENUNGSANLEITUNG
©2006 YAMAHA MOTOR ESPAÑA S.A. 1. Auflage, Oktober 2006Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung von YAMAHA MOTOR ESPAÑA S.A. nicht gestattet.
Gedruckt in Spanien.
5WX-F8199-G2.qxd 13/9/06 12:42 Página 5

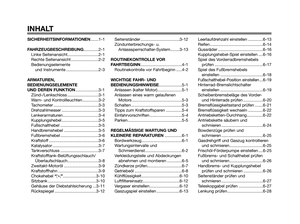

SICHERHEITSINFORMATIONEN.......1-1
FAHRZEUGBESCHREIBUNG.............2-1
Linke Seitenansicht...........................2-1
Rechte Seitenansicht ........................2-2
Bedienungselemente
und Instrumente ............................2-3
ARMATUREN,
BEDIENUNGSELEMENTE
UND DEREN FUNKTION....................3-1
Zünd-/Lenkschloss ...........................3-1
Warn- und Kontrollleuchten ..............3-2
Tachometer .......................................3-3
Drehzahlmesser ................................3-3
Lenkerarmaturen ...............................3-4
Kupplungshebel ................................3-5
Fußschalthebel .................................3-5
Handbremshebel ..............................3-5
Fußbremshebel .................................3-6
Kraftstoff ...........................................3-6
Katalysator ........................................3-7
Tankverschluss .................................3-7
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch...........................3-8
Zweitakt-Motoröl ..............................3-9
Kraftstoffhahn ...................................3-9
Chokehebel “q”.............................3-10
Sitzbank ..........................................3-10
Gehäuse der Diebstahlsicherung ...3-11
Rückspiegel ....................................3-12Seitenständer ..................................3-12
Zündunterbrechungs- u.
Anlasssperrschalter-System........3-13
ROUTINEKONTROLLE VOR
FAHRTBEGINN....................................4-1
Routinekontrolle vor Fahrtbeginn .....4-2
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE....................5-1
Anlassen (kalter Motor) .....................5-1
Anlassen eines warm gelaufenen
Motors ...........................................5-3
Schalten ............................................5-3
Tipps zum Kraftstoffsparen ..............5-4
Einfahrvorschriften ............................5-4
Parken ...............................................5-5
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN...............6-1
Bordwerkzeug ...................................6-1
Wartungsintervalle und
Schmierdienst................................6-2
Verkleidungsteile und Abdeckungen
abnehmen und montieren .............6-5
Zündkerze prüfen..............................6-7
Getriebeöl .........................................6-8
Kühlflüssigkeit .................................6-10
Luftfiltereinsatz................................6-12
Vergaser einstellen ..........................6-12
Gaszugspiel einstellen ....................6-13Leerlaufdrehzahl einstellen .............6-13
Reifen ..............................................6-14
Gussräder .......................................6-16
Kupplungshebel-Spiel einstellen ....6-16
Spiel des Vorderradbremshebels
prüfen ..........................................6-17
Spiel des Fußbremshebels
einstellen .....................................6-18
Fußschalthebel-Position einstellen ...6-19
Hinterrad-Bremslichtschalter
einstellen .....................................6-19
Scheibenbremsbeläge des Vorder-
und Hinterrads prüfen .................6-20
Bremsflüssigkeitsstand prüfen .......6-21
Bremsflüssigkeit wechseln .............6-22
Antriebsketten-Durchhang..............6-22
Antriebskette säubern und
schmieren ....................................6-24
Bowdenzüge prüfen und
schmieren ....................................6-25
Gasdrehgriff und Gaszug kontrollieren
und schmieren .............................6-25
Frischöl-Förderpumpe einstellen ....6-25
Fußbrems- und Schalthebel prüfen
und schmieren .............................6-26
Handbrems- und Kupplungshebel
prüfen und schmieren .................6-26
Seitenständer prüfen und
schmieren ....................................6-27
Teleskopgabel prüfen .....................6-27
Lenkung prüfen...............................6-28
INHALT
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 6

Radlager prüfen ..............................6-28
Batterie ...........................................6-29
Sicherung wechseln .......................6-30
Scheinwerferlampe auswechseln ...6-31
Kennzeichenleuchten-Lampe
auswechseln ................................6-32
Blinkerlampe und Rücklicht-
/Bremslichtlampe auswechseln ..6-32
Blinkerlampe vorn auswechseln .....6-33
Fehlersuche ....................................6-33
Fehlersuchdiagramme ....................6-34
PFLEGE UND STILLLEGUNG DES
MOTORRADS......................................7-1
Pflege ................................................7-1
Abstellen ...........................................7-3
TECHNISCHE DATEN.........................8-1
KUNDENINFORMATION....................9-1
Identifizierungsnummern ..................9-1
INHALT
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 7

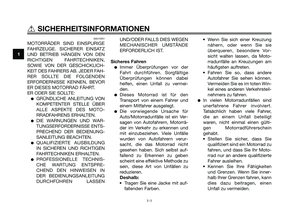

GAU10251
MOTORRÄDER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ
UND BETRIEB HÄNGEN VON DEN
RICHTIGEN FAHRTECHNIKEN,
SOWIE VON DER GESCHICKLICH-
KEIT DES FAHRERS AB. JEDER FAH-
RER SOLLTE DIE FOLGENDEN
ERFORDERNISSE KENNEN, BEVOR
ER DIESES MOTORRAD FÄHRT.
ER ODER SIE SOLLTE:
GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES MOTO-
RRADFAHRENS ERHALTEN.
DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENTS-
PRECHEND DER BEDIENUNG-
SANLEITUNG BEACHTEN.
QUALIFIZIERTE AUSBILDUNG
IN SICHEREN UND RICHTIGEN
FAHRTECHNIKEN ERHALTEN.
PROFESSIONELLE TECHNIS-
CHE WARTUNG ENTSPRE-
CHEND DEN HINWEISEN IN
DER BEDIENUNGSANLEITUNG
DURCHFÜHREN LASSENUND/ODER FALLS DIES WEGEN
MECHANISCHER UMSTÄNDE
ERFORDERLICH IST.
Sicheres Fahren
Immer Überprüfungen vor der
Fahrt durchführen. Sorgfältige
Überprüfungen können dabei
helfen, einen Unfall zu vermei-
den.
Dieses Motorrad ist für den
Transport von einem Fahrer und
einem Mitfahrer ausgelegt.
Die vorwiegende Ursache für
Auto/Motorradunfälle ist ein Ver-
sagen von Autofahrern, Motorrä-
der im Verkehr zu erkennen und
mit einzubeziehen. Viele Unfälle
wurden von Autofahrern verur-
sacht, die das Motorrad nicht
gesehen haben. Sich selbst auf-
fallend zu Erkennen zu geben
scheint eine effektive Methode zu
sein, diese Art von Unfällen zu
reduzieren.
Deshalb:
• Tragen Sie eine Jacke mit auf-
fallenden Farben.• Wenn Sie sich einer Kreuzung
nähern, oder wenn Sie sie
überqueren, besondere Vor-
sicht walten lassen, da Moto-
rradunfälle an Kreuzungen am
häufigsten auftreten.
• Fahren Sie so, dass andere
Autofahrer Sie sehen können.
Vermeiden Sie es im toten Win-
kel eines anderen Verkehrsteil-
nehmers zu fahren.
In vielen Motorradunfällen sind
unerfahrene Fahrer involviert.
Tatsächlich haben viele Fahrer,
die an einem Unfall beteiligt
waren, nicht einmal einen gülti-
gen Motorradführerschein
gehabt.
• Stellen Sie sicher, dass Sie
qualifiziert sind ein Motorrad zu
fahren, und dass Sie Ihr Moto-
rrad nur an andere qualifizierte
Fahrer ausleihen.
• Kennen Sie Ihre Fähigkeiten
und Grenzen. Wenn Sie inner-
halb Ihrer Grenzen fahren, kann
dies dazu beitragen, einen
Unfall zu vermeiden.
1
tSICHERHEITSINFORMATIONEN
1-1
