dem Hebel in dieser Stellung durch-
geführt.
RES
Dies zeigt Reserve an. Geht Ihnen
während der Fahrt der Kraftstoff aus,
den Hebel in diese Position bringen.
Bei der nächsten Gelegenheit tanken.
Nach dem Tanken muss der Hebel in
die Stellung “ON” zurückgestellt wer-
den!GAU13590

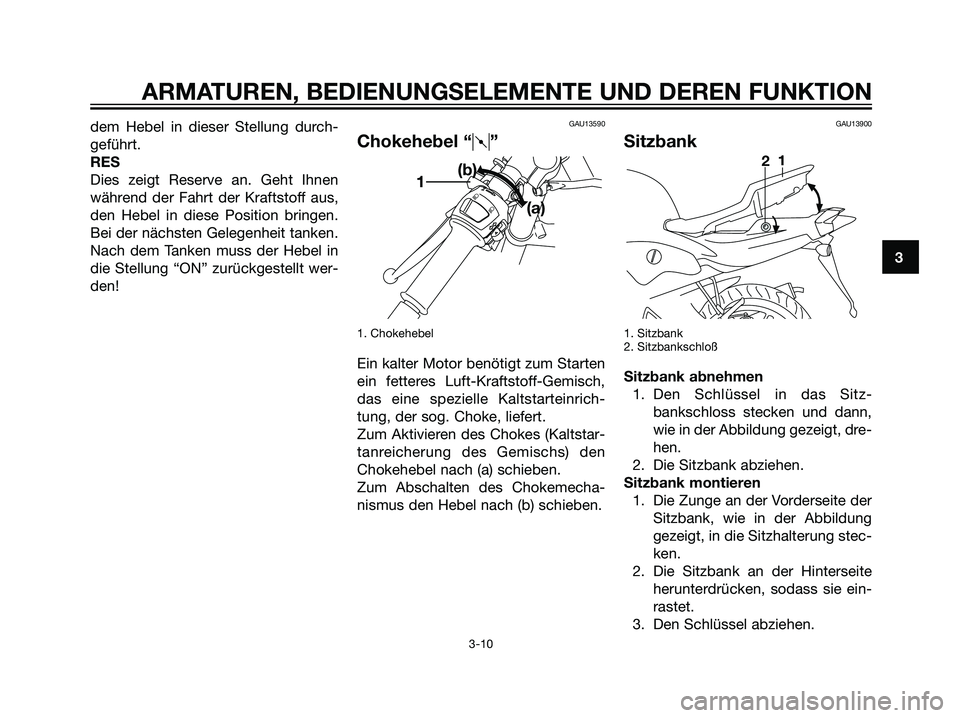

Chokehebel “q”
1. Chokehebel
Ein kalter Motor benötigt zum Starten
ein fetteres Luft-Kraftstoff-Gemisch,
das eine spezielle Kaltstarteinrich-
tung, der sog. Choke, liefert.
Zum Aktivieren des Chokes (Kaltstar-
tanreicherung des Gemischs) den
Chokehebel nach (a) schieben.
Zum Abschalten des Chokemecha-
nismus den Hebel nach (b) schieben.
GAU13900
Sitzbank
1. Sitzbank
2. Sitzbankschloß
Sitzbank abnehmen
1. Den Schlüssel in das Sitz-
bankschloss stecken und dann,
wie in der Abbildung gezeigt, dre-
hen.
2. Die Sitzbank abziehen.
Sitzbank montieren
1. Die Zunge an der Vorderseite der
Sitzbank, wie in der Abbildung
gezeigt, in die Sitzhalterung stec-
ken.
2. Die Sitzbank an der Hinterseite
herunterdrücken, sodass sie ein-
rastet.
3. Den Schlüssel abziehen.
21
j
k1(b)
(a)
3
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 25

HINWEIS:
Vor Fahrtantritt sicherstellen, dass die
Sitzbank richtig montiert ist.GAUM1940

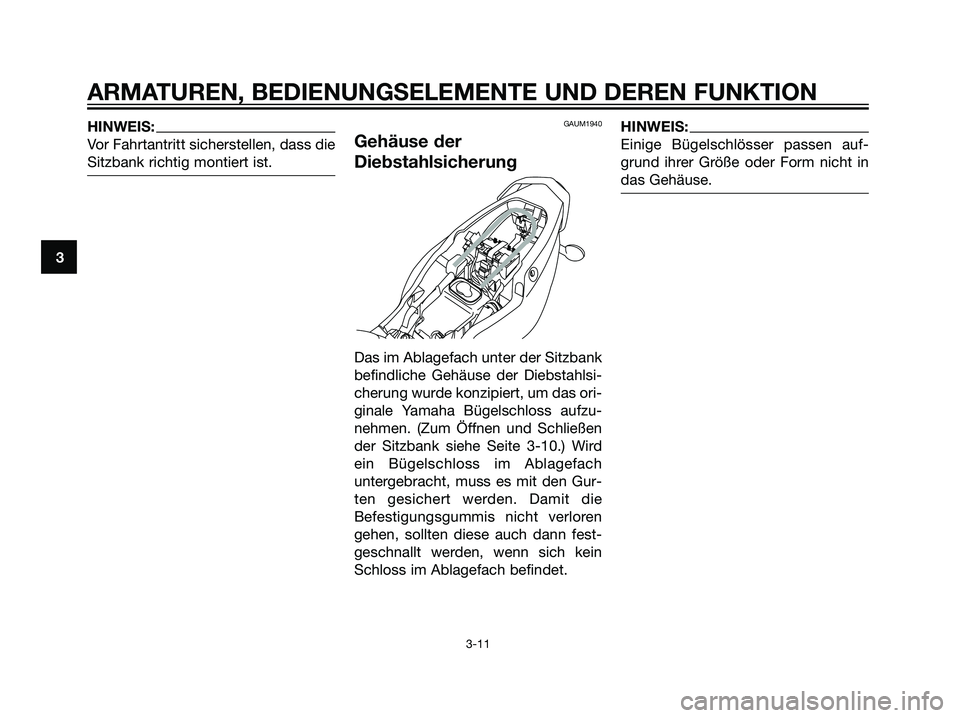

Gehäuse der
Diebstahlsicherung
Das im Ablagefach unter der Sitzbank
befindliche Gehäuse der Diebstahlsi-
cherung wurde konzipiert, um das ori-
ginale Yamaha Bügelschloss aufzu-
nehmen. (Zum Öffnen und Schließen
der Sitzbank siehe Seite 3-10.) Wird
ein Bügelschloss im Ablagefach
untergebracht, muss es mit den Gur-
ten gesichert werden. Damit die
Befestigungsgummis nicht verloren
gehen, sollten diese auch dann fest-
geschnallt werden, wenn sich kein
Schloss im Ablagefach befindet.
HINWEIS:
Einige Bügelschlösser passen auf-
grund ihrer Größe oder Form nicht in
das Gehäuse.
3
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 26

GAU39671

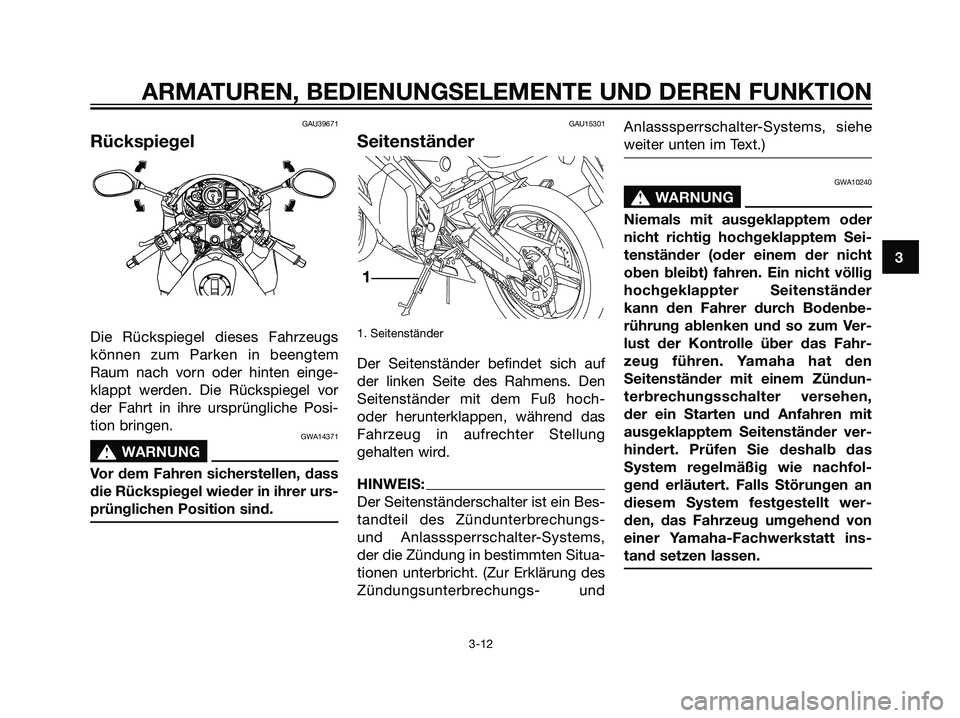

Rückspiegel
Die Rückspiegel dieses Fahrzeugs
können zum Parken in beengtem
Raum nach vorn oder hinten einge-
klappt werden. Die Rückspiegel vor
der Fahrt in ihre ursprüngliche Posi-
tion bringen.
GWA14371
s s
WARNUNG
Vor dem Fahren sicherstellen, dass
die Rückspiegel wieder in ihrer urs-
prünglichen Position sind.
GAU15301
Seitenständer
1. Seitenständer
Der Seitenständer befindet sich auf
der linken Seite des Rahmens. Den
Seitenständer mit dem Fuß hoch-
oder herunterklappen, während das
Fahrzeug in aufrechter Stellung
gehalten wird.
HINWEIS:
Der Seitenständerschalter ist ein Bes-
tandteil des Zündunterbrechungs-
und Anlasssperrschalter-Systems,
der die Zündung in bestimmten Situa-
tionen unterbricht. (Zur Erklärung des
Zündungsunterbrechungs- undAnlasssperrschalter-Systems, siehe
weiter unten im Text.)
GWA10240
s s
WARNUNG
Niemals mit ausgeklapptem oder
nicht richtig hochgeklapptem Sei-
tenständer (oder einem der nicht
oben bleibt) fahren. Ein nicht völlig
hochgeklappter Seitenständer
kann den Fahrer durch Bodenbe-
rührung ablenken und so zum Ver-
lust der Kontrolle über das Fahr-
zeug führen. Yamaha hat den
Seitenständer mit einem Zündun-
terbrechungsschalter versehen,
der ein Starten und Anfahren mit
ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das
System regelmäßig wie nachfol-
gend erläutert. Falls Störungen an
diesem System festgestellt wer-
den, das Fahrzeug umgehend von
einer Yamaha-Fachwerkstatt ins-
tand setzen lassen.
1
3
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 27

GAU15311

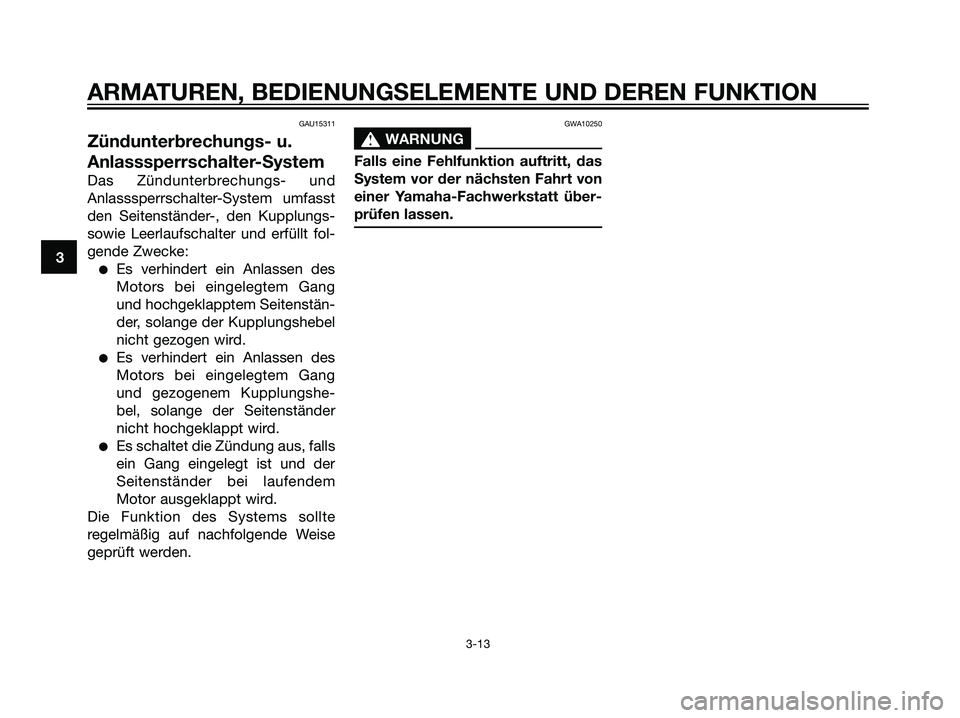

Zündunterbrechungs- u.
Anlasssperrschalter-System
Das Zündunterbrechungs- und
Anlasssperrschalter-System umfasst
den Seitenständer-, den Kupplungs-
sowie Leerlaufschalter und erfüllt fol-
gende Zwecke:
Es verhindert ein Anlassen des
Motors bei eingelegtem Gang
und hochgeklapptem Seitenstän-
der, solange der Kupplungshebel
nicht gezogen wird.
Es verhindert ein Anlassen des
Motors bei eingelegtem Gang
und gezogenem Kupplungshe-
bel, solange der Seitenständer
nicht hochgeklappt wird.
Es schaltet die Zündung aus, falls
ein Gang eingelegt ist und der
Seitenständer bei laufendem
Motor ausgeklappt wird.
Die Funktion des Systems sollte
regelmäßig auf nachfolgende Weise
geprüft werden.
GWA10250
s s
WARNUNG
Falls eine Fehlfunktion auftritt, das
System vor der nächsten Fahrt von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
3
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 28

3
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14

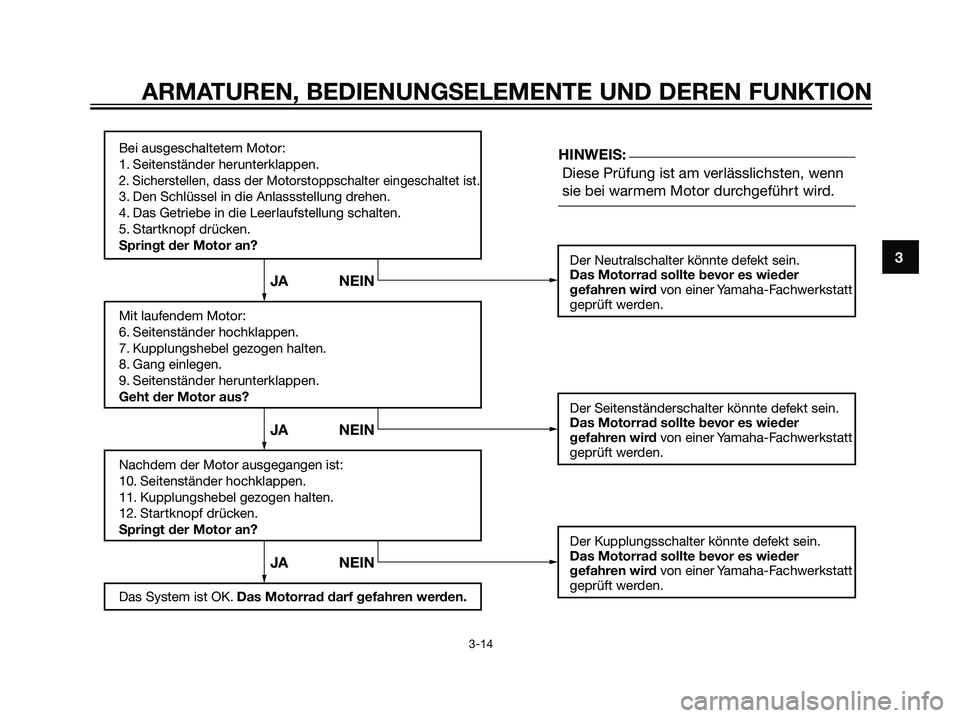

Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstoppschalter eingeschaltet ist.
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Startknopf drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Startknopf drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Diese Prüfung ist am verlässlichsten, wenn
sie bei warmem Motor durchgeführt wird.
Der Neutralschalter könnte defekt sein.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-Fachwerkstatt
geprüft werden.
Der Seitenständerschalter könnte defekt sein.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-Fachwerkstatt
geprüft werden.
Der Kupplungsschalter könnte defekt sein.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-Fachwerkstatt
geprüft werden.
JA NEIN JA NEIN JA NEINHINWEIS:
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 29

GAU15591

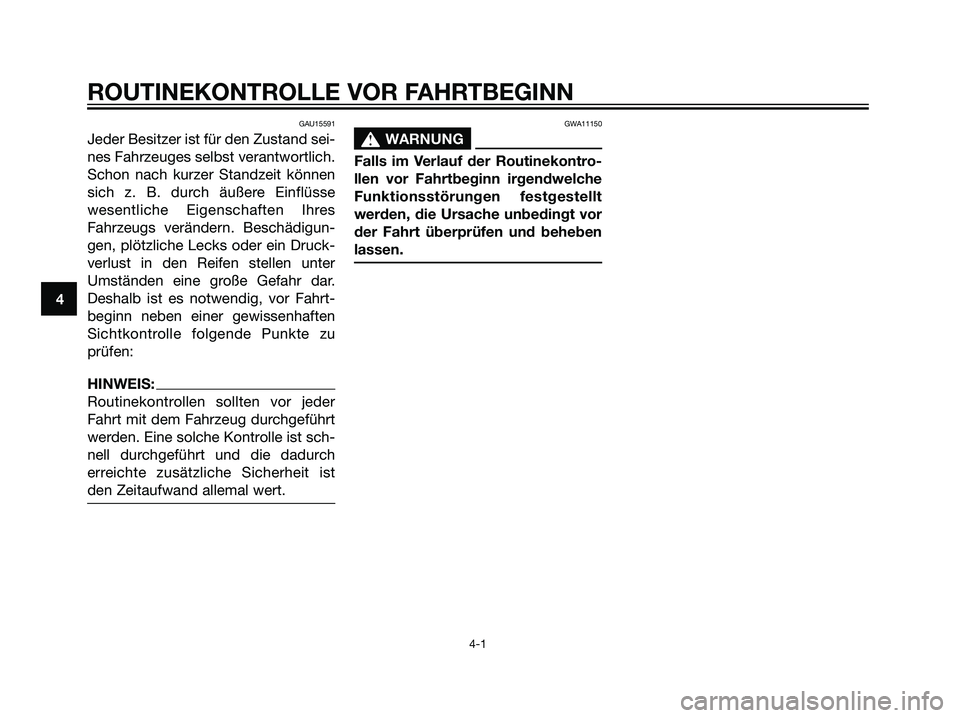

Jeder Besitzer ist für den Zustand sei-
nes Fahrzeuges selbst verantwortlich.
Schon nach kurzer Standzeit können
sich z. B. durch äußere Einflüsse
wesentliche Eigenschaften Ihres
Fahrzeugs verändern. Beschädigun-
gen, plötzliche Lecks oder ein Druck-
verlust in den Reifen stellen unter
Umständen eine große Gefahr dar.
Deshalb ist es notwendig, vor Fahrt-
beginn neben einer gewissenhaften
Sichtkontrolle folgende Punkte zu
prüfen:
HINWEIS:
Routinekontrollen sollten vor jeder
Fahrt mit dem Fahrzeug durchgeführt
werden. Eine solche Kontrolle ist sch-
nell durchgeführt und die dadurch
erreichte zusätzliche Sicherheit ist
den Zeitaufwand allemal wert.
GWA11150
s s
WARNUNG
Falls im Verlauf der Routinekontro-
llen vor Fahrtbeginn irgendwelche
Funktionsstörungen festgestellt
werden, die Ursache unbedingt vor
der Fahrt überprüfen und beheben
lassen.
4
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 30

4
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2

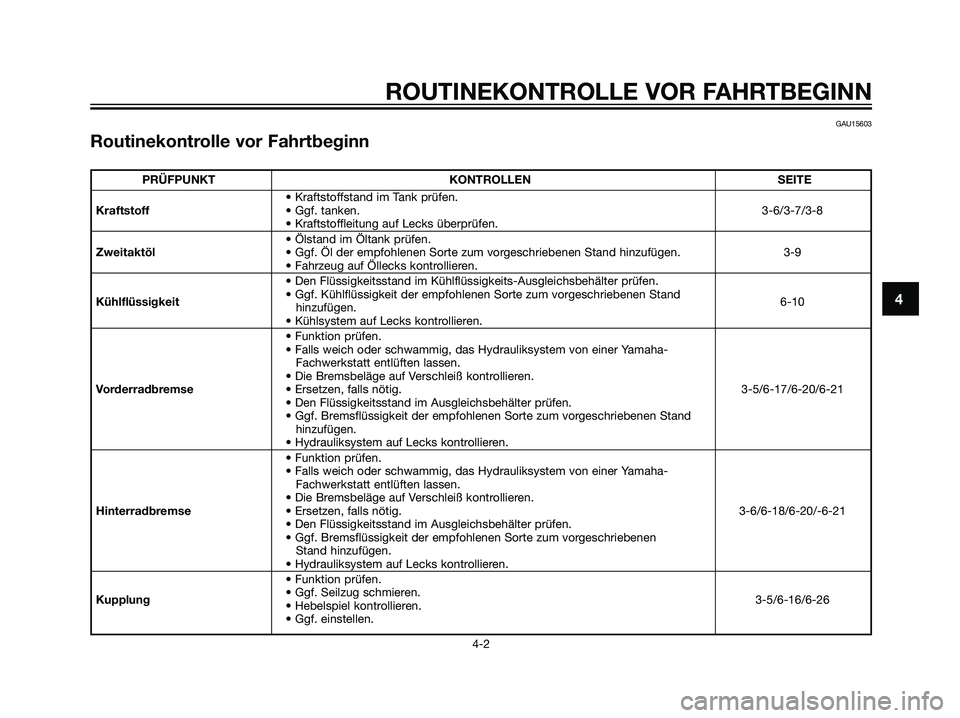

PRÜFPUNKT KONTROLLEN SEITE
• Kraftstoffstand im Tank prüfen.
Kraftstoff• Ggf. tanken.3-6/3-7/3-8
• Kraftstoffleitung auf Lecks überprüfen.
• Ölstand im Öltank prüfen.
Zweitaktöl• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen. 3-9
• Fahrzeug auf Öllecks kontrollieren.
• Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Kühlflüssigkeit• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
6-10
hinzufügen.
• Kühlsystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-
Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Vorderradbremse• Ersetzen, falls nötig. 3-5/6-17/6-20/6-21
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-
Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Hinterradbremse• Ersetzen, falls nötig. 3-6/6-18/6-20/-6-21
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
• Funktion prüfen.
Kupplung• Ggf. Seilzug schmieren.
3-5/6-16/6-26
• Hebelspiel kontrollieren.
• Ggf. einstellen.
GAU15603
Routinekontrolle vor Fahrtbeginn
5WX-F8199-G2.qxd 30/05/2006 15:37 Página 31

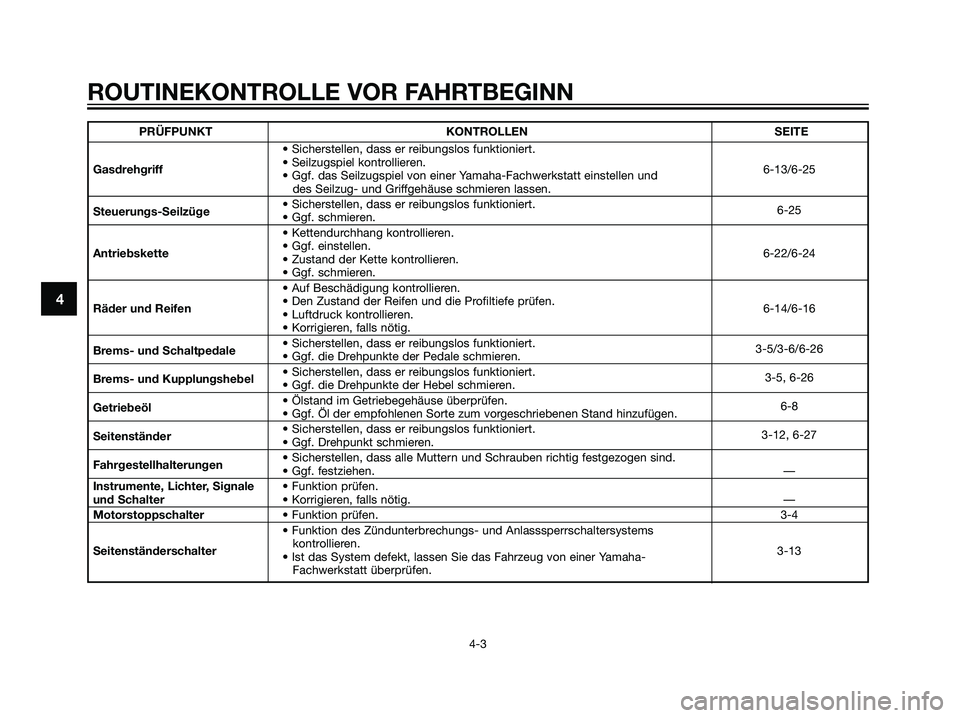

PRÜFPUNKT KONTROLLEN SEITE
• Sicherstellen, dass er reibungslos funktioniert.
Gasdrehgriff• Seilzugspiel kontrollieren.
6-13/6-25
• Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen.
Steuerungs-Seilzüge• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. schmieren.6-25
• Kettendurchhang kontrollieren.
Antriebskette• Ggf. einstellen.
6-22/6-24
• Zustand der Kette kontrollieren.
• Ggf. schmieren.
• Auf Beschädigung kontrollieren.
Räder und Reifen• Den Zustand der Reifen und die Profiltiefe prüfen.
6-14/6-16
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
Brems- und Schaltpedale• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Pedale schmieren.3-5/3-6/6-26
Brems- und Kupplungshebel• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.3-5, 6-26
Getriebeöl• Ölstand im Getriebegehäuse überprüfen.
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.6-8
Seitenständer• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkt schmieren.3-12, 6-27
Fahrgestellhalterungen• Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
• Ggf. festziehen.—
Instrumente, Lichter, Signale • Funktion prüfen.
und Schalter• Korrigieren, falls nötig. —
Motorstoppschalter• Funktion prüfen.3-4
• Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems
Seitenständerschalterkontrollieren.
3-13
• Ist das System defekt, lassen Sie das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen.
4
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
