2007 YAMAHA MAJESTY 125 Notices Demploi (in French)

5D8-F8199-F0
YP125E
MANUEL DU PROPRIÉTAIRE
5D8-F8199-F0.qxd 1/6/07 17:14 Página 1

5D8-F8199-F0.qxd 1/6/07 17:14 Página 2

FAU10110
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle YP125E est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la con-
ception et à la construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la YP125E, il faut prendre le temps de lire attentivement ce
manuel. Le manuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’en-
tretien de ce scooter, mais aussi d’importantes consignes de sécurité destinées à protéger le pilote et les tiers contre
les accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le véhicule en par-
fait état de marche. Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que cette moto procurera à son utilisateur un plaisir de conduite et une sécurité maximum
kilomètre après kilomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocy-
cliste !
INTRODUCTION
5D8-F8199-F0.qxd 1/6/07 17:14 Página 3

FAU34111
Les informations particulièrement importantes sont repérées par les notations suivantes :
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
ATTENTION: La mention ATTENTION indique les précautions particulières à prendre pour éviter
d’endommager le scooter.
N.B.:Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des
divers travaux.
N.B.:
Ce manuel fait partie intégrante du scooter et devra être remis à l’acheteur en cas de vente ultérieure du véhicule.
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par con-
séquent, bien que ce manuel contienne les informations les plus récentes disponibles au moment de l’impression,
il peut ne pas refléter de petites modifications apportées ultérieurement à ce scooter. Au moindre doute concer-
nant le fonctionnement ou l’entretien du véhicule, ne pas hésiter à consulter un concessionnaire Yamaha.
FWA12410
s s
AVERTISEMENT
LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LE SCOOTER.
* Le produit et les caractéristiques peuvent être modifiés sans préavis.
s s
AVERTISEMENTLe non-respect des instructions données sous un AVERTISSEMENT peut entraîner
des blessures graves ou la mort du pilote, d’une personne se trouvant à proximité
ou d’une personne inspectant ou réparant le scooter.
Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR LA SÉCURITÉ !t
5D8-F8199-F0.qxd 1/6/07 17:14 Página 4

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAUS1172
YP125E
MANUEL DU PROPRIÉTAIRE
©2006 par YAMAHA MOTOR ESPAÑA S.A.
1re édition, Août 2006
Tous droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite
de YAMAHA MOTOR ESPAÑA S.A.
est formellement interdite.
Imprimé en Espagne
5D8-F8199-F0.qxd 1/6/07 17:14 Página 5

INTRODUCTION
INFORMATIONS IMPORTANTES
CONCERNANT LE MANUEL
TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ..............1-1
Conseils supplémentaires relatifs à la
sécurité routière.............................1-5
DESCRIPTION.....................................2-1
Vue gauche .......................................2-1
Vue droite..........................................2-2
Commandes et instruments .............2-3
COMMANDES ET INSTRUMENTS....3-1
Contacteur à clé/antivol....................3-1
Témoins ............................................3-2
Bloc de compteur de vitesse............3-3

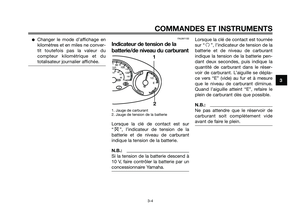

Indicateur de tension de la batterie/
de niveau du carburant ................3-4
Montre...............................................3-5
Alarme antivol (en option) .................3-6
Combinés de contacteurs ................3-6
Levier de frein avant .........................3-7
Levier de frein arrière ........................3-8
Bouchon de réservoir de carburant..3-8
Carburant ..........................................3-9
Durit de mise à l’air/de trop-plein du
réservoir de carburant .................3-10Pot catalytique ................................3-11
Selle ................................................3-12
Compartiment de rangement
avant ............................................3-12
Compartiment de rangement .........3-13
Réglage des combinés ressort-
amortisseur..................................3-14
Béquille latérale ..............................3-15
Coupe-circuit d’allumage ...............3-15
CONTRÔLES AVANT UTILISATION...4-1
Points à contrôler avant chaque
utilisation .......................................4-2
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE............................................5-1
Mise en marche d’un moteur froid ...5-1
Démarrage ........................................5-2
Accélération et décélération .............5-2
Freinage ............................................5-3
Comment réduire sa consommation
de carburant ..................................5-3
Rodage du moteur............................5-4
Stationnement ..................................5-4
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS....................6-1
Trousse de réparation .......................6-1
Tableau des entretiens et graissages
périodiques....................................6-3Dépose et repose des caches ..........6-6
Contrôle de la bougie .......................6-7
Huile moteur .....................................6-8
Huile de transmission finale............6-11
Liquide de refroidissement .............6-12
Élément du filtre à air et du filtre
à air du boîtier de la courroie
trapézoïdale .................................6-14
Réglage du carburateur ..................6-16
Réglage du jeu de câble des gaz ...6-16
Jeu des soupapes ..........................6-17
Pneus ..............................................6-17
Roues coulées ................................6-19
Garde des leviers de freins avant
et arrière ......................................6-19
Avant ...............................................6-19
Arrière .............................................6-19
Contrôle des plaquettes de frein
avant et arrière ............................6-20
Contrôle du niveau du liquide de
frein..............................................6-21
Changement du liquide de frein .....6-22
Contrôle et lubrification des
câbles ..........................................6-22
Lubrification des leviers de frein
avant et arrière ............................6-23
Contrôle et lubrification des
béquilles centrale et latérale .......6-23
Contrôle de la fourche ....................6-24
Contrôle de la direction ..................6-25
Contrôle des roulements de roue ...6-25
TABLE DES MATIÈRES
5D8-F8199-F0.qxd 1/6/07 17:14 Página 6

Batterie ...........................................6-26
Remplacement des fusibles ...........6-27
Remplacement d’une ampoule de
phare ...........................................6-28
Remplacement d’une ampoule de
clignotant avant ...........................6-31
Remplacement d’une ampoule de
clignotant arrière ou de feu
arrière/stop ..................................6-31
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation .........................6-32
Remplacement de l’ampoule de
veilleuse .......................................6-33
Diagnostic de pannes .....................6-33
Schémas de diagnostic de
pannes .........................................6-34
SOIN ET REMISAGE DU SCOOTER.7-1
Remarque concernant les pièces de
couleur mate .................................7-1
Soin ...................................................7-1
Remisage ..........................................7-4
CARACTÉRISTIQUES.........................8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES.........................9-1
Numéros d’identification...................9-1
TABLE DES MATIÈRES
5D8-F8199-F0.qxd 1/6/07 17:14 Página 7

FAU10261
LES SCOOTERS SONT DES VÉHI-
CULES MONOVOIES. LEUR SÉCU-
RITÉ DÉPEND DE TECHNIQUES DE
CONDUITE ADÉQUATES ET DES
CAPACITÉS DU CONDUCTEUR.
TOUT CONDUCTEUR DOIT PREN-
DRE CONNAISSANCE DES EXIGEN-
CES SUIVANTES AVANT DE DÉMA-
RRER.
LE PILOTE DOIT :
S’INFORMER CORRECTEMENT
AUPR‘S D’UNE SOURCE
COMPÉTENTE SUR TOUS LES
ASPECTS DE L’UTILISATION DU
SCOOTER.
OBSERVER LES AVERTISSE-
MENTS ET PROCÉDER AUX
ENTRETIENS PRÉCONISÉS
DANS LE MANUEL DU PRO-
PRIÉTAIRE.
SUIVRE DES COURS AFIN
D’APPRENDRE Ê MAÎTRISER
LES TECHNIQUES DE CONDUI-
TE SÛRES ET CORRECTES.
FAIRE RÉVISER LE VÉHICULE
PAR UN MÉCANICIEN COMPÉ-
TENT AUX INTERVALLES INDI-
QUÉS DANS LE MANUEL DUPROPRIÉTAIRE OU LORSQUE
L’ÉTAT DE LA MÉCANIQUE L’E-
XIGE.
Conduite en toute sécurité
Toujours effectuer les contrôles
avant utilisation. Un contrôle
méticuleux peut permettre d’évi-
ter certains accidents.
Ce scooter est conçu pour le trans-
port du pilote et d’un passager.
La plupart des accidents de cir-
culation entre voitures et scoo-
ters sont dus au fait que les auto-
mobilistes ne voient pas les
scooters. Se faire bien voir dev-
rait donc permettre de réduire les
risques de ce genre d’accident.
Dès lors :
• Porter une combinaison de
couleur vive.
• Être particulièrement prudent à
l’approche des carrefours, car
c’est aux carrefours que la plu-
part des accidents se produi-
sent.
• Rouler dans le champ de visi-
bilité des automobilistes. Éviter
de rouler dans leur angle mort.
De nombreux accidents sont dus
au manque d’expérience du pilo-
te. En effet, bon nombre de victi-
mes d’accidents sont des pilotes
n’ayant pas de permis.
• Ne pas rouler avant d’avoir
acquis un permis de conduire
et ne prêter son scooter qu’à
des pilotes expérimentés.
• Connaître ses limites et ne pas
se surestimer. Afin d’éviter un
accident, se limiter à des
manouvres que l’on peut effec-
tuer en toute confiance.
• S’exercer à des endroits où il
n’y a pas de trafic tant que l’on
ne s’est pas complètement
familiarisé avec le scooter et
ses commandes.
De nombreux accidents sont pro-
voqués par des erreurs de con-
duite du pilote de scooter. Une
erreur typique consiste à prendre
un virage trop large en raison d’u-
ne VITESSE EXCESSIVE ou un
virage trop court (véhicule pas
assez incliné pour la vitesse).
• Toujours respecter les limites
de vitesse et ne jamais rouler
1
tCONSIGNES DE SÉCURITÉ
1-1
5D8-F8199-F0.qxd 1/6/07 17:14 Página 8
