N.B.:
Si l’on ne dispose pas des outils ou
de l’expérience nécessaires pour
mener un travail à bien, il faut le con-
fier à un concessionnaire Yamaha.
FWA10350
s s
AVERTISEMENT
Toute modification non approuvée
par Yamaha risque d’entraîner une
perte de rendement et de rendre la
conduite de ce véhicule dangereu-
se. Consulter un concessionnaire
Yamaha avant de procéder à la
moindre modification.
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
5D8-F8199-F0.qxd 1/6/07 17:14 Página 41

6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
FAU17710
Tableau des entretiens et graissages périodiques
N.B.:
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’an-
née.
Pour 30000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 6000 km.
L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les
connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
DISTANCE AU COMPTEUR CONTRÔ-
Nº ÉLÉMENTS CONTRÔLES OU ENTRETIENS À(x 1000 Km)
LE
EFFECTUER
1 6 12 18 24ANNUEL
1*Canalisation de • S’assurer que les durites d’alimentation et de dépression
carburantne sont ni craquelées ni autrement endommagées.√√√√ √
• Contrôler l’état.
2Bougie• Nettoyer et corriger l’écartement des électrodes.√√
• Remplacer.√√
3*Soupapes• Contrôler le jeu aux soupapes.
• Régler.√√√√
4Élément du filtre • Nettoyer.√√à air• Remplacer.√√
Élément du filtre à air
5du boîtier de la courroie• Nettoyer.√√√√
trapézoïdale
• Contrôler le niveau et la densité de l’électrolyte.
6*Batterie• S’assurer de l’acheminement correct de la durite √√√√ √
de mise à l’air.
• Contrôler le fonctionnement, le niveau de liquide
7*Frein avantet s’assurer de l’absence de fuite.√√ √ √√ √
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
5D8-F8199-F0.qxd 1/6/07 17:14 Página 42

6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
DISTANCE AU COMPTEUR CONTRÔ-
Nº ÉLÉMENTS CONTRÔLES OU ENTRETIENS À(x 1000 Km)
LE
EFFECTUER
1 6 12 18 24ANNUEL
• Contrôler le fonctionnement, le niveau de liquide et √√ √ √√ √
8*Frein arrières’assurer de l’absence de fuite.
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
• S’assurer de l’absence de craquelures ou autre
√√√√ √
9*Durites de freinendommagement.
• Remplacer. Tous les 4 ans
10 *Roues• Contrôler le voile et l’état.√√√√
• Contrôler la profondeur de sculpture et l’état des pneus.
11 *Pneus• Remplacer si nécessaire.
√√√√ √
• Contrôler la pression de gonflage.
• Corriger si nécessaire.
12 *Roulements de roue• S’assurer qu’ils n’ont pas de jeu et ne sont pas endommagés.√√ √ √
Roulements• S’assurer qu’ils n’ont pas de jeu et que la direction
13 * n’est pas dure.√√ √ √√de direction
• Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km
14 *Attaches du cadre• S’assurer que tous les écrous et vis sont correctement serrés.√√ √ √√
15Béquille latérale, • Contrôler le fonctionnement.
béquille centrale• Lubrifier.√√√√ √
16 *Contacteur de béquille
latérale• Contrôler le fonctionnement.√√ √ √√ √
17 *Fourche avant• Contrôler le fonctionnement et s’assurer de l’absence
de fuites d’huile.√√√√
18 *Combinés ressort-• Contrôler le fonctionnement et s’assurer que les
amortisseuramortisseurs ne fuient pas.√√√√
19 *Carburateur• Régler le régime de ralenti du moteur.√√ √ √√ √
• Changer. (Voir page 6-8.)√Lorsque le témoin de changement
20Huile moteurd’huile s’allume (tous les 3000 km).
• Contrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile. Tous les 3000 km√
5D8-F8199-F0.qxd 1/6/07 17:14 Página 43

6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
DISTANCE AU COMPTEUR CONTRÔ-
Nº ÉLÉMENTS CONTRÔLES OU ENTRETIENS À(x 1000 Km)
LE
EFFECTUER
1 6 12 18 24ANNUEL
21 *Crépine d’huile moteur• Nettoyer.√√√
Système de • Contrôler le niveau de liquide de refroidissement et
22 * s’assurer de l’absence de fuites de liquide.√√√√ √refroidissement
• Changer. Tous les 3 ans
Huile de transmission • S’assurer de l’absence de fuites d’huile.
23 • Premiers 500 km√√finale
• Changer.√√
24 *Courroie trapézoïdale• Remplacer. Tous les 10000 km
25 *Contacteur de feu stop
sur frein avant et arrière• Contrôler le fonctionnement.√√ √ √√ √
26Pièces mobiles et câbles• Lubrifier.√√√√ √
Boîtier de poignée et • Contrôler le fonctionnement et le jeu.
27 *câble des gaz• Régler le jeu de câble des gaz si nécessaire.
• Lubrifier le boîtier de poignée des gaz et le câble des gaz.√√√√ √
28 *Pots et tubes
d’échappement• Contrôler le serrage des colliers à vis.√√ √ √√ √
29 *Éclairage, signalisation • Contrôler le fonctionnement.
et contacteurs• Régler le faisceau de phare.√√ √ √√ √
FAUM2070
N.B.:
Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement pous-
siéreuses ou humides.
Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Changer le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
6-5
5D8-F8199-F0.qxd 1/6/07 17:14 Página 44

FAU18771
Dépose et repose des
caches
1. Cache A
2. Cache B
Afin de pouvoir effectuer certains
entretiens décrits dans ce chapitre, il
est nécessaire de déposer les caches
illustrés. Se référer à cette section à
chaque fois qu’il faut déposer ou
reposer un cache.
FAU19210
Cache A
1. Cache A
Dépose du cache
Retirer les vis, puis déposer ensuite le
cache.
1. Vis
Repose du cache
Remettre le cache en place, puis
reposer les vis.
Cache B
1. Cache B
Dépose du cache
Retirer la vis, puis déposer ensuite le
cache.
1. Vis
1
1
1
11
2
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
5D8-F8199-F0.qxd 1/6/07 17:14 Página 45

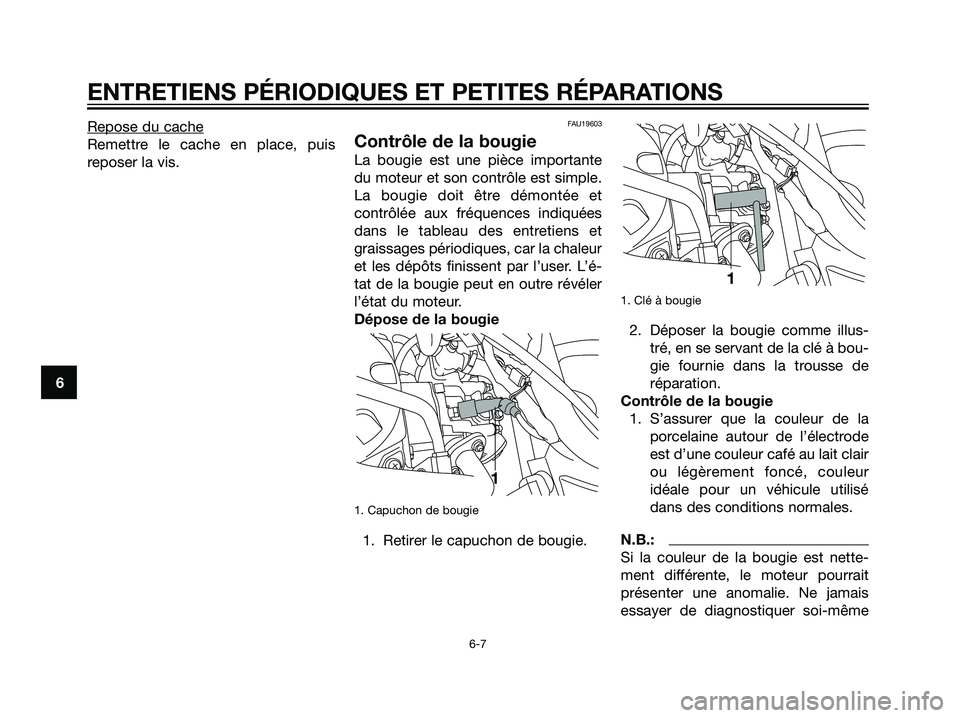

Repose du cache
Remettre le cache en place, puis
reposer la vis.
FAU19603
Contrôle de la bougie
La bougie est une pièce importante
du moteur et son contrôle est simple.
La bougie doit être démontée et
contrôlée aux fréquences indiquées
dans le tableau des entretiens et
graissages périodiques, car la chaleur
et les dépôts finissent par l’user. L’é-
tat de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Capuchon de bougie
1. Retirer le capuchon de bougie.
1. Clé à bougie
2. Déposer la bougie comme illus-
tré, en se servant de la clé à bou-
gie fournie dans la trousse de
réparation.
Contrôle de la bougie
1. S’assurer que la couleur de la
porcelaine autour de l’électrode
est d’une couleur café au lait clair
ou légèrement foncé, couleur
idéale pour un véhicule utilisé
dans des conditions normales.
N.B.:
Si la couleur de la bougie est nette-
ment différente, le moteur pourrait
présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même
1
1
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
5D8-F8199-F0.qxd 1/6/07 17:14 Página 46

de tels problèmes. Il est préférable de
confier le véhicule à un concession-
naire Yamaha.
2. Contrôler l’usure des électrodes
et la présence de dépôts de cala-
mine ou autres. Si l’usure est
excessive ou les dépôts trop
importants, il convient de rempla-
cer la bougie.
Mise en place de la bougie
1. Écartement des électrodes
1. Mesurer l’écartement des élec-
trodes à l’aide d’un jeu de cales
d’épaisseur et, si nécessaire, le
corriger conformément aux spé-
cifications.2. Nettoyer la surface du joint de la
bougie et ses plans de joint, puis
nettoyer soigneusement les filets
de bougie.
3. Mettre la bougie en place à l’aide
de la clé à bougie, puis la serrer
au couple spécifié.
N.B.:
Si une clé dynamométrique n’est pas
disponible lors du montage d’une
bougie, une bonne approximation
consiste à serrer de 1/4 à 1/2 tour
supplémentaire après le serrage à la
main. Il faudra toutefois serrer la bou-
gie au couple spécifié le plus rapide-
ment possible.
4. Remonter le capuchon de bou-
gie.
FAUM1260
Huile moteur
Il faut vérifier le niveau d’huile moteur
avant chaque départ. Il convient en
outre de changer l’huile aux fréquen-
ces spécifiées dans le tableau des
entretiens et graissages périodiques
ainsi que lorsque l’indicateur de
changement d’huile s’allume.
Contrôle du niveau d’huile
1. Dresser le scooter sur sa béquille
centrale.
N.B.:
S’assurer que le scooter est bien à la
verticale avant de contrôler le niveau
d’huile. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
Couple de serrage :
Bougie :
20 Nm (2,0 m•kgf, 14,5 ft•lbf)
Écartement des électrodes :
0,7 à 0,8 (0,02 à 0,03 in)
1
ZAUM0037
Bougie spécifiée :
NGK (CR8E)
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
5D8-F8199-F0.qxd 1/6/07 17:14 Página 47

1.Bouchon de remplissage de l’huile moteur
3. Attendre quelques minutes que
l’huile se stabilise, puis retirer le
bouchon de remplissage d’huile.
Essuyer la jauge avant de l’insé-
rer à nouveau, sans la visser,
dans l’orifice de remplissage. La
retirer et vérifier le niveau d’huile.
1. Bouchon de remplissage de l’huile moteur
2. Jauge
3. Repère de niveau maximum
4. Repère de niveau minimum
N.B.:
Le niveau d’huile moteur doit se situer
entre les repères de niveau minimum
et maximum.
4. Si le niveau d’huile moteur est
inférieur au repère de niveau
minimum, ajouter de l’huile
moteur du type recommandé jus-
qu’au niveau spécifié.
5. Insérer la jauge dans l’orifice de
remplissage, puis serrer le bou-
chon de remplissage d’huile.Changement de l’huile moteur
1. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
2. Placer un bac à vidange sous le
moteur afin d’y recueillir l’huile
usagée.
3. Déposer le bouchon de remplis-
sage d’huile moteur et la vis de
vidange d’huile moteur afin de
vidanger l’huile du carter moteur.
1
2
3
4
1
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
