2007 YAMAHA GP1300R Betriebsanleitungen (in German)

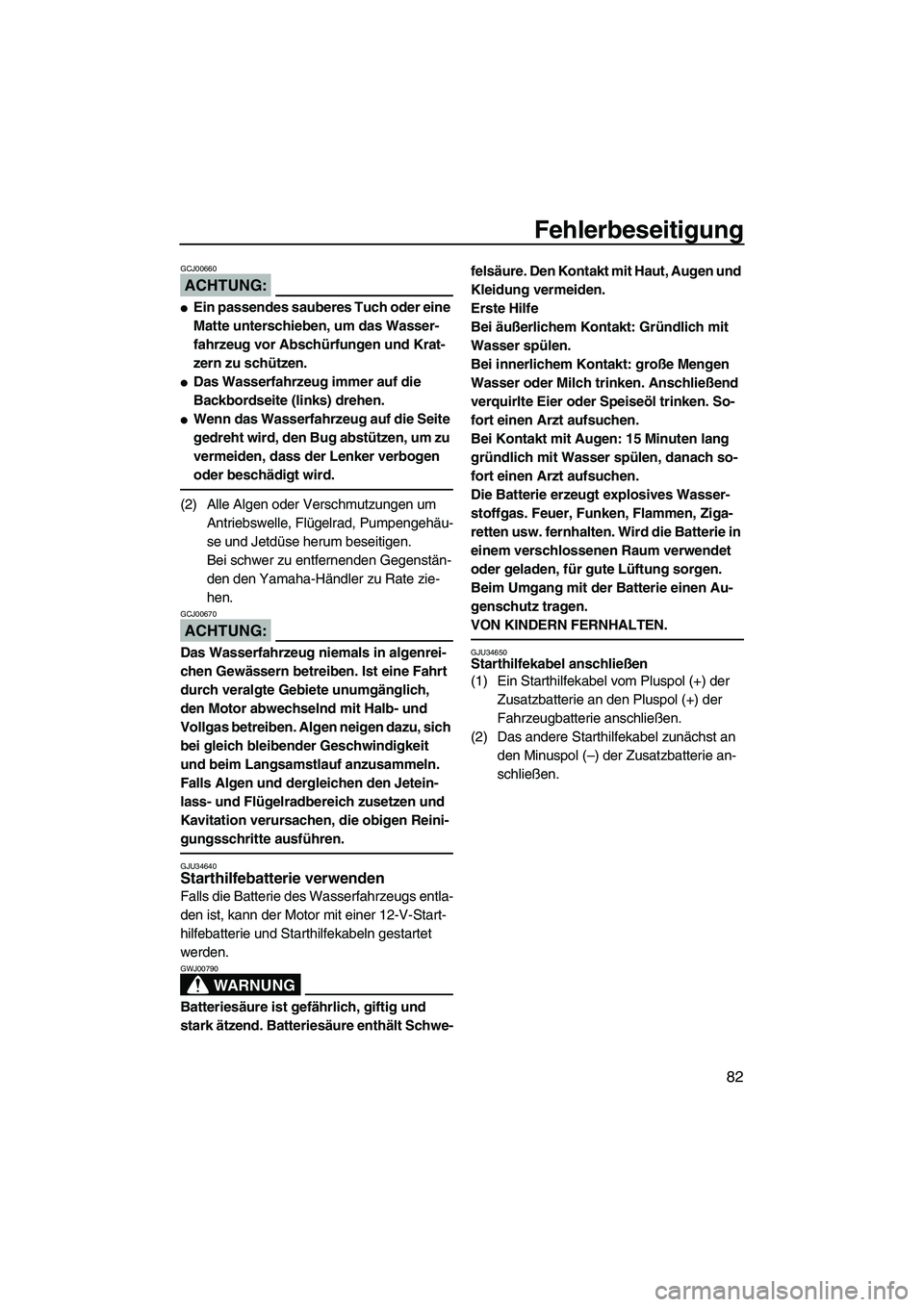

Fehlerbeseitigung
82
ACHTUNG:
GCJ00660

Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasser-
fahrzeug vor Abschürfungen und Krat-
zern zu schützen.

Das Wasserfahrzeug immer auf die
Backbordseite (links) drehen.

Wenn das Wasserfahrzeug auf die Seite
gedreht wird, den Bug abstützen, um zu
vermeiden, dass der Lenker verbogen
oder beschädigt wird.
(2) Alle Algen oder Verschmutzungen um
Antriebswelle, Flügelrad, Pumpengehäu-
se und Jetdüse herum beseitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.
ACHTUNG:
GCJ00670
Das Wasserfahrzeug niemals in algenrei-
chen Gewässern betreiben. Ist eine Fahrt
durch veralgte Gebiete unumgänglich,
den Motor abwechselnd mit Halb- und
Vollgas betreiben. Algen neigen dazu, sich
bei gleich bleibender Geschwindigkeit
und beim Langsamstlauf anzusammeln.
Falls Algen und dergleichen den Jetein-
lass- und Flügelradbereich zusetzen und
Kavitation verursachen, die obigen Reini-
gungsschritte ausführen.
GJU34640Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
WARNUNG
GWJ00790
Batteriesäure ist gefährlich, giftig und
stark ätzend. Batteriesäure enthält Schwe-felsäure. Den Kontakt mit Haut, Augen und
Kleidung vermeiden.
Erste Hilfe
Bei äußerlichem Kontakt: Gründlich mit
Wasser spülen.
Bei innerlichem Kontakt: große Mengen
Wasser oder Milch trinken. Anschließend
verquirlte Eier oder Speiseöl trinken. So-
fort einen Arzt aufsuchen.
Bei Kontakt mit Augen: 15 Minuten lang
gründlich mit Wasser spülen, danach so-
fort einen Arzt aufsuchen.
Die Batterie erzeugt explosives Wasser-
stoffgas. Feuer, Funken, Flammen, Ziga-
retten usw. fernhalten. Wird die Batterie in
einem verschlossenen Raum verwendet
oder geladen, für gute Lüftung sorgen.
Beim Umgang mit der Batterie einen Au-
genschutz tragen.
VON KINDERN FERNHALTEN.
GJU34650Starthilfekabel anschließen
(1) Ein Starthilfekabel vom Pluspol (+) der
Zusatzbatterie an den Pluspol (+) der
Fahrzeugbatterie anschließen.
(2) Das andere Starthilfekabel zunächst an
den Minuspol (–) der Zusatzbatterie an-
schließen.
UF1G74G0.book Page 82 Monday, July 31, 2006 9:35 AM

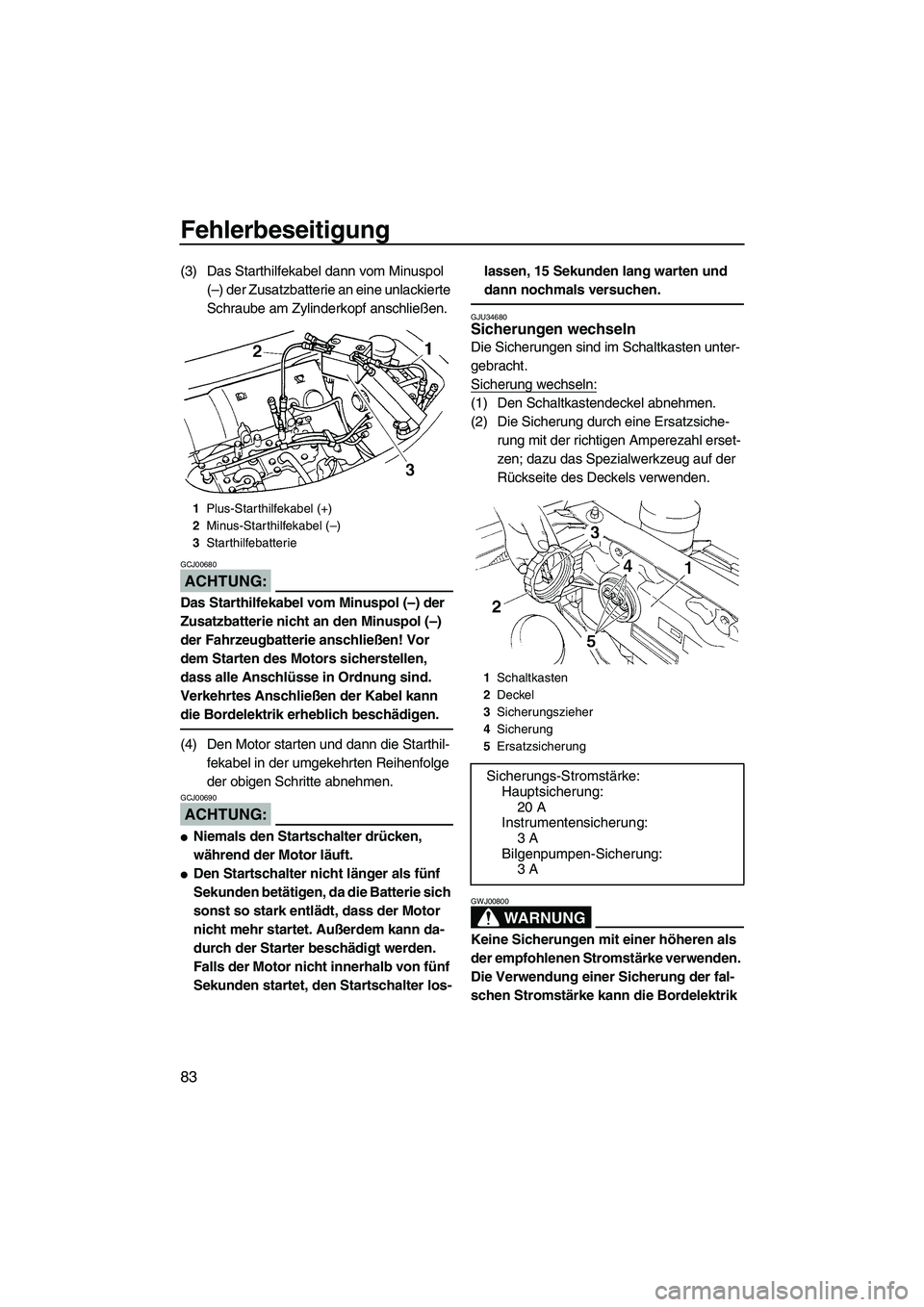

Fehlerbeseitigung
83
(3) Das Starthilfekabel dann vom Minuspol
(–) der Zusatzbatterie an eine unlackierte
Schraube am Zylinderkopf anschließen.
ACHTUNG:
GCJ00680
Das Starthilfekabel vom Minuspol (–) der
Zusatzbatterie nicht an den Minuspol (–)
der Fahrzeugbatterie anschließen! Vor
dem Starten des Motors sicherstellen,
dass alle Anschlüsse in Ordnung sind.
Verkehrtes Anschließen der Kabel kann
die Bordelektrik erheblich beschädigen.
(4) Den Motor starten und dann die Starthil-
fekabel in der umgekehrten Reihenfolge
der obigen Schritte abnehmen.
ACHTUNG:
GCJ00690

Niemals den Startschalter drücken,
während der Motor läuft.

Den Startschalter nicht länger als fünf
Sekunden betätigen, da die Batterie sich
sonst so stark entlädt, dass der Motor
nicht mehr startet. Außerdem kann da-
durch der Starter beschädigt werden.
Falls der Motor nicht innerhalb von fünf
Sekunden startet, den Startschalter los-lassen, 15 Sekunden lang warten und
dann nochmals versuchen.
GJU34680Sicherungen wechseln
Die Sicherungen sind im Schaltkasten unter-
gebracht.
Sicherung wechseln:
(1) Den Schaltkastendeckel abnehmen.
(2) Die Sicherung durch eine Ersatzsiche-
rung mit der richtigen Amperezahl erset-
zen; dazu das Spezialwerkzeug auf der
Rückseite des Deckels verwenden.
WARNUNG
GWJ00800
Keine Sicherungen mit einer höheren als
der empfohlenen Stromstärke verwenden.
Die Verwendung einer Sicherung der fal-
schen Stromstärke kann die Bordelektrik
1Plus-Starthilfekabel (+)
2Minus-Starthilfekabel (–)
3Starthilfebatterie
1Schaltkasten
2Deckel
3Sicherungszieher
4Sicherung
5Ersatzsicherung
Sicherungs-Stromstärke:
Hauptsicherung:
20 A
Instrumentensicherung:
3 A
Bilgenpumpen-Sicherung:
3 A
UF1G74G0.book Page 83 Monday, July 31, 2006 9:35 AM

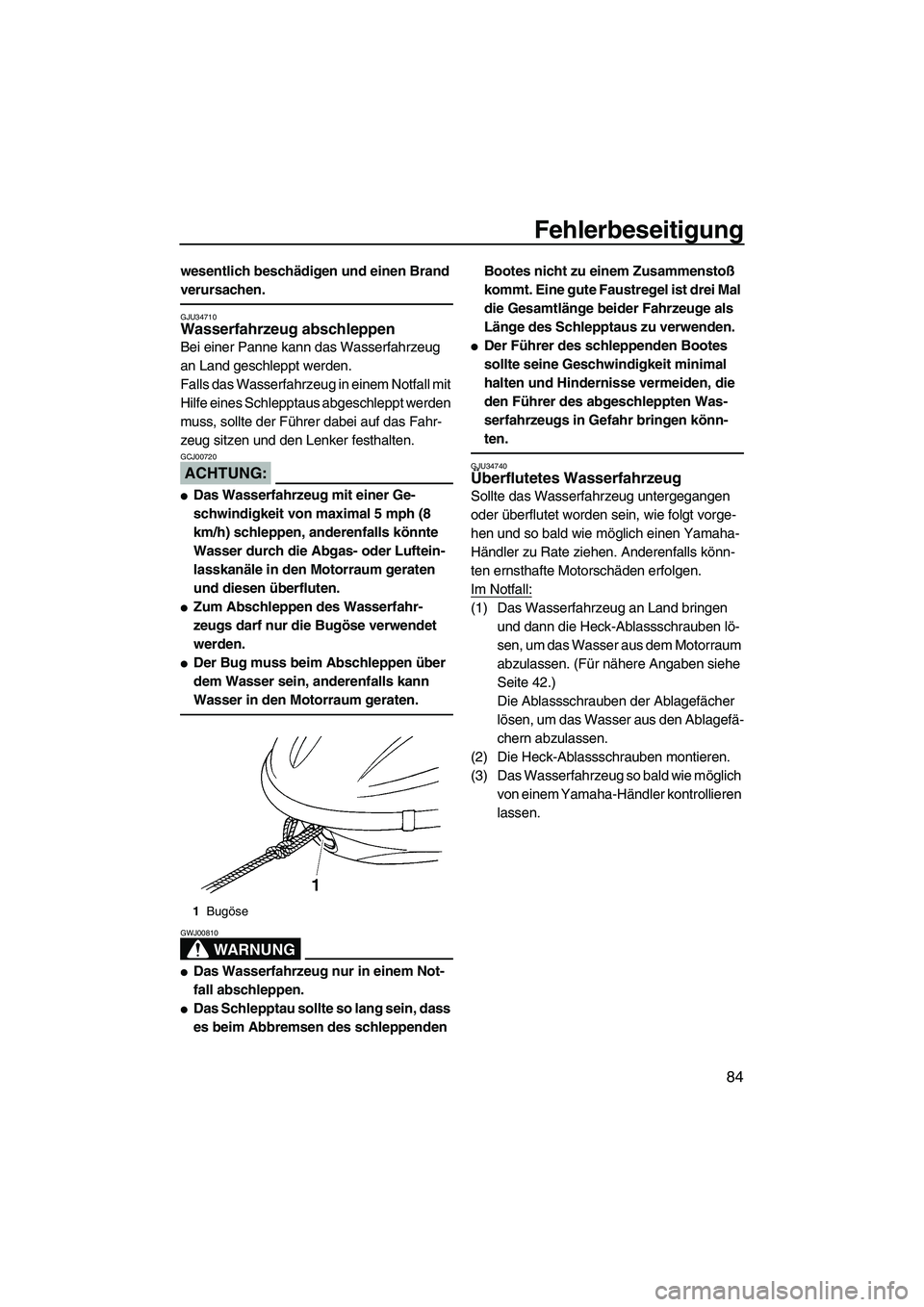

Fehlerbeseitigung
84
wesentlich beschädigen und einen Brand
verursachen.
GJU34710Wasserfahrzeug abschleppen
Bei einer Panne kann das Wasserfahrzeug
an Land geschleppt werden.
Falls das Wasserfahrzeug in einem Notfall mit
Hilfe eines Schlepptaus abgeschleppt werden
muss, sollte der Führer dabei auf das Fahr-
zeug sitzen und den Lenker festhalten.
ACHTUNG:
GCJ00720

Das Wasserfahrzeug mit einer Ge-
schwindigkeit von maximal 5 mph (8
km/h) schleppen, anderenfalls könnte
Wasser durch die Abgas- oder Luftein-
lasskanäle in den Motorraum geraten
und diesen überfluten.

Zum Abschleppen des Wasserfahr-
zeugs darf nur die Bugöse verwendet
werden.

Der Bug muss beim Abschleppen über
dem Wasser sein, anderenfalls kann
Wasser in den Motorraum geraten.
WARNUNG
GWJ00810

Das Wasserfahrzeug nur in einem Not-
fall abschleppen.

Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden Bootes nicht zu einem Zusammenstoß
kommt. Eine gute Faustregel ist drei Mal
die Gesamtlänge beider Fahrzeuge als
Länge des Schlepptaus zu verwenden.

Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des abgeschleppten Was-
serfahrzeugs in Gefahr bringen könn-
ten.
GJU34740Überflutetes Wasserfahrzeug
Sollte das Wasserfahrzeug untergegangen
oder überflutet worden sein, wie folgt vorge-
hen und so bald wie möglich einen Yamaha-
Händler zu Rate ziehen. Anderenfalls könn-
ten ernsthafte Motorschäden erfolgen.
Im Notfall:
(1) Das Wasserfahrzeug an Land bringen
und dann die Heck-Ablassschrauben lö-
sen, um das Wasser aus dem Motorraum
abzulassen. (Für nähere Angaben siehe
Seite 42.)
Die Ablassschrauben der Ablagefächer
lösen, um das Wasser aus den Ablagefä-
chern abzulassen.
(2) Die Heck-Ablassschrauben montieren.
(3) Das Wasserfahrzeug so bald wie möglich
von einem Yamaha-Händler kontrollieren
lassen.
1Bugöse
UF1G74G0.book Page 84 Monday, July 31, 2006 9:35 AM

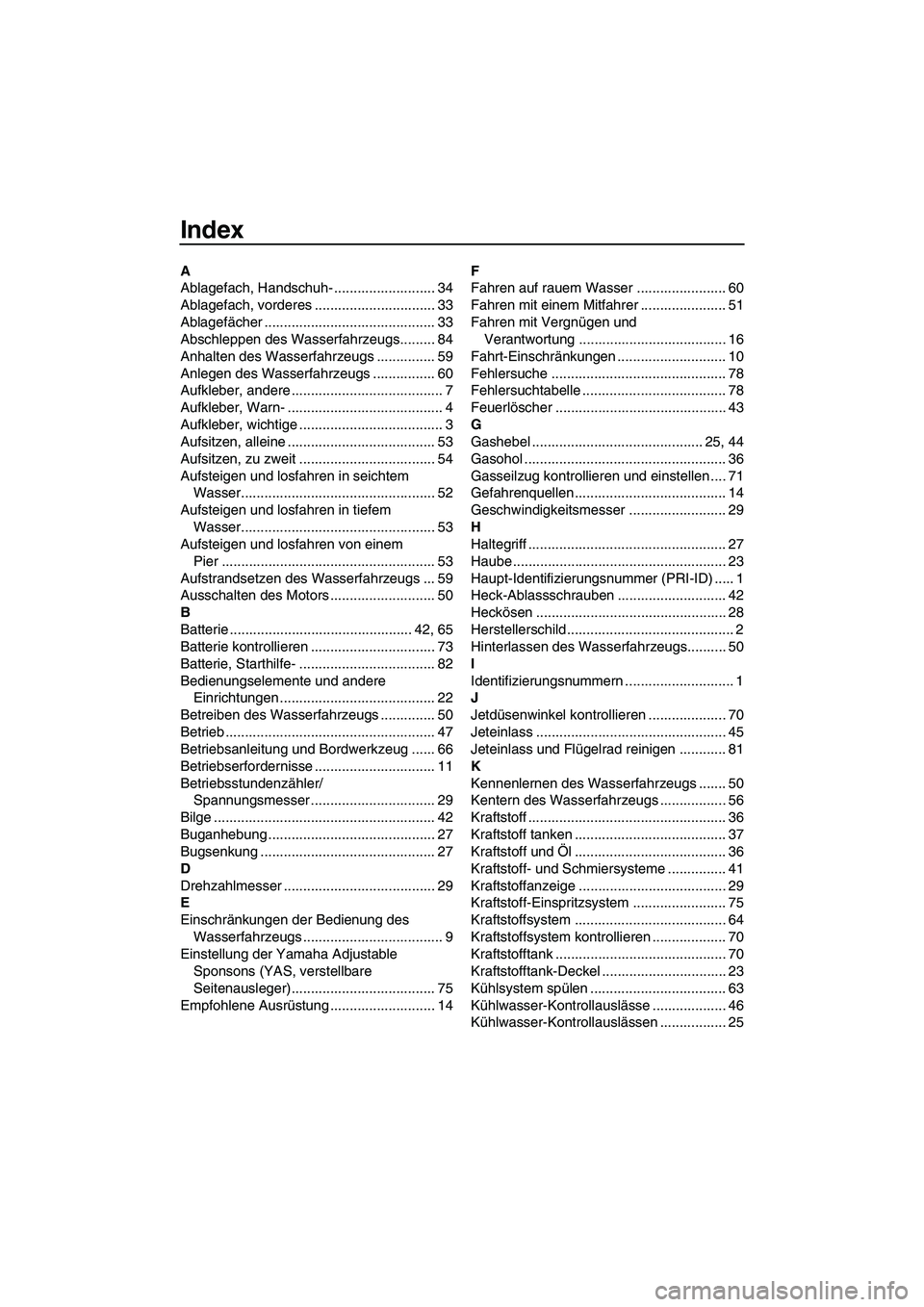

Index
A
Ablagefach, Handschuh- .......................... 34
Ablagefach, vorderes ............................... 33
Ablagefächer ............................................ 33
Abschleppen des Wasserfahrzeugs......... 84
Anhalten des Wasserfahrzeugs ............... 59
Anlegen des Wasserfahrzeugs ................ 60
Aufkleber, andere ....................................... 7
Aufkleber, Warn- ........................................ 4
Aufkleber, wichtige ..................................... 3
Aufsitzen, alleine ...................................... 53
Aufsitzen, zu zweit ................................... 54
Aufsteigen und losfahren in seichtem
Wasser.................................................. 52
Aufsteigen und losfahren in tiefem
Wasser.................................................. 53
Aufsteigen und losfahren von einem
Pier ....................................................... 53
Aufstrandsetzen des Wasserfahrzeugs ... 59
Ausschalten des Motors ........................... 50
B
Batterie ............................................... 42, 65
Batterie kontrollieren ................................ 73
Batterie, Starthilfe- ................................... 82
Bedienungselemente und andere
Einrichtungen ........................................ 22
Betreiben des Wasserfahrzeugs .............. 50
Betrieb ...................................................... 47
Betriebsanleitung und Bordwerkzeug ...... 66
Betriebserfordernisse ............................... 11
Betriebsstundenzähler/
Spannungsmesser ................................ 29
Bilge ......................................................... 42
Buganhebung ........................................... 27
Bugsenkung ............................................. 27
D
Drehzahlmesser ....................................... 29
E
Einschränkungen der Bedienung des
Wasserfahrzeugs .................................... 9
Einstellung der Yamaha Adjustable
Sponsons (YAS, verstellbare
Seitenausleger)..................................... 75
Empfohlene Ausrüstung ........................... 14F
Fahren auf rauem Wasser ....................... 60
Fahren mit einem Mitfahrer ...................... 51
Fahren mit Vergnügen und
Verantwortung ...................................... 16
Fahrt-Einschränkungen ............................ 10
Fehlersuche ............................................. 78
Fehlersuchtabelle ..................................... 78
Feuerlöscher ............................................ 43
G
Gashebel ............................................ 25, 44
Gasohol .................................................... 36
Gasseilzug kontrollieren und einstellen .... 71
Gefahrenquellen ....................................... 14
Geschwindigkeitsmesser ......................... 29
H
Haltegriff ................................................... 27
Haube ....................................................... 23
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Heck-Ablassschrauben ............................ 42
Heckösen ................................................. 28
Herstellerschild ........................................... 2
Hinterlassen des Wasserfahrzeugs.......... 50
I
Identifizierungsnummern ............................ 1
J
Jetdüsenwinkel kontrollieren .................... 70
Jeteinlass ................................................. 45
Jeteinlass und Flügelrad reinigen ............ 81
K
Kennenlernen des Wasserfahrzeugs ....... 50
Kentern des Wasserfahrzeugs ................. 56
Kraftstoff ................................................... 36
Kraftstoff tanken ....................................... 37
Kraftstoff und Öl ....................................... 36
Kraftstoff- und Schmiersysteme ............... 41
Kraftstoffanzeige ...................................... 29
Kraftstoff-Einspritzsystem ........................ 75
Kraftstoffsystem ....................................... 64
Kraftstoffsystem kontrollieren ................... 70
Kraftstofftank ............................................ 70
Kraftstofftank-Deckel ................................ 23
Kühlsystem spülen ................................... 63
Kühlwasser-Kontrollauslässe ................... 46
Kühlwasser-Kontrollauslässen ................. 25
UF1G74G0.book Page 1 Monday, July 31, 2006 9:35 AM

Index
L
Langsamstlauf kontrollieren ..................... 75
Lernen zu fahren ...................................... 50
Losfahren ................................................. 52
M
Modellangaben........................................... 2
Motor-Einfahrzeit ...................................... 47
Motor-Quickstoppleine ............................. 45
Motor-Quickstoppschalter ........................ 24
Motorraum ................................................ 41
Motor-Seriennummer ................................. 1
Motor-Stoppschalter ................................. 24
Multifunktionsdisplay .......................... 28, 46
N
Nach der Fahrt, Pflege ............................. 60
Notmaßnahmen ....................................... 81
O
Öl, Frischölschmiersystem
kontrollieren .......................................... 70
Ölfilter ....................................................... 70
Ölpumpe entlüften .................................... 75
Öltank ....................................................... 70
Öltank befüllen ......................................... 37
Öltankdeckel ............................................ 23
Öse, Bug- ................................................. 27
Q
QSTS, Schnell-Trimmsystem ................... 44
QSTS-Wähler ........................................... 26
R
Rumpf und Deck ...................................... 41
Rumpf-Identifizierungsnummer (HIN) ........ 1
S
Schalter .................................................... 46
Schmierstellen.......................................... 72
Schmierung .............................................. 64
Sicherheitsregeln für das Bootfahren ....... 16
Sicherungen wechseln ............................. 83
Sitzbank ................................................... 22
Starten des Motors ................................... 48
Starterschalter .......................................... 24
Starthilfekabel anschließen ...................... 82
Steuersystem ..................................... 25, 44
Stilllegen................................................... 63
T
Transport .................................................. 62U
Überflutetes Wasserfahrzeug ................... 84
V
Vor Fahrtbeginn, Liste der Kontrollen ...... 39
Vor Fahrtbeginn, Routinekontrolle ........... 39
Vor Fahrtbeginn, Routinekontrollen
ausführen .............................................. 41
W
Warnanzeige, Abgastemperatur- ............. 32
Warnanzeige, Motor- ................................ 33
Warnanzeige, Motortemperatur- .............. 30
Warnanzeige, Ölstand- ............................ 30
Warnanzeige, Reserve- ........................... 30
Wartungs- und Einstellarbeiten ................ 66
Wartungsintervalle, Tabelle der ............... 68
Waschen des Wasserfahrzeugs .............. 65
Wasserabscheider ................................... 41
Wasserfahrzeug-Eigenschaften ............... 15
Wenden des Wasserfahrzeugs ................ 57
Wichtigste Teile, Lage .............................. 18
Y
Yamaha Adjustable Sponsons (YAS),
verstellbare Seitenausleger .................. 34
YEMS, Motorsteuerungssystem............... 28
Z
Zu Wasser lassen des
Wasserfahrzeugs .................................. 48
Zündkerzen reinigen und
Elektrodenabstand einstellen ................ 71
Zweitaktmotoröl ........................................ 37
UF1G74G0.book Page 2 Monday, July 31, 2006 9:35 AM

YAMAHA MOTOR CO., LTD.
Gedruckt in den USA
August 2006–0.4 × 1 CR
UF1G74G0.book Page 1 Monday, July 31, 2006 9:35 AM
