2007 MAZDA MODEL 6 Manuel du propriétaire (in French)

Black plate (313,1)

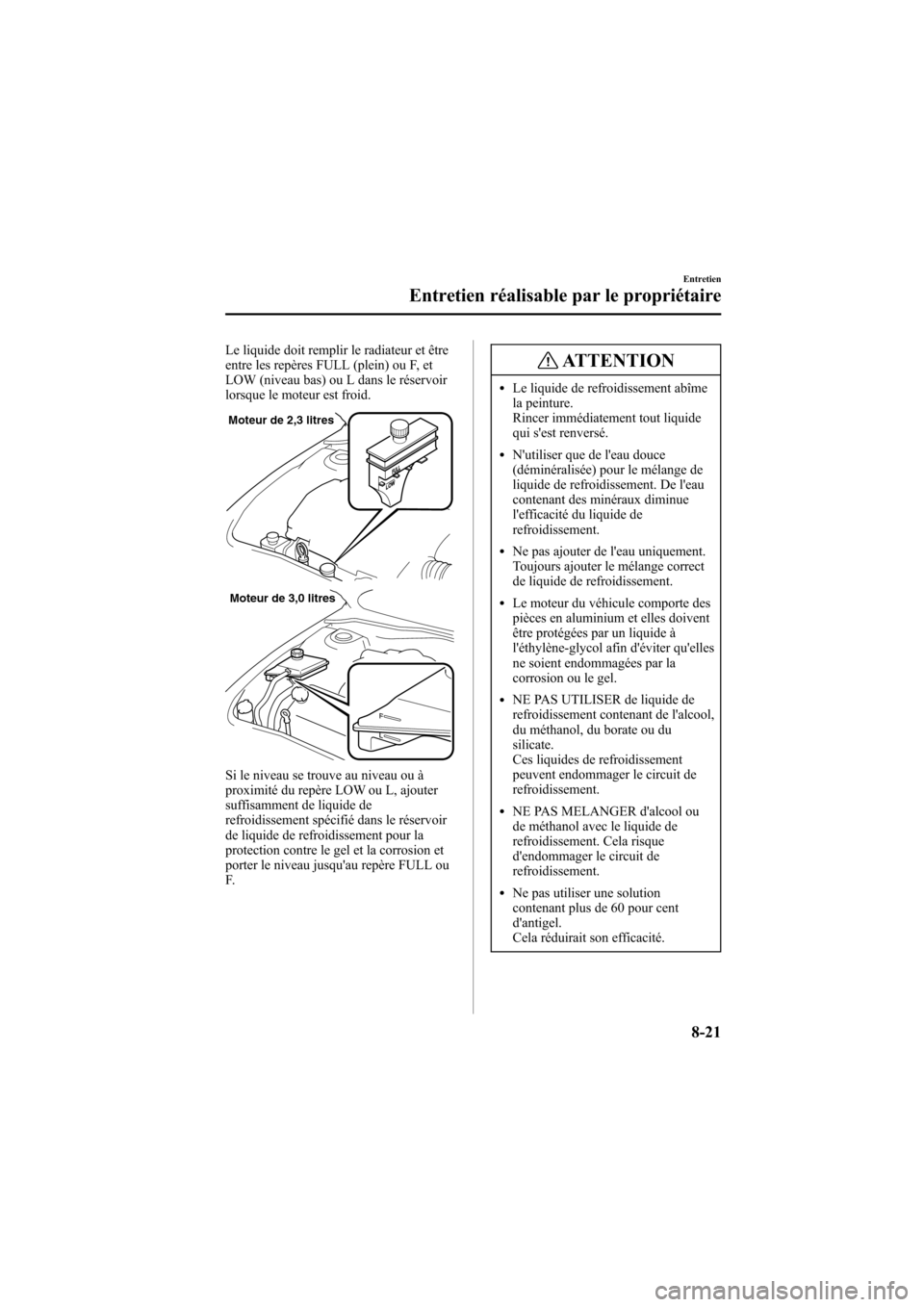

Le liquide doit remplir le radiateur et être
entre les repères FULL (plein) ou F, et
LOW (niveau bas) ou L dans le réservoir
lorsque le moteur est froid.
Moteur de 2,3 litres
Moteur de 3,0 litres
Si le niveau se trouve au niveau ou à
proximité du repère LOW ou L, ajouter
suffisamment de liquide de
refroidissement spécifié dans le réservoir
de liquide de refroidissement pour la
protection contre le gel et la corrosion et
porter le niveau jusqu'au repère FULL ou
F.
ATTENTION
lLe liquide de refroidissement abîme
la peinture.
Rincer immédiatement tout liquide
qui s'est renversé.
lN'utiliser que de l'eau douce
(déminéralisée) pour le mélange de
liquide de refroidissement. De l'eau
contenant des minéraux diminue
l'efficacité du liquide de
refroidissement.
lNe pas ajouter de l'eau uniquement.
Toujours ajouter le mélange correct
de liquide de refroidissement.
lLe moteur du véhicule comporte des
pièces en aluminium et elles doivent
être protégées par un liquide à
l'éthylène-glycol afin d'éviter qu'elles
ne soient endommagées par la
corrosion ou le gel.
lNE PAS UTILISER de liquide de
refroidissement contenant de l'alcool,
du méthanol, du borate ou du
silicate.
Ces liquides de refroidissement
peuvent endommager le circuit de
refroidissement.
lNE PAS MELANGER d'alcool ou
de méthanol avec le liquide de
refroidissement. Cela risque
d'endommager le circuit de
refroidissement.
lNe pas utiliser une solution
contenant plus de 60 pour cent
d'antigel.
Cela réduirait son efficacité.
Entretien
Entretien réalisable par le propriétaire
8-21
Mazda6_8W90-EC-06K_Edition1 Page313
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K

Black plate (314,1)

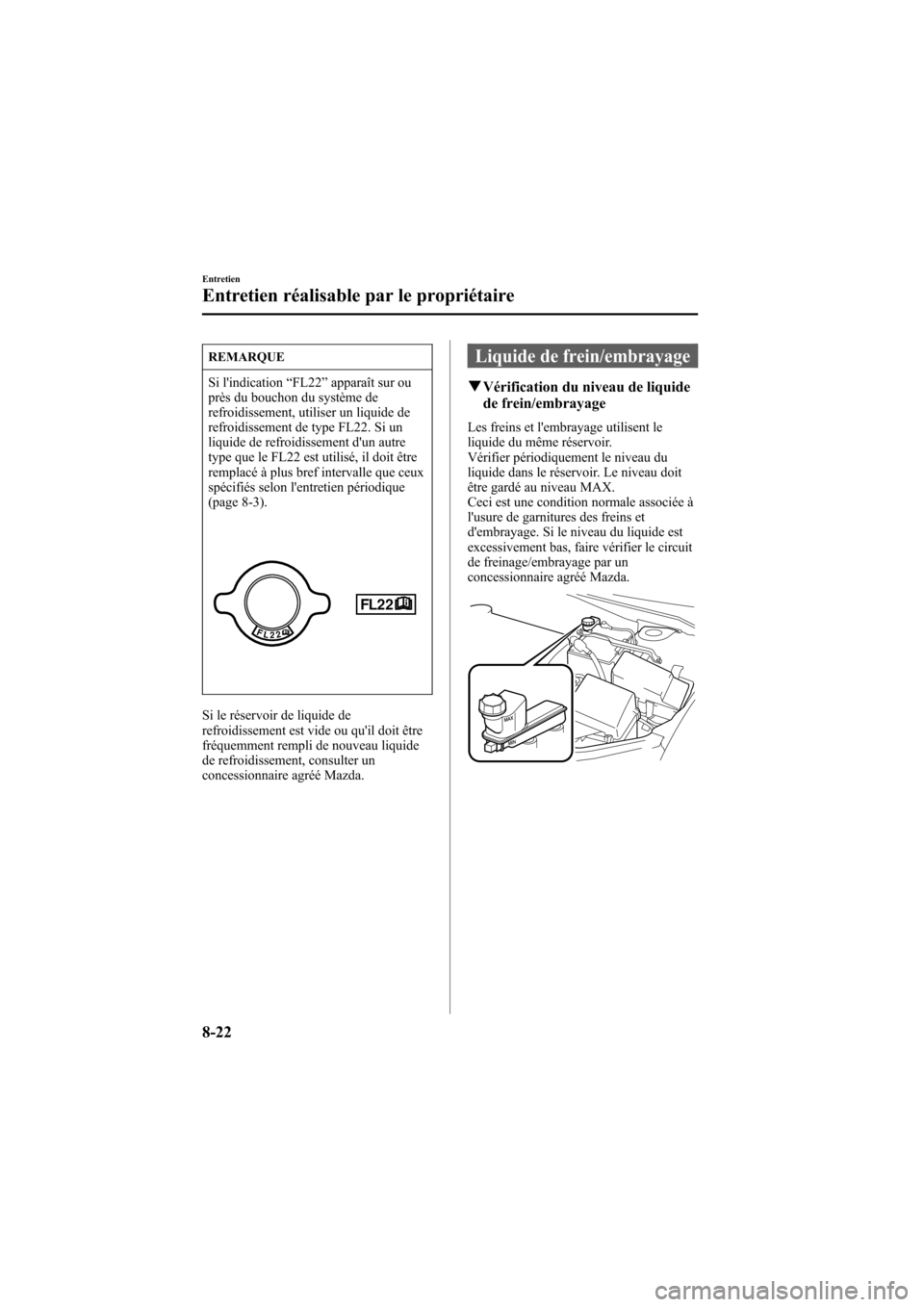

REMARQUE
Si l'indication“FL22”apparaît sur ou
près du bouchon du système de
refroidissement, utiliser un liquide de
refroidissement de type FL22. Si un
liquide de refroidissement d'un autre
type que le FL22 est utilisé, il doit être
remplacé à plus bref intervalle que ceux
spécifiés selon l'entretien périodique
(page 8-3).
Si le réservoir de liquide de
refroidissement est vide ou qu'il doit être
fréquemment rempli de nouveau liquide
de refroidissement, consulter un
concessionnaire agréé Mazda.
Liquide de frein/embrayage
qVérification du niveau de liquide
de frein/embrayage
Les freins et l'embrayage utilisent le
liquide du même réservoir.
Vérifier périodiquement le niveau du
liquide dans le réservoir. Le niveau doit
être gardé au niveau MAX.
Ceci est une condition normale associée à
l'usure de garnitures des freins et
d'embrayage. Si le niveau du liquide est
excessivement bas, faire vérifier le circuit
de freinage/embrayage par un
concessionnaire agréé Mazda.
8-22
Entretien
Entretien réalisable par le propriétaire
Mazda6_8W90-EC-06K_Edition1 Page314
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K

Black plate (315,1)

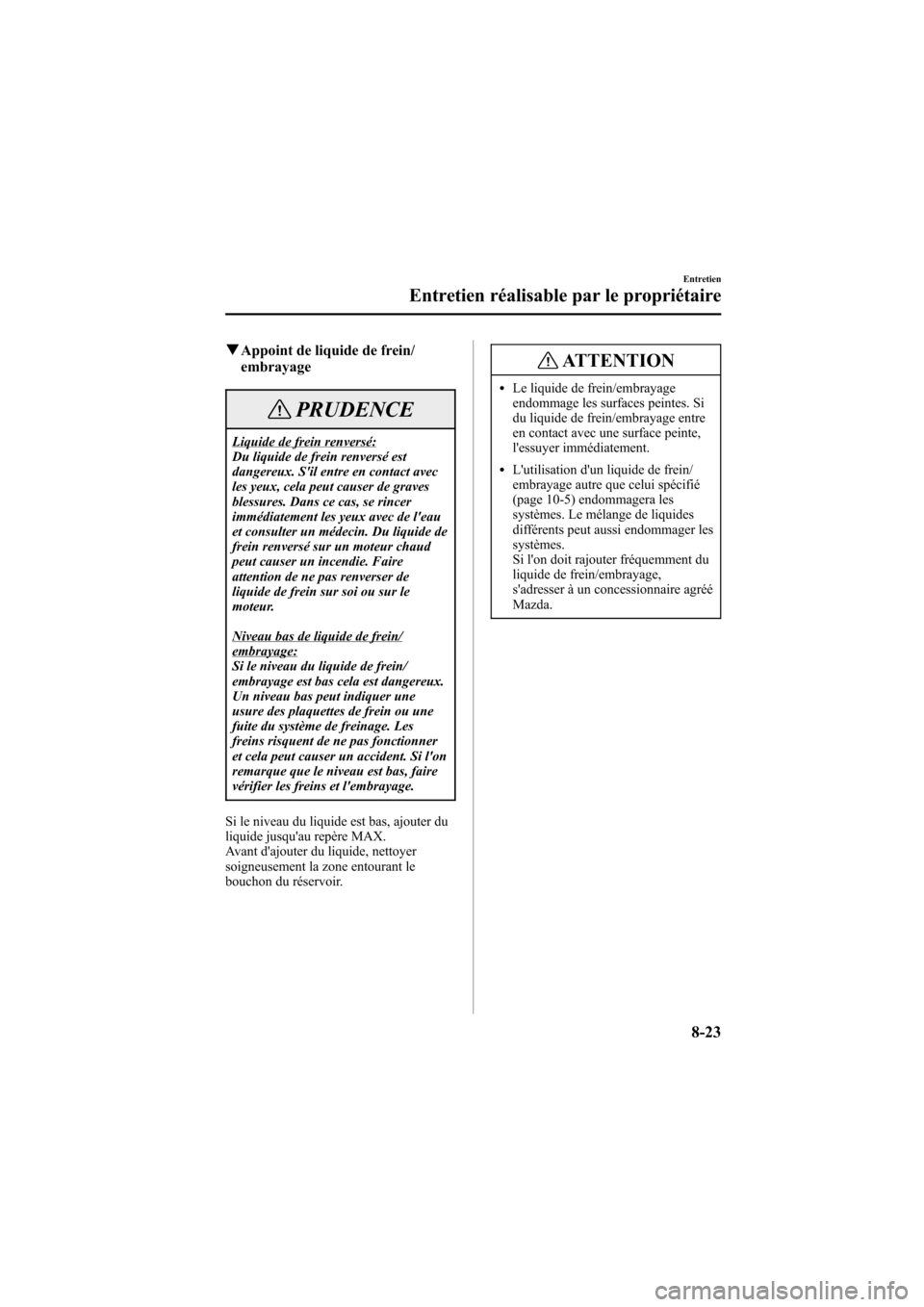

qAppoint de liquide de frein/
embrayage
PRUDENCE
Liquide de frein renversé:
Du liquide de frein renversé est
dangereux. S'il entre en contact avec
les yeux, cela peut causer de graves
blessures. Dans ce cas, se rincer
immédiatement les yeux avec de l'eau
et consulter un médecin. Du liquide de
frein renversé sur un moteur chaud
peut causer un incendie. Faire
attention de ne pas renverser de
liquide de frein sur soi ou sur le
moteur.
Niveau bas de liquide de frein/embrayage:
Si le niveau du liquide de frein/
embrayage est bas cela est dangereux.
Un niveau bas peut indiquer une
usure des plaquettes de frein ou une
fuite du système de freinage. Les
freins risquent de ne pas fonctionner
et cela peut causer un accident. Si l'on
remarque que le niveau est bas, faire
vérifier les freins et l'embrayage.
Si le niveau du liquide est bas, ajouter du
liquide jusqu'au repère MAX.
Avant d'ajouter du liquide, nettoyer
soigneusement la zone entourant le
bouchon du réservoir.
ATTENTION
lLe liquide de frein/embrayage
endommage les surfaces peintes. Si
du liquide de frein/embrayage entre
en contact avec une surface peinte,
l'essuyer immédiatement.
lL'utilisation d'un liquide de frein/
embrayage autre que celui spécifié
(page 10-5) endommagera les
systèmes. Le mélange de liquides
différents peut aussi endommager les
systèmes.
Si l'on doit rajouter fréquemment du
liquide de frein/embrayage,
s'adresser à un concessionnaire agréé
Mazda.
Entretien
Entretien réalisable par le propriétaire
8-23
Mazda6_8W90-EC-06K_Edition1 Page315
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K

Black plate (316,1)

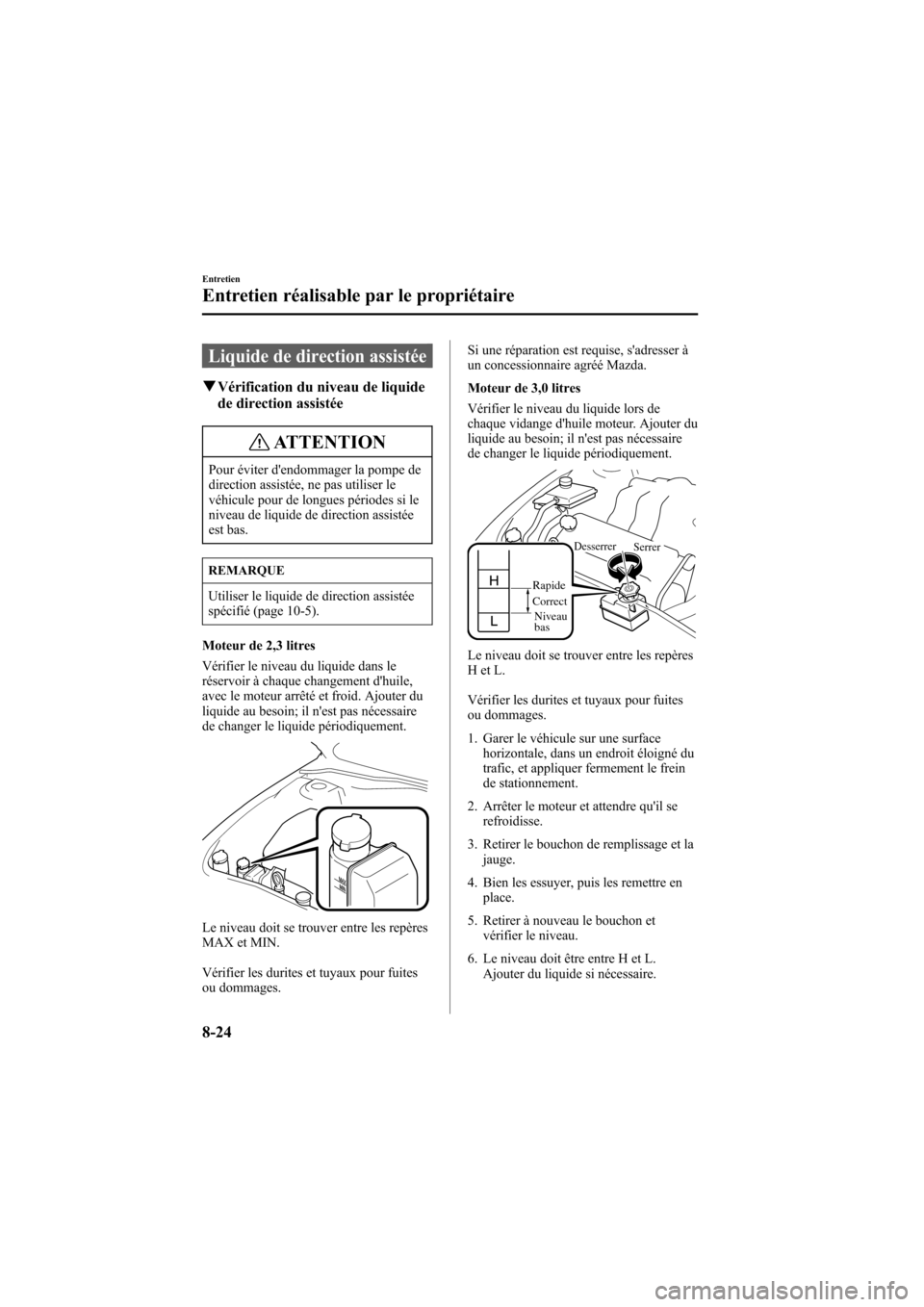

Liquide de direction assistée
qVérification du niveau de liquide
de direction assistée
ATTENTION
Pour éviter d'endommager la pompe de
direction assistée, ne pas utiliser le
véhicule pour de longues périodes si le
niveau de liquide de direction assistée
est bas.
REMARQUE
Utiliser le liquide de direction assistée
spécifié (page 10-5).
Moteur de 2,3 litres
Vérifier le niveau du liquide dans le
réservoir à chaque changement d'huile,
avec le moteur arrêté et froid. Ajouter du
liquide au besoin; il n'est pas nécessaire
de changer le liquide périodiquement.
Le niveau doit se trouver entre les repères
MAX et MIN.
Vérifier les durites et tuyaux pour fuites
ou dommages.Si une réparation est requise, s'adresser à
un concessionnaire agréé Mazda.
Moteur de 3,0 litres
Vérifier le niveau du liquide lors de
chaque vidange d'huile moteur. Ajouter du
liquide au besoin; il n'est pas nécessaire
de changer le liquide périodiquement.
Niveau
bas CorrectRapide
Desserrer
Serrer
Le niveau doit se trouver entre les repères
HetL.
Vérifier les durites et tuyaux pour fuites
ou dommages.
1. Garer le véhicule sur une surface
horizontale, dans un endroit éloigné du
trafic, et appliquer fermement le frein
de stationnement.
2. Arrêter le moteur et attendre qu'il se
refroidisse.
3. Retirer le bouchon de remplissage et la
jauge.
4. Bien les essuyer, puis les remettre en
place.
5. Retirer à nouveau le bouchon et
vérifier le niveau.
6. Le niveau doit être entre H et L.
Ajouter du liquide si nécessaire.
8-24
Entretien
Entretien réalisable par le propriétaire
Mazda6_8W90-EC-06K_Edition1 Page316
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K

Black plate (317,1)

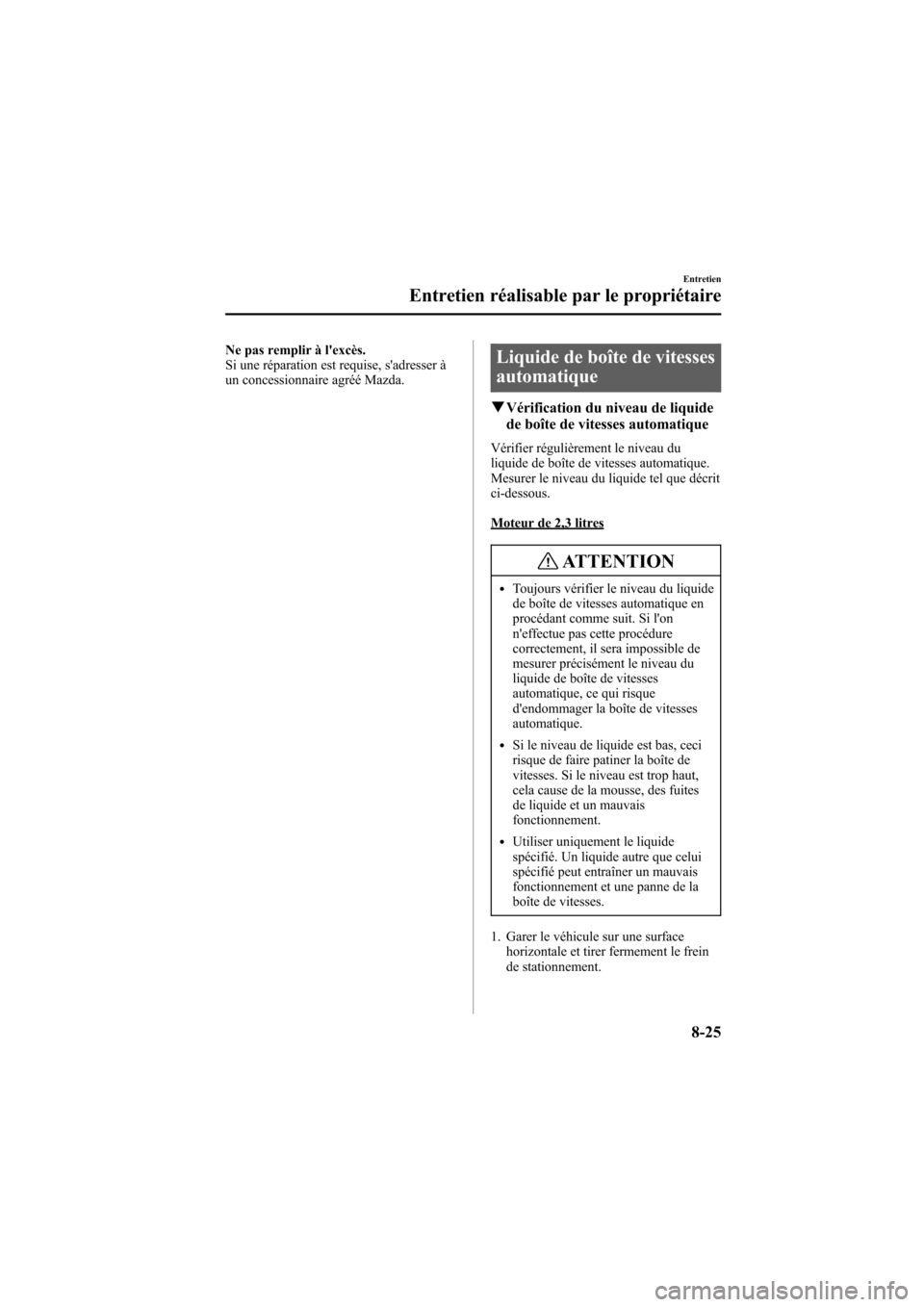

Ne pas remplir à l'excès.
Si une réparation est requise, s'adresser à
un concessionnaire agréé Mazda.Liquide de boîte de vitesses
automatique
qVérification du niveau de liquide
de boîte de vitesses automatique
Vérifier régulièrement le niveau du
liquide de boîte de vitesses automatique.
Mesurer le niveau du liquide tel que décrit
ci-dessous.
Moteur de 2,3 litres
ATTENTION
lToujours vérifier le niveau du liquide
de boîte de vitesses automatique en
procédant comme suit. Si l'on
n'effectue pas cette procédure
correctement, il sera impossible de
mesurer précisément le niveau du
liquide de boîte de vitesses
automatique, ce qui risque
d'endommager la boîte de vitesses
automatique.
lSi le niveau de liquide est bas, ceci
risque de faire patiner la boîte de
vitesses. Si le niveau est trop haut,
cela cause de la mousse, des fuites
de liquide et un mauvais
fonctionnement.
lUtiliser uniquement le liquide
spécifié. Un liquide autre que celui
spécifié peut entraîner un mauvais
fonctionnement et une panne de la
boîte de vitesses.
1. Garer le véhicule sur une surface
horizontale et tirer fermement le frein
de stationnement.
Entretien
Entretien réalisable par le propriétaire
8-25
Mazda6_8W90-EC-06K_Edition1 Page317
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K

Black plate (318,1)
2. S'assurer qu'il n'y ait pas de fuite du
liquide de boîte de vitesses
automatique dans le tuyau du liquide
de boîte de vitesses automatique ou
dans le carter.
3. Mettre le levier sélecteur sur la position
de stationnement (P), démarrer le
moteur et le laisser se réchauffer.
ATTENTION
Ne pas actionner le levier sélecteur
pendant que le réchauffement du
moteur est en cours. Si le niveau du
liquide de boîte de vitesses automatique
est très bas, la boîte de vitesses
automatique risque d'être endommagée.
4. Pendant que le moteur tourne au
ralenti, retirer la jauge, l'essuyer et
l'introduire à nouveau.
5. Vérifier le niveau du liquide de boîte
de vitesses automatique. S'il n'y a pas
de liquide de boîte de vitesses
automatique qui adhère à 5 mm de
l'extrémité de la jauge, ajouter du
liquide de boîte de vitesses
automatique.
ATTENTION
S'il n'y a pas de liquide de boîte de
vitesses automatique qui adhère à la
jauge même après que le moteur se soit
réchauffé, ne pas conduire le véhicule.
Sinon, la boîte de vitesses automatique
pourrait être endommagée.
6. Faire passer le levier sélecteur sur
chaque plage et à chaque position, et
vérifier s'il n'y a pas d'anomalie.7. Conduire le véhicule dans les rues de la
ville pendant 5 km (3,1 milles) ou plus.
8. Garer le véhicule sur une surface
horizontale et tirer fermement le frein
de stationnement.
9. Mettre le levier sélecteur sur la position
de stationnement (P), vérifier le niveau
du liquide de boîte de vitesses
automatique pendant que le moteur
tourne au ralenti, et s'assurer que le
niveau du liquide de boîte de vitesses
automatique soit bien correct. Si le
niveau du liquide de boîte de vitesses
automatique n'est pas dans les limites
correctes, rajouter du liquide de boîte
de vitesses automatique.
Le niveau correct est indiqué par la
jauge tel qu'indiqué ci-contre.
Plein
Moteur de 2,3 litres
Niveau
bas
Moteur de 3,0 litres
Le volume du liquide de boîte de vitesses
varie en fonction de la température. Le
liquide doit être vérifié au ralenti, lorsque
le véhicule n'a pas roulé, à la température
normale.
8-26
Entretien
Entretien réalisable par le propriétaire
Mazda6_8W90-EC-06K_Edition1 Page318
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K

Black plate (319,1)

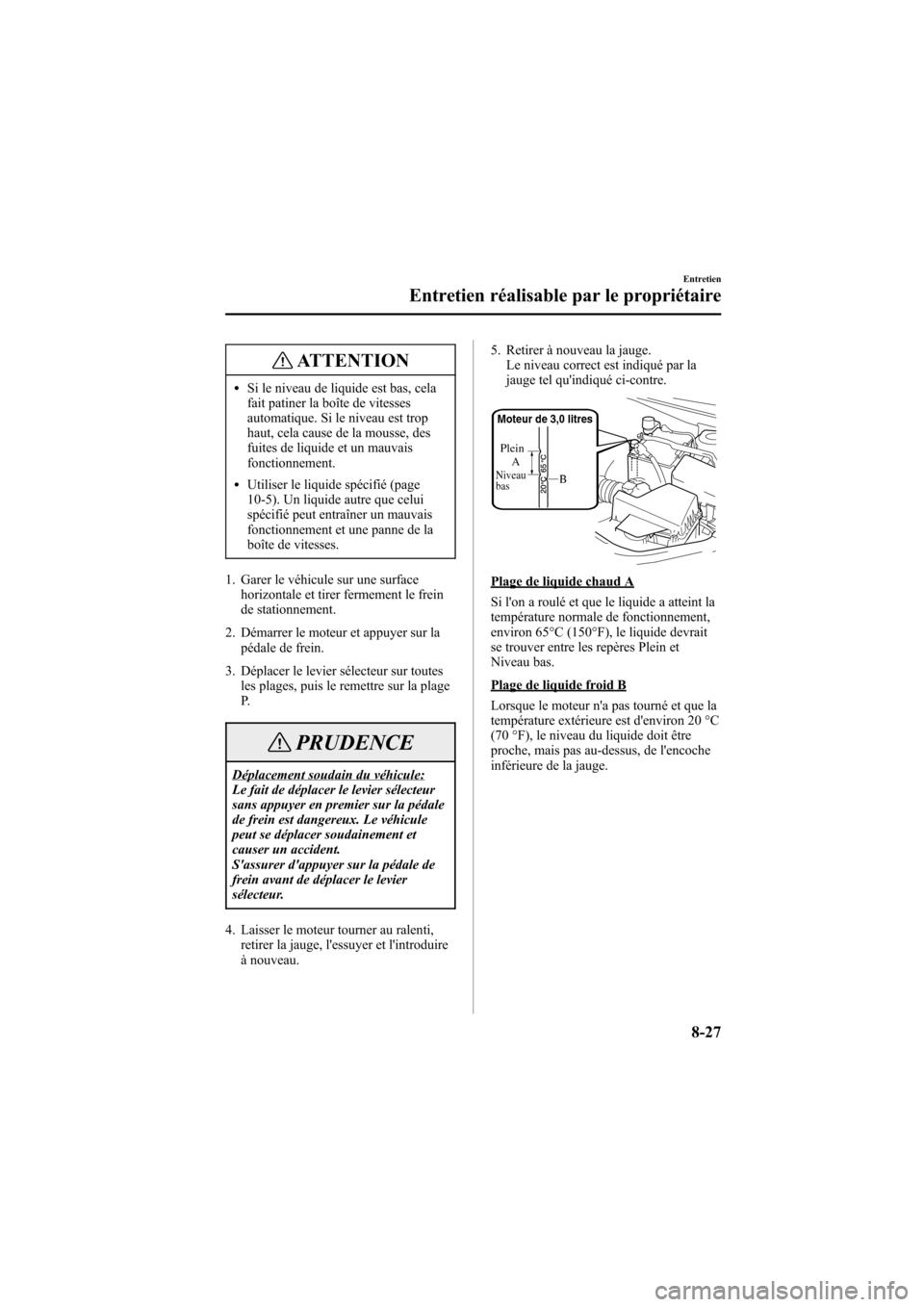

ATTENTION
lSi le niveau de liquide est bas, cela
fait patiner la boîte de vitesses
automatique. Si le niveau est trop
haut, cela cause de la mousse, des
fuites de liquide et un mauvais
fonctionnement.
lUtiliser le liquide spécifié (page
10-5). Un liquide autre que celui
spécifié peut entraîner un mauvais
fonctionnement et une panne de la
boîte de vitesses.
1. Garer le véhicule sur une surface
horizontale et tirer fermement le frein
de stationnement.
2. Démarrer le moteur et appuyer sur la
pédale de frein.
3. Déplacer le levier sélecteur sur toutes
les plages, puis le remettre sur la plage
P.
PRUDENCE
Déplacement soudain du véhicule:
Le fait de déplacer le levier sélecteur
sans appuyer en premier sur la pédale
de frein est dangereux. Le véhicule
peut se déplacer soudainement et
causer un accident.
S'assurer d'appuyer sur la pédale de
frein avant de déplacer le levier
sélecteur.
4. Laisser le moteur tourner au ralenti,
retirer la jauge, l'essuyer et l'introduire
à nouveau.5. Retirer à nouveau la jauge.
Le niveau correct est indiqué par la
jauge tel qu'indiqué ci-contre.
A Plein
BNiveau
basMoteur de 3,0 litres
Plage de liquide chaud A
Si l'on a roulé et que le liquide a atteint la
température normale de fonctionnement,
environ 65°C (150°F), le liquide devrait
se trouver entre les repères Plein et
Niveau bas.
Plage de liquide froid B
Lorsque le moteur n'a pas tourné et que la
température extérieure est d'environ 20 °C
(70 °F), le niveau du liquide doit être
proche, mais pas au-dessus, de l'encoche
inférieure de la jauge.
Entretien
Entretien réalisable par le propriétaire
8-27
Mazda6_8W90-EC-06K_Edition1 Page319
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K

Black plate (320,1)

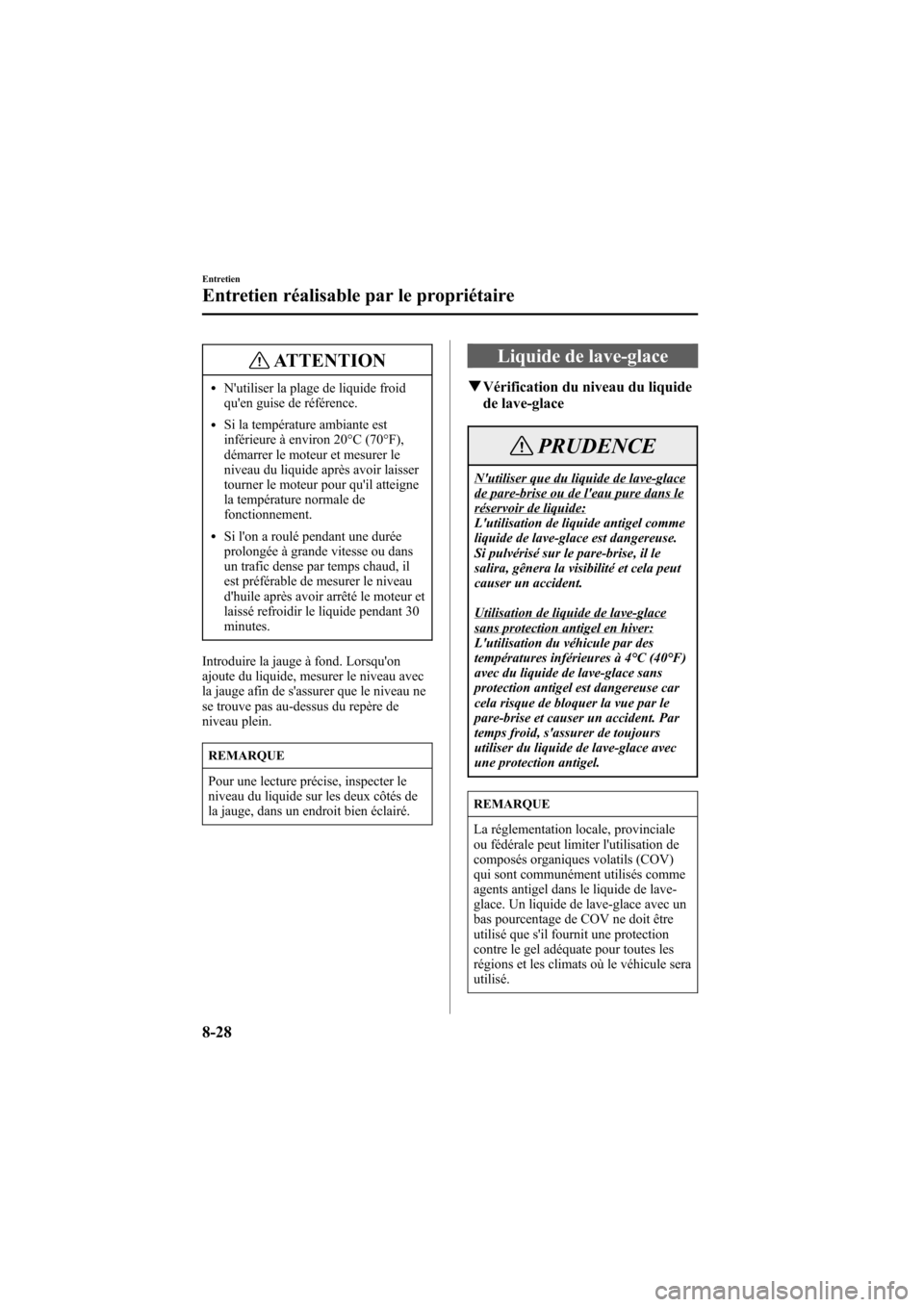

ATTENTION
lN'utiliser la plage de liquide froid
qu'en guise de référence.
lSi la température ambiante est
inférieure à environ 20°C (70°F),
démarrer le moteur et mesurer le
niveau du liquide après avoir laisser
tourner le moteur pour qu'il atteigne
la température normale de
fonctionnement.
lSi l'on a roulé pendant une durée
prolongée à grande vitesse ou dans
un trafic dense par temps chaud, il
est préférable de mesurer le niveau
d'huile après avoir arrêté le moteur et
laissé refroidir le liquide pendant 30
minutes.
Introduire la jauge à fond. Lorsqu'on
ajoute du liquide, mesurer le niveau avec
la jauge afin de s'assurer que le niveau ne
se trouve pas au-dessus du repère de
niveau plein.
REMARQUE
Pour une lecture précise, inspecter le
niveau du liquide sur les deux côtés de
la jauge, dans un endroit bien éclairé.
Liquide de lave-glace
qVérification du niveau du liquide
de lave-glace
PRUDENCE
N'utiliser que du liquide de lave-glacede pare-brise ou de l'eau pure dans leréservoir de liquide:
L'utilisation de liquide antigel comme
liquide de lave-glace est dangereuse.
Si pulvérisé sur le pare-brise, il le
salira, gênera la visibilité et cela peut
causer un accident.
Utilisation de liquide de lave-glacesans protection antigel en hiver:
L'utilisation du véhicule par des
températures inférieures à 4°C (40°F)
avec du liquide de lave-glace sans
protection antigel est dangereuse car
cela risque de bloquer la vue par le
pare-brise et causer un accident. Par
temps froid, s'assurer de toujours
utiliser du liquide de lave-glace avec
une protection antigel.
REMARQUE
La réglementation locale, provinciale
ou fédérale peut limiter l'utilisation de
composés organiques volatils (COV)
qui sont communément utilisés comme
agents antigel dans le liquide de lave-
glace. Un liquide de lave-glace avec un
bas pourcentage de COV ne doit être
utilisé que s'il fournit une protection
contre le gel adéquate pour toutes les
régions et les climats où le véhicule sera
utilisé.
8-28
Entretien
Entretien réalisable par le propriétaire
Mazda6_8W90-EC-06K_Edition1 Page320
Monday, November 20 2006 1:44 PM
Form No.8W90-EC-06K
