2007 Hyundai Sonata Manual do proprietário (in Portuguese)

2
QUE FAZER NUMA EMERGÊNCIA
7
!
Para engatar a marcha atrás, puxar a patilha de prevenção. NOTA:
o Para engrenar a marcha atrás,
leve a alavanca a ponto morto durante cerca de 3 segundos, com o veículo completamente imobilizado. Mova, então, aalavanca das mudanças para a posição de marcha atràs.
o A baixas temperaturas, a engrenagem das mudanças podeser difícil enquanto o fluido de lubrificação da caixa não aquece.Trata-se de uma situação normal que não provoca danos à transmissão. AVISO:
Não faça uma redução de caixa demais de 2 velocidades nem faça reduções de caixa quando o motor está a rodar a alta velocidade (5 000RPM ou mais). Se o fizer poderá danificar o motor.

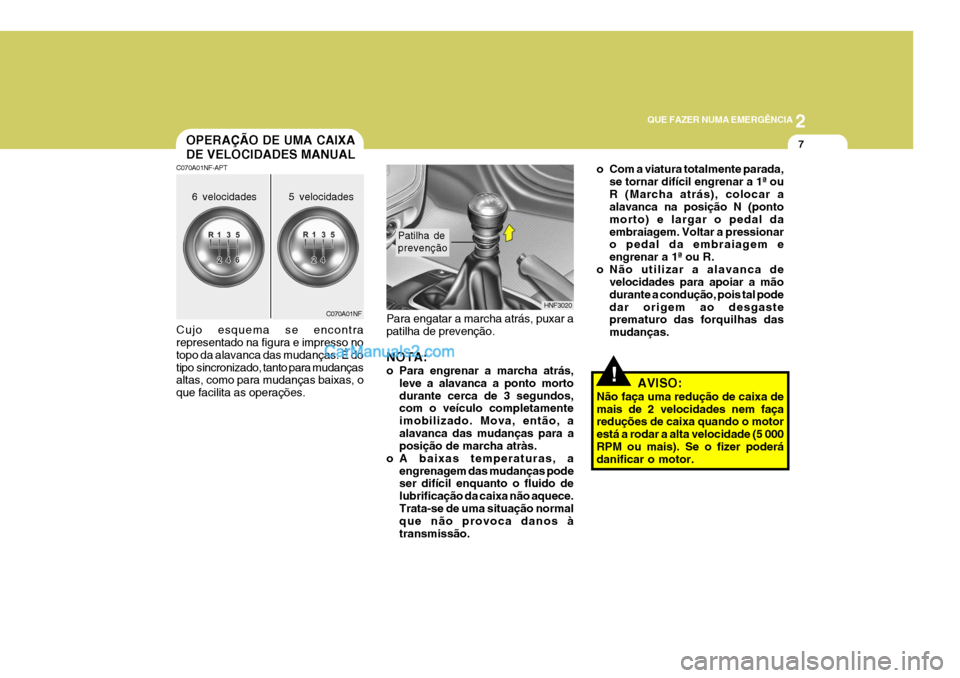

OPERAÇÃO DE UMA CAIXA DE VELOCIDADES MANUAL
C070A01NF-APT Cujo esquema se encontra representado na figura e impresso no topo da alavanca das mudanças. É dotipo sincronizado, tanto para mudanças altas, como para mudanças baixas, o que facilita as operações. C070A01NF
6 velocidades 5 velocidades
HNF3020
Patilha de prevenção
o Com a viatura totalmente parada,
se tornar difícil engrenar a 1ª ou R (Marcha atrás), colocar a alavanca na posição N (ponto morto) e largar o pedal daembraiagem. Voltar a pressionar o pedal da embraiagem e engrenar a 1ª ou R.
o Não utilizar a alavanca de velocidades para apoiar a mãodurante a condução, pois tal podedar origem ao desgaste prematuro das forquilhas das mudanças.

2 QUE FAZER NUMA EMERGÊNCIA
8

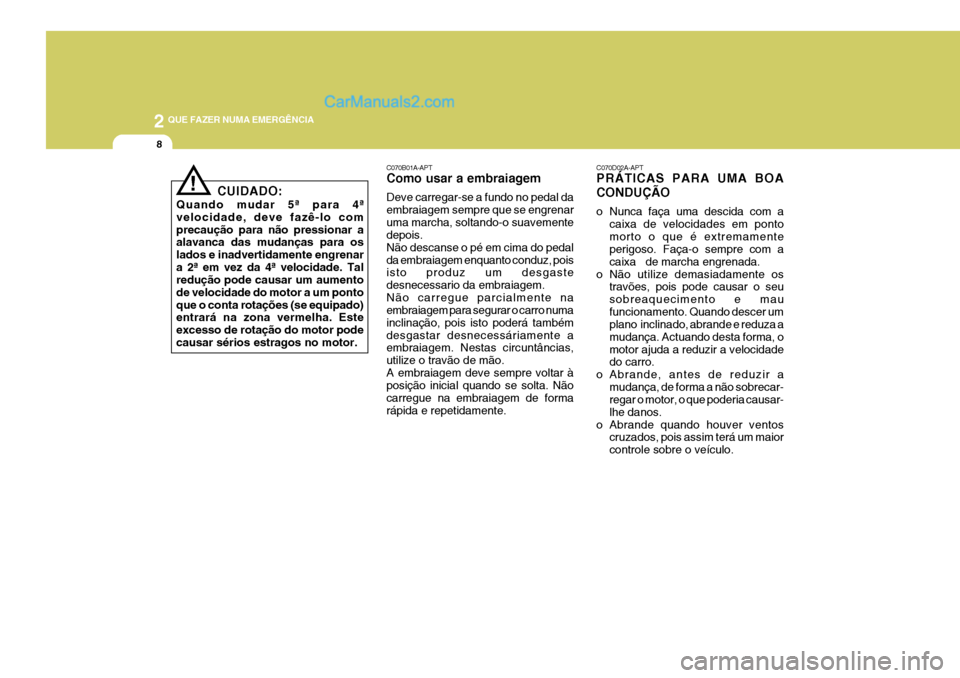

C070B01A-APT Como usar a embraiagem Deve carregar-se a fundo no pedal da embraiagem sempre que se engrenaruma marcha, soltando-o suavemente depois. Não descanse o pé em cima do pedalda embraiagem enquanto conduz, pois isto produz um desgaste desnecessario da embraiagem.Não carregue parcialmente na embraiagem para segurar o carro numa inclinação, pois isto poderá tambémdesgastar desnecessáriamente a embraiagem. Nestas circuntâncias, utilize o travão de mão.A embraiagem deve sempre voltar à posição inicial quando se solta. Não carregue na embraiagem de formarápida e repetidamente.C070D02A-APT PRÁTICAS PARA UMA BOA CONDUÇÃO
o Nunca faça uma descida com a
caixa de velocidades em ponto morto o que é extremamente perigoso. Faça-o sempre com a caixa de marcha engrenada.
o Não utilize demasiadamente os travões, pois pode causar o seusobreaquecimento e maufuncionamento. Quando descer um plano inclinado, abrande e reduza a mudança. Actuando desta forma, omotor ajuda a reduzir a velocidade do carro.
o Abrande, antes de reduzir a mudança, de forma a não sobrecar-regar o motor, o que poderia causar- lhe danos.
o Abrande quando houver ventos cruzados, pois assim terá um maiorcontrole sobre o veículo.
CUIDADO:
Quando mudar 5ª para 4ªvelocidade, deve fazê-lo comprecaução para não pressionar a alavanca das mudanças para os lados e inadvertidamente engrenara 2ª em vez da 4ª velocidade. Tal redução pode causar um aumento de velocidade do motor a um pontoque o conta rotações (se equipado) entrará na zona vermelha. Este excesso de rotação do motor pode causar sérios estragos no motor.
!

2
QUE FAZER NUMA EMERGÊNCIA
9
!
o Certifique-se que o veículo está
completamente imobilizado antes de engrenar a marcha atràs. A caixa de velocidades poderá sofrer danos caso não tome estaprecaução. Para engrenar a marcha atrás, carregue no pedal da embraiagem, ponha a alavanca dasmudanças em ponto morto, espere um momento e engrene, então, a marcha atrás.
o Conduza com muito cuidado em superfícies escorregadias. Tenhaespecial atenção quando travar,acelerar ou engrenar mudanças. Numa superfície escorregadia, a alteração brusca de uma mudançaou da velocidade pode ocasionar a perda de tracção, e com isto, a perda do controlo do veículo. AVISO:
o Evitar efectuar curvas a alta velocidade.
o Não efectuar movimentos rápidos com o volante, tais comomudanças bruscas de faixa oucurvas apertadas a alta velocidade.
o Utilizar sempre o cinto de
segurança.
o O risco de capotamento é
grandemente aumentado se perder o controlo do veiculo a altas velocidades.
o A perda do controle do veiculo é
comum quando duas ou maisrodas saem da estrada, e o condutor vira demais as rodaspara reentrar na estrada.
o No caso de uma saída de estrada,
não tente virar as rodasabruptamente para tentar voltar á estrada. Neste caso é mais aconselhável, primeiro abrandarde velocidade, e só então entrar na estrada.
o Nunca exceda os limites de
velocidade estabelecidos. C070E01GK-GPT PONTOS RECOMENDADOS Os pontos de engrenagem das mudanças que aparecem acima sãoos recomendados para a maior economia de combustível e melhor performance. 5 velocidades
Mude
de-para 1-2 2-3 3-4 4-5 Recomendada
km/h(mph) 20(15)40(25)55(35) 75(45)
6 velocidades
Mude
de-para
1-2 2-3 3-4 4-55-6 Recomendada
km/h(mph) 15(10)35(20)50(30) 70(45) 95(60)

2 QUE FAZER NUMA EMERGÊNCIA
10TRANSMISSÃO AUTOMÁTICA (4 A/T, 5A/T)
C090A01NF-GPT (Se instalado) A transmissão automática da Hyundai de elevada eficácia tem quatro/cinco velocidades para a frente e umavelocidade de marcha-atrás. Cada uma das relações de caixa é seleccionada automaticamente, consoante aposição da alavanca selectora da caixa de velocidades. A alavanca selectora pode ser operada no modo principal(caixa automática) ou modo manual. NOTA: Para mais informação sobre a zona de funcionamento manual, ver asecção "Modo Desportivo". C090A01NF
NOTA:
Pressione o pedal do travão para mover a alavanca selectora. A alavanca selectora pode serdeslocada livremente.
! CUIDADO:
Nunca mova a alavanca para as posições "R" ou "P" com o carro em andamento. Quando a chave de ignição está na posição "ON", as luzes indicadoras no painel de instrumentos indicam emque posição se encontra a alavanca selectora. Quando a caixa de velocidades éutilizada no modo desportivo, a relação de caixa seleccionada é mostrada no indicador numérico.
C090A02NF
Na zona principal, a alavanca selectoratem 4/5 posições, e está equipadacom um botão para evitar selecções incorrectas inadvertidamente.
As primeiras passagem de relação (velocidade) de um veículo novo,ou se a bateria foi desligada ou desmontada, podem ser de alguma forma abruptas. Isto é normal, e asequência de passagem das velocidades ficará normal após alguns ciclos de passagem dasvelocidades efectuadas pelo T.C.M. (Módulo de Comando da Transmissão).

2
QUE FAZER NUMA EMERGÊNCIA
11
C090F01L-GPT Modo Desportivo Quer a viatura esteja parada ou em movimento, o modo desportivo é seleccionado empurrando a alavancaselectora da posição "D" para a zona manual. Para voltar à posição "D", empurrar a alavanca selectora de novopara a zona principal. No modo desportivo, movendo a alavanca selectora para a frente epara trás faz com que as passagens de velocidades sejam rápidas é fáceis. Em contraste com as caixas develocidades manuais, o modo desportivo permite a passagem das velocidades com o pedal do aceleradorpremido. C090F02NF
C090E01O-APT
o "D" ( Condução ) É usada para a condução normal. A transmissão passará automaticamente para a sequência de velocidades quatro/ cinco.
C090C01A-APT
o "R" ( Marcha atrás ) Serve para fazer recuar o veículo. O carro deverá estar completamenteparado, antes de colocar a alavanca na posição "R".
C090B01A-APT O funcionamento em cada posição é o seguinte: o "P" ( Parado/Estacionado ) Para manter o veículo num determinado lugar quando estacionado ou no momento do arranque, coloquea alavanca na posição "P". Ao estacionar o veículo, accione o travão de mão e coloque a alavanca naposição "P".
SC110D1-FP
o "N" ( Ponto Morto/Neutro ) Na posição "N" a caixa de velocidades estará em ponto morto, o que significa que a caixa não está engrenada. Pode arrancar nesta posição, embora nãoseja aconselhável, salvo se o motor for abaixo com o carro em movimento.
CUIDADO:
Nunca coloque o selector da mudança na posição "P" até oveículo estar completamente parado. Se não considerar este aspecto, poderá danificarseriamente a caixa de velocidades.
!

2 QUE FAZER NUMA EMERGÊNCIA
12
CUIDADO:
o No modo desportivo, a passagem das velocidades para cima (1ª para 2ª ou 3ª para 4ª por exemplo) não se faz automaticamente. O condutor deve executar aspassagem das velocidades de acordo com o estado da estrada, tendo o cuidado de manter arotação do motor abaixo da zona vermelha.
o Para protecção do motor, a caixa passa automaticamente para a velocidade superior quando asrpm do motor atingem a zona encarnada.
o Movendo rapidamente para trás a alavanca selectora (-) duasvezes é possível saltar uma velocidade, i.e., 3ª para 1ª, 4ªpara 2ª ou 5ª para 3ª. Uma súbita travagem do motor e/ou uma rápida aceleração podemprovocar uma perda de tracção, por isso, as reduções de caixa devem ser feitas cuidadosamentetendo em conta a velocidade do veículo.
!
UP (+)
: Empurrar a alavanca
selectora para passar à relação seguinte.
DOWN (-) : Puxar a alavanca
selectora para passar àrelação anterior.
SKIP : Movendo a alavanca
selectora rapidamentepara a frente ou para trás duas vezes, é possível não engrenar uma dasvelocidades, ex: 1ª para 3ª ou 3ª para 1ª. NOTA:
o No modo desportivo, só as 4/5
velocidades para a frente podem ser seleccionadas. Para efectuarmarcha atrás ou para estacionar a viatura, mover a alavanca selectora para as posições "R" ou "P"respectivamente.
o No modo desportivo, a passagem
para as velocidades inferiores érealizada automaticamente quando a velocidade do veículo diminui. Quando a viatura se imobiliza, a 1ªvelocidade é seleccionada automaticamente.
o Para manter os níveis de perfor- mance e de segurança, o sistemapode não executar cestas passagens de velocidade quandoé accionada a alavanca selectora.
o Quando conduzir em estrada
escorregadias, empurrar a alavancaselectora para a frente + (UP). Isto faz com que a caixa de velocidades engrene a 2ª velocidade a qual émais apropriada a uma condução suave indicada para as estradas escorregadias. Puxar a alavancaselectora para o lado - (DOWN) para engrenar de novo a 1ª velocidade.

2
QUE FAZER NUMA EMERGÊNCIA
13

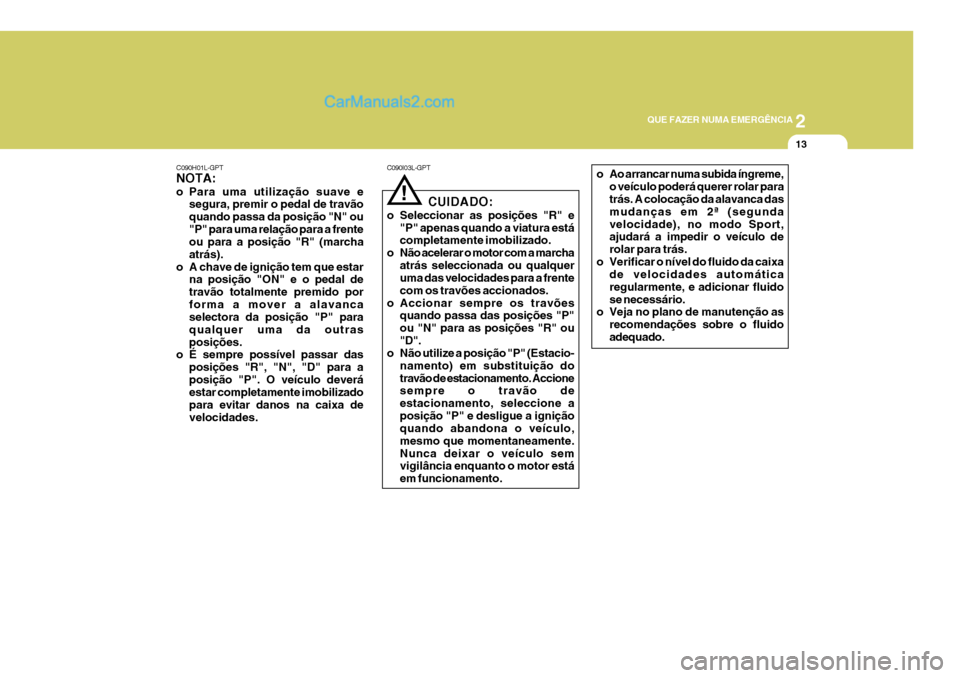

C090H01L-GPT NOTA:
o Para uma utilização suave e segura, premir o pedal de travão quando passa da posição "N" ou"P" para uma relação para a frente ou para a posição "R" (marcha atrás).
o A chave de ignição tem que estar na posição "ON" e o pedal detravão totalmente premido porforma a mover a alavanca selectora da posição "P" para qualquer uma da outrasposições.
o É sempre possível passar das
posições "R", "N", "D" para aposição "P". O veículo deverá estar completamente imobilizado para evitar danos na caixa develocidades. C090I03L-GPT
CUIDADO:
o Seleccionar as posições "R" e "P" apenas quando a viatura está completamente imobilizado.
o Não acelerar o motor com a marcha
atrás seleccionada ou qualqueruma das velocidades para a frente com os travões accionados.
o Accionar sempre os travões quando passa das posições "P"ou "N" para as posições "R" ou"D".
o Não utilize a posição "P" (Estacio-
namento) em substituição dotravão de estacionamento. Accione sempre o travão de estacionamento, seleccione aposição "P" e desligue a ignição quando abandona o veículo, mesmo que momentaneamente.Nunca deixar o veículo sem vigilância enquanto o motor está em funcionamento.
! o Ao arrancar numa subida íngreme,
o veículo poderá querer rolar para trás. A colocação da alavanca das mudanças em 2ª (segundavelocidade), no modo Sport, ajudará a impedir o veículo de rolar para trás.
o Verificar o nível do fluido da caixa de velocidades automáticaregularmente, e adicionar fluidose necessário.
o Veja no plano de manutenção as
recomendações sobre o fluido adequado.

2 QUE FAZER NUMA EMERGÊNCIA
14

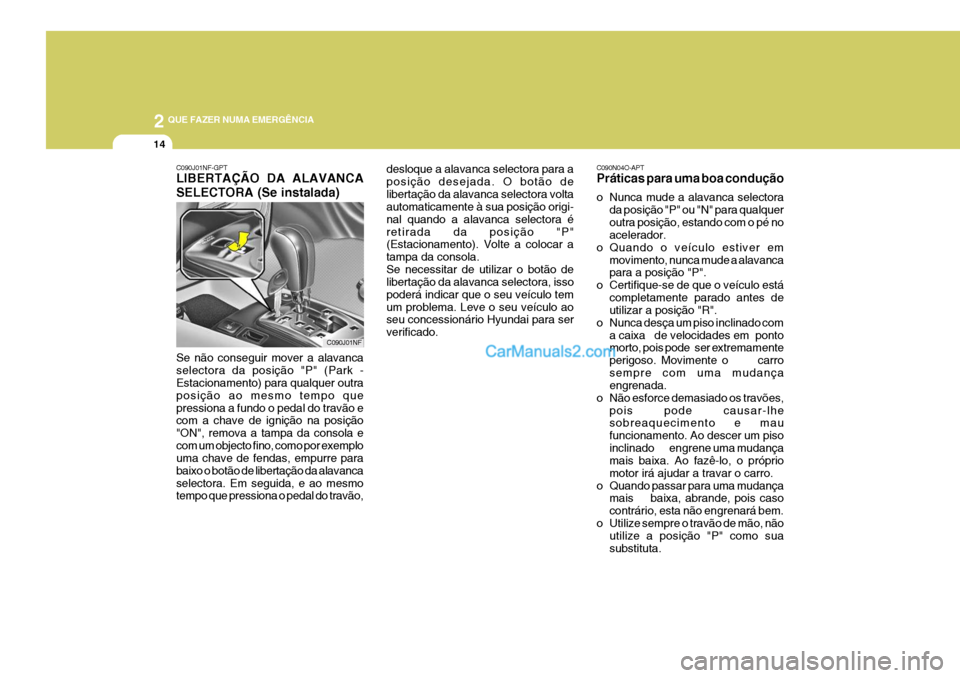

C090N04O-APT Práticas para uma boa condução
o Nunca mude a alavanca selectorada posição "P" ou "N" para qualquer outra posição, estando com o pé no acelerador.
o Quando o veículo estiver em movimento, nunca mude a alavancapara a posição "P".
o Certifique-se de que o veículo está completamente parado antes deutilizar a posição "R".
o Nunca desça um piso inclinado com a caixa de velocidades em pontomorto, pois pode ser extremamente perigoso. Movimente o carrosempre com uma mudança engrenada.
o Não esforce demasiado os travões, pois pode causar-lhesobreaquecimento e mau funcionamento. Ao descer um pisoinclinado engrene uma mudança mais baixa. Ao fazê-lo, o próprio motor irá ajudar a travar o carro.
o Quando passar para uma mudança mais baixa, abrande, pois casocontrário, esta não engrenará bem.
o Utilize sempre o travão de mão, não utilize a posição "P" como suasubstituta.
desloque a alavanca selectora para aposição desejada. O botão delibertação da alavanca selectora volta automaticamente à sua posição origi- nal quando a alavanca selectora éretirada da posição "P" (Estacionamento). Volte a colocar a tampa da consola.Se necessitar de utilizar o botão de libertação da alavanca selectora, isso poderá indicar que o seu veículo temum problema. Leve o seu veículo ao seu concessionário Hyundai para ser verificado.
C090J01NF-GPT LIBERTAÇÃO DA ALAVANCA SELECTORA (Se instalada) Se não conseguir mover a alavanca selectora da posição "P" (Park - Estacionamento) para qualquer outra posição ao mesmo tempo quepressiona a fundo o pedal do travão e com a chave de ignição na posição "ON", remova a tampa da consola ecom um objecto fino, como por exemplo uma chave de fendas, empurre para baixo o botão de libertação da alavancaselectora. Em seguida, e ao mesmo tempo que pressiona o pedal do travão,
C090J01NF
