2007 Hyundai Santa Fe Manuel du propriétaire (in French)

6

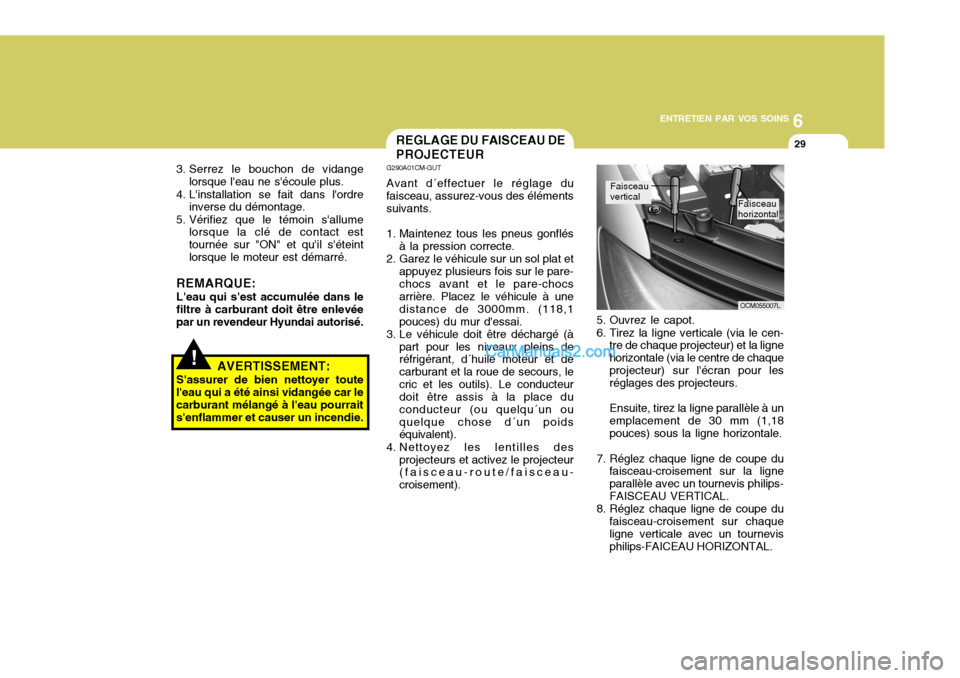

ENTRETIEN PAR VOS SOINS
29
OCM055007L
Faisceau vertical
5. Ouvrez le capot.
6. Tirez la ligne verticale (via le cen- tre de chaque projecteur) et la ligne horizontale (via le centre de chaqueprojecteur) sur l'écran pour les réglages des projecteurs. Ensuite, tirez la ligne parallèle à un emplacement de 30 mm (1,18pouces) sous la ligne horizontale.
7. Réglez chaque ligne de coupe du faisceau-croisement sur la ligneparallèle avec un tournevis philips-FAISCEAU VERTICAL.
8. Réglez chaque ligne de coupe du faisceau-croisement sur chaque ligne verticale avec un tournevis philips-FAICEAU HORIZONTAL.
Faisceau horizontal
!
3. Serrez le bouchon de vidangelorsque l'eau ne s'écoule plus.
4. L'installation se fait dans l'ordre inverse du démontage.
5. Vérifiez que le témoin s'allume lorsque la clé de contact est tournée sur "ON" et qu'il s'éteintlorsque le moteur est démarré.
REMARQUE: L'eau qui s'est accumulée dans le
filtre à carburant doit être enlevée par un revendeur Hyundai autorisé.
AVERTISSEMENT:
S'assurer de bien nettoyer toute
l'eau qui a été ainsi vidangée car lecarburant mélangé à l'eau pourrait s'enflammer et causer un incendie.G290A01CM-GUT Avant d´effectuer le réglage du
faisceau, assurez-vous des éléments suivants.
1. Maintenez tous les pneus gonflés
à la pression correcte.
2. Garez le véhicule sur un sol plat et
appuyez plusieurs fois sur le pare- chocs avant et le pare-chocs arrière. Placez le véhicule à une distance de 3000mm. (118,1pouces) du mur d'essai.
3. Le véhicule doit être déchargé (à part pour les niveaux pleins de réfrigérant, d´huile moteur et de carburant et la roue de secours, lecric et les outils). Le conducteur doit être assis à la place du conducteur (ou quelqu´un ouquelque chose d´un poids équivalent).
4. Nettoyez les lentilles des projecteurs et activez le projecteur(faisceau-route/faisceau- croisement).
REGLAGE DU FAISCEAU DE PROJECTEUR

6ENTRETIEN PAR VOS SOINS
30

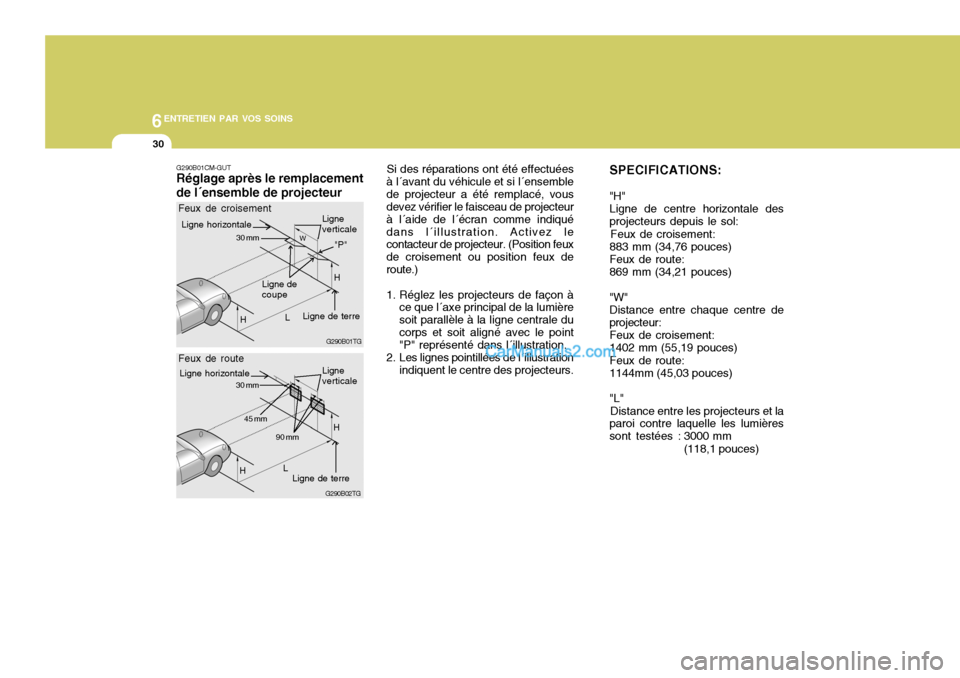

G290B01CM-GUT Réglage après le remplacement de l´ensemble de projecteur Si des réparations ont été effectuées
à l´avant du véhicule et si l´ensemble de projecteur a été remplacé, vous devez vérifier le faisceau de projecteur à l´aide de l´écran comme indiquédans l´illustration. Activez le contacteur de projecteur. (Position feux de croisement ou position feux deroute.)
1. Réglez les projecteurs de façon à ce que l´axe principal de la lumière soit parallèle à la ligne centrale ducorps et soit aligné avec le point "P" représenté dans l´illustration.
2. Les lignes pointillées de l´illustration indiquent le centre des projecteurs.
G290B01TG
Feux de croisement
G290B02TG
L
W
H
H Ligne de coupe
Ligne de terre"P"
Ligne horizontale
30 mm
L
H 90 mm
Ligne de terre
Ligne verticale
H
45 mm
Ligne verticale
Feux de route
Ligne horizontale
30 mm
SPECIFICATIONS: "H" Ligne de centre horizontale desprojecteurs depuis le sol:Feux de croisement:
883 mm (34,76 pouces) Feux de route: 869 mm (34,21 pouces) "W" Distance entre chaque centre de projecteur: Feux de croisement: 1402 mm (55,19 pouces) Feux de route: 1144mm (45,03 pouces) "L"
Distance entre les projecteurs et la
paroi contre laquelle les lumières
sont testées : 3000 mm
(118,1 pouces)

6
ENTRETIEN PAR VOS SOINS

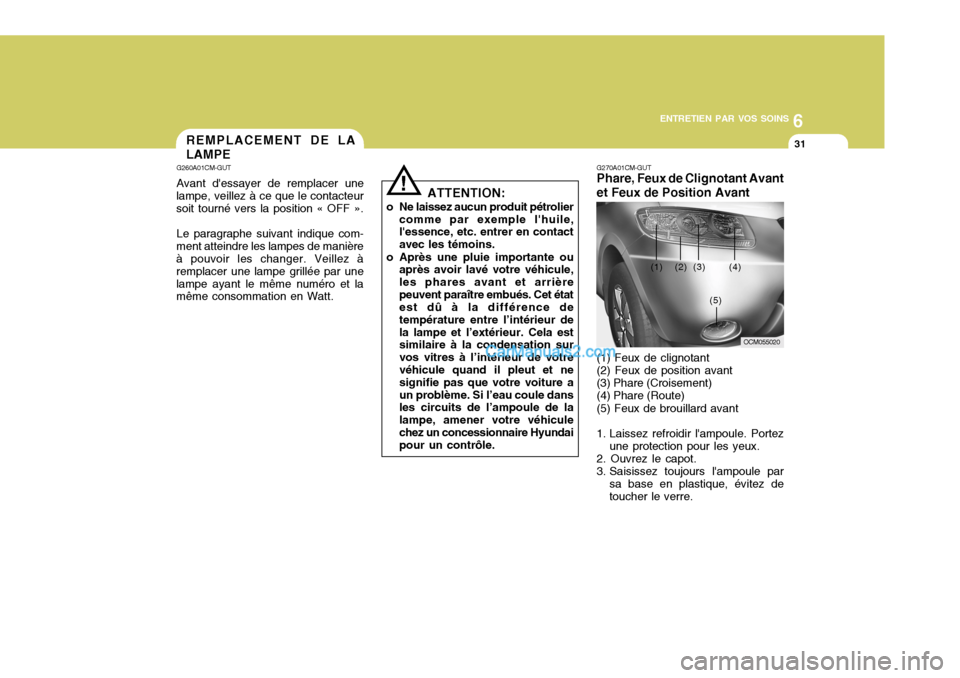

31REMPLACEMENT DE LA LAMPE
!
G260A01CM-GUT Avant d'essayer de remplacer une
lampe, veillez à ce que le contacteur soit tourné vers la position « OFF ».
Le paragraphe suivant indique com-
ment atteindre les lampes de manière à pouvoir les changer. Veillez à remplacer une lampe grillée par unelampe ayant le même numéro et la même consommation en Watt. G270A01CM-GUTPhare, Feux de Clignotant Avant et Feux de Position Avant
ATTENTION:
o Ne laissez aucun produit pétrolier comme par exemple l'huile, l'essence, etc. entrer en contact avec les témoins.
o Après une pluie importante ou après avoir lavé votre véhicule,les phares avant et arrièrepeuvent paraître embués. Cet état est dû à la différence de température entre l’intérieur dela lampe et l’extérieur. Cela est similaire à la condensation sur vos vitres à l’intérieur de votre véhicule quand il pleut et ne signifie pas que votre voiture aun problème. Si l’eau coule dans les circuits de l’ampoule de la lampe, amener votre véhiculechez un concessionnaire Hyundai pour un contrôle.
OCM055020
(1) Feux de clignotant (2) Feux de position avant (3) Phare (Croisement) (4) Phare (Route) (5) Feux de brouillard avant
1. Laissez refroidir l'ampoule. Portez une protection pour les yeux.
2. Ouvrez le capot.
3. Saisissez toujours l'ampoule par sa base en plastique, évitez detoucher le verre.
(1)(2)(3)(4)
(5)

6ENTRETIEN PAR VOS SOINS
32
OCM055009L
OCM055021L
OCM055008L
OCM055010L

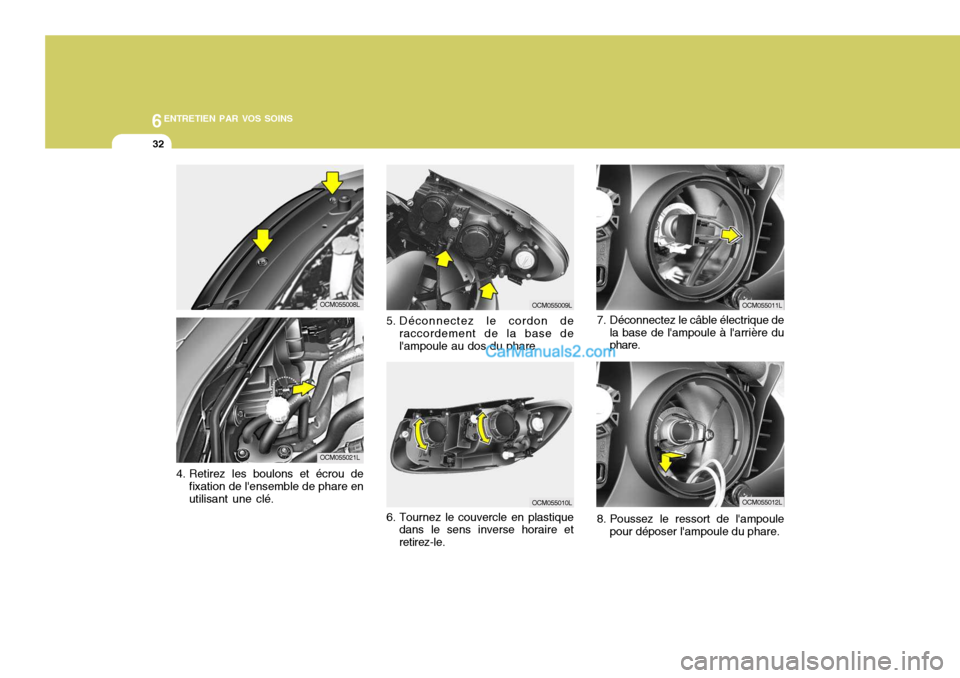

4. Retirez les boulons et écrou de
fixation de l'ensemble de phare en utilisant une clé. 5. Déconnectez le cordon de
raccordement de la base de l'ampoule au dos du phare.
6. Tournez le couvercle en plastique dans le sens inverse horaire etretirez-le. 7. Déconnectez le câble électrique de
la base de l'ampoule à l'arrière du phare.
8. Poussez le ressort de l'ampoule pour déposer l'ampoule du phare.
OCM055011L
OCM055012L

6
ENTRETIEN PAR VOS SOINS
33
G270A03O
!

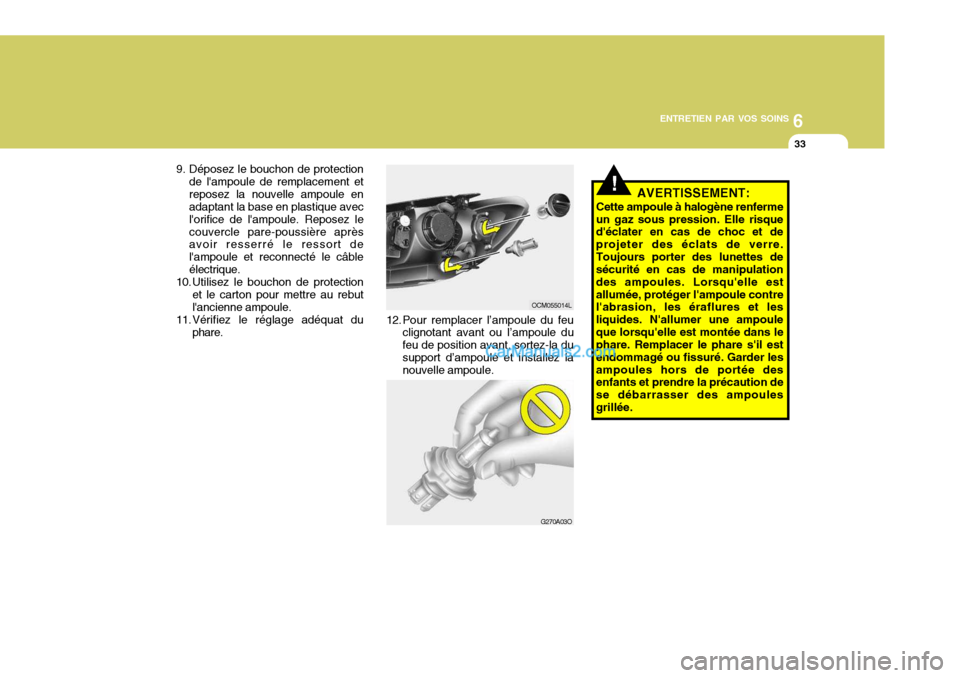

12. Pour remplacer l’ampoule du feu
clignotant avant ou l’ampoule du feu de position avant, sortez-la du support d’ampoule et installez la nouvelle ampoule.
9. Déposez le bouchon de protection
de l'ampoule de remplacement etreposez la nouvelle ampoule en adaptant la base en plastique avec l'orifice de l'ampoule. Reposez lecouvercle pare-poussière après avoir resserré le ressort de l'ampoule et reconnecté le câbleélectrique.
10. Utilisez le bouchon de protection
et le carton pour mettre au rebutl'ancienne ampoule.
11. Vérifiez le réglage adéquat du phare.
OCM055014L AVERTISSEMENT:
Cette ampoule à halogène renferme
un gaz sous pression. Elle risque d'éclater en cas de choc et de projeter des éclats de verre.Toujours porter des lunettes de sécurité en cas de manipulation des ampoules. Lorsqu'elle estallumée, protéger l'ampoule contre l'abrasion, les éraflures et les liquides. N'allumer une ampouleque lorsqu'elle est montée dans le phare. Remplacer le phare s'il est endommagé ou fissuré. Garder lesampoules hors de portée des enfants et prendre la précaution de se débarrasser des ampoulesgrillée.

6ENTRETIEN PAR VOS SOINS
34

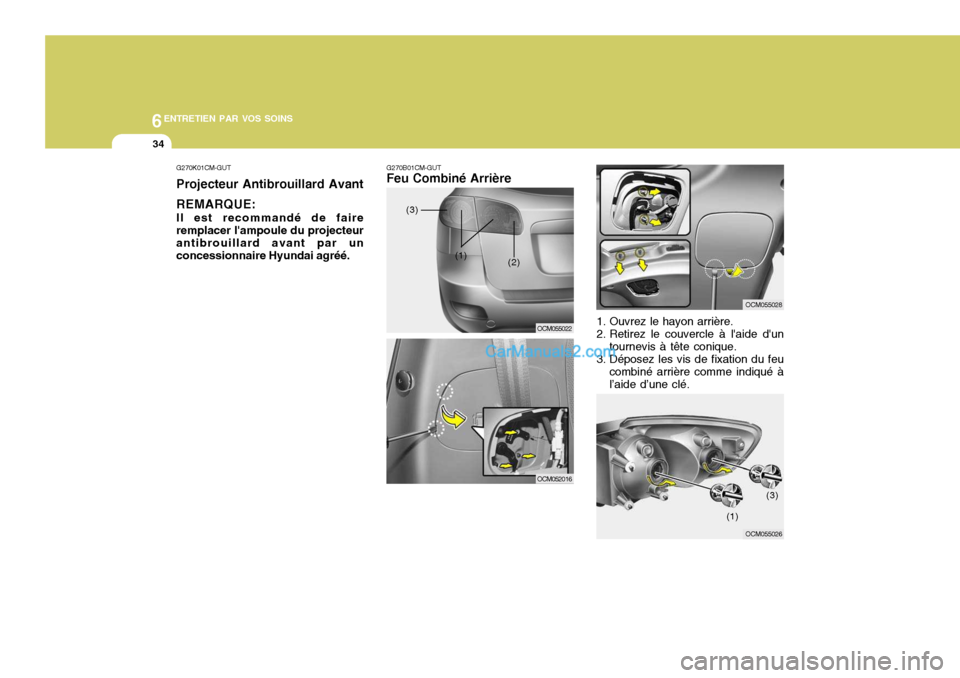

G270B01CM-GUT Feu Combiné Arrière
OCM055022
(3)
(1) (2)
OCM052016
1. Ouvrez le hayon arrière.
2. Retirez le couvercle à l'aide d'un
tournevis à tête conique.
3. Déposez les vis de fixation du feu combiné arrière comme indiqué àl’aide d’une clé.
OCM055028
OCM055026
(1) (3)
G270K01CM-GUT Projecteur Antibrouillard Avant REMARQUE: Il est recommandé de faire remplacer l'ampoule du projecteurantibrouillard avant par un concessionnaire Hyundai agréé.

6
ENTRETIEN PAR VOS SOINS
35
2. Déconnectez le code de puissance en tournant le couvercle de l'ampoule dans le sens inverse desaiguilles d'une montre et retirez l'ampoule du couvercle d'ampoule en le tournant dans le sens desaiguilles d'une montre.
3. Remplacez par une nouvelle am-
poule.
G270F02O
Couvercle d'ampoule
Code de puissance
OCM055030
4. Pour remplacer le feu combiné arrière, retirez-le de la douille d'ampoule en tournant dans le sens inverse horaire.(1) Feu stop/arrière (2) Feu de recul (3) Feu clignotant
5. Installez la nouvelle ampoule. G270F02A-GUT Projecteur Antibrouillard Arrière (Si installé)
1. Déposez les vis de montage du couvercle du projecteur antibrouillard arrière à l'aide d'un tournevisPhillips.
OCM055015L
(1)
(2)

6ENTRETIEN PAR VOS SOINS
36

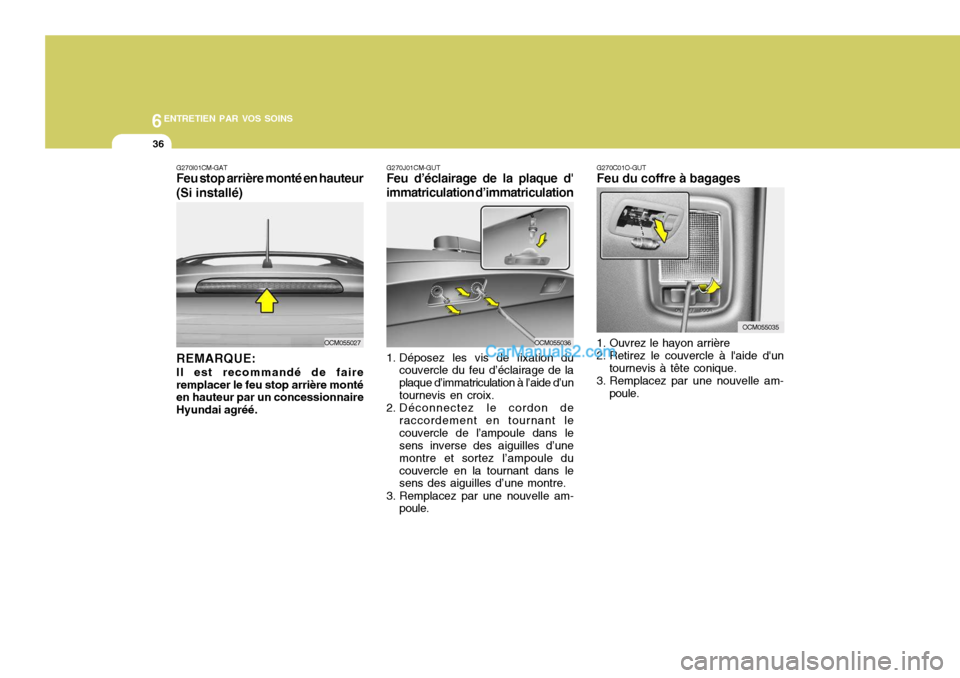

G270J01CM-GUT Feu d’éclairage de la plaque d' immatriculation d’immatriculation
1. Déposez les vis de fixation du couvercle du feu d’éclairage de la plaque d’immatriculation à l’aide d’untournevis en croix.
2. Déconnectez le cordon de raccordement en tournant lecouvercle de l’ampoule dans le sens inverse des aiguilles d’une montre et sortez l’ampoule ducouvercle en la tournant dans le sens des aiguilles d’une montre.
3. Remplacez par une nouvelle am- poule.
OCM055036
G270C01O-GUT Feu du coffre à bagages
1. Ouvrez le hayon arrière
2. Retirez le couvercle à l'aide d'un tournevis à tête conique.
3. Remplacez par une nouvelle am- poule.
OCM055035
G270I01CM-GAT Feu stop arrière monté en hauteur (Si installé) REMARQUE: Il est recommandé de faire remplacer le feu stop arrière monté en hauteur par un concessionnaire Hyundai agréé.
OCM055027
