2007 Hyundai Santa Fe Manuel du propriétaire (in French)

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
118
3. Mode CD (Disque Compact)/
CDC (Changeur CD)
o Appuyez sur SEEK ( ) une fois pour passer au début du titre suivant.
o Appuyez sur SEEK ( ) une fois pour passer au début du titre quivient d'être écouté.
Interrupteur MUTE
o Appuyez sur l'interrupteur MUTE pour couper le son.
o Appuyez à nouveau sur l'interrupteur MUTE pour rétablir leson.
Interrupteur VOL ( / )
o Appuyez sur la touche VOL ( ) pour augmenter le volume.
o Appuyez sur la touche VOL ( ) pour réduire le volume.
1. Mode RADIO Lorsque l'interrupteur SEEK ( ) est
actionné, l'unité cherche automatique- ment la fréquence immédiate supérieure et lorsque l'interrupteurSEEK ( ) est actionné, la radio cher-che automatiquement la fréquence immédiate inférieure.
2. Mode TAPE
o En actionnant SEEK ( ), on passe au début du prochain titre.
o En actionnant SEEK ( ), on passe au début du titre qui vientd'être écouté.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
119
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI

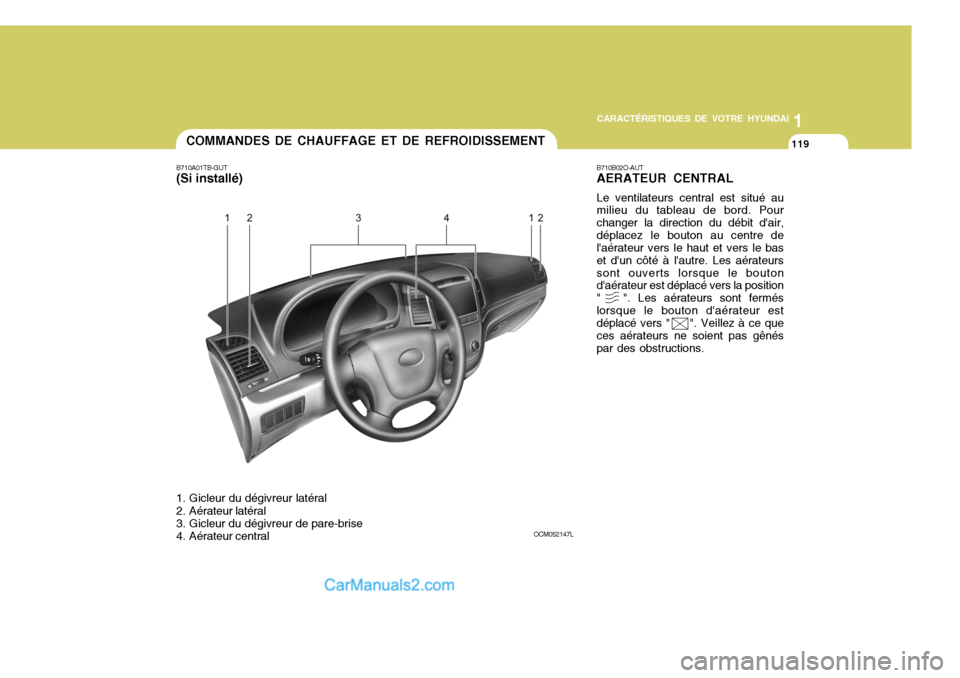

119COMMANDES DE CHAUFFAGE ET DE REFROIDISSEMENT
B710A01TB-GUT (Si installé)
1. Gicleur du dégivreur latéral
2. Aérateur latéral
3. Gicleur du dégivreur de pare-brise
4. Aérateur central OCM052147LB710B02O-AUT AERATEUR CENTRAL Le ventilateurs central est situé au milieu du tableau de bord. Pour changer la direction du débit d'air,déplacez le bouton au centre de l'aérateur vers le haut et vers le bas et d'un côté à l'autre. Les aérateurssont ouverts lorsque le bouton d'aérateur est déplacé vers la position " ". Les aérateurs sont ferméslorsque le bouton d'aérateur est déplacé vers " ". Veillez à ce que ces aérateurs ne soient pas gênéspar des obstructions.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI

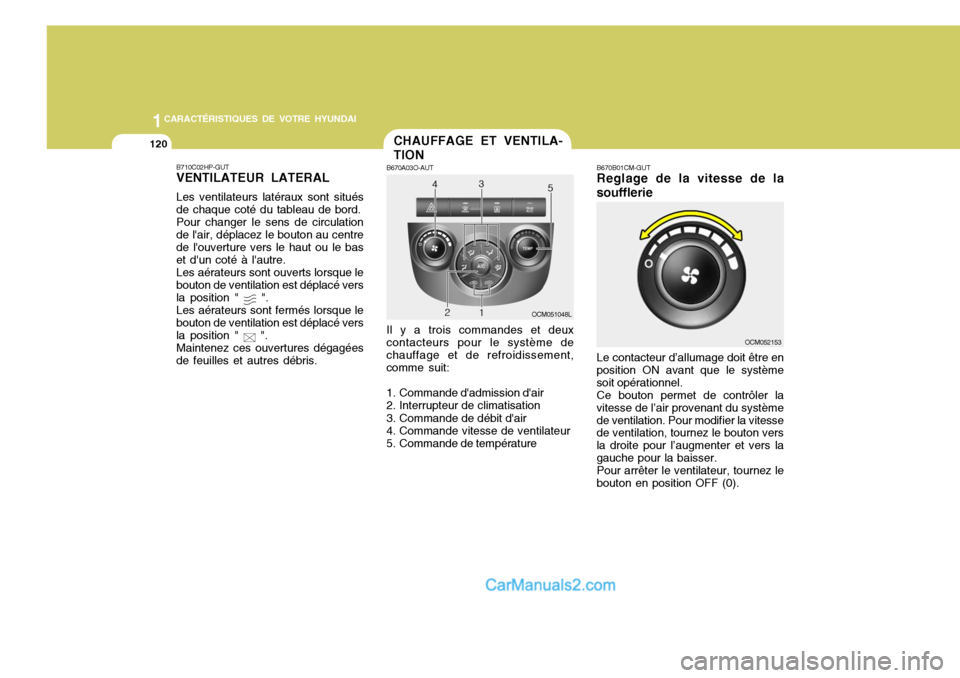

120CHAUFFAGE ET VENTILA- TION
B670A03O-AUT Il y a trois commandes et deux
contacteurs pour le système de chauffage et de refroidissement,comme suit:
1. Commande d'admission d'air
2. Interrupteur de climatisation
3. Commande de débit d'air
4. Commande vitesse de ventilateur
5. Commande de température B670B01CM-GUT Reglage de la vitesse de la
soufflerie
Le contacteur d’allumage doit être en
position ON avant que le système soit opérationnel. Ce bouton permet de contrôler la
vitesse de l’air provenant du systèmede ventilation. Pour modifier la vitesse de ventilation, tournez le bouton vers la droite pour l’augmenter et vers lagauche pour la baisser.
Pour arrêter le ventilateur, tournez le
bouton en position OFF (0).
OCM051048L
B710C02HP-GUT VENTILATEUR LATERAL Les ventilateurs latéraux sont situés de chaque coté du tableau de bord.Pour changer le sens de circulationde l'air, déplacez le bouton au centrede l'ouverture vers le haut ou le bas et d'un coté à l'autre. Les aérateurs sont ouverts lorsque le bouton de ventilation est déplacé vers la position "
".
Les aérateurs sont fermés lorsque le bouton de ventilation est déplacé vers la position "
".
Maintenez ces ouvertures dégagées de feuilles et autres débris.OCM052153

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
121
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
121
MODE D'AIR FRAIS (
) : Le
témoins sur le bouton s'allume lorsque la commande d'admission d'air est lemode Frais.
MODE D'AIR DE RECIRCULATION (
) : Le voyant lumineux sur le
bouton est allumé lorsque la commande d'entrée d'air est en moded'air de recirculation.
Lorsque le mode "air frais" est
sélectionné, de l'air entre dans levéhicule depuis l'extérieur et estchauffé ou refroidi selon les autres fonctions choisies.
Lorsque le mode "recirculation" est
sélectionné, de l'air de l'habitacle des passagers est aspiré à travers le système de chauffage et chauffé ou refroidi selon les autres fonctionschoisies.

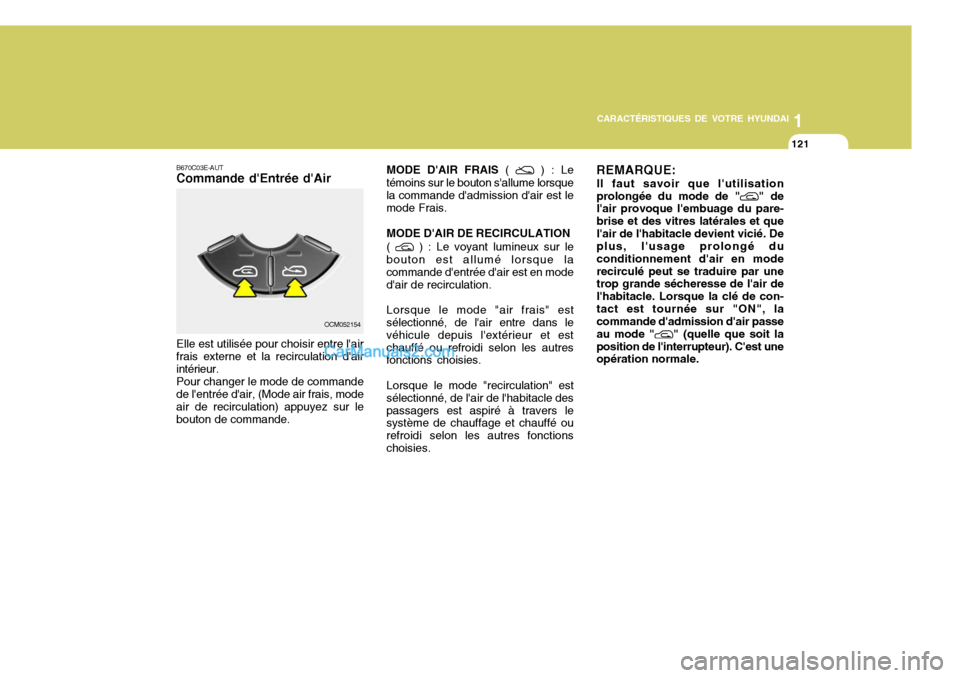

B670C03E-AUT Commande d'Entrée d'Air
REMARQUE:
Il faut savoir que l'utilisation prolongée du mode de "
" de
l'air provoque l'embuage du pare- brise et des vitres latérales et quel'air de l'habitacle devient vicié. De plus, l'usage prolongé du conditionnement d'air en moderecirculé peut se traduire par une trop grande sécheresse de l'air de l'habitacle. Lorsque la clé de con-tact est tournée sur "ON", la commande d'admission d'air passe au mode "
" (quelle que soit la
position de l'interrupteur). C'est une opération normale.
Elle est utilisée pour choisir entre l'air frais externe et la recirculation d'airintérieur.Pour changer le mode de commandede l'entrée d'air, (Mode air frais, mode air de recirculation) appuyez sur le bouton de commande.OCM052154

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
122
Bi-niveau
L'air passe en même temps par les
grilles situées au niveau du visage et au niveau du plancher.
B670D01O-GUT Commande du flux d'air Sert à diriger le flux d'air. L'air peut être dirigé vers le plancher, les grillesdu tableau de bord, ou le pare-brise. Cinq symboles correspondent aux différentes possibilités: Visage, Bi-niveau, Plancher, Plancher- Désembuage, et Désembuage.
OCM052156
Niveau du visage
En sélectionnant le symbole "Vis- age", l'air passe par les grilles situées au niveau du visage.
OCM052105
OCM052113
OCM052106
OCM052113

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
123
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
123

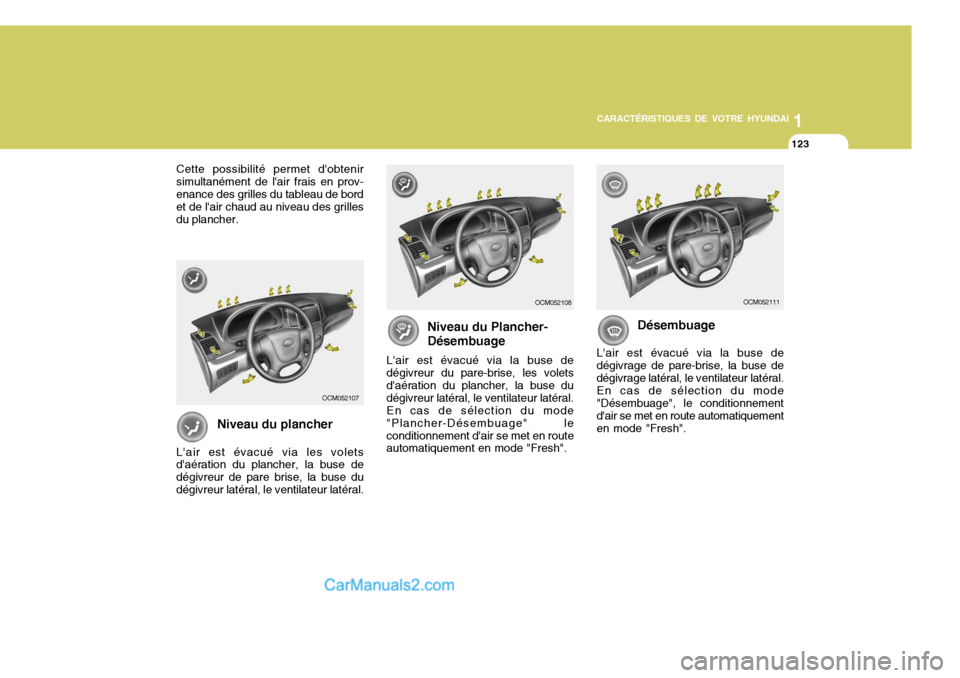

Niveau du plancher
L'air est évacué via les volets d'aération du plancher, la buse de dégivreur de pare brise, la buse dudégivreur latéral, le ventilateur latéral.
OCM052107 Niveau du Plancher- Désembuage
L'air est évacué via la buse de dégivreur du pare-brise, les volets d'aération du plancher, la buse du dégivreur latéral, le ventilateur latéral.En cas de sélection du mode"Plancher-Désembuage" leconditionnement d'air se met en route automatiquement en mode "Fresh".
OCM052108
Cette possibilité permet d'obtenir simultanément de l'air frais en prov-enance des grilles du tableau de bord et de l'air chaud au niveau des grilles du plancher.
Désembuage
L'air est évacué via la buse dedégivrage de pare-brise, la buse de dégivrage latéral, le ventilateur latéral. En cas de sélection du mode "Désembuage", le conditionnement d'air se met en route automatiquement en mode "Fresh".OCM052111

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
124
Si les vitres se couvrent de buée,
placer la commande du flux d'air sur la position "Désembuage (
)". (Le
conditionnement d'air se met automatiquement en route en mode "Fresh".)
Pour obtenir un maximum de chaleur,
placer la commande de température sur "Chaud".

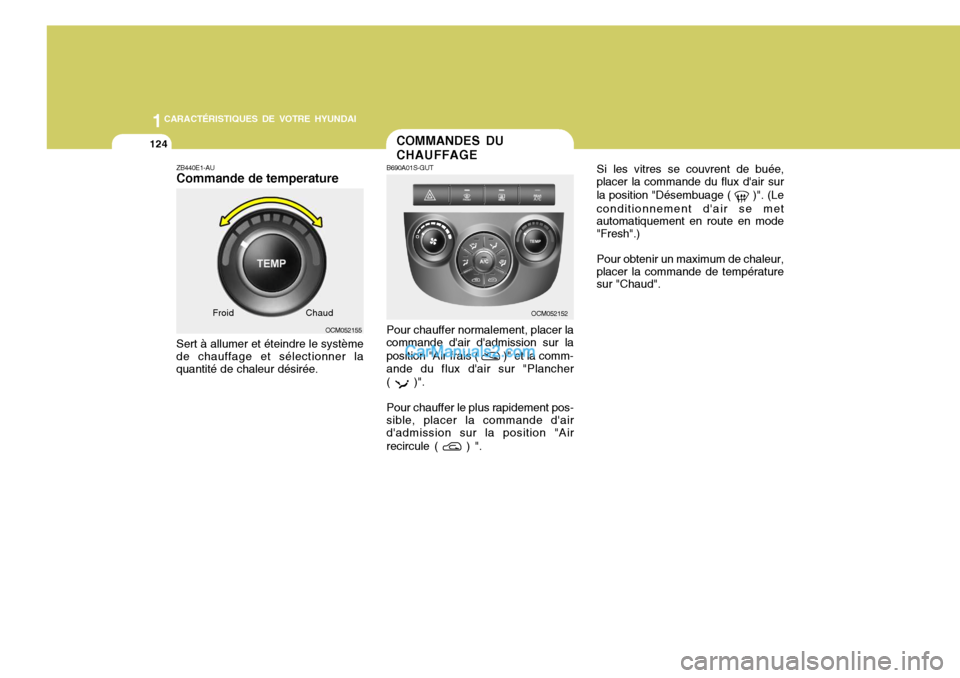

COMMANDES DU CHAUFFAGE
B690A01S-GUT Pour chauffer normalement, placer la
commande d'air d'admission sur la position "Air frais (
)" et la comm-
ande du flux d'air sur "Plancher (
)".
Pour chauffer le plus rapidement pos-
sible, placer la commande d'air d'admission sur la position "Air recircule (
) ".
ZB440E1-AU Commande de temperature Sert à allumer et éteindre le système de chauffage et sélectionner laquantité de chaleur désirée.
OCM052155
Froid Chaud
OCM052152

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
125
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
125CHAUFFAGE BI-NIVEAU
B700A02A-GUT
Votre Hyundai est équipée de
commandes de chauffage bi-niveau. Ce dispositif permet d'avoir de l'air frais en provenance des grilles situéesdans le tableau de bord et de l'air chaud provenant des sorties au niveau du plancher. Pour utiliser cettepossibilité:
o Placer la commande d'air
d'admission sur "
".
o Placer la commande du flux d'air
sur la position "
".
o Régler la commande de vitesse du ventilateur sur la vitesse désirée.
o Placer la commande de température entre "Froid" et "Chaud". B710A01A-AUT Pour utiliser le système de ventila-
tion:
o Placer la commande d'air
d'admission sur "
".
o Pour diriger l'intégralité de l'air d'admission vers les grilles du tab- leau de bord, placer la commande du flux d'air sur "
".
o Régler la commande de vitesse du ventilateur sur la vitesse désirée.
o Placer la commande de température entre "Froid" et "Chaud".
VENTILATION
OCM051035LOCM051040L
DEGIVRAGE/ DESEMBUAGE
B720A01CM-GUT Utilisez le système de chauffage/ven- tilation pour dégivrer ou désembuer le pare-brise; Pour faire disparaître la buée intérieure sur le pare-brise:
o Réglez la commande de débit d'air
sur la position (
) de dégivrage.
(Le conditionnement d'air se met automatiquement en route en mode"Fresh").
o Réglez la commande de température sur la positionsouhaitée.
o Régler la commande de vitesse du ventilateur sur la vitesse désirée. OCM051037L
