2007 Hyundai Santa Fe Manuel du propriétaire (in French)

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
54
1JBH3051L

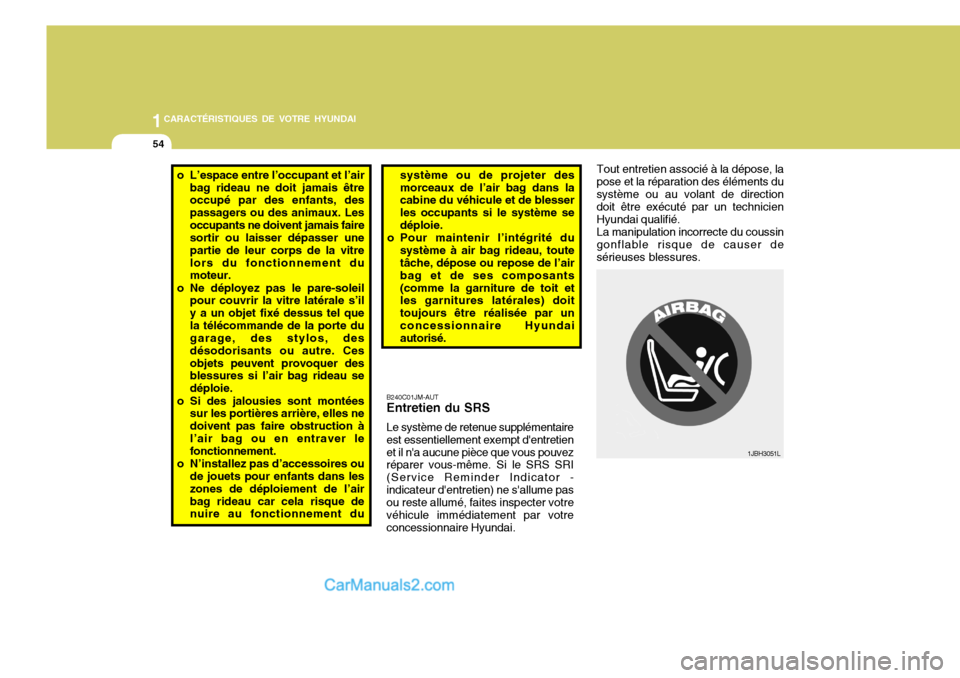

o L’espace entre l’occupant et l’air
bag rideau ne doit jamais être occupé par des enfants, des passagers ou des animaux. Lesoccupants ne doivent jamais faire sortir ou laisser dépasser une partie de leur corps de la vitrelors du fonctionnement du moteur.
o Ne déployez pas le pare-soleil pour couvrir la vitre latérale s’il y a un objet fixé dessus tel quela télécommande de la porte du garage, des stylos, des désodorisants ou autre. Cesobjets peuvent provoquer des blessures si l’air bag rideau se déploie.
o Si des jalousies sont montées sur les portières arrière, elles nedoivent pas faire obstruction àl’air bag ou en entraver le fonctionnement.
o N’installez pas d’accessoires ou de jouets pour enfants dans les zones de déploiement de l’airbag rideau car cela risque de nuire au fonctionnement du système ou de projeter des morceaux de l’air bag dans la cabine du véhicule et de blesser les occupants si le système sedéploie.
o Pour maintenir l’intégrité du système à air bag rideau, toute tâche, dépose ou repose de l’air bag et de ses composants(comme la garniture de toit et les garnitures latérales) doit toujours être réalisée par unconcessionnaire Hyundai autorisé.
B240C01JM-AUT Entretien du SRS Le système de retenue supplémentaire est essentiellement exempt d'entretienet il n'a aucune pièce que vous pouvez réparer vous-même. Si le SRS SRI (Service Reminder Indicator -indicateur d'entretien) ne s'allume pas ou reste allumé, faites inspecter votre véhicule immédiatement par votreconcessionnaire Hyundai. Tout entretien associé à la dépose, la
pose et la réparation des éléments dusystème ou au volant de direction doit être exécuté par un technicien Hyundai qualifié.
La manipulation incorrecte du coussin
gonflable risque de causer desérieuses blessures.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
55

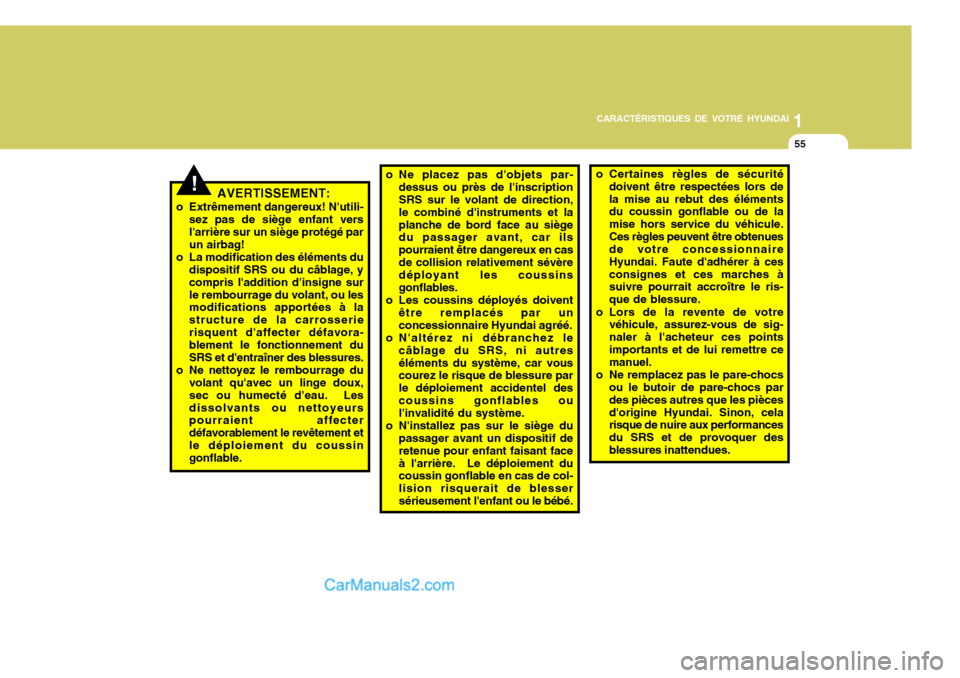

!AVERTISSEMENT:
o Extrêmement dangereux! N'utili- sez pas de siège enfant vers l'arrière sur un siège protégé par un airbag!
o La modification des éléments du dispositif SRS ou du câblage, y compris l'addition d'insigne surle rembourrage du volant, ou les modifications apportées à la structure de la carrosserierisquent d'affecter défavora- blement le fonctionnement du SRS et d'entraîner des blessures.
o Ne nettoyez le rembourrage du volant qu'avec un linge doux,sec ou humecté d'eau. Lesdissolvants ou nettoyeurs pourraient affecter défavorablement le revêtement etle déploiement du coussin gonflable.
o Ne placez pas d'objets par-
dessus ou près de l'inscription SRS sur le volant de direction, le combiné d'instruments et laplanche de bord face au siège du passager avant, car ils pourraient être dangereux en casde collision relativement sévère déployant les coussins gonflables.
o Les coussins déployés doivent être remplacés par unconcessionnaire Hyundai agréé.
o N'altérez ni débranchez le câblage du SRS, ni autreséléments du système, car vous courez le risque de blessure par le déploiement accidentel descoussins gonflables ou l'invalidité du système.
o N'installez pas sur le siège du passager avant un dispositif de retenue pour enfant faisant faceà l'arrière. Le déploiement du coussin gonflable en cas de col- lision risquerait de blessersérieusement l'enfant ou le bébé. o Certaines règles de sécurité
doivent être respectées lors dela mise au rebut des éléments du coussin gonflable ou de la mise hors service du véhicule.Ces règles peuvent être obtenues de votre concessionnaire Hyundai. Faute d'adhérer à cesconsignes et ces marches à suivre pourrait accroître le ris- que de blessure.
o Lors de la revente de votre véhicule, assurez-vous de sig-naler à l'acheteur ces pointsimportants et de lui remettre ce manuel.
o Ne remplacez pas le pare-chocs ou le butoir de pare-chocs par des pièces autres que les piècesd'origine Hyundai. Sinon, cela risque de nuire aux performances du SRS et de provoquer desblessures inattendues.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI

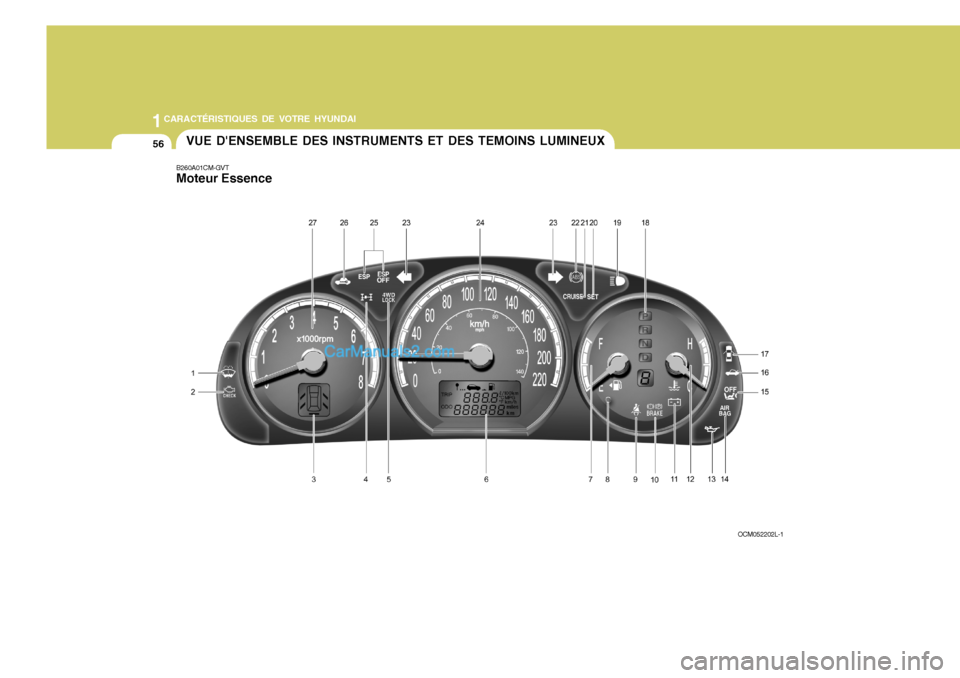

56VUE D'ENSEMBLE DES INSTRUMENTS ET DES TEMOINS LUMINEUX
B260A01CM-GVT Moteur Essence
OCM052202L-1

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
57

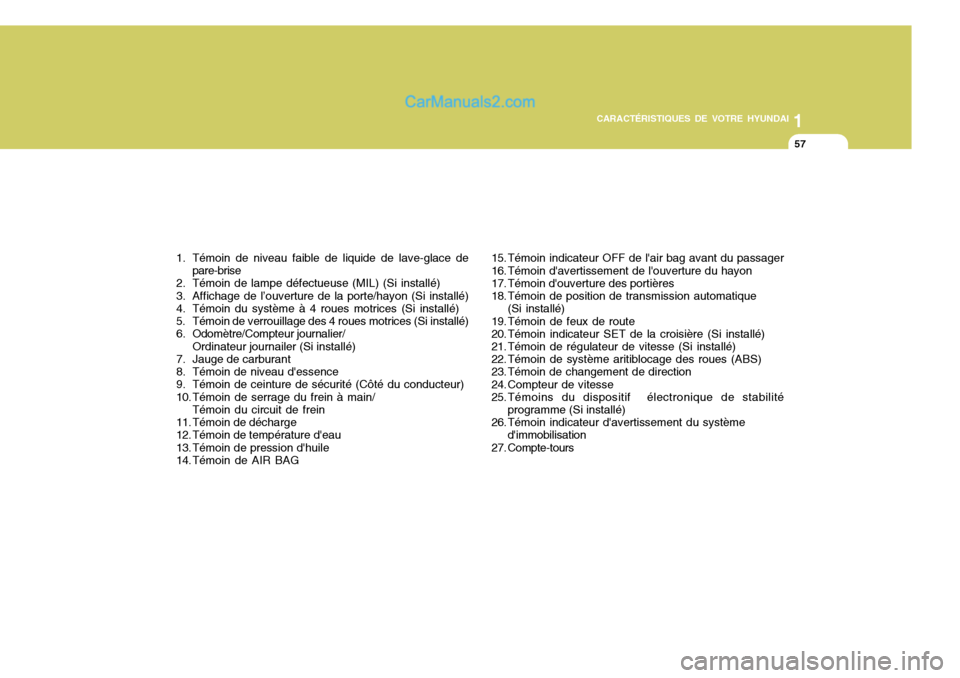

1. Témoin de niveau faible de liquide de lave-glace de pare-brise
2. Témoin de lampe défectueuse (MIL) (Si installé)
3. Affichage de l’ouverture de la porte/hayon (Si installé)
4. Témoin du système à 4 roues motrices (Si installé)
5. Témoin de verrouillage des 4 roues motrices (Si installé)
6. Odomètre/Compteur journalier/
Ordinateur journailer (Si installé)
7. Jauge de carburant
8. Témoin de niveau d'essence
9. Témoin de ceinture de sécurité (Côté du conducteur)
10. Témoin de serrage du frein à main/ Témoin du circuit de frein
11. Témoin de décharge
12. Témoin de température d'eau
13. Témoin de pression d'huile
14. Témoin de AIR BAG 15. Témoin indicateur OFF de l'air bag avant du passager
16. Témoin d'avertissement de l'ouverture du hayon
17. Témoin d'ouverture des portières
18. Témoin de position de transmission automatique
(Si installé)
19. Témoin de feux de route
20. Témoin indicateur SET de la croisière (Si installé)
21. Témoin de régulateur de vitesse (Si installé)
22. Témoin de système aritiblocage des roues (ABS)
23. Témoin de changement de direction
24. Compteur de vitesse
25.Témoins du dispositif électronique de stabilité programme (Si installé)
26. Témoin indicateur d'avertissement du système d'immobilisation
27. Compte-tours

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
58
B260B01CM-GVT Moteur Diesel
OCM052201L-1

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
59

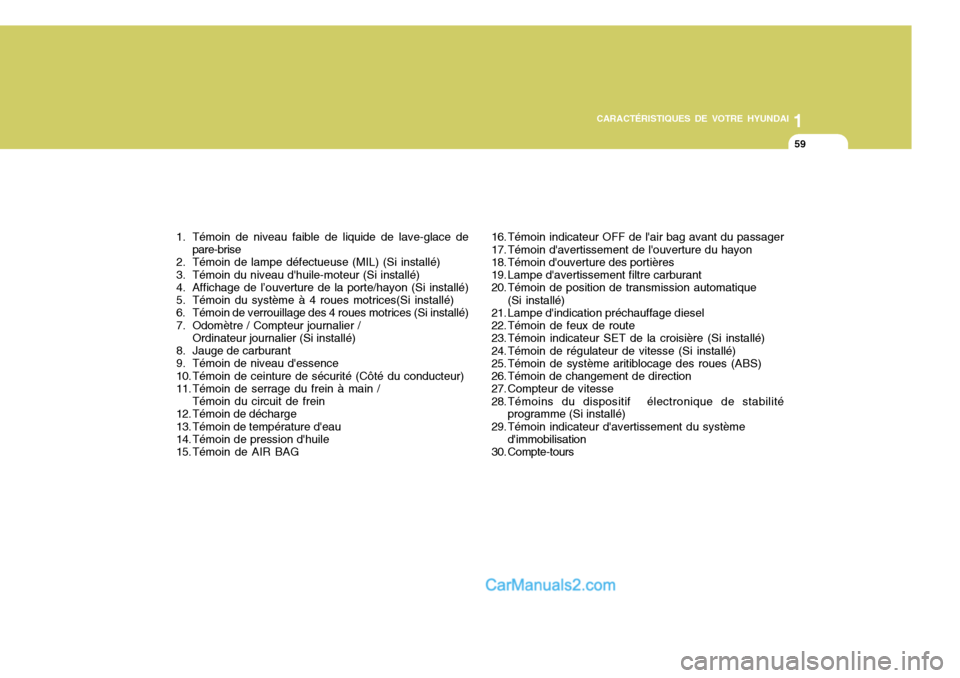

1. Témoin de niveau faible de liquide de lave-glace de pare-brise
2. Témoin de lampe défectueuse (MIL) (Si installé)
3. Témoin du niveau d'huile-moteur (Si installé)
4. Affichage de l’ouverture de la porte/hayon (Si installé)
5. Témoin du système à 4 roues motrices(Si installé)
6. Témoin de verrouillage des 4 roues motrices (Si installé)
7. Odomètre / Compteur journalier / Ordinateur journalier (Si installé)
8. Jauge de carburant
9. Témoin de niveau d'essence
10. Témoin de ceinture de sécurité (Côté du conducteur)
11. Témoin de serrage du frein à main / Témoin du circuit de frein
12. Témoin de décharge
13. Témoin de température d'eau
14. Témoin de pression d'huile
15. Témoin de AIR BAG 16. Témoin indicateur OFF de l'air bag avant du passager
17. Témoin d'avertissement de l'ouverture du hayon
18. Témoin d'ouverture des portières
19. Lampe d'avertissement filtre carburant
20. Témoin de position de transmission automatique
(Si installé)
21. Lampe d'indication préchauffage diesel
22. Témoin de feux de route
23. Témoin indicateur SET de la croisière (Si installé)
24. Témoin de régulateur de vitesse (Si installé)
25. Témoin de système aritiblocage des roues (ABS)
26. Témoin de changement de direction
27. Compteur de vitesse
28.Témoins du dispositif électronique de stabilité programme (Si installé)
29. Témoin indicateur d'avertissement du système d'immobilisation
30. Compte-tours

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
60
!
ZB110G1-AU
Témoins d'indicateur de
direction
La flèche clignotante de couleur verte au tableau de bord indique la direction sélectionnée. Si la flèche s'allumesans clignoter, si elle clignote plus rapidement que la normale ou si elle ne s'allume pas du tout, cela signifieque le système des indicateure de direction est défectueux.
YB640A2-AU Témoin de système
antiblocage des roues (ABS)
Quand la clé est tournée sur «ON», le témoin ABS s'allume, puis s'éteint après quelques secondes. Si le témoin ABS reste allumé, ou s'allumeen conduisant, le système fait probablement défaut. Dans ce cas, faites vérifier votre véhicule par votreconcessionnaire Hyundai dès que possible. Le système de freinage régulier continuera de fonctionnernormalement, mais sans la contribu- tion de l'ABS.
AVERTISSEMENT:
Si le témoin indicateur de niveau
de liquide de frein/frein de stationnement et d'ABS SRI de- meure sur la position "ON" ous'allume en même temps que vous conduisez, ceci indique qu'il y a peut-être un problème avec la E.B.D(distribution de la force de freinage électronique). Si tel est le cas, évitez de freiner brusquement et faitesvérifier votre véhicule dès que pos- sible par votre revendeur Hyundai.
ZB110J1-AU Témoin des phares de
route
Le témoin des phares de route s'allume
dès que les grands phares sont sollicités.
INDICATEUR ET TEMOIN
B265C01LZ-AUT
Témoins du dispositif électronique de stabilite programmé (Si installé)
Les témoins du dispositif électronique
de stabilite programmé changent selon la position du contacteur d'allumage et selon si le systèmefonctionne ou non. Ils s'allument lorsque la clé de contact est tournée en position « MARCHE » mais doivents'éteindre au bout de trois secondes. Si le témoin ESP ou ESP-OFF reste allumé, rendez-vous chez votreconcessionnaire Hyundai agréé et faites contrôler le système. Pour plus d'informations sur l'ESP, voir lechapitre 2.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
61
ZB110K1-AU Témoin de pression
d'huile insuffisante
ATTENTION:
Si le témoin de pression d'huile reste allumé lorsque le moteurtourne, le moteur risque de subir des dommages irréparables. Ce témoin s'allume lorsque la pressiond'huile est insuffisante. En condi- tion normale, le témoin doit s'allumer lorsque le contact est mis,puis s'éteindre dès que le moteur se met à tourner. Si le témoin de pression d'huile reste allumé pen-dant le fonctionnement du moteur, votre voiture présente une anomalie grave.Si le témoin s'allume, garez-vousaussi vite que possible dans unendroit sans danger pour vous et les sutres usagers, arrêtez le moteur et vérifiez le niveau d'huile. Si leniveau d'huile est insuffisant, faites l'appoint et redémarrez le moteur. Si le témoin reste allumé lorsquele moteur tourne, coupez le moteur immédiatement.
!
!
Fonctionnement du témoin d'avertissement Le témoin d'avertissement du frein à main / circuit de freinage doit s'allumer lorsque vous serrez le frein à main et que la clé de contact est amenée enposition "ON" ou "START". Lorsque le moteur se met en marche, le témoin doit s'éteindre dès que vousdesserrez le frein à main.Si le frein à main n'est pas serré, letémoin doit s'allumer lorsque la clé decontact est amenée en position "ON" ou "START" puis s'éteindre dès que le moteur démarre. Si le témoins'allume en toute autre circonstance, ralentissez et garez-vous en un endroit sans danger le long de la chaussée.Le témoin du circuit de freinageinduque que le niveau du liquide defrein dans le maître-cylindre est insuffisant. Dans ce cas, il convient de faire l'appoint au moyen de liquidede frein conforme à la spécification DOT 3 ou DOT 4. Après avoir fait l'appoint, et en l'absence d'autreanomalie, amenez la voiture en conduisant prudemment chez un distributeur Hyundai qui procédera àune inspection du système de freinage.
B260H02O-AUT
Témoin de niveau
insuffisant du liquide de frein/frein á main
AVERTISSEMENT:
Si vous suspectez un problème au
circuit de freinage, faites vérifier vos freins dès que possible par un distributeur Hyundai. Il estdangereux d'utiliser une voiture dont le système électrique ou hydraulique du circuit de freinageprésente la moindre anomalie. Dans tous les cas où le témoin
reste allumé pendant lefonctionnement du moteur, il convient de faire inspecter votre voiture par un distributeur Hyundaiavant de recommencer à vous en servir.
