ENTRETIEN PAR VOS SOINS
21CONTROLE ET REMPLACEMENT DES FUSIBLES
ZG200A1-AU Remplacer un raccord fusible Un raccord fusible fond en cas de surcharge de l'un des circuits électriques branchés sur la batterie, de manière à éviter la destruction detous les câblages électriques de la voiture. (La surcharge peut résulter d'un court-circuit dans le système). Siun raccord fusible venait à fondre, faire examiner la voiture par un distributeur Hyundai pour qu'ildétermine l'origine du problème, répare le système concerné et remplace le raccord fusible. Les raccords fusibles OCM054003
OCM055011
4. Retirez le filtre de climatiseur avec les crochets enfoncés des deux côtés.OCM055012
HNF2165
5. Soulevez le filtre de la climatisation pour le remplacer.
6. Pour l'installation, procédez dans l'ordre inverse des opérations de démontage.

6ENTRETIEN PAR VOS SOINS
22

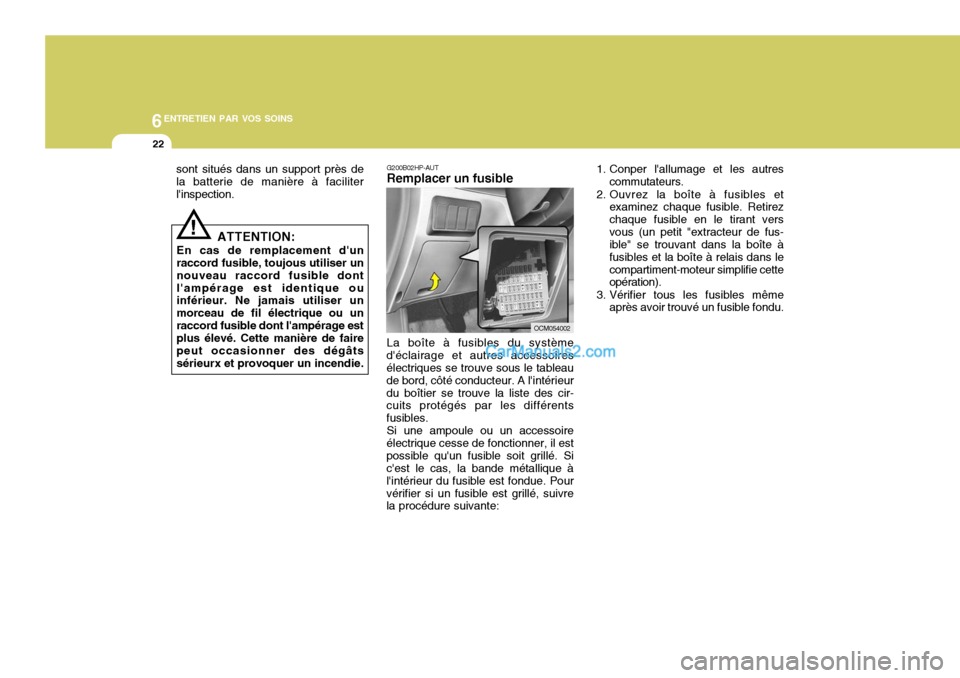

G200B02HP-AUT Remplacer un fusible La boîte à fusibles du système
d'éclairage et autres accessoires électriques se trouve sous le tableau de bord, côté conducteur. A l'intérieurdu boîtier se trouve la liste des cir- cuits protégés par les différents fusibles. Si une ampoule ou un accessoire
électrique cesse de fonctionner, il estpossible qu'un fusible soit grillé. Si c'est le cas, la bande métallique à l'intérieur du fusible est fondue. Pourvérifier si un fusible est grillé, suivre la procédure suivante: OCM054002
!
ATTENTION:
En cas de remplacement d'un raccord fusible, toujous utiliser un nouveau raccord fusible dontl'ampérage est identique ou inférieur. Ne jamais utiliser un morceau de fil électrique ou unraccord fusible dont l'ampérage est plus élevé. Cette manière de faire peut occasionner des dégâtssérieurx et provoquer un incendie.
sont situés dans un support près dela batterie de manière à faciliterl'inspection.
1. Conper l'allumage et les autres
commutateurs.
2. Ouvrez la boîte à fusibles et examinez chaque fusible. Retirezchaque fusible en le tirant versvous (un petit "extracteur de fus- ible" se trouvant dans la boîte à fusibles et la boîte à relais dans lecompartiment-moteur simplifie cette opération).
3. Vérifier tous les fusibles même après avoir trouvé un fusible fondu.

6
ENTRETIEN PAR VOS SOINS
23
4. Remplacer le fusible fondu en
introduisant à sa place un fusible en bon état. Le fusible doit s'adaptersans aucun jeu. Dans le cas contraire, faire réparer le porte-fus- ible par un distributeur Hyundai. Sivous n'avez pas de fusible de rechange sous la main, utilisez le fusible d'un accessoire dont vouspouvez vous passer momentanément, par exemple le fusible de la radio ou de l'allume- 1VQA4037
cigare. Ne pas oublier de remplacerle fusible emprunté.
!
Bon Fondu ATTENTION:
Un fusible fondu signifie qu'il y a un problème dans le circuit électrique. Si vous remplacez un fusible et qu'il fond dès quel'accessoire correspondant est mis sous tension, le problème est sérieurx. Dans ce cas, amenez lavoiture à un distributeur Hyundai pour qu'il établiusse le diagnostic et procède à la réparation. Nejamais remplacer un fusible avec autre chose qu'un fusible ayant un ampérage identique ou inférieur.Un fusible de capacité supérieure pourrait occasionner des dommages et provoquer unincendie. REMARQUE: Voir la page 6-40 pour ce qui est de la description du panneau defusibles.
G200B02NF

6ENTRETIEN PAR VOS SOINS
24
Votre véhicule est équipé d’un connecteur d’alimentation pour éviter la décharge de la batterie si votrevéhicule est garé et n’est pas utilisé pendant des durées prolongées. Utilisez les procédures suivantes avantde garer le véhicule pendant des durées prolongées. Appliquez la procédure suivante avant de stationnerle véhicule pendant des périodes prolongées.
1. Coupez le moteur.
2. Eteignez les phares et les feuxarrière.
OCM055026L 3. Ouvrez le couvercle du tableau sur
le côté conducteur et tirez le connecteur d’alimentation.
4. Insérez le connecteur d’alimentation
dans la direction opposée.
NOTA
o Si le connecteur shunt est retiré à partir du boîtier de fusibles, l'indicateur sonore, le système audio, l’horloge, l’éclairage del’habitacle, etc. ne fonctionneront
pas. Les pièces suivantes doivent être réinitialisées après leremplacement.- Montre numerique - Competeur journalier
- Système de contrôle du
chauffage et du refroidissement automatique
- Audio
o Même si le connecteur shunt est tiré, la batterie est toujours sus-ceptible d’être déchargée par la mise en route des phares oud’autres appareils électriques.
OCM055016
CONTROLER DE LA BATTERIE
!
ZG210A1-AU
AVERTISSEMENT:
Une batterie est une source de
danger. En manipulant une batterie, observez scrupuleusement lesprécautions suivantes pour éviter d'encourir des blessures graves.
G200C01CM-GUT Connecteur d'alimentation

6
ENTRETIEN PAR VOS SOINS
25
ZG210B1-AU Contrôle de la batterie Maintenir la batterie propre. Enlever toute trace de corrosion sur la batterie ou autour des bornes au moyen d'unesolution de levure de ménage et d'eau chaude. Lorsque les bornes de la batterie sont sèches, les enduire d'unelégère couche de graisse.
Le liquide de batterie contient une
forte concentration d'acide sulfurique,un poison hautement corrosif. Eviter d'en renverser sur vous ouvotre voiture. Si cela arrivait malgé tout:
o Si du liquide de batterie est entré en contact avec la peau, rincer à l'eau la partie touchée pendant au moins 15 minutes, puis consulterun médecin.
o Si du liquide de batterie est entré en contact avec les yeux, rincer àl'eau et consulter un médecin dès que possible. Pendant le trajet vers le médecin, continuer à rincer lesyeux de la victime au moyen d'une éponge ou d'un chiffon imbibé d'eau.
o En cas d'absorption de liquide de batterie, boire une grande quantité d'eau ou de lait, suivie par du laitou de la magnésie, manger un oeuf cru ou boire de l'huile végétale. Se faire examiner par un médecin aussirapidement que possible. Lorsqu'une batterie est en cours de
chargement (soit au moyen d'unchargeur de batterie ou de d'alternateur le la voiture), elle produit des gaz explosifs. Toujours observer lesprécautions suivantes:
o Ne charger une batterie que dans un local bien ventilé.
o Ne pas produire de flammes ni d'étincelles et ne pas fumer dans le local.
o Ne pas laisser les enfants seuls dans le local.
!AVERTISSEMENT: Lisez attentivement les in-
structions suivantes lors de la manipulation d'une batterie.Tenez les cigarettesallumées et toutes les autresflammes ou étincelles éloignées de la batterie. L'hydrogène qui est un gaz très combustible est toujours présent dans les éléments de batterie et ris-que d'exploser s'il est enflammé.

6ENTRETIEN PAR VOS SOINS
26

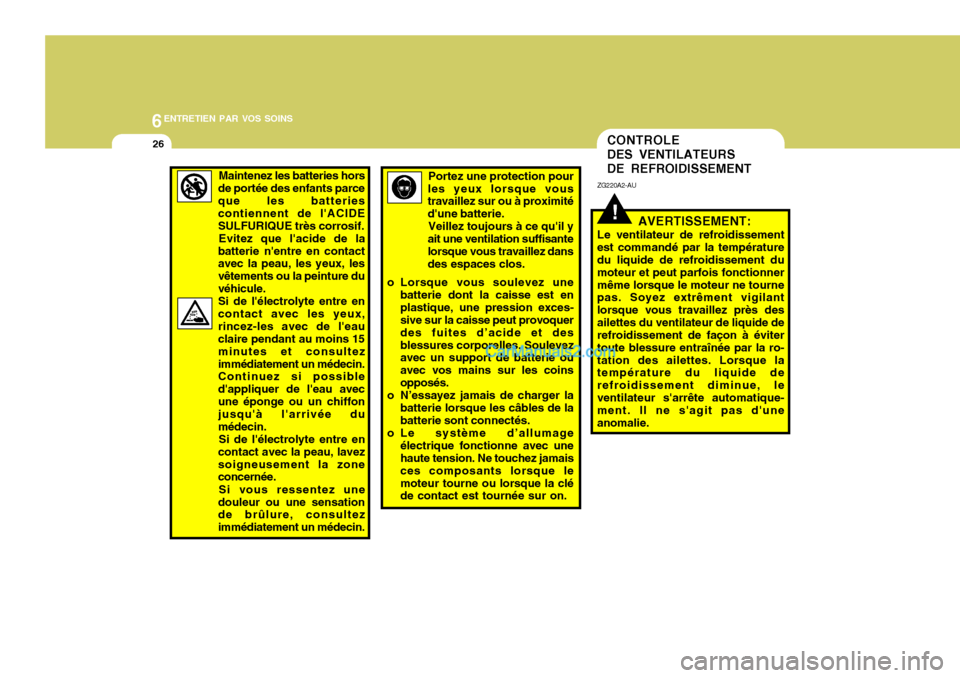

Maintenez les batteries hors
de portée des enfants parce que les batteries contiennent de l'ACIDESULFURIQUE très corrosif. Evitez que l'acide de la
batterie n'entre en contact avec la peau, les yeux, les vêtements ou la peinture duvéhicule.Si de l'électrolyte entre encontact avec les yeux,rincez-les avec de l'eau claire pendant au moins 15 minutes et consultezimmédiatement un médecin. Continuez si possible d'appliquer de l'eau avecune éponge ou un chiffon jusqu'à l'arrivée du médecin. Si de l'électrolyte entre en
contact avec la peau, lavezsoigneusement la zone concernée.
Si vous ressentez une
douleur ou une sensationde brûlure, consultez immédiatement un médecin.Portez une protection pour
les yeux lorsque vous travaillez sur ou à proximité d'une batterie. Veillez toujours à ce qu'il y
ait une ventilation suffisantelorsque vous travaillez dans des espaces clos.
o Lorsque vous soulevez une batterie dont la caisse est en plastique, une pression exces- sive sur la caisse peut provoquer des fuites d’acide et desblessures corporelles. Soulevez avec un support de batterie ou avec vos mains sur les coinsopposés.
o N’essayez jamais de charger la
batterie lorsque les câbles de la batterie sont connectés.
o Le système d’allumage électrique fonctionne avec unehaute tension. Ne touchez jamais ces composants lorsque lemoteur tourne ou lorsque la clé de contact est tournée sur on.
CONTROLE DES VENTILATEURS DE REFROIDISSEMENT
!
ZG220A2-AU
AVERTISSEMENT:
Le ventilateur de refroidissement
est commandé par la température du liquide de refroidissement du moteur et peut parfois fonctionnermême lorsque le moteur ne tourne pas. Soyez extrêment vigilant lorsque vous travaillez près desailettes du ventilateur de liquide de refroidissement de façon à éviter toute blessure entraînée par la ro-tation des ailettes. Lorsque la température du liquide de refroidissement diminue, leventilateur s'arrête automatique- ment. Il ne s'agit pas d'une anomalie.

6
ENTRETIEN PAR VOS SOINS
27
REMARQUE: La pompe de direction assistée peut produire un bruit de meule lorsquele moteur est mis en marche par temps très froid (en dessous de - 20°C). Si le bruit disparaît pendantla phase de mise à température, le système fonctionne correctement. Ce bruit est dû à l'une descaractéristiques du liquide de di- rection assistée lorsqu'il est trés froid. Liquide recommandé Utiliser le liquide pour boîte automatique PSF-3. REMARQUE: Ne pas démarrer le moteur lorsque le réservoir du liquide de directionest vide.
ZG220B1-FU Contrôle du ventilateur de
refroidissement du moteur
Le ventilateur de refroidissement du
moteur doit s'allumer automatiquementlorsque la température du liquide de refroidissement est élevée.
ZG220C1-AU Contrôle du ventilateur de
refroidissement du condenseur
Le ventilateur de refroidissement du
condenseur doit s'allumerautomatiquement dès que le conditionnement d'air est enclenché.
OCM055027L
G230A03A-GUT Le niveau du liquide de la
servodirection devrait être vérifié quotidiennement. Cependant, assurez-vous au préalable que l'allumage est coupé (contact sur "OFF"), puis vérifiez si le niveau du liquide sesitue entre les repères "MAX" et "MIN" sur le réservoir. NIVEAU DU LIQUIDE DE LA SERVODIRECTION

6ENTRETIEN PAR VOS SOINS

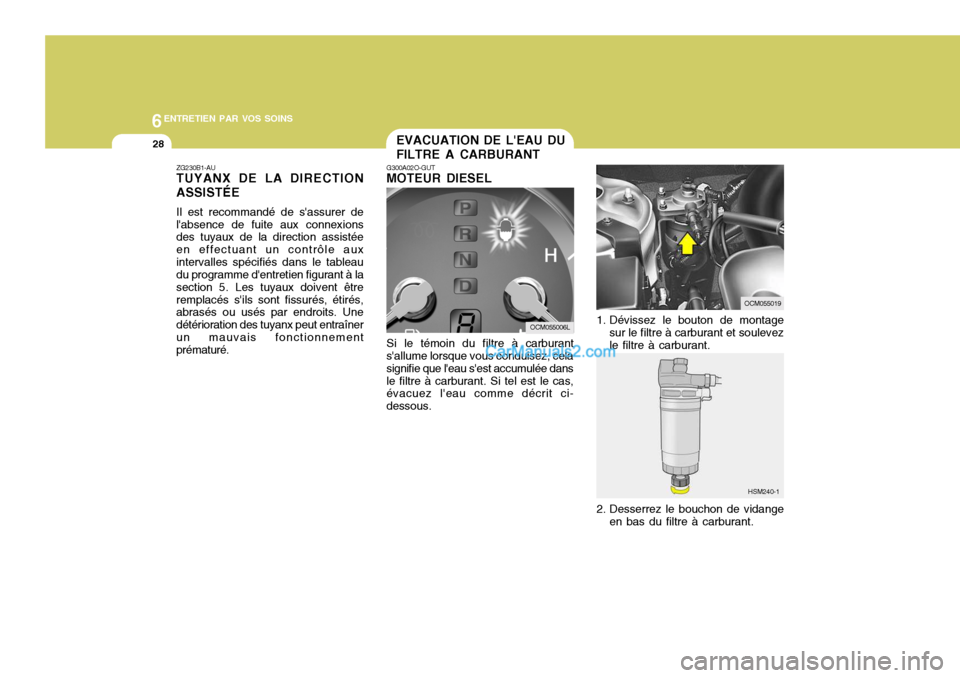

28EVACUATION DE L'EAU DU FILTRE A CARBURANT
G300A02O-GUT MOTEUR DIESEL Si le témoin du filtre à carburant
s'allume lorsque vous conduisez, cela signifie que l'eau s'est accumulée dansle filtre à carburant. Si tel est le cas, évacuez l'eau comme décrit ci- dessous.
ZG230B1-AU TUYANX DE LA DIRECTION ASSISTÉE Il est recommandé de s'assurer de l'absence de fuite aux connexions des tuyaux de la direction assistée en effectuant un contrôle auxintervalles spécifiés dans le tableau du programme d'entretien figurant à la section 5. Les tuyaux doivent êtreremplacés s'ils sont fissurés, étirés, abrasés ou usés par endroits. Une détérioration des tuyanx peut entraînerun mauvais fonctionnement prématuré.
1. Dévissez le bouton de montage
sur le filtre à carburant et soulevez le filtre à carburant.
HSM240-1
2. Desserrez le bouchon de vidange en bas du filtre à carburant.
OCM055006L
OCM055019
