2007 Hyundai Santa Fe Manuel du propriétaire (in French)

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
4
!

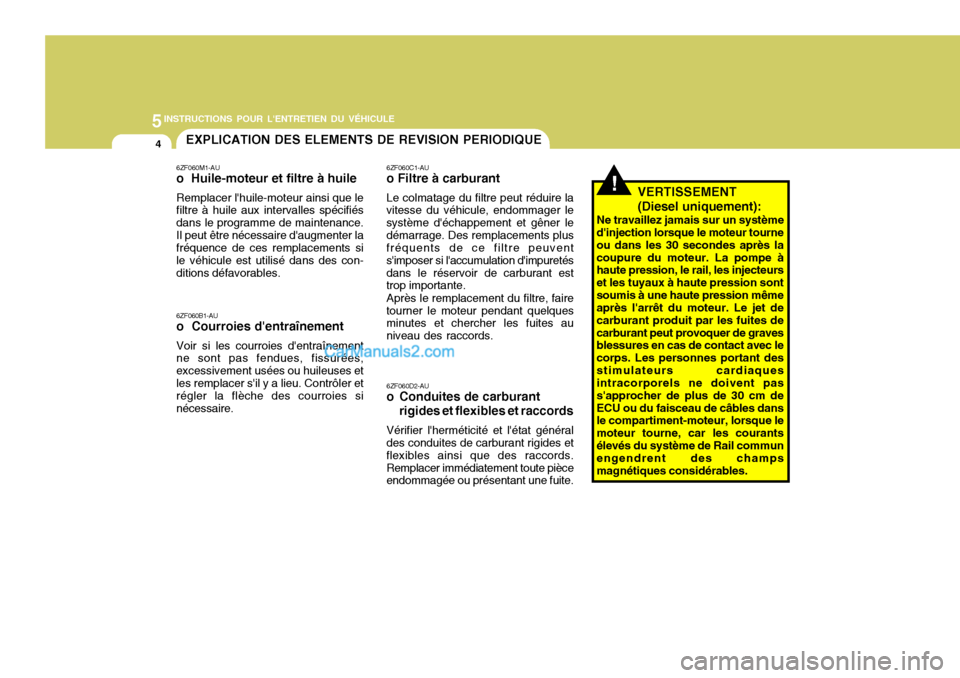

EXPLICATION DES ELEMENTS DE REVISION PERIODIQUE
6ZF060M1-AU o Huile-moteur et filtre à huile Remplacer l'huile-moteur ainsi que le filtre à huile aux intervalles spécifiés dans le programme de maintenance.Il peut être nécessaire d'augmenter la fréquence de ces remplacements si le véhicule est utilisé dans des con-ditions défavorables. 6ZF060B1-AU o Courroies d'entraînement Voir si les courroies d'entraînement ne sont pas fendues, fissurées, excessivement usées ou huileuses etles remplacer s'il y a lieu. Contrôler et régler la flèche des courroies si nécessaire. 6ZF060C1-AU o Filtre à carburant Le colmatage du filtre peut réduire la
vitesse du véhicule, endommager le système d'échappement et gêner ledémarrage. Des remplacements plus fréquents de ce filtre peuvent s'imposer si l'accumulation d'impuretésdans le réservoir de carburant est trop importante.
Après le remplacement du filtre, faire
tourner le moteur pendant quelquesminutes et chercher les fuites au niveau des raccords. VERTISSEMENT (Diesel uniquement):
Ne travaillez jamais sur un système
d'injection lorsque le moteur tourne ou dans les 30 secondes après lacoupure du moteur. La pompe à haute pression, le rail, les injecteurs et les tuyaux à haute pression sontsoumis à une haute pression même après l'arrêt du moteur. Le jet de carburant produit par les fuites decarburant peut provoquer de graves blessures en cas de contact avec le corps. Les personnes portant desstimulateurs cardiaques intracorporels ne doivent pas s'approcher de plus de 30 cm deECU ou du faisceau de câbles dans le compartiment-moteur, lorsque le moteur tourne, car les courantsélevés du système de Rail commun engendrent des champs magnétiques considérables.
6ZF060D2-AU
o Conduites de carburant
rigides et flexibles et raccords
Vérifier l'herméticité et l'état général
des conduites de carburant rigides et flexibles ainsi que des raccords.Remplacer immédiatement toute pièce endommagée ou présentant une fuite.

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
5
F060F01HP-AUT
o TUYAUX DE VENTILATION DU CARTER DE VILEBREQUIN
Examiner la surface des flexibles afin
de repérer toute trace de dommages thermiques et/ou mécaniques (caoutchoue dur ou cassant, fissures,déchirures, coupures, abrasion et hernies). Porter une attention particulière aux flexibles passant prèsde sources de chaleur intense telles que le collecteur d'échappement.
Vérifier le trajet des conduites : elles
ne doivent en aucun cas toucher une source de chaleur, une arête aiguë ouun organe mobile capable de provoquer des dommages thermiques ou mécaniques. Contrôler le serrageet l'herméticité de tous les colliers et les accouplements.
Remplacer immédiatement tout flex-
ible présentant des signes dedétérioration ou de dommages.
6ZF060E1-AUo Courroie de distribution Vérifier l'état général de toutes les pièces relatives à la courroie de dis- tribution et voir s'il n'y a pas dedéforma-tions. Remplacer immédiatement toute pièce endommagée. 6ZF060G1-AU
o Flexible d'évaporation et
bouchon de remplissage de carburant
Vérifier le flexible d'évaporation et le bouchon de remplissage de carburant aux intervalles spécifiés dans leprogramme de maintenance. Veiller à la conformité du remplacement du flexible et du bouchon. 6ZF060H1-AU
o Filtre à air L'emploi d'un filtre à air Hyundai d'origine est préconisé lors de tout remplacement de ce filtre. 6ZF060J1-AU
o Bougies d'allumage
(Pour Moteur Essence)
Veiller à poser des bougies du bon indice thermique. 6ZF070B1-AU o Système de refroidissement Vérifier l'état général et l'herméticité des organes de refroidissement tels que le radiateur, le vase d'expansion,les flexibles et les raccords. Remplacer toute pièce endommagée.

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
6
F070E01CM-AUT
o Liquide de la boîte-pont
automatique
Le niveau de liquide doit se trouver
dans la plage "75°C" de la jauge d'huile une fois que le moteur et la boîte-pont sont à la température deservice normale. Vérifiez le niveau de liquide de la boîte-pont automatique lorsque le moteur tourne, que la boîte-pont est au point mort et que le frein de parking est serré correctement. Utilisez du ATF SP-III, DIAMONDATF SP-III, SK ATF SP-III d'origine Hyundai ou d'autres marques autorisées par Hyundai Motor Co.,lors de l'appoint ou du renouvellement du liquide.
6ZF070F1-AU
o Conduites de frein flexibles et rlgides
Vérifier visuellement l'état général et
chercher les éraflures, les fissures, les détériorations, les dommages etles fuites. Remplacer immédiatement toute pièce endommagée. F070G02A-AUT
o Liquide de freins Vérifier le niveau de liquide de freins
dans le réservoir. Il doit arriver entre les repères "MIN" et "MAX" latéraux duréservoir. Le liquide pour freins hydrauliques doit absolument être conforme à la norme DOT 3 ou DOT 4.
6ZF070D1-AU
o Huile d'ensemble boîte-pont manuel
Vérifier l'huile d'ensemble boîte-pont
manuel selon les indications du programme de maintenance.
REMARQUE: Si le niveau d'huile est bas,
chercher les fuites avant de faire l'appoint. Ne pas trop remplir.
6ZF070C1-AU
o Liquide de refroidissement Remplacer le liquide de refroidissement aux intervalles spécifiés dans le programme de main-tenance.
F070H01CM-AUT o Frein de stationnement Vérifiez le système du frein de
stationnement, y compris le levier du frein de stationnement (ou la pédaledu frein de stationnement) et les câbles. Reportez-vous au manuel d’atelier pour ce qui est desprocédures de service détaillées.
6ZF070J1-AU
o Plaquettes, étriers et disques de frein
Vérifier le degré d'usure des
plaquettes, le voile et l'usure des disques ainsi que l'herméticité des étriers.

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
7

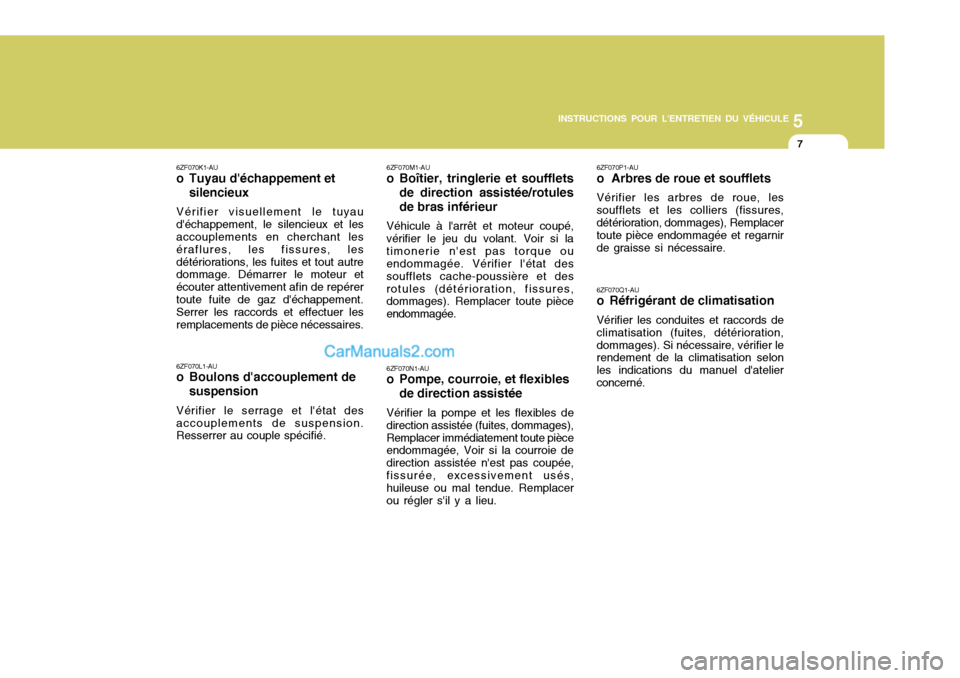

6ZF070K1-AU
o Tuyau d'échappement et silencieux
Vérifier visuellement le tuyau d'échappement, le silencieux et les accouplements en cherchant les éraflures, les fissures, lesdétériorations, les fuites et tout autre dommage. Démarrer le moteur et écouter attentivement afin de repérertoute fuite de gaz d'échappement. Serrer les raccords et effectuer les remplacements de pièce nécessaires. 6ZF070L1-AU
o Boulons d'accouplement de suspension
Vérifier le serrage et l'état des accouplements de suspension. Resserrer au couple spécifié. 6ZF070M1-AU
o Boîtier, tringlerie et soufflets
de direction assistée/rotules de bras inférieur
Véhicule à l'arrêt et moteur coupé,
vérifier le jeu du volant. Voir si la timonerie n'est pas torque ou endommagée. Vérifier l'état des soufflets cache-poussière et desrotules (détérioration, fissures, dommages). Remplacer toute pièce endommagée.
6ZF070N1-AU
o Pompe, courroie, et flexibles de direction assistée
Vérifier la pompe et les flexibles de
direction assistée (fuites, dommages), Remplacer immédiatement toute pièce endommagée, Voir si la courroie de direction assistée n'est pas coupée,fissurée, excessivement usés, huileuse ou mal tendue. Remplacer ou régler s'il y a lieu. 6ZF070P1-AU o Arbres de roue et soufflets Vérifier les arbres de roue, les soufflets et les colliers (fissures, détérioration, dommages), Remplacer toute pièce endommagée et regarnirde graisse si nécessaire. 6ZF070Q1-AU
o Réfrigérant de climatisation Vérifier les conduites et raccords de climatisation (fuites, détérioration,dommages). Si nécessaire, vérifier le rendement de la climatisation selon les indications du manuel d'atelierconcerné.

6
MECANIQUE POUR TOUSEntretien par vos soins
6
COMPARTIMENT MOTEUR .............................................. 6-2
VERIFICATIONS GENERALES .................. ....................... 6-4
VERIFICATION DE L'HUILE MOTEUR ............................. 6-6
VERIFIER ET CHANGER LE LIQUIDE DE REFROIDISSEMENT ...................................................... 6-9
REMPLACEMENT DU FILTRE A AIR ............................6-11
ESSUIE-GLACE DE PARE-BRISE BALAIS ...................6-12
REMPLIR LE RESERVOIR DU LAVE-GLACE ............... 6-14
VERIFIER LE LIQUIDE DE BOITE (AUTOMATIQUE) ... 6-15
VERIFIER LES FREINS .................................................. 6-18
ENTRETIEN DU CONDITIONNEMENT D'AIR ................6-19
CHANGEMENT DU FILTRE DU CLIMATISEUR ............6-20
CONTROLE ET REMPLACEMENT DES FUSIBLES ..... 6-21
CONTROLER DE LA BATTERIE .................................... 6-24
CONTROLE DES VENTILATEURS DE REFROIDISSEMENT .................................................... 6-26
NIVEAU DU LIQUIDE DE LA SERVODIRECTION ........ 6-27
EVACUATION DE L'EAU DU FILTRE
A CARBURANT ............................................................ 6-28
REGLAGE DU FAISCEAU DE PROJECTEUR ..............6-29
REMPLACEMENT DE LA LAMPE .................................. 6-31
WATTAGES DES LAMPES ............................................ 6-39
DESCRIPTION DU PANNEAU DE FUSIBLES ...............6-40

6ENTRETIEN PAR VOS SOINS
2
1. Bouchon du réservoir à liquiderefroidissement ........................... 6-9
2. Réservoir du système d'assistance de direction .............................. 6-27
3. Bouchon de remplissage d'huile moteur ........................................ 6-8 OCM055100L
ATTENTION:
Lors de la vérification ou de l'entretien du moteur, vousdevez manier avec précaution les outils et autres objets lourds afin de ne pasendommager le couvercle en plastique du moteur.!
4. Réservoir du liquide de frein .. 6-18
5. Filtre à air ................................. 6-11
6. Boîter de fusibles et de
relais ......................................... 6-21
7. Bouchon du réservoir de
lave-glace ................................. 6-148. Bouchon du radiateur ..............
6-11
9. Jauge de niveau d'huile du moteur ........................................ 6-7
10. Jauge de la transmission automatique ............................. 6-15
11. Batterie ..................................... 6-24

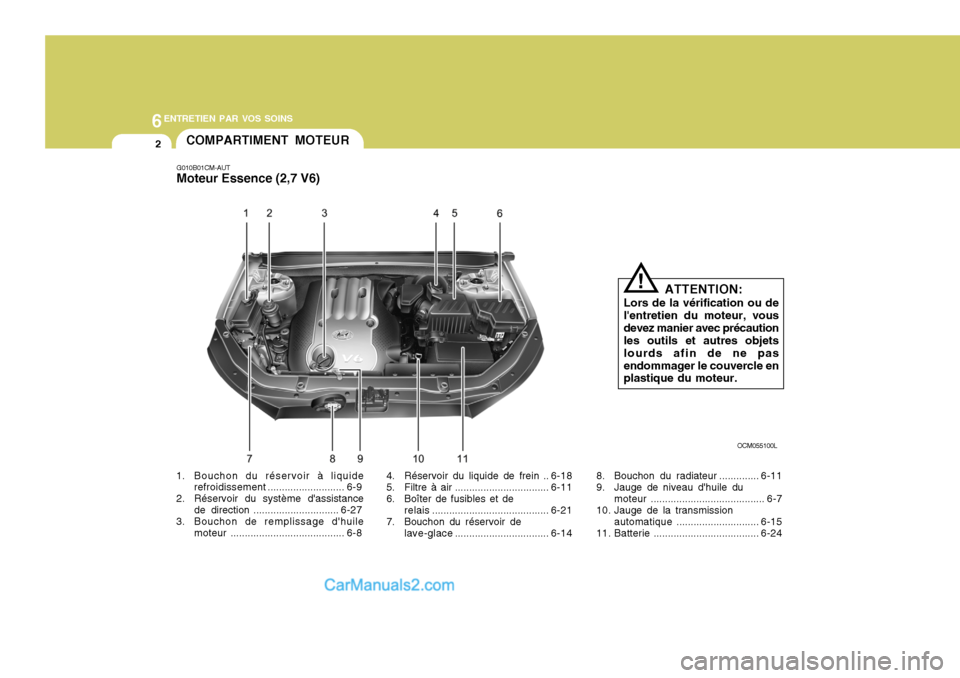

COMPARTIMENT MOTEUR
G010B01CM-AUT Moteur Essence (2,7 V6)

6
ENTRETIEN PAR VOS SOINS
3
G010C01CM-GUT Moteur Diesel (2,2 CRDi)
OCM055001L
1. Bouchon du réservoir à liquide de refroidissement ........................... 6-9
2. Boîter de fusibles et de relais ......................................... 6-21
3. Filtre du carburant .................... 6-28
4. Bouchon de remplissage d'huile moteur ............................. 6-8
ATTENTION:
Lors de la vérification ou de l'entretien du moteur, vous devez manier avec précaution les outils et autres objetslourds afin de ne pas endommager le couvercle en plastique du moteur.!
5. Réservoir du liquide de frein ...................................... 6-18
6. Filtre à air .................................. 6-11
7. Bouchon du réservoir de lave-glace ................................. 6-14
8. Réservoir du système d'assistance de direction .................................... 6-279. Bouchon du radiateur .............. 6-11
10. Jauge de niveau d'huile
du moteur .................................... 6-7
11. Jauge de la transmission automatique (véhicules à boîteautomatique) ............................. 6-15
12. Batterie ...................................... 6-24

6ENTRETIEN PAR VOS SOINS
4VERIFICATIONS GENERALES
o Fonctionnement du système dechauffage/ventilation (et du conditionnement d'air, le caséchéant)
o Etat et fonctionnement de la direc- tion
o Etat et fonctionnement du rétroviseur
o Fonctionnement des indicateurs de
direction
o Fonctionnement de la pédale
d'accélérateur
o Fonctionnement des freins, y compris frein à main
o Fonctionnement de la boîte manuelle, y compris de l'embrayage
o Fonctionnement de la boîte automatique, y compris mécanisme"Park"
o Etat et fonctionnement des réglages de siège
o Etat et fonctionnement des ceintures de sécurité
o Fonctionnement des pare-soleil
Si vous remarquez qu'un élément ne
fonctionne pas, ou semble ne pasfonctionner correctement, faites appel à votre distributeur Hyundai en casde besoin.
G020A01A-AUT Compartiment moteur Les points suivants sont à vérifier
régulièrement:
o Niveau et état de l'huile moteur
o Niveau et état du liquide de boîte
de vitesse
o Niveau du liquide de frein
o Niveau du liquide de refroidissement
o Niveau du liquide du lave-glace
o Etat de la courroie d'entraînement auxiliaire
o Etat de la conduite du liquide de refroidissement
o Pertes de liquides (sur et sous les composants)
o Etat et niveau de liquide de direc- tion assistée
o Etat de pression des pneus
(y compris roue de secours) ZG020C1-AU Extérieur du véhicule Les points suivants sont à vérifier
tous les mois:
o Etat et aspect d'ensemble
o Etat de l'élément du filtre à air
o Etat des roues et serrage des
écrous
o Etat du système d'échappement
o Etat et fonctionnement des phares et feux
o Etat du pare-brise
o Etat des balais d'essuie-glace
o Etat et corrosion de la peinture
o Pertes de liquide
o Etat des serrures de portière et du
capot
ZG020D1-AU Intérieur du véhicule Les points suivants sont à vérifier
avant de prendre la route:
o Fonctionnement des phares et feux
o Fonctionnement des essuie-glace
o Fonctionnement de l'avertisseur sonore
