2007 Hyundai Santa Fe Manual do proprietário (in Portuguese)

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
32
OCM055014L

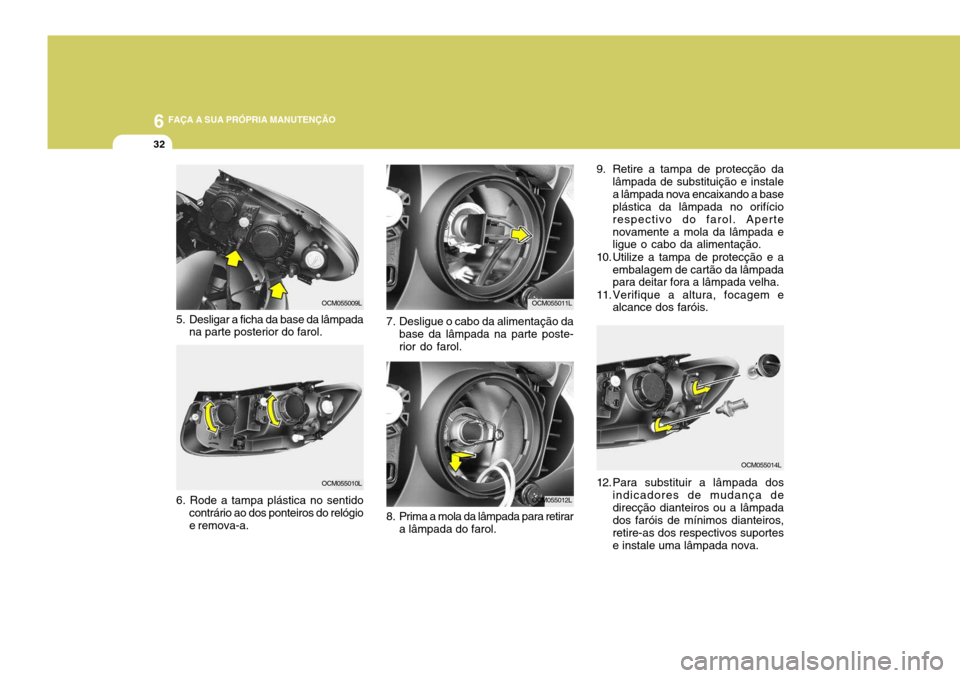

9. Retire a tampa de protecção da
lâmpada de substituição e instale a lâmpada nova encaixando a base plástica da lâmpada no orifício respectivo do farol. Apertenovamente a mola da lâmpada e ligue o cabo da alimentação.
10. Utilize a tampa de protecção e a embalagem de cartão da lâmpadapara deitar fora a lâmpada velha.
11.Verifique a altura, focagem e alcance dos faróis.
12. Para substituir a lâmpada dos indicadores de mudança de direcção dianteiros ou a lâmpada dos faróis de mínimos dianteiros, retire-as dos respectivos suportese instale uma lâmpada nova.
OCM055011L
7. Desligue o cabo da alimentação da base da lâmpada na parte poste- rior do farol.
OCM055012L
8. Prima a mola da lâmpada para retirar a lâmpada do farol.
5. Desligar a ficha da base da lâmpada na parte posterior do farol.
OCM055009L
OCM055010L
6. Rode a tampa plástica no sentido contrário ao dos ponteiros do relógio e remova-a.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
33

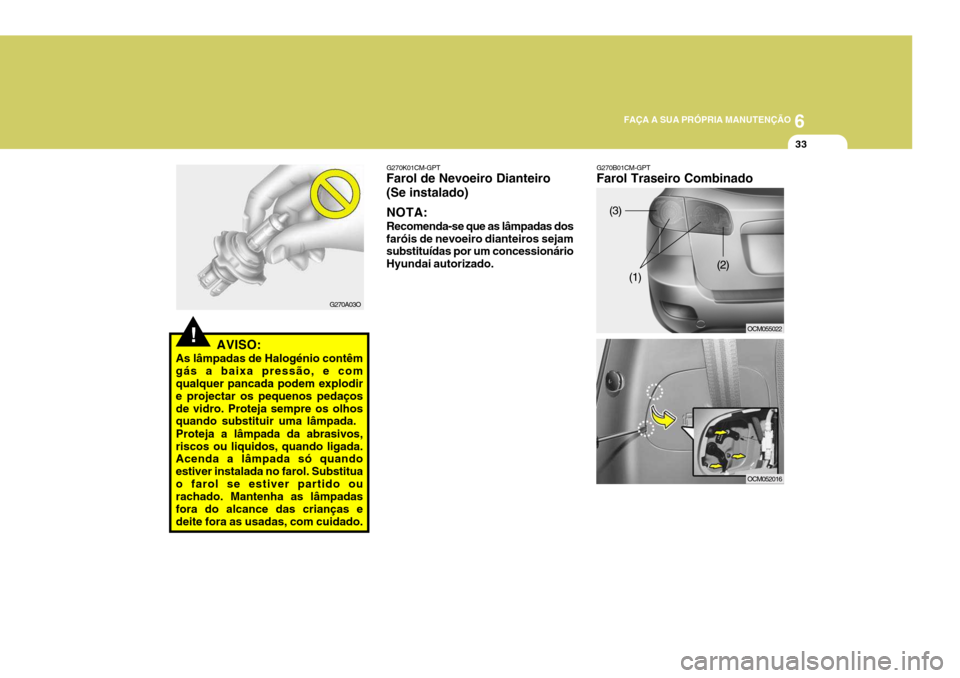

!AVISO:
As lâmpadas de Halogénio contêm gás a baixa pressão, e com qualquer pancada podem explodir e projectar os pequenos pedaçosde vidro. Proteja sempre os olhos quando substituir uma lâmpada. Proteja a lâmpada da abrasivos, riscos ou liquidos, quando ligada. Acenda a lâmpada só quando estiver instalada no farol. Substituao farol se estiver partido ou rachado. Mantenha as lâmpadas fora do alcance das crianças edeite fora as usadas, com cuidado.
G270A03O G270K01CM-GPT
Farol de Nevoeiro Dianteiro (Se instalado)
NOTA: Recomenda-se que as lâmpadas dos
faróis de nevoeiro dianteiros sejam substituídas por um concessionário Hyundai autorizado. G270B01CM-GPT Farol Traseiro Combinado
OCM055022
(3)
(1) (2)
OCM052016

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
34

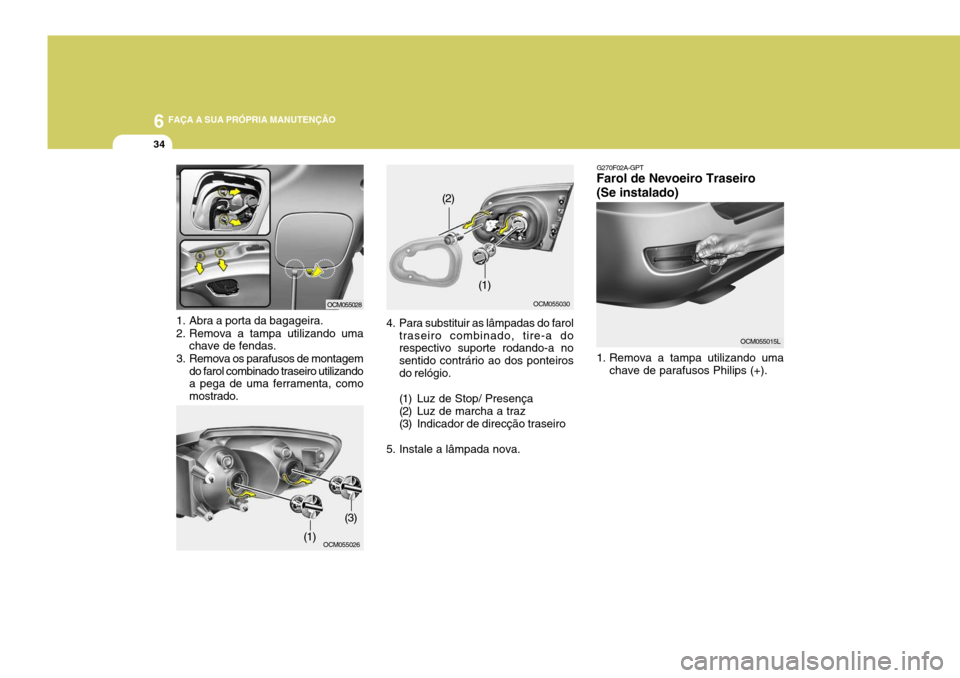

1. Abra a porta da bagageira.
2. Remova a tampa utilizando uma
chave de fendas.
3. Remova os parafusos de montagem do farol combinado traseiro utilizando a pega de uma ferramenta, como mostrado. 4. Para substituir as lâmpadas do farol
traseiro combinado, tire-a do respectivo suporte rodando-a no sentido contrário ao dos ponteirosdo relógio.
(1) Luz de Stop/ Presença
(2) Luz de marcha a traz
(3) Indicador de direcção traseiro
5. Instale a lâmpada nova. G270F02A-GPT
Farol de Nevoeiro Traseiro (Se instalado)
1. Remova a tampa utilizando uma
chave de parafusos Philips (+).
OCM055015L
OCM055028
OCM055026
OCM055030
(1) (1)
(2)
(3)

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
35

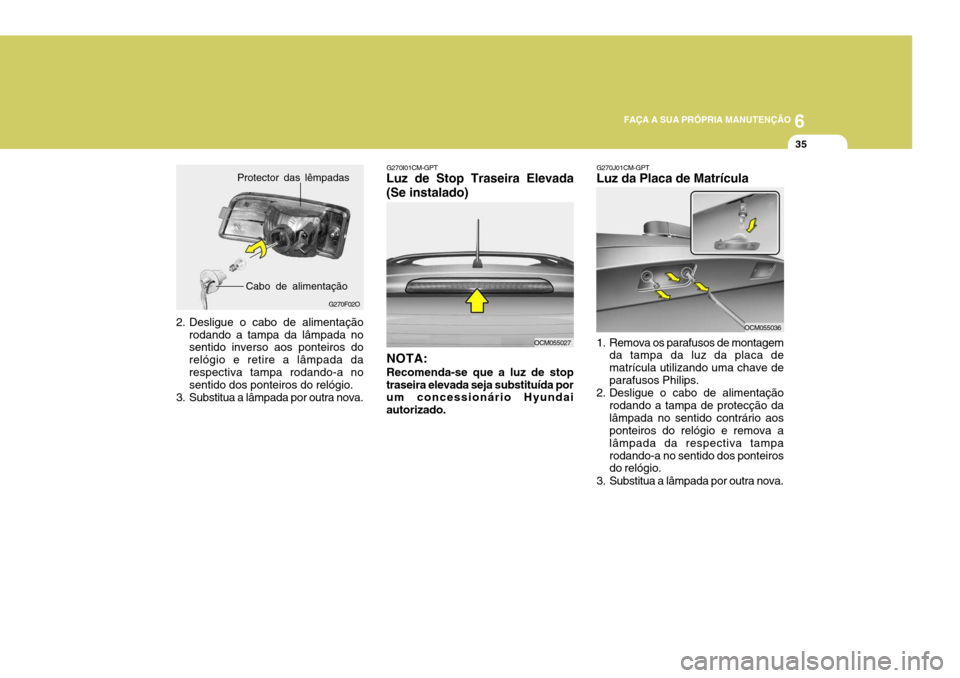

2. Desligue o cabo de alimentação rodando a tampa da lâmpada no sentido inverso aos ponteiros do relógio e retire a lâmpada darespectiva tampa rodando-a no sentido dos ponteiros do relógio.
3. Substitua a lâmpada por outra nova.
G270F02O
Protector das lêmpadas
Cabo de alimentação G270I01CM-GPT
Luz de Stop Traseira Elevada (Se instalado)
NOTA: Recomenda-se que a luz de stop
traseira elevada seja substituída por um concessionário Hyundai autorizado.
OCM055027 G270J01CM-GPT Luz da Placa de Matrícula
1. Remova os parafusos de montagem
da tampa da luz da placa de matrícula utilizando uma chave deparafusos Philips.
2. Desligue o cabo de alimentação
rodando a tampa de protecção dalâmpada no sentido contrário aos ponteiros do relógio e remova a lâmpada da respectiva tamparodando-a no sentido dos ponteiros do relógio.
3. Substitua a lâmpada por outra nova.
OCM055036

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
36
G270E01A-GPT

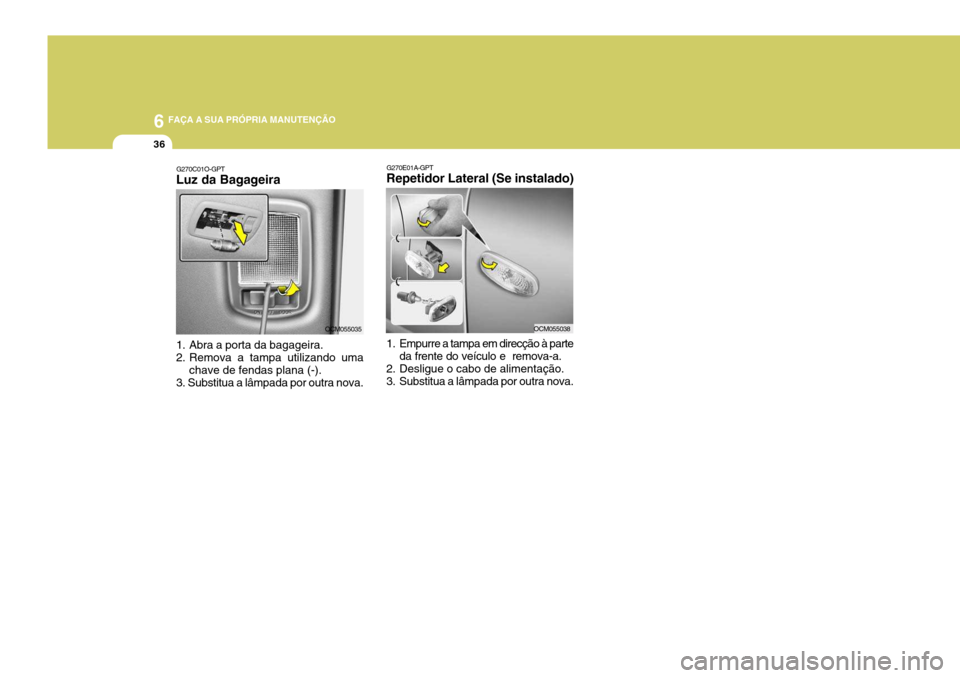

Repetidor Lateral (Se instalado)
1. Empurre a tampa em direcção à parte
da frente do veículo e remova-a.
2. Desligue o cabo de alimentação.
3. Substitua a lâmpada por outra nova.
OCM055038
G270C01O-GPT
Luz da Bagageira
OCM055035
1. Abra a porta da bagageira.
2. Remova a tampa utilizando uma chave de fendas plana (-).
3. Substitua a lâmpada por outra nova.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
37
G270G01O-GPT

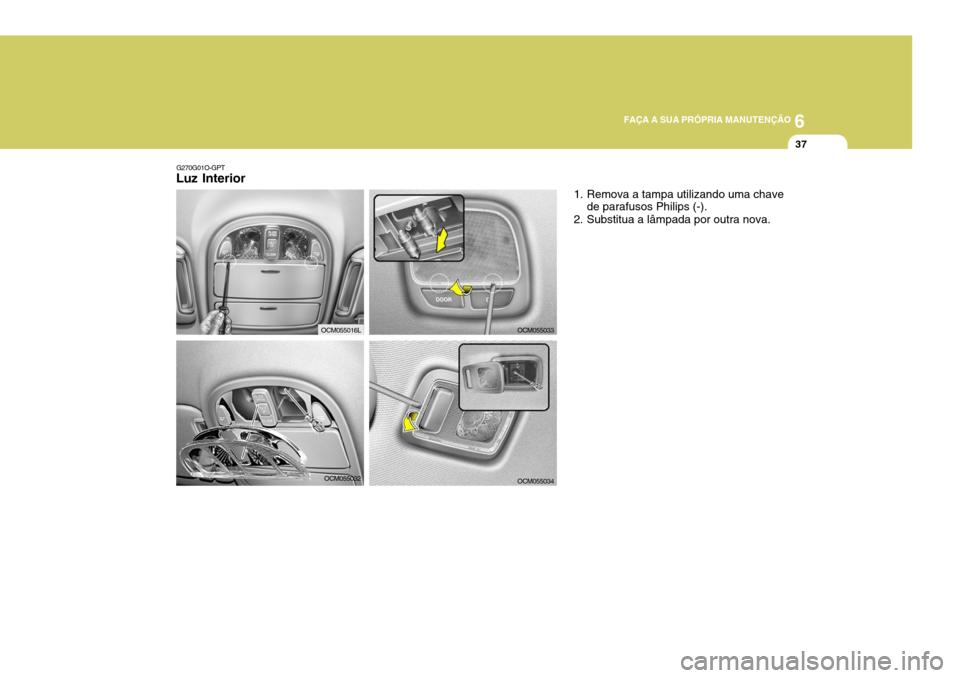

Luz Interior
1. Remova a tampa utilizando uma chavede parafusos Philips (-).
2. Substitua a lâmpada por outra nova.
OCM055032
OCM055033
OCM055034
OCM055016L

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
38
G270E02L
HTB284
3. Desligue o cabo de alimentação.
G270H01O-GPT

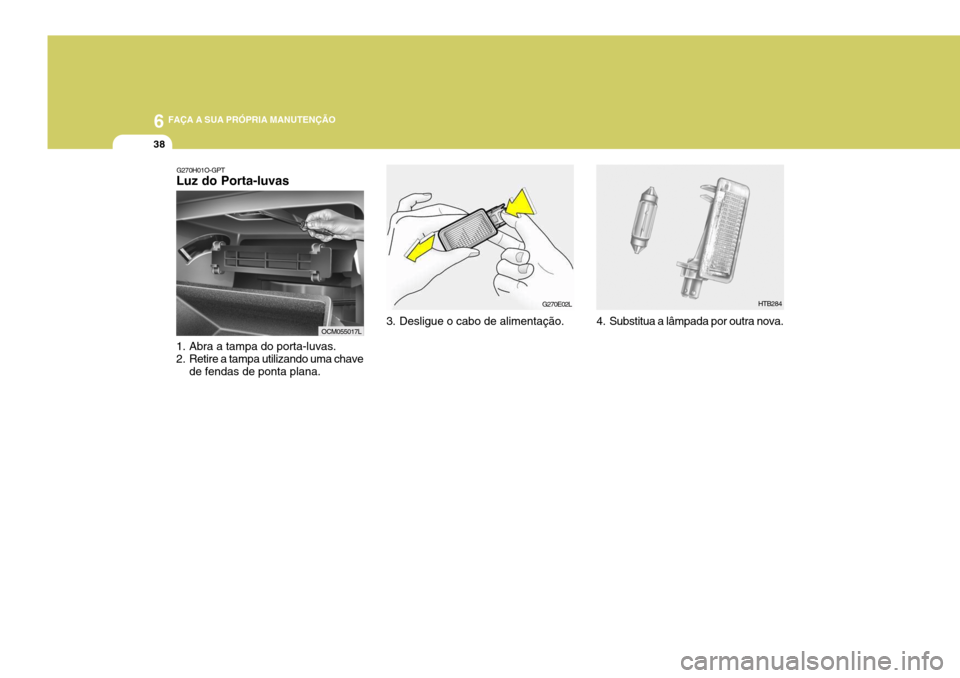

Luz do Porta-luvas
1. Abra a tampa do porta-luvas.
2. Retire a tampa utilizando uma chave
de fendas de ponta plana. OCM055017L
4. Substitua a lâmpada por outra nova.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
39

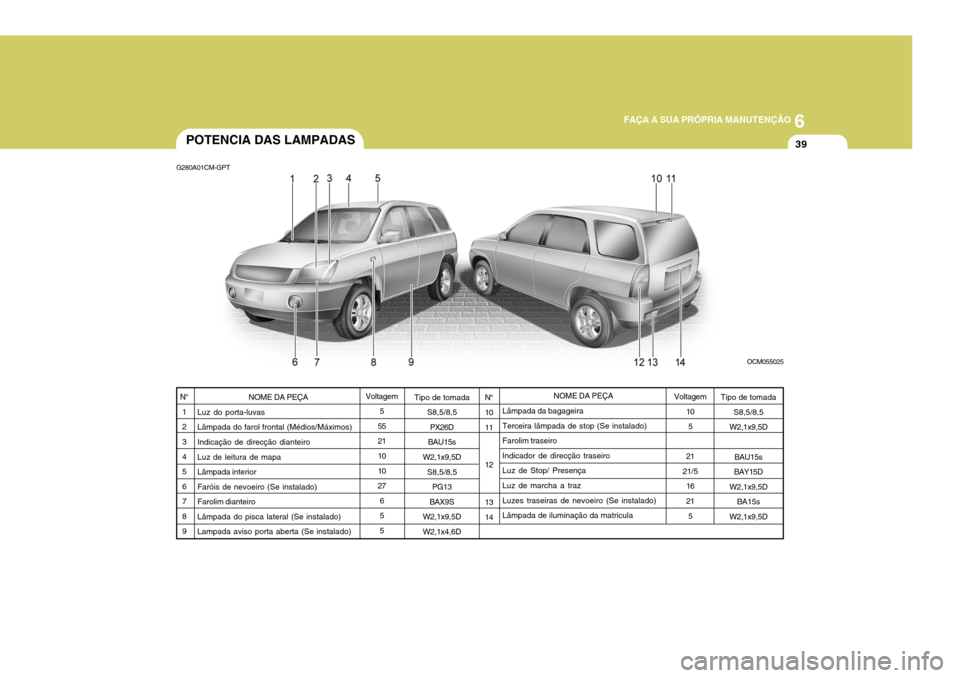

NOME DA PEÇA
Luz do porta-luvas Lâmpada do farol frontal (Médios/Máximos)Indicação de direcção dianteiro Luz de leitura de mapa Lâmpada interiorFaróis de nevoeiro (Se instalado)Farolim dianteiroLâmpada do pisca lateral (Se instalado)Lampada aviso porta aberta (Se instalado)
N°
123 4 56789POTENCIA DAS LAMPADAS
Voltagem5
55 21 10 1027 655
G280A01CM-GPT
Voltagem105
21
21/5 16 21
5
N°10 11 1213 14
OCM055025
NOME DA PEÇA
Lâmpada da bagageira Terceira lâmpada de stop (Se instalado)Farolim traseiroIndicador de direcção traseiroLuz de Stop/ PresençaLuz de marcha a traz Luzes traseiras de nevoeiro (Se instalado) Lâmpada de iluminação da matriculaTipo de tomada S8,5/8,5
W2,1x9,5D
BAU15s
BAY15D
W2,1x9,5D
BA15s
W2,1x9,5D
Tipo de tomada
S8,5/8,5
PX26D
BAU15s
W2,1x9,5D
S8,5/8,5 PG13
BAX9S
W2,1x9,5D W2,1x4,6D
