6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
16
!
G110D02CM-GPT
Para verificar o nível de fluído da caixa automática
G110C01CM-GPT Capacidade do óleo da caixa: Vernas página 9-4
AVISO:
O nível do oleo da caixa deverá ser verificado quando o motor se encontra na temperatura normal defuncionamento. Isto significa que o motor, o radiador, o sistema de escape, etc. estão muito quentes,pelo que deverá tomar as maiores precauções, para não se queimar.
OCM055006
Mantenha o veículo a nível do chão
com o travão de mão aplicado e verifique o nível do fluido seguindo os seguintes procedimentos. 1. Coloque a alavanca selectora de velocidades na posição N (Neutral – ponto morto) e certifique-se de queo motor está a trabalhar ao ralenti. 2. Depois da transmissão estar
suficientemente aquecida(temperatura do fluido 70~80°C (158~176°F), por exemplo o equivalente a cerca de 10 minutosde condução normal, faça passar a alavanca selectora de velocidades por todas as posições e, emseguida, coloque a alavanca selectora de velocidades na posição “N (Neutral - ponto morto) ou naposição P (Park - estacionamento)”.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
17
!!AVISO:
A ventoinha do radiador é controlada
pela temperatura do refrigerante do motor e pode algumas vezesfuncionar mesmo despois de desligada a chave na ignição. Use de extremo cuidado quandotrabalhar junto das pás da ventoínha, para não ser ferido por uma das lâminas das pás da ventoínha.Quando a temperatura diminui, a ventoínha desliga automáticamente, o que é normal. AVISO (Apenas motores
Diesel):
Nunca trabalhe no sistema de injecção quando o motor estiver a trabalhar ou durante os primeiros 30 segundos depois de ter paradoo motor. A bomba de alta pressão, a rampa de injecção, os injectores e as tubagens de alta pressão contêmcombustível a alta pressão mesmo depois do motor ter parado. O jacto de combustível originado por uma fuga de combustível pode provocar ferimentos graves, se entrar emcontacto com o corpo. Pessoas que utilizem pacemakers não se devem aproximar a menos de 30cm daECU ou da cablagem do motor quando o motor está a trabalhar, uma vez que as correntes no sistemade Common Rail produzem cam- pos magnéticos de intensidade considerável.
OCM055037L
Fluid level should be within "75
°C"
range
3. Certifique-se de que o nível do fluido está no intervalo com a indicação “75°C” no indicador de nível. Se o nível do fluido estiver abaixo desta indicação, adicione o fluidoespecificado através do orifício de enchimento. Se o nível do fluido estiver acima desta indicação, dreneo fluido em excesso através do orifício de drenagem.
4. Se o nível do fluido for verificado com o motor a frio (temperatura do fluido 20~30°C (68~86°F) adicionefluido até à linha com a indicação “25°C” e, em seguida, verifique novamente o nível do fluidoseguindo a descrição do passo 2 acima.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
18
G120D01CM-APT
Para verificar o nível do óleo
É normal que o nível do fluido dos
travões desça um pouco à medida que as pastilhas dos travões se vão desgastando.
O nível de óleo de travões deverá ser
verificado periódicamente. O níveldeverá estar entre as marcas “MIN” e “MAX” inscrita de lado no reservatório.Se o nível estiver no “MIN” ou abaixo dessa marca, ateste cuidadosamente até atingir a marca “MAX”. Não enchademasiado. OCM055014
VERIFICAÇÃO DOS TRAVÕES
!
G120A01A-APT
CUIDADO:
Porque os travões são essenciais para o funcionamento seguro daviatura, suge-rimos que estes sejam verificados e inspeccionados pelo Serviço deAssistência HYUNDAI. Os travões deverão ser verificados e inspeccionados quanto a desgastenos intervalos especificados no programa de manutenção do veículo Secção 5.
! G120B01A-APT
Verificação do nível do óleo dos travões
AVISO:
Use precaução quando manejar o óleo de travões. Este ao entrar em contacto com os olhos podecausar graves problemas. Danificará também a pintura do seu carro se não fôr removidoimediatamente. G120C02A-APT
Óleo de travões recomendado
Use apenas óleo hidráulico de travões, que satisfaça as especificações DOT3 ou DOT 4. Siga as instruções impressas na embalagem.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
19
Para adicionar òleo, limpar primeiro alguma sujidade que possa existir, seguidamente retire a tampa do reservatório. Lentamente, acrescenteo óleo. Não encha demasiado. Coloque a tampa com cuidado e aperte firmemente.
!
G120E02A-APT
Atestar o oleo dos travões
AVISOS:
Manuseie cuidadosamente o óleo
dos travões. Pode afectar a sua visão se este atingir os olhos. Usesó óleo DOT 3 ou DOT 4 em embalagem selada. Não deixe o reservatório aberto mais do que otempo suficiente para o encher. Isso evitará que caia sujidade ou húmidade que poderá danificar osistema de travões e causar o mau funcionamento dos mesmos.
CUIDADOS A TER COM O AR CONDICIONADO
G140A01A-APT
Mantenha o condensador limpo
O condensador do Ar Condicionado
(e o radiador do motor) deverão ser verificados periódicamente, por causa da acumulação da sujidade, insectosmortos, folhas, etc. Isso pode interferir com a eficiência da refrigeração. A limpeza deve fazer-se com umaescova e depois aplicar água com uma mangueira, tudo com o maior cuidado para evitar danos naslâminas.
!
SG140C1-FP
Verificação do refrigerante
1. Ponha o motor a trabalhar ao ralenti
acelerado durante alguns minutos e com o ar condicionado ajustado para uma das posições de maiorfrio.
2. Abra o capot e verifique através da
janelinha no topo do secador do ar condicionado (um cilindro preto, perto do condensador). Se existirespuma ou bolhas de ar contínuas, o refrigerante está abaixo do nível e deverá ser recarregado peloServiço de Assistência HYUNDAI.
CUIDADO:
Pôr o ar condicionado a funcionar
por períodos largos com orefrigerante abaixo do nível, podedanificar o compressor.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
20
SG140D1-FP Lubrificação Para lubrificar o compressor e os vedantes do sistema, o ar condicionado deverá ser posto a trabalhar semanalmente,pelo menosdurante 10 minutos. Isto é particularmente importante durante o Inverno, quando o sistema do arcondicionado não é usado.SUBSTITUA O FILTRO DO SISTEMA DE CLIMATIZAÇÃO
B145A01CM-GPT
(Para o Evaporador e Ventilador)(Se instalado)
O filtro do ar do sistema de climatização
está situado na parte da frente da unidade do evaporador por trás do porta-luvas. Este filtro ajuda a reduzira quantidade de poluentes que entram no interior do automóvel.
1. Abra o porta-luvas e retire os pinos de regulação existentes de ambos os lados do porta-luvas.
2. Puxe a fita de retenção existente no
lado direito do porta-luvas através do orifício.
3. Desça totalmente o porta-luvas.
OCM055010
OCM055009

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
21
4. Puxe para fora o filtro do ar do
sistema de climatização puxando os ganchos existentes de ambos os lados. OCM055011
OCM055012
5. Substitua o filtro do sistema de
climatização levantando-o.
6. A instalação deverá ser feita por ordem inversa da desmontagem. HNF2165
VERIFICANDO E SUBSTITUINDO OS FUSÍVEIS
G200A01A-APT
Substituição de um Fusível prin-cipal
Um fusível pode derreter devido a
uma sobrecarga eléctrica. Isto provém de um circuito eléctrico que se queima. (Pode ser provocado por uma passagem excessiva de corrente). Seisto acontecer muitas vezes, deverá ser visto pelo Serviço de Assistência HYUNDAI para determinar a causada anomalia, reparar o sistema e substituir o fusível. Os fusíveis principais, estão localizados junto àbateria, de muito fácil acesso para inspecção. OCM054003

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
22
CUIDADO:
Quando substituir um fusível prin- cipal, utilize apenas outro da mesma capacidade ou mesmo in- ferior. Nunca aplique um pedaçode fio ou um fusivel de maior capacidade. Isso poderia dar origem a graves avarias econstituiría risco de incêndio.
!
ZG200B1-AP
Substituição dos fusíveis dos acessórios A caixa de fusíveis para os faróis ou
outros acessórios eléctricos encontra- se na parte inferior do tablier, no lado do condutor. No interior da caixa de fusíveis, encontrará uma lista doscircuitos protegidos pelos fusíveis. Se alguma das luzes ou outro acessório não funciona, pode-se ter queimadoum fusível. Se o fusível se queimou, verá que o fio de metal, no interior do fusível se encontra queimada. Sesuspeita de fusível queimado, proceda da seguinte forma:
OCM054002 1. Desligue a ignição e todos os outros
interruptores.
2. Abra a caixa de fusíveis e examine cada um deles. Tire os fusíveis um a um, puxando-os para si (umapequena pinça para fusíveis encontra-se dentro da caixa, para simplificar esta operação).
3. Verifique todos os fusíveis, mesmo
que tenha encontrado um quelhe pareça queimado.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
23
4. Substitua o fusível queimado,

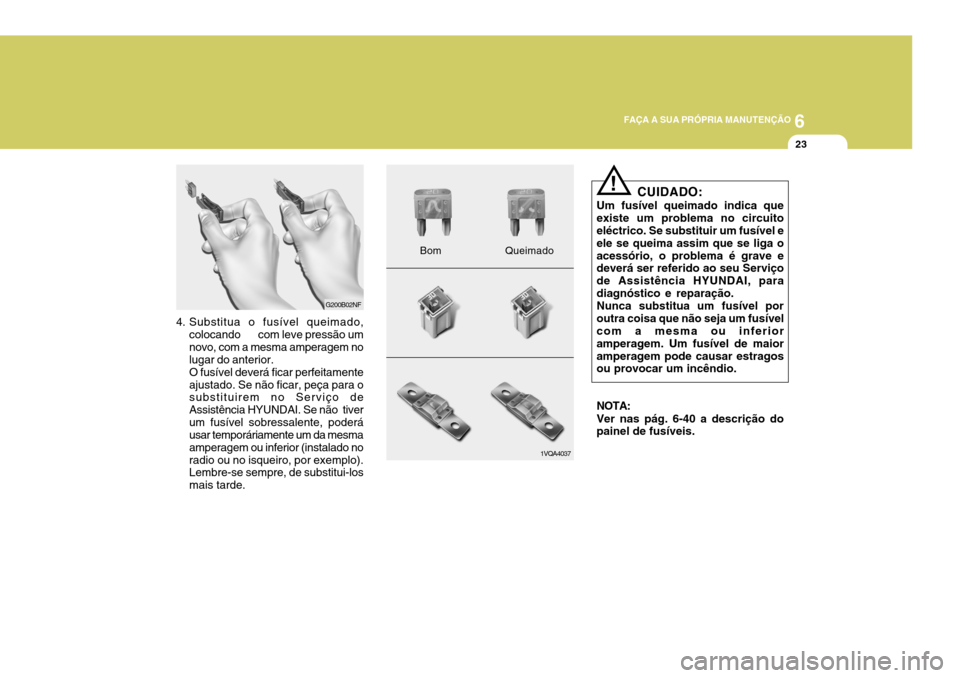

colocando com leve pressão um novo, com a mesma amperagem no lugar do anterior. O fusível deverá ficar perfeitamenteajustado. Se não ficar, peça para o substituirem no Serviço de Assistência HYUNDAI. Se não tiverum fusível sobressalente, poderá usar temporáriamente um da mesma amperagem ou inferior (instalado noradio ou no isqueiro, por exemplo). Lembre-se sempre, de substitui-los mais tarde. G200B02NF
!
CUIDADO:
Um fusível queimado indica que existe um problema no circuito eléctrico. Se substituir um fusível e ele se queima assim que se liga oacessório, o problema é grave e deverá ser referido ao seu Serviço de Assistência HYUNDAI, paradiagnóstico e reparação.Nunca substitua um fusível poroutra coisa que não seja um fusível com a mesma ou inferior amperagem. Um fusível de maioramperagem pode causar estragos ou provocar um incêndio. NOTA: Ver nas pág. 6-40 a descrição do painel de fusíveis.
1VQA4037
Bom Queimado
