2007 Hyundai Matrix Manual do proprietário (in Portuguese)

5

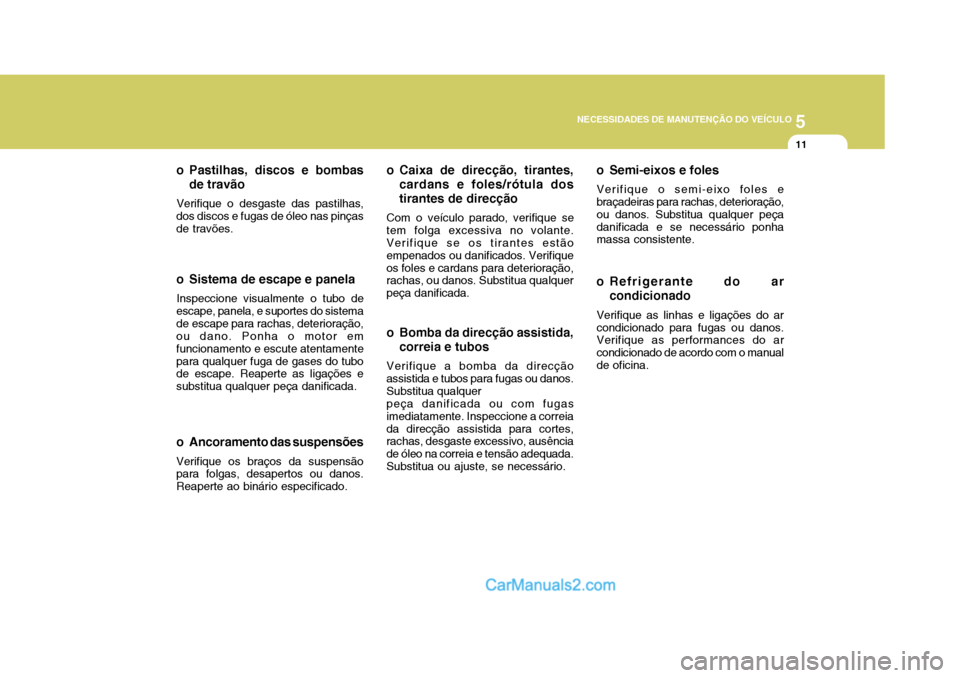

NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
11
o Ancoramento das suspensões Verifique os braços da suspensão para folgas, desapertos ou danos. Reaperte ao binário especificado.
o Pastilhas, discos e bombas
de travão
Verifique o desgaste das pastilhas,
dos discos e fugas de óleo nas pinçasde travões.
o Sistema de escape e panela
Inspeccione visualmente o tubo de
escape, panela, e suportes do sistema de escape para rachas, deterioração, ou dano. Ponha o motor em funcionamento e escute atentamentepara qualquer fuga de gases do tubo de escape. Reaperte as ligações e substitua qualquer peça danificada. o Caixa de direcção, tirantes,
cardans e foles/rótula dos tirantes de direcção
Com o veículo parado, verifique se
tem folga excessiva no volante. Verifique se os tirantes estão empenados ou danificados. Verifiqueos foles e cardans para deterioração, rachas, ou danos. Substitua qualquer peça danificada.
o Bomba da direcção assistida,
correia e tubos
Verifique a bomba da direcção
assistida e tubos para fugas ou danos. Substitua qualquer
peça danificada ou com fugas
imediatamente. Inspeccione a correiada direcção assistida para cortes, rachas, desgaste excessivo, ausência de óleo na correia e tensão adequada.Substitua ou ajuste, se necessário. o Semi-eixos e foles
Verifique o semi-eixo foles e braçadeiras para rachas, deterioração, ou danos. Substitua qualquer peçadanificada e se necessário ponha massa consistente.
o Refrigerante do ar condicionado
Verifique as linhas e ligações do ar condicionado para fugas ou danos. Verifique as performances do ar condicionado de acordo com o manualde oficina.

6

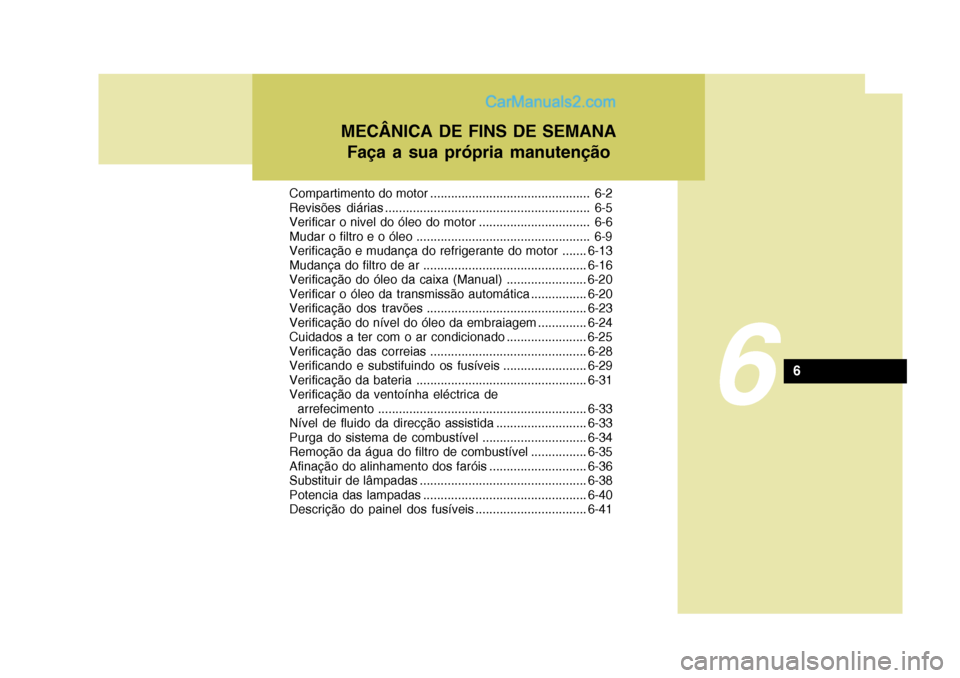

6
Compartimento do motor .............................................. 6-2
Revisões diárias ........................................................... 6-5
Verificar o nivel do óleo do motor ................................ 6-6
Mudar o filtro e o óleo .................................................. 6-9Verificação e mudança do refrigerante do motor.......6-13
Mudança do filtro de ar ............................................... 6-16
Verificação do óleo da caixa (Manual) ... .................... 6-20
Verificar o óleo da transmissão automá tica................ 6-20
Verificação dos travões .............................................. 6-23
Verificação do nível do óleo da embr aiagem.............. 6-24
Cuidados a ter com o ar condicionado ....................... 6-25
Verificação das correias ............................................. 6-28
Verificando e substifuindo os fusíveis ........................6-29
Verificação da bat eria................................................. 6-31
Verificação da ventoínha eléctrica de arrefecim ento ............................................................ 6-33
Nível de fluido da direcção assistida .......................... 6-33
Purga do sistema de combustível .............................. 6-34
Remoção da água do filtro de combu stível ................6-35
Afinação do alinhamento dos faróis ............................6-36
Substituir de lâmpadas................................................ 6-38
Potencia das lampadas ............................................... 6-40
Descrição do painel dos fusíveis ................................ 6-41
MECÂNICA DE FINS DE SEMANA
Faça a sua própria manutenção

6FAÇA A SUA PRÓPRIA MANUTENÇÃO
2
1. Filtro de ar
2. Tampão do depósito do óleo do
motor
3. Depósito óleo dos travões e da embraiagem (Se instalado)
4. Interruptor Automático de corte de
combustível 5. Caixa de relés
6. Depósito do óleo direcção assistida
7. Vareta de nível de óleo do motor
8. Cobertura do motor
9. Depósito do refrigerante do motor
10. Tampão do radiador
11. Vareta do nível de caixa automática
(Só caixa automática)
12. Bateria
13. Depósito do liquido lava pára-brisas HFC5001

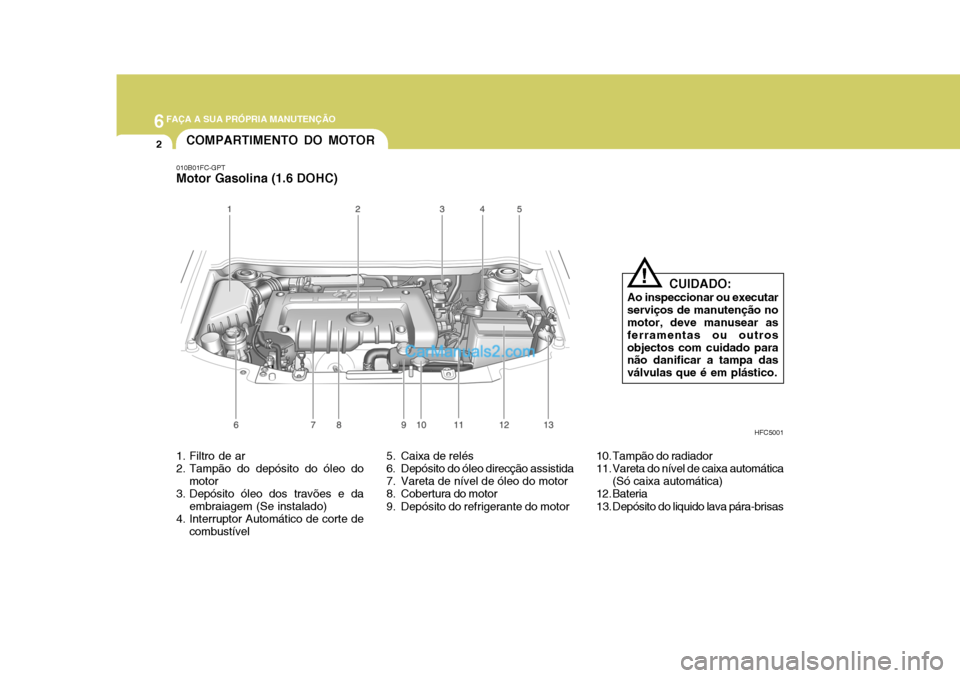

010B01FC-GPT Motor Gasolina (1.6 DOHC)
CUIDADO:
Ao inspeccionar ou executar
serviços de manutenção no motor, deve manusear as ferramentas ou outrosobjectos com cuidado para não danificar a tampa das válvulas que é em plástico.
!
COMPARTIMENTO DO MOTOR

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
3
6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
3
G010C01FC-GPT
Motor Gasolina (1.8 DOHC)
HFC003
1. Filtro de ar
2. Tampão do depósito do óleo do motor
3. Depósito óleo dos travões e da embraiagem (Se instalado)
4. Interruptor Automático de corte de combustível 5. Caixa de relés
6. Depósito do óleo direcção assistida
7. Vareta de nível de óleo do motor
8. Cobertura do motor
9. Depósito do refrigerante do motor
10.Tampão do radiador
11. Vareta do nível de caixa automática
(Só caixa automática)
12.Bateria
13.Depósito do liquido lava pára- brisas CUIDADO:
Ao inspeccionar ou executarserviços de manutenção no motor, deve manusear as ferramentas ou outros objectos com cuidado para não danificar a tampa dasválvulas que é em plástico.
!

6FAÇA A SUA PRÓPRIA MANUTENÇÃO
4
1. Filtro de ar
2. Tampão do depósito do óleo domotor
3. Depósito óleo dos travões e da embraiagem 4. Filtro do combustível
5. Caixa de relés
6. Depósito do óleo direcção assistida
7. Vareta de nível de óleo do motor G010E02FC
G010E02FC-GPT

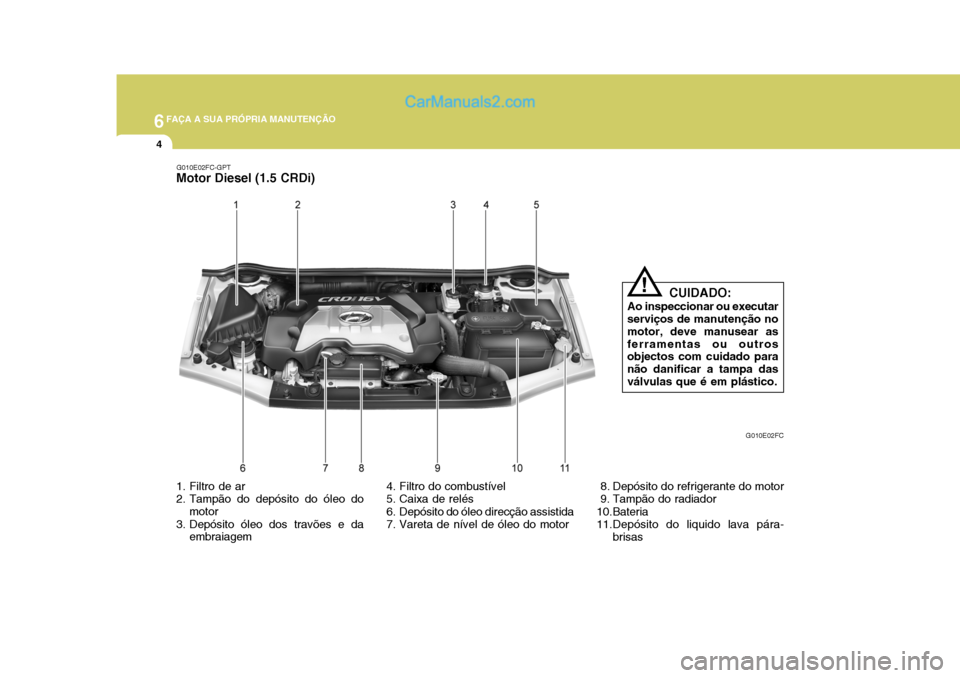

Motor Diesel (1.5 CRDi)
CUIDADO:
Ao inspeccionar ou executar
serviços de manutenção nomotor, deve manusear asferramentas ou outros objectos com cuidado para não danificar a tampa dasválvulas que é em plástico.
!
8. Depósito do refrigerante do motor
9. Tampão do radiador
10.Bateria
11.Depósito do liquido lava pára-
brisas

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
5
6
FAÇA A SUA PRÓPRIA MANUTENÇÃO

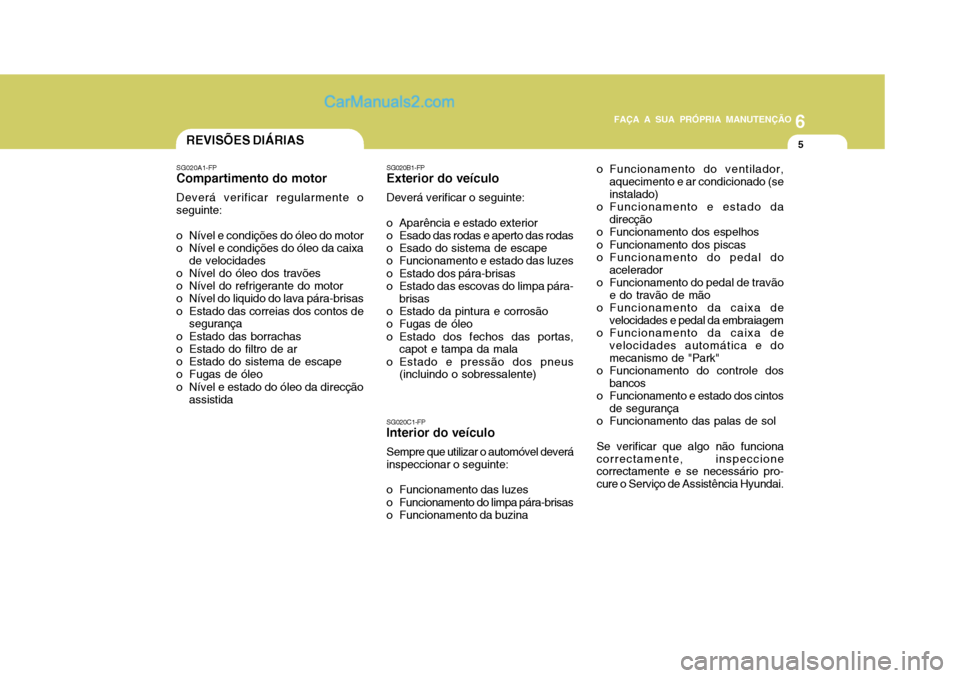

5REVISÕES DIÁRIAS
SG020A1-FP
Compartimento do motor
Deverá verificar regularmente o seguinte:
o Nível e condições do óleo do motor
o Nível e condições do óleo da caixa de velocidades
o Nível do óleo dos travões
o Nível do refrigerante do motor
o Nível do liquido do lava pára-brisas
o Estado das correias dos contos de segurança
o Estado das borrachas
o Estado do filtro de ar
o Estado do sistema de escape
o Fugas de óleo
o Nível e estado do óleo da direcção assistida o Funcionamento do ventilador,
aquecimento e ar condicionado (se instalado)
o Funcionamento e estado da
direcção
o Funcionamento dos espelhos
o Funcionamento dos piscas
o Funcionamento do pedal do
acelerador
o Funcionamento do pedal de travão e do travão de mão
o Funcionamento da caixa de velocidades e pedal da embraiagem
o Funcionamento da caixa de velocidades automática e do mecanismo de "Park"
o Funcionamento do controle dos bancos
o Funcionamento e estado dos cintos de segurança
o Funcionamento das palas de sol Se verificar que algo não funciona correctamente, inspeccione correctamente e se necessário pro- cure o Serviço de Assistência Hyundai.
SG020B1-FP
Exterior do veículo Deverá verificar o seguinte:
o Aparência e estado exterior
o Esado das rodas e aperto das rodas
o Esado do sistema de escape
o Funcionamento e estado das luzes
o Estado dos pára-brisas
o Estado das escovas do limpa pára-
brisas
o Estado da pintura e corrosão
o Fugas de óleo
o Estado dos fechos das portas, capot e tampa da mala
o Estado e pressão dos pneus (incluindo o sobressalente)
SG020C1-FP
Interior do veículo
Sempre que utilizar o automóvel deverá
inspeccionar o seguinte:
o Funcionamento das luzes
o Funcionamento do limpa pára-brisas
o Funcionamento da buzina

6FAÇA A SUA PRÓPRIA MANUTENÇÃO
6VERIFICAR O NIVEL DO ÓLEO DO MOTOR
G030A02O-GPT
Óleo recomendadoMotor Gasolina O óleo do motor é essencial ao funcionamento e serviço do motor. Aconselha-se que verifique o nível de óleo pelo menos uma vez por semana,em utilização normal do veículo e com maior frequência se efectuar uma viagem ou conduzir em condiçõesseveras. O óleo do motor deve satisfazer as seguintes classificações: API SJ, SL ou SUPERIOR, ILSAC GF-3 ou SUPERIOR G030B01JM
NOTA:
o Para uma maior economia de combustível é preferível utilizar óleo SAE 5W-20 (5W-30), ILSAC GF-3, independentemente de quaisquer opções regionais evariantes do motor.
o Se não estiver disponível um óleo
SAE 5W-20, ILSAC GF-3, deveráser utilizada a segunda opção recomendada para a correspondente gama detemperaturas de utilização. G030B03FC-GPT
Óleo recomendado Motor Diesel
O óleo é essencial ao bom
funcionamento e manutenção do mo- tor.
Sugere-se que verifique o óleo todos
os 500 km ou antes de iniciar uma viagem longa e com maior frequênciase costuma conduzir em condições rigorosas.
A qualidade do óleo deve corresponder
com a seguinte classificação.
Classe API : CH-4 ou superior Classe ACEA : B4 ou superior
G030B01A

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
7
6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
7
!

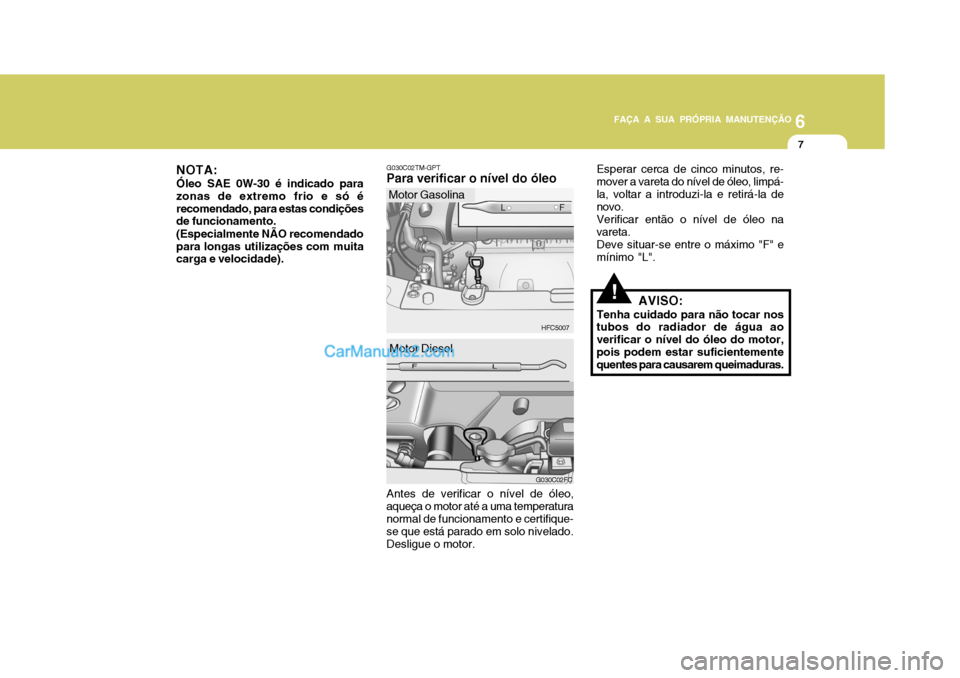

G030C02TM-GPT
Para verificar o nível do óleo
HFC5007
Motor Gasolina
G030C02FC
Motor Diesel
Antes de verificar o nível de óleo,
aqueça o motor até a uma temperatura normal de funcionamento e certifique- se que está parado em solo nivelado.Desligue o motor. AVISO:
Tenha cuidado para não tocar nos tubos do radiador de água ao verificar o nível do óleo do motor, pois podem estar suficientemente quentes para causarem queimaduras.
NOTA: Óleo SAE 0W-30 é indicado para zonas de extremo frio e só érecomendado, para estas condições de funcionamento. (Especialmente NÃO recomendado para longas utilizações com muita carga e velocidade).
Esperar cerca de cinco minutos, re- mover a vareta do nível de óleo, limpá-la, voltar a introduzi-la e retirá-la de novo. Verificar então o nível de óleo na vareta.Deve situar-se entre o máximo "F" emínimo "L".
