2007 Hyundai Matrix Manual do proprietário (in Portuguese)

CARACTERÍSTICAS DO SEU HYUNDAI1
83
1
83
1
83

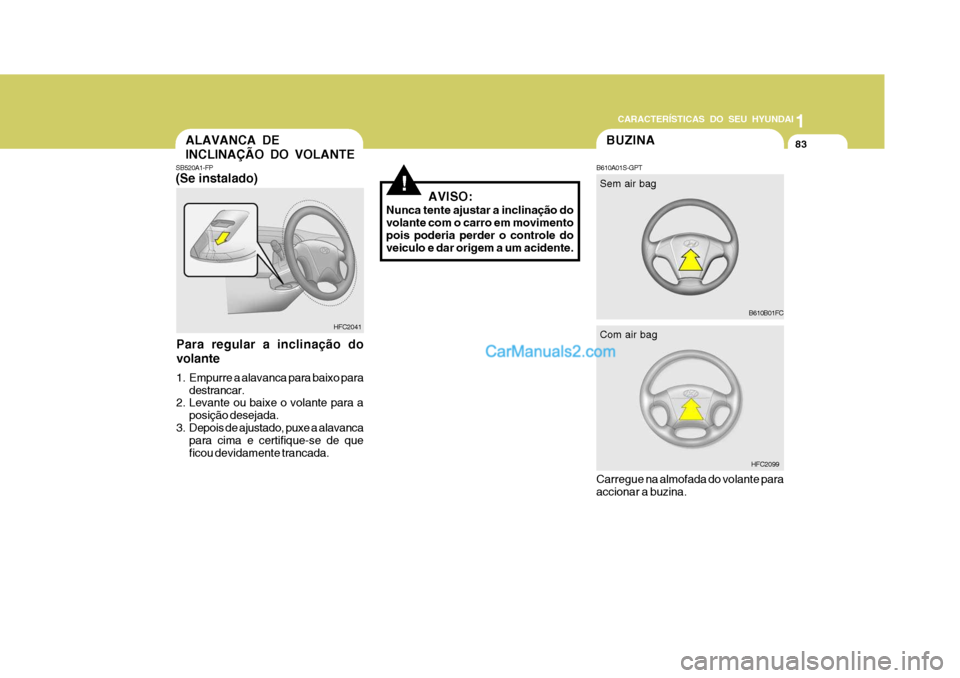

CARACTERÍSTICAS DO SEU HYUNDAI
BUZINA
B610A01S-GPT Carregue na almofada do volante para accionar a buzina. HFC2099
!
ALAVANCA DE INCLINAÇÃO DO VOLANTE
SB520A1-FP (Se instalado)
Para regular a inclinação do volante
1. Empurre a alavanca para baixo para destrancar.
2. Levante ou baixe o volante para a
posição desejada.
3. Depois de ajustado, puxe a alavanca para cima e certifique-se de que ficou devidamente trancada. AVISO:
Nunca tente ajustar a inclinação dovolante com o carro em movimento pois poderia perder o controle do veiculo e dar origem a um acidente.
HFC2041 Com air bag
B610B01FC
Sem air bag

1CARACTERÍSTICAS DO SEU HYUNDAI

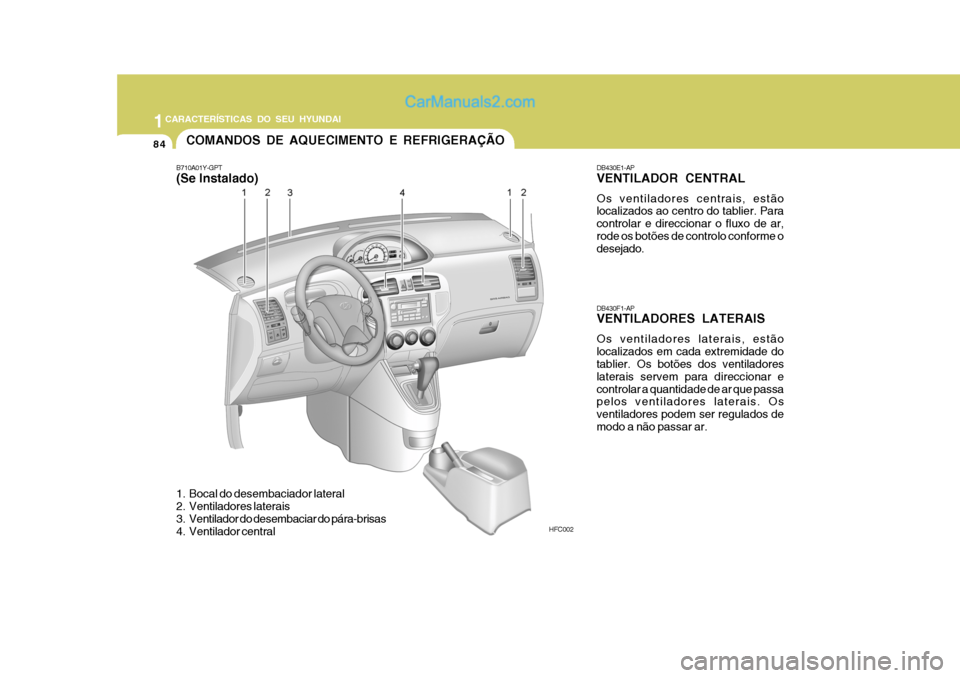

84COMANDOS DE AQUECIMENTO E REFRIGERAÇÃO
B710A01Y-GPT (Se Instalado)
HFC002
1. Bocal do desembaciador lateral
2. Ventiladores laterais
3. Ventilador do desembaciar do pára-brisas
4. Ventilador central DB430E1-AP VENTILADOR CENTRAL Os ventiladores centrais, estão localizados ao centro do tablier. Para controlar e direccionar o fluxo de ar,rode os botões de controlo conforme o desejado. DB430F1-AP VENTILADORES LATERAIS Os ventiladores laterais, estão localizados em cada extremidade do tablier. Os botões dos ventiladores laterais servem para direccionar econtrolar a quantidade de ar que passa pelos ventiladores laterais. Os ventiladores podem ser regulados demodo a não passar ar.

85
1
CARACTERÍSTICAS DO SEU HYUNDAI
85858585

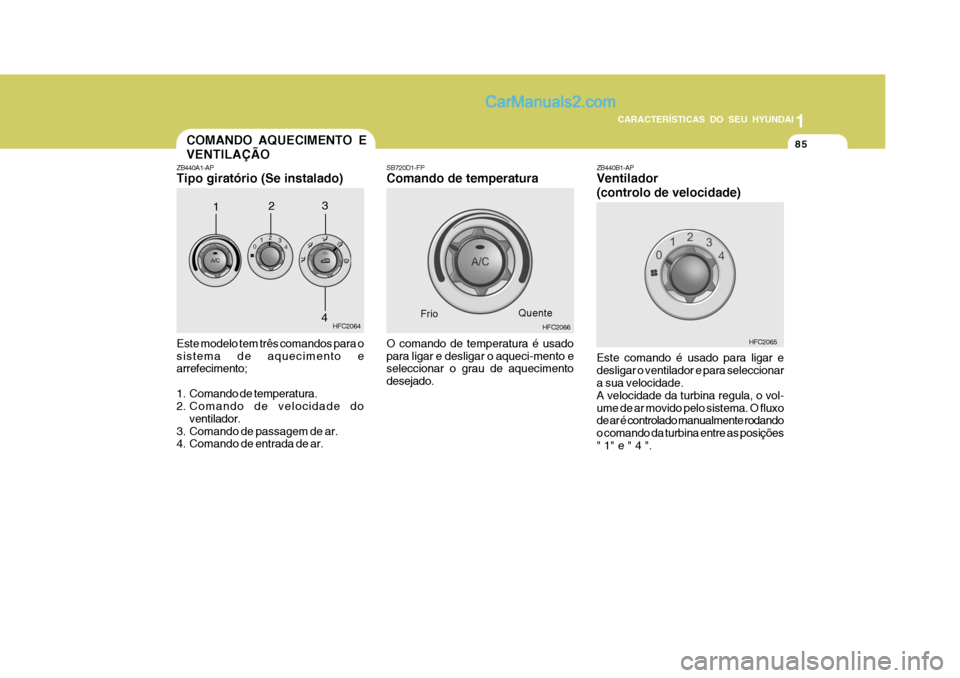

ZB440A1-AP Tipo giratório (Se instalado) Este modelo tem três comandos para o sistema de aquecimento e arrefecimento;
1. Comando de temperatura.
2. Comando de velocidade do
ventilador.
3. Comando de passagem de ar.
4. Comando de entrada de ar. HFC2064
COMANDO AQUECIMENTO E VENTILAÇÃO
1
2
3
4 ZB440B1-AP Ventilador (controlo de velocidade) Este comando é usado para ligar e desligar o ventilador e para seleccionar a sua velocidade. A velocidade da turbina regula, o vol-ume de ar movido pelo sistema. O fluxo de ar é controlado manualmente rodando o comando da turbina entre as posições" 1" e " 4 ".
HFC2065
SB720D1-FP Comando de temperatura O comando de temperatura é usado para ligar e desligar o aqueci-mento e seleccionar o grau de aquecimento desejado.
HFC2066
Frio
Quente

1CARACTERÍSTICAS DO SEU HYUNDAI
86
HFC2068

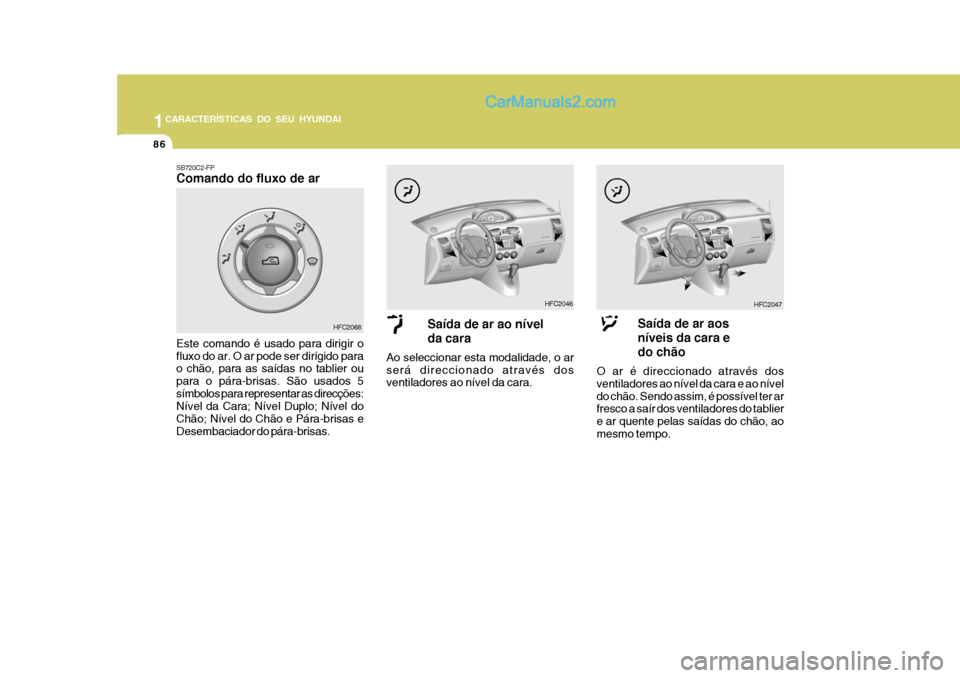

SB720C2-FP Comando do fluxo de ar Este comando é usado para dirigir o fluxo do ar. O ar pode ser dirigido para o chão, para as saídas no tablier ou para o pára-brisas. São usados 5símbolos para representar as direcções: Nível da Cara; Nível Duplo; Nível do Chão; Nível do Chão e Pára-brisas eDesembaciador do pára-brisas.
HFC2046
Saída de ar ao nível da cara
Ao seleccionar esta modalidade, o ar será direccionado através dos ventiladores ao nível da cara.HFC2047
Saída de ar aos níveis da cara edo chão
O ar é direccionado através dos ventiladores ao nível da cara e ao níveldo chão. Sendo assim, é possível ter ar fresco a saír dos ventiladores do tablier e ar quente pelas saídas do chão, aomesmo tempo.

87
1
CARACTERÍSTICAS DO SEU HYUNDAI
87878787
HFC2050HFC2049

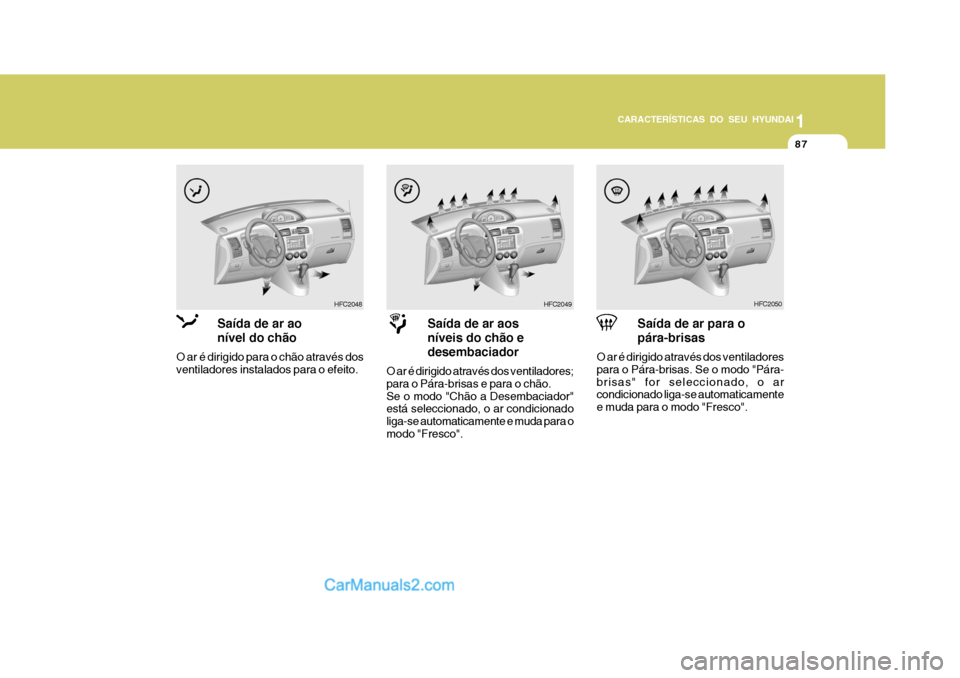

Saída de ar para o pára-brisas
O ar é dirigido através dos ventiladores para o Pára-brisas. Se o modo "Pára-brisas" for seleccionado, o ar condicionado liga-se automaticamente e muda para o modo "Fresco".
HFC2048
Saída de ar ao nível do chão
O ar é dirigido para o chão através dos ventiladores instalados para o efeito. Saída de ar aos níveis do chão edesembaciador
O ar é dirigido através dos ventiladores; para o Pára-brisas e para o chão.Se o modo "Chão a Desembaciador" está seleccionado, o ar condicionado liga-se automaticamente e muda para omodo "Fresco".

1CARACTERÍSTICAS DO SEU HYUNDAI
88

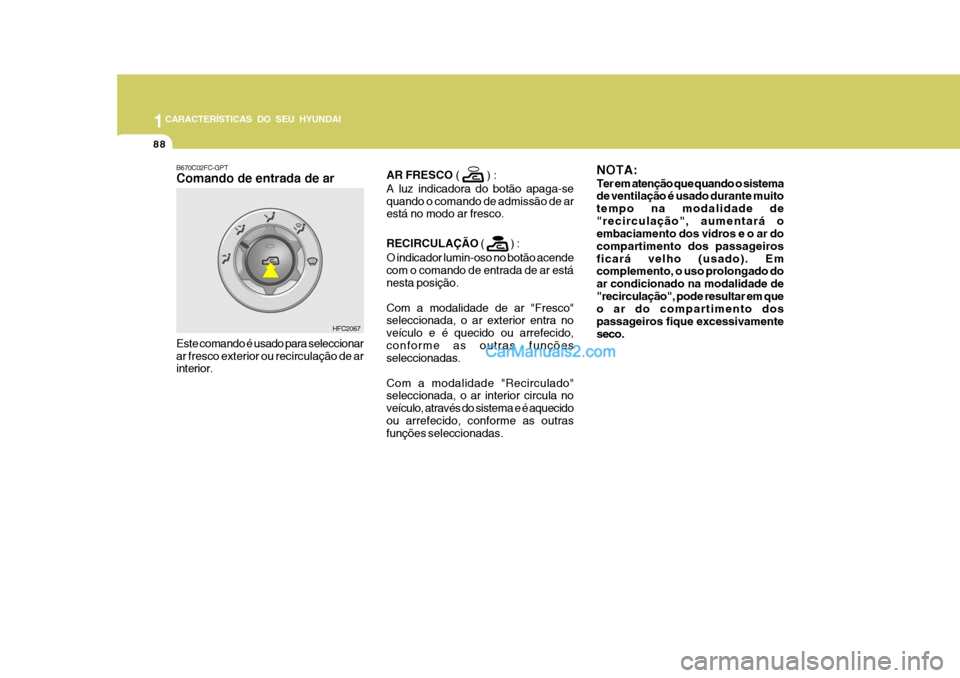

B670C02FC-GPT Comando de entrada de ar Este comando é usado para seleccionar ar fresco exterior ou recirculação de ar interior. HFC2067AR FRESCO
( ) :
A luz indicadora do botão apaga-se quando o comando de admissão de ar está no modo ar fresco. RECIRCULAÇÃO (
) :
O indicador lumin-oso no botão acende com o comando de entrada de ar está nesta posição. Com a modalidade de ar "Fresco" seleccionada, o ar exterior entra no veículo e é quecido ou arrefecido,conforme as outras funções seleccionadas. Com a modalidade "Recirculado" seleccionada, o ar interior circula no veículo, através do sistema e é aquecidoou arrefecido, conforme as outras funções seleccionadas. NOTA: Ter em atenção que quando o sistema de ventilação é usado durante muito tempo na modalidade de"recirculação", aumentará o embaciamento dos vidros e o ar do compartimento dos passageirosficará velho (usado). Em complemento, o uso prolongado do ar condicionado na modalidade de"recirculação", pode resultar em que o ar do compartimento dos passageiros fique excessivamenteseco.

89
1
CARACTERÍSTICAS DO SEU HYUNDAI

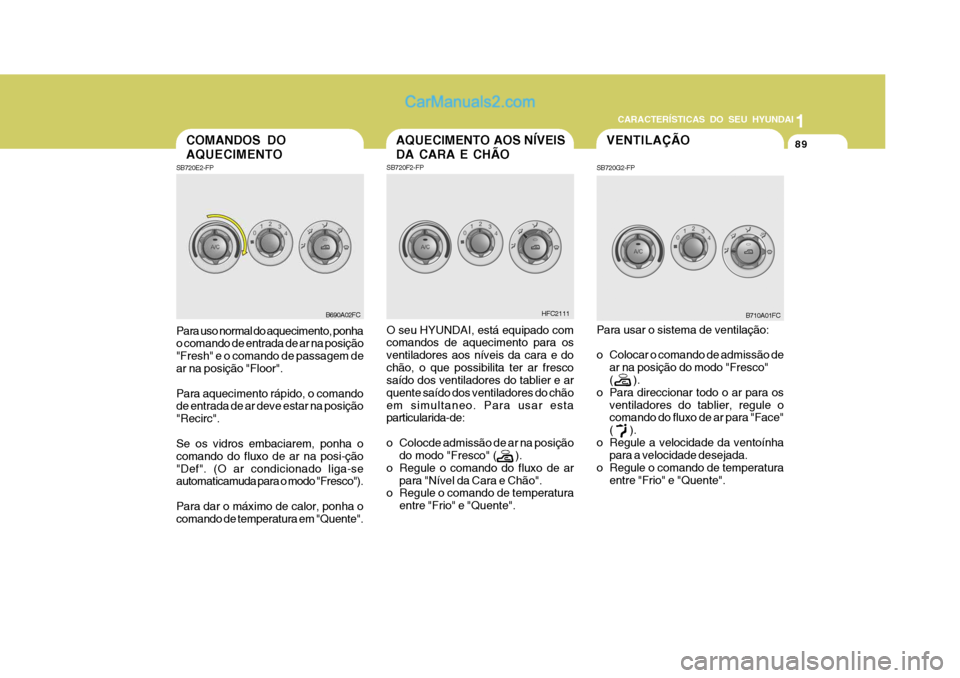

89898989AQUECIMENTO AOS NÍVEIS DA CARA E CHÃO
SB720F2-FP O seu HYUNDAI, está equipado com comandos de aquecimento para os ventiladores aos níveis da cara e dochão, o que possibilita ter ar fresco saído dos ventiladores do tablier e ar quente saído dos ventiladores do chãoem simultaneo. Para usar esta particularida-de:
o Colocde admissão de ar na posição
do modo "Fresco" ( ).
o Regule o comando do fluxo de ar para "Nível da Cara e Chão".
o Regule o comando de temperatura
entre "Frio" e "Quente". HFC2111COMANDOS DO AQUECIMENTO
SB720E2-FP Para uso normal do aquecimento, ponha o comando de entrada de ar na posição "Fresh" e o comando de passagem de ar na posição "Floor". Para aquecimento rápido, o comando de entrada de ar deve estar na posição "Recirc". Se os vidros embaciarem, ponha o comando do fluxo de ar na posi-ção"Def". (O ar condicionado liga-se automaticamuda para o modo "Fresco"). Para dar o máximo de calor, ponha o comando de temperatura em "Quente".
B690A02FCB710A01FC
SB720G2-FP Para usar o sistema de ventilação:
o Colocar o comando de admissão de
ar na posição do modo "Fresco"
( ).
o Para direccionar todo o ar para os ventiladores do tablier, regule ocomando do fluxo de ar para "Face"
( ).
o Regule a velocidade da ventoínha para a velocidade desejada.
o Regule o comando de temperatura entre "Frio" e "Quente".
VENTILAÇÃO

1CARACTERÍSTICAS DO SEU HYUNDAI

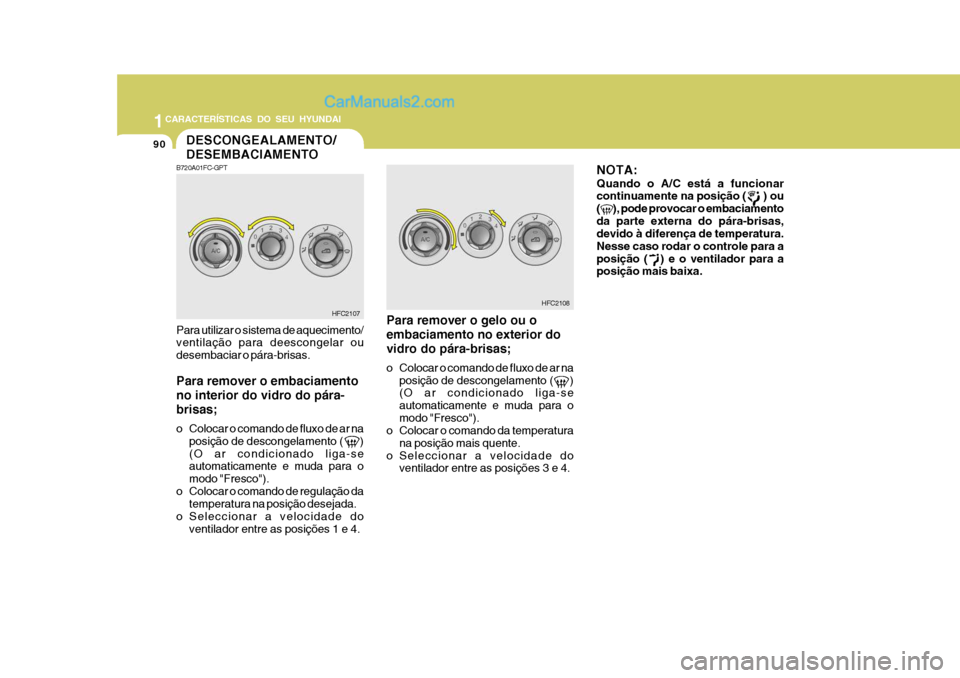

90DESCONGEALAMENTO/ DESEMBACIAMENTO
HFC2107
B720A01FC-GPT Para utilizar o sistema de aquecimento/ ventilação para deescongelar ou desembaciar o pára-brisas. Para remover o embaciamento no interior do vidro do pára-brisas;
o Colocar o comando de fluxo de ar na
posição de descongelamento ( ) (O ar condicionado liga-se automaticamente e muda para o modo "Fresco").
o Colocar o comando de regulação da temperatura na posição desejada.
o Seleccionar a velocidade do ventilador entre as posições 1 e 4.Para remover o gelo ou o embaciamento no exterior dovidro do pára-brisas;
o Colocar o comando de fluxo de ar naposição de descongelamento ( ) (O ar condicionado liga-se automaticamente e muda para omodo "Fresco").
o Colocar o comando da temperatura
na posição mais quente.
o Seleccionar a velocidade do ventilador entre as posições 3 e 4.
HFC2108
NOTA: Quando o A/C está a funcionar continuamente na posição ( ) ou ( ), pode provocar o embaciamentoda parte externa do pára-brisas, devido à diferença de temperatura. Nesse caso rodar o controle para aposição ( ) e o ventilador para a posição mais baixa.
