2007 BMW MOTORRAD K 1200 GT Manual do condutor (in Portuguese)

Por baixo do assento1Ajuste da altura do assento
do condutor ( 65)
2 Vareta do óleo ( 111),
Orifício de enchimento do
óleo do motor ( 113)
3 Reservatório do óleo do tra-
vão traseiro ( 116)
4 Suporte para capacetes
( 80)
5 Manual do Condutor
6 Ferramenta de bordo
( 110)
215zVisão geral

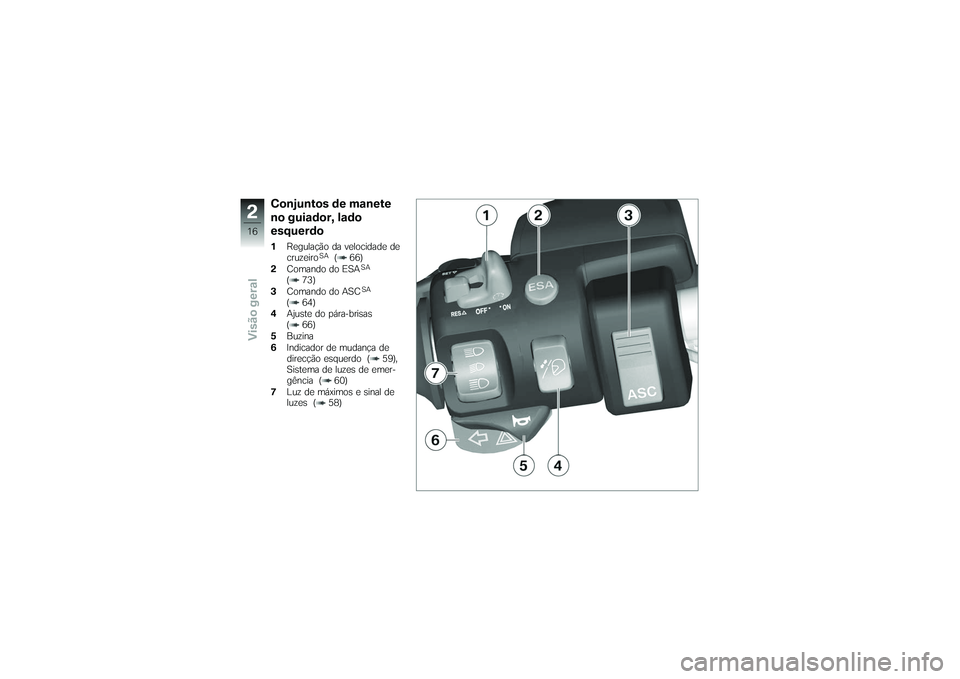

Conjuntos de manete
no guiador, lado
esquerdo1Regulação da velocidade de
cruzeiro
SA
( 66)
2 Comando do ESA
SA
( 73)
3 Comando do ASC
SA
( 64)
4 Ajuste do pára-brisas
( 66)
5 Buzina
6 Indicador de mudança de
direcção esquerdo ( 59),
Sistema de luzes de emer-
gência ( 60)
7 Luz de máximos e sinal de
luzes ( 58)
216zVisão geral

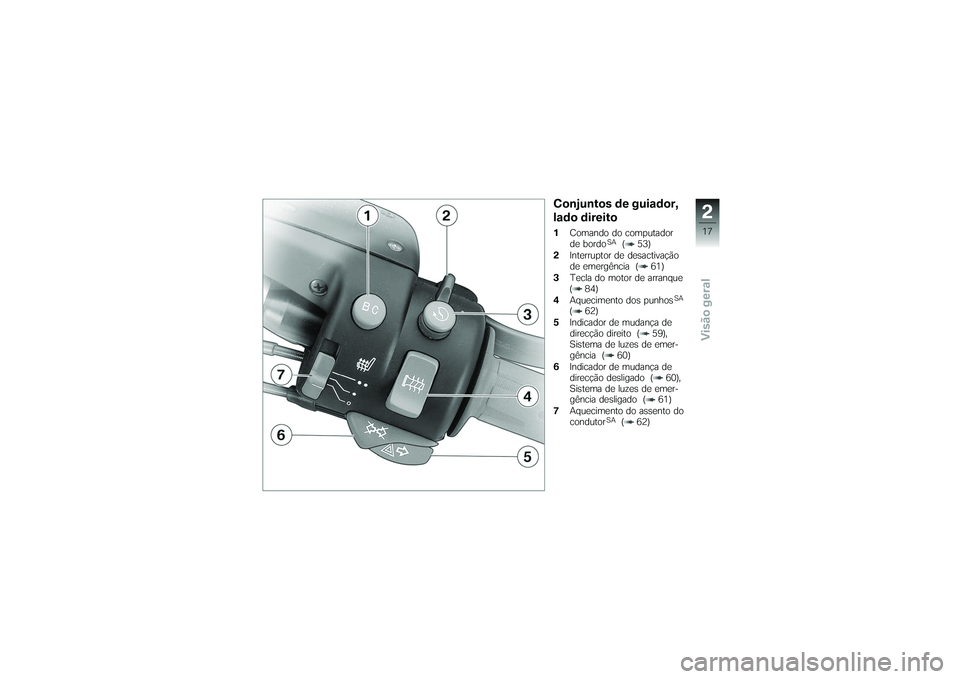

Conjuntos de guiador,
lado direito1Comando do computador
de bordo
SA
( 53)
2 Interruptor de desactivação
de emergência ( 61)
3 Tecla do motor de arranque
( 84)
4 Aquecimento dos punhos
SA
( 62)
5 Indicador de mudança de
direcção direito ( 59),
Sistema de luzes de emer-
gência ( 60)
6 Indicador de mudança de
direcção desligado ( 60),
Sistema de luzes de emer-
gência desligado ( 61)
7 Aquecimento do assento do
condutor
SA
( 62)
217zVisão geral

Instrumento
combinado1Velocímetro
2 Luzes de controlo ( 22)
3 Display multifunções
( 22)
4 Conta-rotações
5 Luzes de controlo DWA
(SA)
6 Acertar o relógio ( 51)
Regular a luminosidade
( 53)
7 Seleccionar conta-quilóme-
tros ( 51)
Repor o conta-quilómetros
parcial ( 52)
8 Sensor para a iluminação
dos instrumentos
A iluminação do instrumen-
to combinado está equipa-
da com um dispositivo automáti-
co de comutação dia / noite.
218zVisão geral

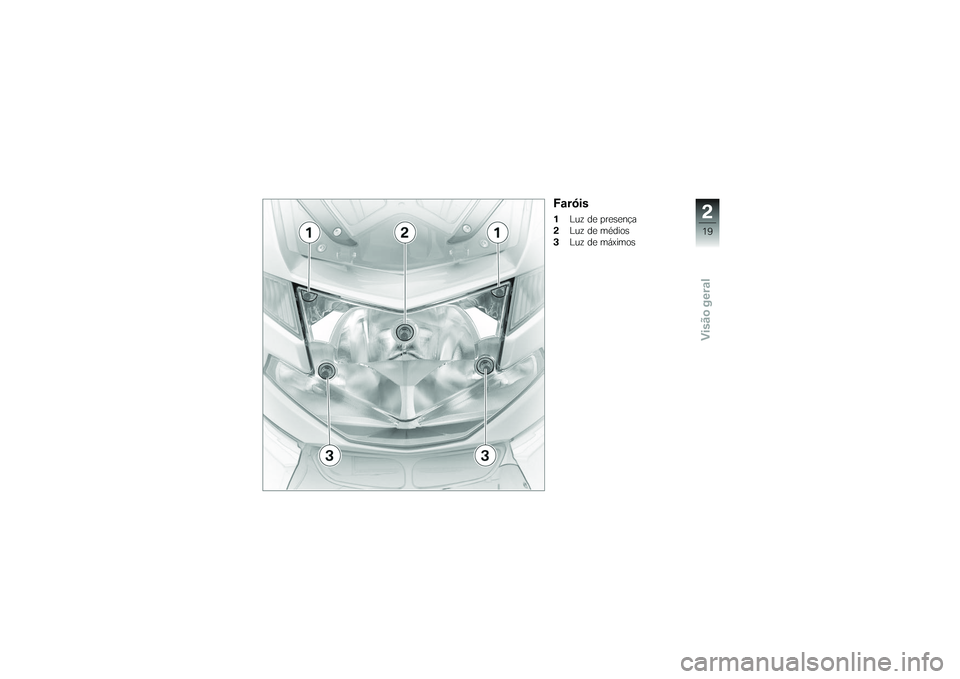

Faróis1Luz de presença
2 Luz de médios
3 Luz de máximos
219zVisão geral

220zVisão geral

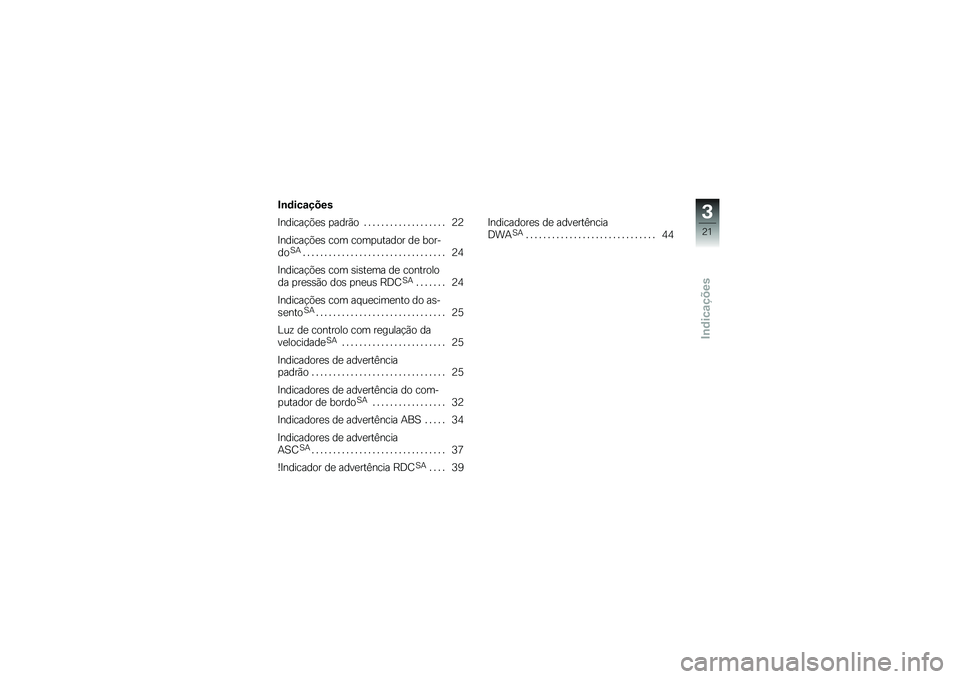

Indicações
Indicações
Indicações padrão . .................. 22
Indicações com computador de bor-
do
SA
................................. 24
Indicações com sistema de controlo
da pressão dos pneus RDC
SA
....... 24
Indicações com aquecimento do as-
sento
SA
.............................. 25
Luz de controlo com regulação da
velocidadeSA
........................ 25
Indicadores de advertência
padrão . . . ............................ 25
Indicadores de advertência do com-
putador de bordo
SA
................. 32
Indicadores de advertência ABS ..... 34
Indicadores de advertência
ASC
SA
............................... 37
!Indicador de advertência RDC
SA
.... 39 Indicadores de advertência
DWA
SA
.............................. 44
321zIndicações

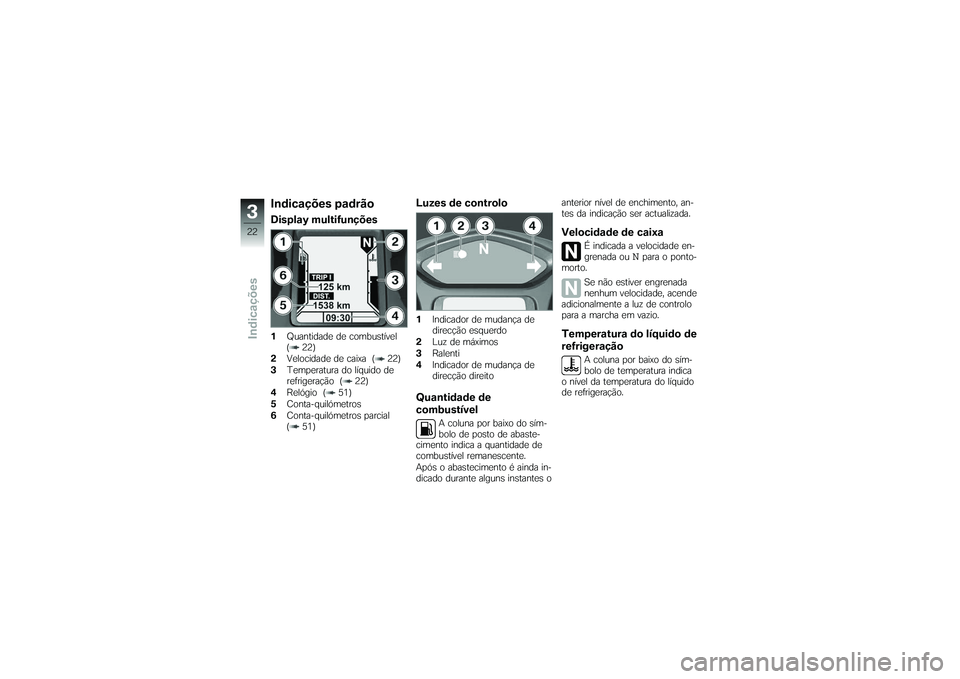

Indicações padrãoDisplay multifunções1Quantidade de combustível
( 22)
2 Velocidade de caixa ( 22)
3 Temperatura do líquido de
refrigeração ( 22)
4 Relógio ( 51)
5 Conta-quilómetros
6 Conta-quilómetros parcial
( 51)
Luzes de controlo1Indicador de mudança de
direcção esquerdo
2 Luz de máximos
3 Ralenti
4 Indicador de mudança de
direcção direitoQuantidade de
combustível
A coluna por baixo do sím-
bolo de posto de abaste-
cimento indica a quantidade de
combustível remanescente.
Após o abastecimento é ainda in-
dicado durante alguns instantes o anterior nível de enchimento, an-
tes da indicação ser actualizada.
Velocidade de caixa
É indicada a velocidade en-
grenada ou
Npara o ponto-
morto.
Se não estiver engrenada
nenhum velocidade, acende
adicionalmente a luz de controlo
para a marcha em vazio.
Temperatura do líquido de
refrigeração
A coluna por baixo do sím-
bolo de temperatura indica
o nível da temperatura do líquido
de refrigeração.
322zIndicações
