2007 Alfa Romeo 159 Manual de Empleo y Cuidado (in Spanish)

287
ALFA 159 SPORTWAGON
Luces de posición en la puerta
del maletero
Para sustituir las lámparas, proceda co-
mo sigue:
❒abra el maletero;
❒quite la tapa A-fig. 31intervi-
niendo en el punto indicado por la
flecha;
❒saque el grupo portalámpara inter-
viniendo en las lengüetas de fijación
B-fig. 32;❒quite y sustituya la lámpara que se
desea cambiar empujándola ligera-
mente y girándola hacia la izquier-
dafig. 33:
C: lámpara de la luz de marcha atrás en
el piloto del lado pasajero o lado de-
recho;
C: lámpara de la luz de marcha atrás en
el piloto del lado conductor o lado iz-
quierdo;
❒vuelva a colocar el grupo portalám-
paras fijándolo correctamente en su
posición mediante las lengüetas de
fijaciónB-fig. 32;
❒vuelva a cerrar la tapa A-fig. 31.
A0E0294mfig. 33
❒quite y sustituya la lámpara que se
desea cambiar, empujándola ligera-
mente y girándola hacia la izquier-
dafig. 33;
D: lámpara de la luz de posición iz-
quierda/derecha
❒vuelva a colocar el grupo portalám-
paras fijándolo correctamente en su
posición mediante las lengüetas de
fijaciónB-fig. 31;
❒vuelva a cerrar la tapa A-fig. 31.

288
ALFA 159 SPORTWAGON

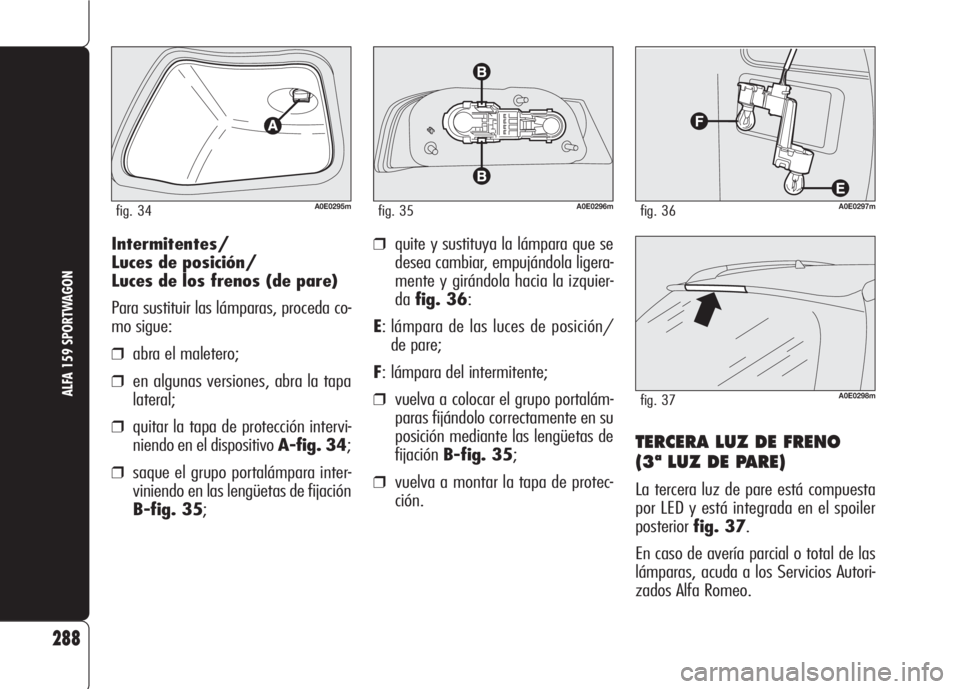

Intermitentes/
Luces de posición/
Luces de los frenos (de pare)
Para sustituir las lámparas, proceda co-
mo sigue:
❒abra el maletero;
❒en algunas versiones, abra la tapa
lateral;
❒quitar la tapa de protección intervi-
niendo en el dispositivo A-fig. 34;
❒saque el grupo portalámpara inter-
viniendo en las lengüetas de fijación
B-fig. 35;
A0E0296mfig. 35A0E0297mfig. 36
A0E0298mfig. 37
❒quite y sustituya la lámpara que se
desea cambiar, empujándola ligera-
mente y girándola hacia la izquier-
dafig. 36:
E: lámpara de las luces de posición/
de pare;
F: lámpara del intermitente;
❒vuelva a colocar el grupo portalám-
paras fijándolo correctamente en su
posición mediante las lengüetas de
fijaciónB-fig. 35;
❒vuelva a montar la tapa de protec-
ción.
A0E0295mfig. 34
TERCERA LUZ DE FRENO
(3ª LUZ DE PARE)
La tercera luz de pare está compuesta
por LED y está integrada en el spoiler
posteriorfig. 37.
En caso de avería parcial o total de las
lámparas, acuda a los Servicios Autori-
zados Alfa Romeo.

289
ALFA 159 SPORTWAGON

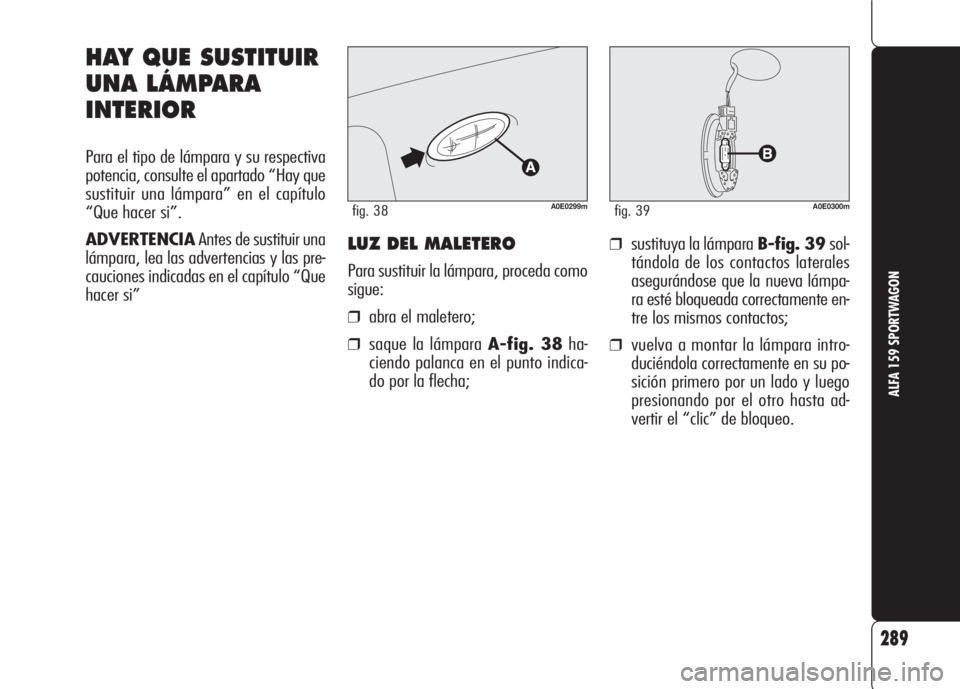

LUZ DEL MALETERO
Para sustituir la lámpara, proceda como
sigue:
❒abra el maletero;
❒saque la lámpara A-fig. 38ha-
ciendo palanca en el punto indica-
do por la flecha;
❒sustituya la lámpara B-fig. 39sol-
tándola de los contactos laterales
asegurándose que la nueva lámpa-
ra esté bloqueada correctamente en-
tre los mismos contactos;
❒vuelva a montar la lámpara intro-
duciéndola correctamente en su po-
sición primero por un lado y luego
presionando por el otro hasta ad-
vertir el “clic” de bloqueo.
HAY QUE SUSTITUIR
UNA LÁMPARA
INTERIOR
Para el tipo de lámpara y su respectiva
potencia, consulte el apartado “Hay que
sustituir una lámpara” en el capítulo
“Que hacer si”.
ADVERTENCIAAntes de sustituir una
lámpara, lea las advertencias y las pre-
cauciones indicadas en el capítulo “Que
hacer si”
A0E0299mfig. 38A0E0300mfig. 39

❒sustituya la lámpara B-fig. 41sol-
tándola de los contactos laterales
asegurándose que la nueva lámpa-
ra esté bloqueada correctamente en-
tre los mismos contactos;
❒vuelva a montar la lámpara intro-
duciéndola correctamente en su po-
sición primero por un lado y luego
presionando por el otro hasta ad-
vertir el “clic” de bloqueo.

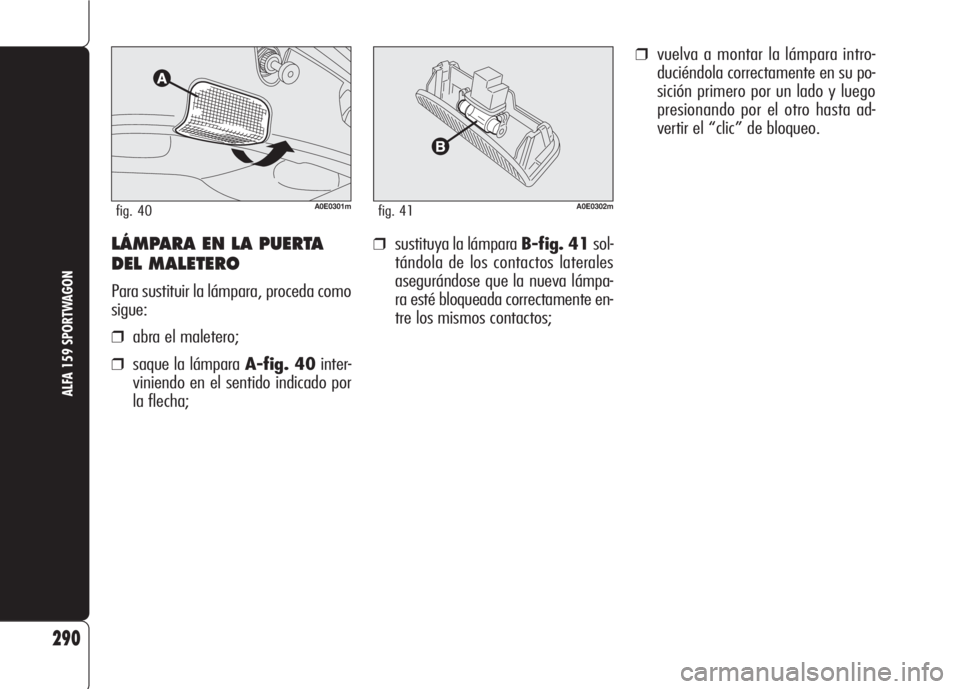

LÁMPARA EN LA PUERTA
DEL MALETERO
Para sustituir la lámpara, proceda como
sigue:
❒abra el maletero;
❒saque la lámpara A-fig. 40inter-
viniendo en el sentido indicado por
la flecha;
290
ALFA 159 SPORTWAGON
A0E0301mfig. 40A0E0302mfig. 41

HAY QUE SUSTITUIR
UN FUSIBLE
El fusible específico para la versión Sport-
wagon está ubicado en la centralita por-
tafusibles ubicada en el lado derecho del
maletero (consulte el capítulo “Qué ha-
cer si”).
ADVERTENCIAAntes de sustituir un
fusible lea las advertencias y las pre-
cauciones indicadas en el capítulo “Que
hacer si”.
291
ALFA 159 SPORTWAGON
A0E0303mfig. 42A0E0304mfig. 43
Para acceder a la centralita portafusibles,
proceda como sigue:
❒abra la tapa lateral derecha (donde
esté prevista) A-fig. 42intervi-
niendo en la manilla B;
SERVICIO FUSIBLE AMPERAJE
Toma del encendedor F55 15
❒abra la tapa C-fig. 43de acceso a
la centralita fusibles interviniendo en
el punto indicado por la flecha.

292
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Asientos .................................. 45
ASR (sistema) ......................... 112
Autorradio (pre-instalación
del equipo de radio) ............... 116
Baca/portaesquís ............. 106-284
Batería
– consejos para aumentar
la duración de la batería ... 239
– control del estado de carga 237
– puesta en marcha con
batería auxiliar ................ 182
– recarga de la batería ........ 219
– sustitución ...................... 238
Bloqueo de la dirección ......... 20
Cadenas para la nieve ............... 163
Calefacción auxiliar ................... 69
Cambio (uso del) ..................... 156
Capó ...................................... 105
Carrocería (limpieza) ................ 245
Cenicero .................................. 87
Cinturones de seguridad ............ 130
Climatización ........................... 53Climatización automática
bi/trizona ............................. 58
Climatización manual ................ 55
Code Card ............................... 12
Combustible
– consumo ............................ 269
– indicador de nivel ................ 22
– interruptor de bloqueo
del combustible .................. 81
Compartimiento portaesquís ....... 84
Compartimiento portaobjetos88-274
Conmutador de arranque ........... 19
Cortinilla parasol ...................... 88
Cortinilla cubreequipaje ............. 277
Cristales (limpieza) .................. 247
Cruise Control .......................... 76
Cuentarrevoluciones .................. 21
Datos de identificación............... 250
Datos técnicos.................... 249
Difusores de aire del habitáculo .. 54
Dimensiones ............................ 257
Dirección ................................. 256 ABS (sistema) ......................... 108
Accesorios adquiridos
por el usuario ......................... 117
Aceite del motor
– características técnicas ......... 266
– consumo ............................ 232
– verificación del nivel ............ 231
Ahorro de combustible .............. 157
Airbag frontales ........................ 141
Alarma .................................... 17
Alfa Romeo CODE. .................... 10
Alfa 159 Sportwagon....... 275
Alimentación ............................ 255
Alineación de las ruedas ............ 260
Ambiente (protección) .............. 127
Apoyabrazos
– central ............................... 82
– trasero ........................ 83-84
Arranque y conducción....... 151
Arrastre de remolques
– instalación del gancho
de remolque ....................... 159
Í Í
N N
D D
I I
C C
E E
A A
L L
F F
A A
B B
É É
T T
I I
C C
O O

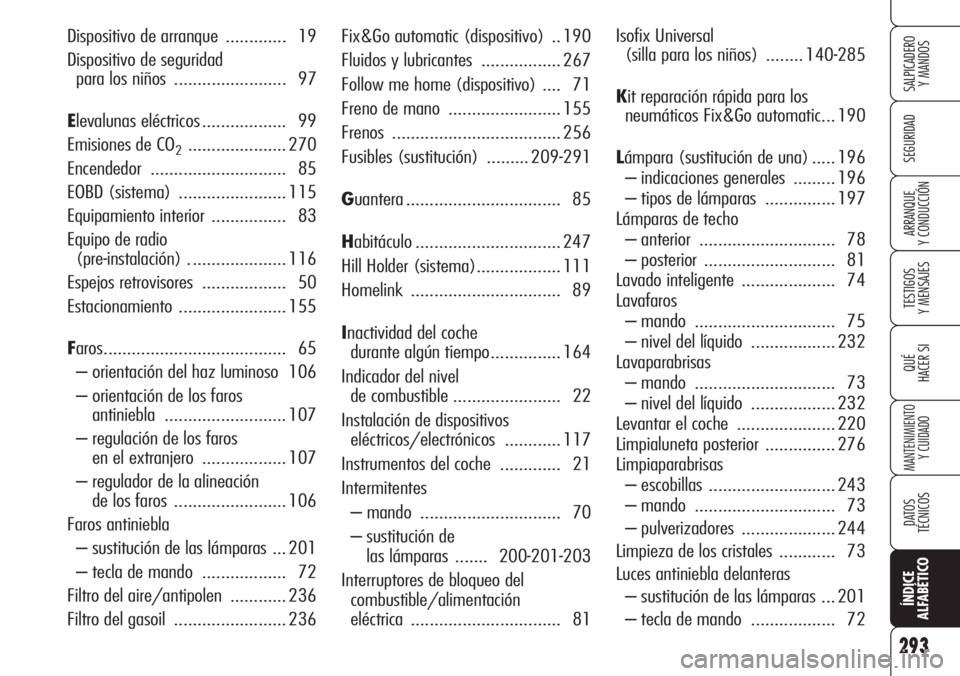

293
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Fix&Go automatic (dispositivo) .. 190
Fluidos y lubricantes ................. 267
Follow me home (dispositivo) .... 71
Freno de mano ........................ 155
Frenos .................................... 256
Fusibles (sustitución) ......... 209-291
Guantera ................................. 85
Habitáculo ............................... 247
Hill Holder (sistema).................. 111
Homelink ................................ 89
Inactividad del coche
durante algún tiempo............... 164
Indicador del nivel
de combustible ....................... 22
Instalación de dispositivos
eléctricos/electrónicos ............ 117
Instrumentos del coche ............. 21
Intermitentes
– mando .............................. 70
– sustitución de
las lámparas ....... 200-201-203
Interruptores de bloqueo del
combustible/alimentación
eléctrica ................................ 81Isofix Universal
(silla para los niños) ........ 140-285
Kit reparación rápida para los
neumáticos Fix&Go automatic... 190
Lámpara (sustitución de una) ..... 196
– indicaciones generales ......... 196
– tipos de lámparas ............... 197
Lámparas de techo
– anterior ............................. 78
– posterior ............................ 81
Lavado inteligente .................... 74
Lavafaros
– mando .............................. 75
– nivel del líquido .................. 232
Lavaparabrisas
– mando .............................. 73
– nivel del líquido .................. 232
Levantar el coche ..................... 220
Limpialuneta posterior ............... 276
Limpiaparabrisas
– escobillas ........................... 243
– mando .............................. 73
– pulverizadores .................... 244
Limpieza de los cristales ............ 73
Luces antiniebla delanteras
– sustitución de las lámparas ... 201
– tecla de mando .................. 72 Dispositivo de arranque ............. 19
Dispositivo de seguridad
para los niños ........................ 97
Elevalunas eléctricos .................. 99
Emisiones de CO
2..................... 270
Encendedor ............................. 85
EOBD (sistema) ....................... 115
Equipamiento interior ................ 83
Equipo de radio
(pre-instalación) . .................... 116
Espejos retrovisores .................. 50
Estacionamiento ....................... 155
Faros....................................... 65
– orientación del haz luminoso 106
– orientación de los faros
antiniebla .......................... 107
– regulación de los faros
en el extranjero .................. 107
– regulador de la alineación
de los faros ........................ 106
Faros antiniebla
– sustitución de las lámparas ... 201
– tecla de mando .................. 72
Filtro del aire/antipolen ............ 236
Filtro del gasoil ........................ 236

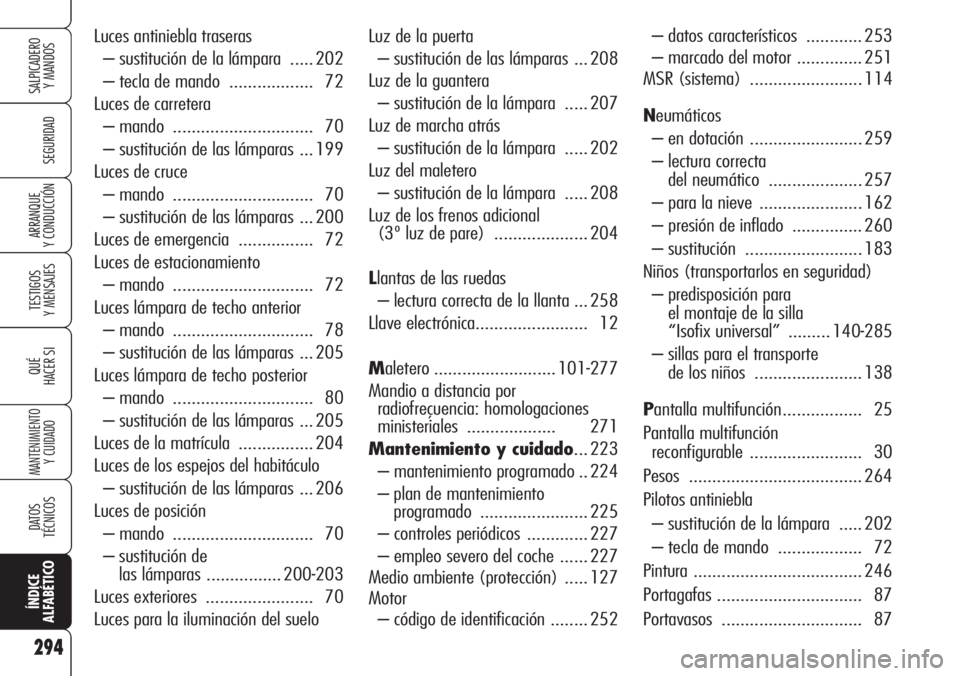

294
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Luz de la puerta
– sustitución de las lámparas ... 208
Luz de la guantera
– sustitución de la lámpara ..... 207
Luz de marcha atrás
– sustitución de la lámpara ..... 202
Luz del maletero
– sustitución de la lámpara ..... 208
Luz de los frenos adicional
(3º luz de pare) .................... 204
Llantas de las ruedas
– lectura correcta de la llanta ... 258
Llave electrónica........................ 12
Maletero .......................... 101-277
Mandio a distancia por
radiofreçuencia: homologaciones
ministeriales ................... 271
Mantenimiento y cuidado... 223
– mantenimiento programado .. 224
– plan de mantenimiento
programado ....................... 225
– controles periódicos ............. 227
– empleo severo del coche ...... 227
Medio ambiente (protección) ..... 127
Motor
– código de identificación ........ 252– datos característicos ............ 253
– marcado del motor .............. 251
MSR (sistema) ........................ 114
Neumáticos
– en dotación ........................ 259
– lectura correcta
del neumático .................... 257
– para la nieve ...................... 162
– presión de inflado ............... 260
– sustitución ......................... 183
Niños (transportarlos en seguridad)
– predisposición para
el montaje de la silla
“Isofix universal” ......... 140-285
– sillas para el transporte
de los niños ....................... 138
Pantalla multifunción................. 25
Pantalla multifunción
reconfigurable ........................ 30
Pesos ..................................... 264
Pilotos antiniebla
– sustitución de la lámpara ..... 202
– tecla de mando .................. 72
Pintura .................................... 246
Portagafas ............................... 87
Portavasos .............................. 87 Luces antiniebla traseras
– sustitución de la lámpara ..... 202
– tecla de mando .................. 72
Luces de carretera
– mando .............................. 70
– sustitución de las lámparas ... 199
Luces de cruce
– mando .............................. 70
– sustitución de las lámparas ... 200
Luces de emergencia ................ 72
Luces de estacionamiento
– mando .............................. 72
Luces lámpara de techo anterior
– mando .............................. 78
– sustitución de las lámparas ... 205
Luces lámpara de techo posterior
– mando .............................. 80
– sustitución de las lámparas ... 205
Luces de la matrícula ................ 204
Luces de los espejos del habitáculo
– sustitución de las lámparas ... 206
Luces de posición
– mando .............................. 70
– sustitución de
las lámparas ................ 200-203
Luces exteriores ....................... 70
Luces para la iluminación del suelo
