2007 Alfa Romeo 159 Manual de Empleo y Cuidado (in Spanish)

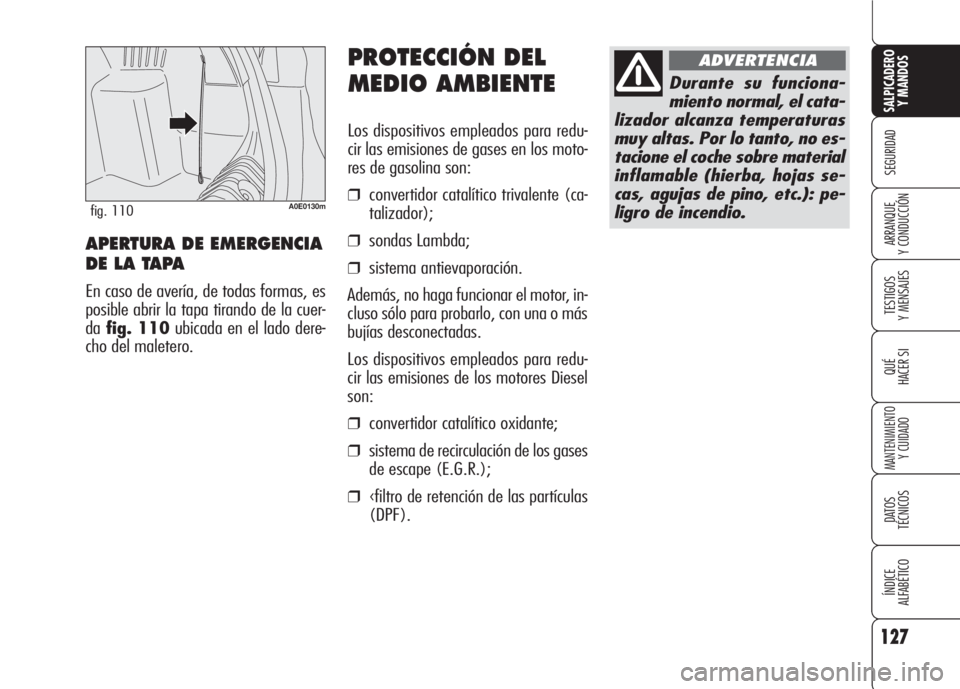

PROTECCIÓN DEL
MEDIO AMBIENTE
Los dispositivos empleados para redu-
cir las emisiones de gases en los moto-
res de gasolina son:
❒convertidor catalítico trivalente (ca-
talizador);
❒sondas Lambda;
❒sistema antievaporación.
Además, no haga funcionar el motor, in-
cluso sólo para probarlo, con una o más
bujías desconectadas.
Los dispositivos empleados para redu-
cir las emisiones de los motores Diesel
son:
❒convertidor catalítico oxidante;
❒sistema de recirculación de los gases
de escape (E.G.R.);
❒‹filtro de retención de las partículas
(DPF).
127
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNAPERTURA DE EMERGENCIA
DE LA TAPA
En caso de avería, de todas formas, es
posible abrir la tapa tirando de la cuer-
dafig. 110ubicada en el lado dere-
cho del maletero.
Durante su funciona-
miento normal, el cata-
lizador alcanza temperaturas
muy altas. Por lo tanto, no es-
tacione el coche sobre material
inflamable (hierba, hojas se-
cas, agujas de pino, etc.): pe-
ligro de incendio.
ADVERTENCIA
A0E0130mfig. 110

128
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

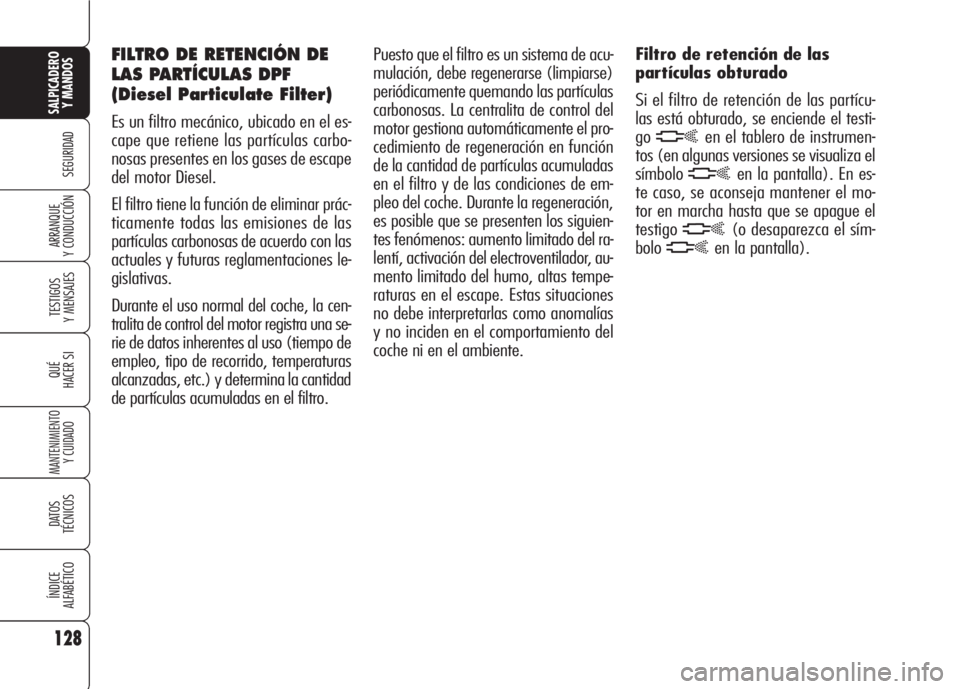

Puesto que el filtro es un sistema de acu-
mulación, debe regenerarse (limpiarse)
periódicamente quemando las partículas
carbonosas. La centralita de control del
motor gestiona automáticamente el pro-
cedimiento de regeneración en función
de la cantidad de partículas acumuladas
en el filtro y de las condiciones de em-
pleo del coche. Durante la regeneración,
es posible que se presenten los siguien-
tes fenómenos: aumento limitado del ra-
lentí, activación del electroventilador, au-
mento limitado del humo, altas tempe-
raturas en el escape. Estas situaciones
no debe interpretarlas como anomalías
y no inciden en el comportamiento del
coche ni en el ambiente. FILTRO DE RETENCIÓN DE
LAS PARTÍCULAS DPF
(Diesel Particulate Filter)
Es un filtro mecánico, ubicado en el es-
cape que retiene las partículas carbo-
nosas presentes en los gases de escape
del motor Diesel.
El filtro tiene la función de eliminar prác-
ticamente todas las emisiones de las
partículas carbonosas de acuerdo con las
actuales y futuras reglamentaciones le-
gislativas.
Durante el uso normal del coche, la cen-
tralita de control del motor registra una se-
rie de datos inherentes al uso (tiempo de
empleo, tipo de recorrido, temperaturas
alcanzadas, etc.) y determina la cantidad
de partículas acumuladas en el filtro.Filtro de retención de las
partículas obturado
Si el filtro de retención de las partícu-
las está obturado, se enciende el testi-
gohen el tablero de instrumen-
tos (en algunas versiones se visualiza el
símbolo
hen la pantalla). En es-
te caso, se aconseja mantener el mo-
tor en marcha hasta que se apague el
testigo
h(o desaparezca el sím-
bolo
hen la pantalla).

129
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
S S
E E
G G
U U
R R
I I
D D
A A
D D

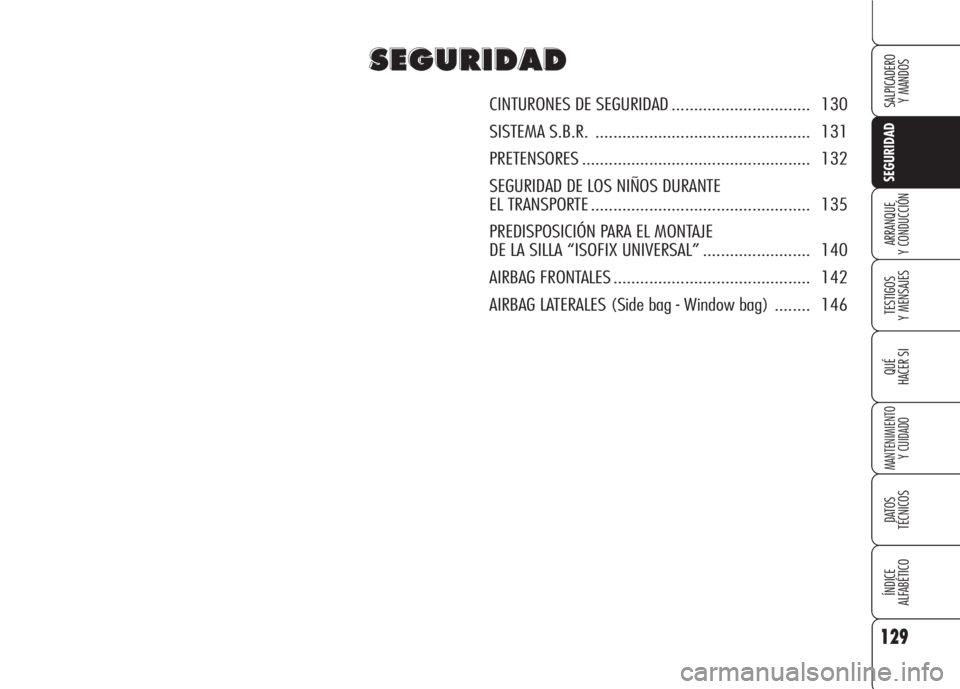

CINTURONES DE SEGURIDAD ............................... 130
SISTEMA S.B.R. ................................................ 131
PRETENSORES ................................................... 132
SEGURIDAD DE LOS NIÑOS DURANTE
EL TRANSPORTE ................................................. 135
PREDISPOSICIÓN PARA EL MONTAJE
DE LA SILLA “ISOFIX UNIVERSAL” ........................ 140
AIRBAG FRONTALES ............................................ 142
AIRBAG LATERALES (Side bag - Window bag) ........ 146

130
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
No pulse la tecla C du-
rante la marcha.
El cinturón, a través del carrete, se adap-
ta automáticamente al cuerpo del pa-
sajero, dándole libertad de movimiento.Si ha estacionado el coche en una pen-
diente muy pronunciada, el carrete po-
dría bloquearse; esto es normal. Además,
el mecanismo del carrete bloquea la cin-
ta cada vez que se saca rápida y brus-
camente en caso de frenazos, choques
o curvas tomadas a gran velocidad.
El asiento trasero está dotado de cintu-
rones de seguridad inerciales con tres
puntos de anclaje y carrete para los
asientos laterales y central.
Los cinturones de los asientos traseros
deben abrocharse siguiendo el esquema
ilustrado en la fig. 2. Para desabrocharse los cinturones, pul-
se la tecla C. Acompañe el cinturón
mientras se enrolla para evitar que en-
tre torcido en el carrete.

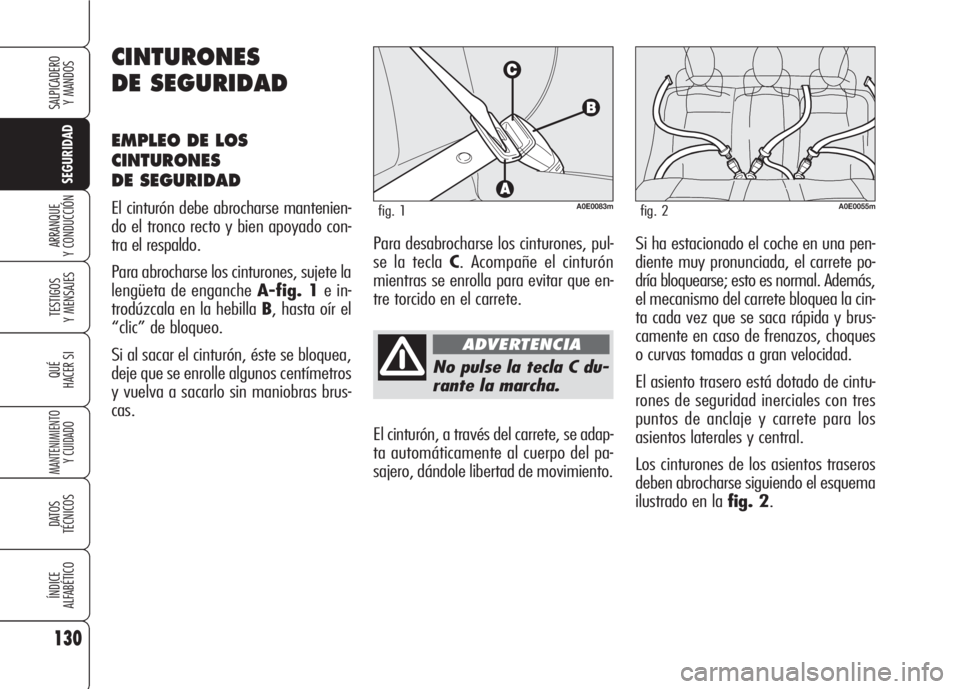

CINTURONES
DE SEGURIDAD
EMPLEO DE LOS
CINTURONES
DE SEGURIDAD
El cinturón debe abrocharse mantenien-
do el tronco recto y bien apoyado con-
tra el respaldo.
Para abrocharse los cinturones, sujete la
lengüeta de enganche A-fig. 1e in-
trodúzcala en la hebilla B, hasta oír el
“clic” de bloqueo.
Si al sacar el cinturón, éste se bloquea,
deje que se enrolle algunos centímetros
y vuelva a sacarlo sin maniobras brus-
cas.
ADVERTENCIA
A0E0083mfig. 1A0E0055mfig. 2

131
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

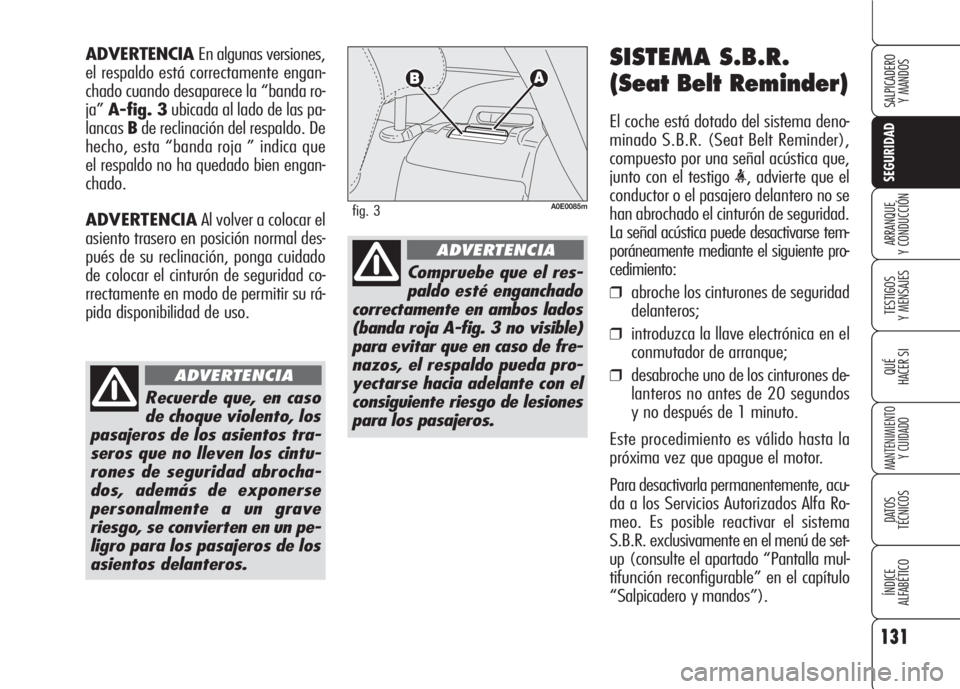

SISTEMA S.B.R.
(Seat Belt Reminder)
El coche está dotado del sistema deno-
minado S.B.R. (Seat Belt Reminder),
compuesto por una señal acústica que,
junto con el testigo
<, advierte que el
conductor o el pasajero delantero no se
han abrochado el cinturón de seguridad.
La señal acústica puede desactivarse tem-
poráneamente mediante el siguiente pro-
cedimiento:
❒abroche los cinturones de seguridad
delanteros;
❒introduzca la llave electrónica en el
conmutador de arranque;
❒desabroche uno de los cinturones de-
lanteros no antes de 20 segundos
y no después de 1 minuto.
Este procedimiento es válido hasta la
próxima vez que apague el motor.
Para desactivarla permanentemente, acu-
da a los Servicios Autorizados Alfa Ro-
meo. Es posible reactivar el sistema
S.B.R. exclusivamente en el menú de set-
up (consulte el apartado “Pantalla mul-
tifunción reconfigurable” en el capítulo
“Salpicadero y mandos”). ADVERTENCIA En algunas versiones,
el respaldo está correctamente engan-
chado cuando desaparece la “banda ro-
ja”A-fig. 3ubicada al lado de las pa-
lancasBde reclinación del respaldo. De
hecho, esta “banda roja ” indica que
el respaldo no ha quedado bien engan-
chado.
ADVERTENCIAAl volver a colocar el
asiento trasero en posición normal des-
pués de su reclinación, ponga cuidado
de colocar el cinturón de seguridad co-
rrectamente en modo de permitir su rá-
pida disponibilidad de uso.
A0E0085mfig. 3
Compruebe que el res-
paldo esté enganchado
correctamente en ambos lados
(banda roja A-fig. 3 no visible)
para evitar que en caso de fre-
nazos, el respaldo pueda pro-
yectarse hacia adelante con el
consiguiente riesgo de lesiones
para los pasajeros.
ADVERTENCIA
Recuerde que, en caso
de choque violento, los
pasajeros de los asientos tra-
seros que no lleven los cintu-
rones de seguridad abrocha-
dos, además de exponerse
personalmente a un grave
riesgo, se convierten en un pe-
ligro para los pasajeros de los
asientos delanteros.
ADVERTENCIA

132
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Los pretensores no necesitan manteni-
miento ni lubricación. Cualquier modifi-
cación de sus condiciones originales anu-
la su buen funcionamiento. Es absolu-
tamente necesario sustituir el dispositi-
vo en caso de que le entre agua o barro
debido a fenómenos atmosféricos ex-
cepcionales, tales como aluviones o ma-
rejadas.PRETENSORES
Para reforzar aún más la acción de pro-
tección de los cinturones de seguridad
delanteros, el coche está dotado de pre-
tensores que, en caso de un violento
choque frontal, disminuyen algunos cen-
tímetros el cinturón garantizando la ad-
herencia de los cinturones al cuerpo de
los pasajeros, antes de que inicie la ac-
ción de sujeción.
La activación de los pretensores ante-
riores se reconoce por el retroceso hacia
abajo de la hebilla.
ADVERTENCIAPara asegurar la má-
xima protección de la acción de los pre-
tensores, abróchese el cinturón tenién-
dolo bien adherido al tronco y a las ca-
deras.
Los pretensores de los asientos delan-
teros se activan sólo si los respectivos
cinturones están abrochados correcta-
mente en sus hebillas.
La activación de los pretensores puede
liberar una pequeña cantidad de humo;
este humo no es nocivo ni supone un prin-
cipio de incendio.
El pretensor se puede
utilizar una sola vez.
Después de su activación, acu-
da a los Servicios Autorizados
Alfa Romeo para su sustitu-
ción. Para conocer la validez
del dispositivo, véase la tarje-
ta ubicada en la guantera: al
acercarse este plazo, acuda a
los Servicios Autorizados Al-
fa Romeo para que sustituyan
el dispositivo.
ADVERTENCIA
Golpes, vibraciones o
aumentos de tempera-
tura (superiores a 100°
C y como máximo durante 6 ho-
ras) localizados en la zona del
pretensor pueden dañarlos o
provocar su intervención; no
hay peligro de que se activen
debido a las vibraciones produ-
cidas por las irregularidades de
la carretera o cuando se supe-
ran accidentalmente pequeños
obstáculos como aceras, etc.
Acuda a los servicios Autoriza-
dos Alfa Romeo siempre que se
deba realizar alguna reparación
en los pretensores.
LIMITADORES DE CARGA
REGRESIVO
Para aumentar la protección de los pa-
sajeros en caso de accidente, los carre-
tes de los cinturones delanteros y tra-
seros tienen en su interior un dispositi-
vo que permite distribuir la fuerza que
interviene sobre el tórax y sobre los
hombros durante la acción de sujeción
del cinturón en caso de choque frontal.

133
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

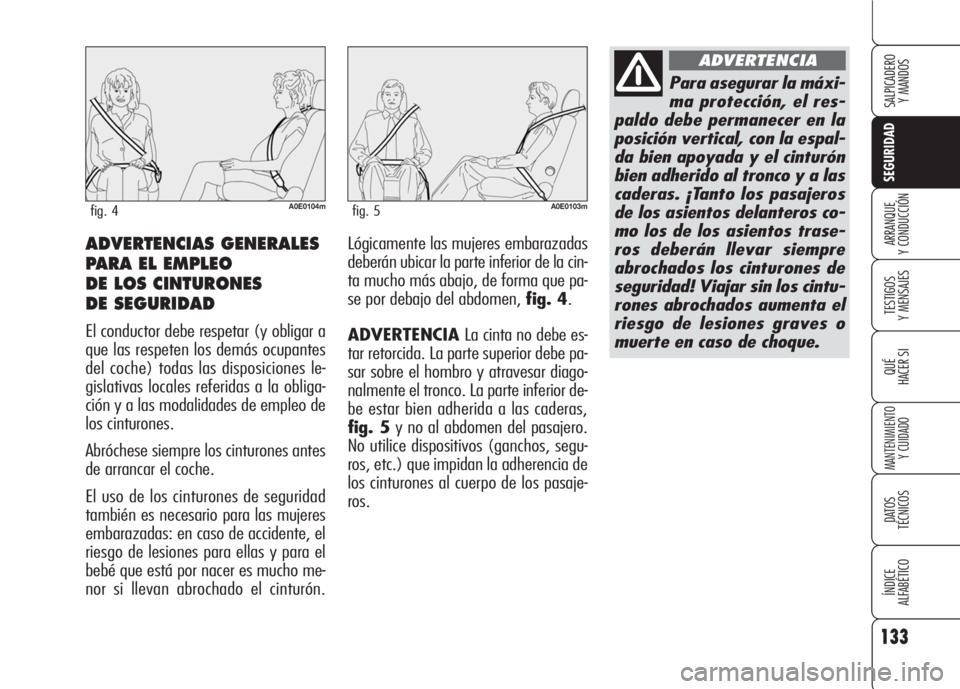

Y CONDUCCIÓNLógicamente las mujeres embarazadas
deberán ubicar la parte inferior de la cin-
ta mucho más abajo, de forma que pa-
se por debajo del abdomen, fig. 4.
ADVERTENCIA La cinta no debe es-
tar retorcida. La parte superior debe pa-
sar sobre el hombro y atravesar diago-
nalmente el tronco. La parte inferior de-
be estar bien adherida a las caderas,
fig. 5y no al abdomen del pasajero.
No utilice dispositivos (ganchos, segu-
ros, etc.) que impidan la adherencia de
los cinturones al cuerpo de los pasaje-
ros.ADVERTENCIAS GENERALES
PARA EL EMPLEO
DE LOS CINTURONES
DE SEGURIDAD
El conductor debe respetar (y obligar a
que las respeten los demás ocupantes
del coche) todas las disposiciones le-
gislativas locales referidas a la obliga-
ción y a las modalidades de empleo de
los cinturones.
Abróchese siempre los cinturones antes
de arrancar el coche.
El uso de los cinturones de seguridad
también es necesario para las mujeres
embarazadas: en caso de accidente, el
riesgo de lesiones para ellas y para el
bebé que está por nacer es mucho me-
nor si llevan abrochado el cinturón.
A0E0104mfig. 4A0E0103mfig. 5
Para asegurar la máxi-
ma protección, el res-
paldo debe permanecer en la
posición vertical, con la espal-
da bien apoyada y el cinturón
bien adherido al tronco y a las
caderas. ¡Tanto los pasajeros
de los asientos delanteros co-
mo los de los asientos trase-
ros deberán llevar siempre
abrochados los cinturones de
seguridad! Viajar sin los cintu-
rones abrochados aumenta el
riesgo de lesiones graves o
muerte en caso de choque.
ADVERTENCIA

134
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

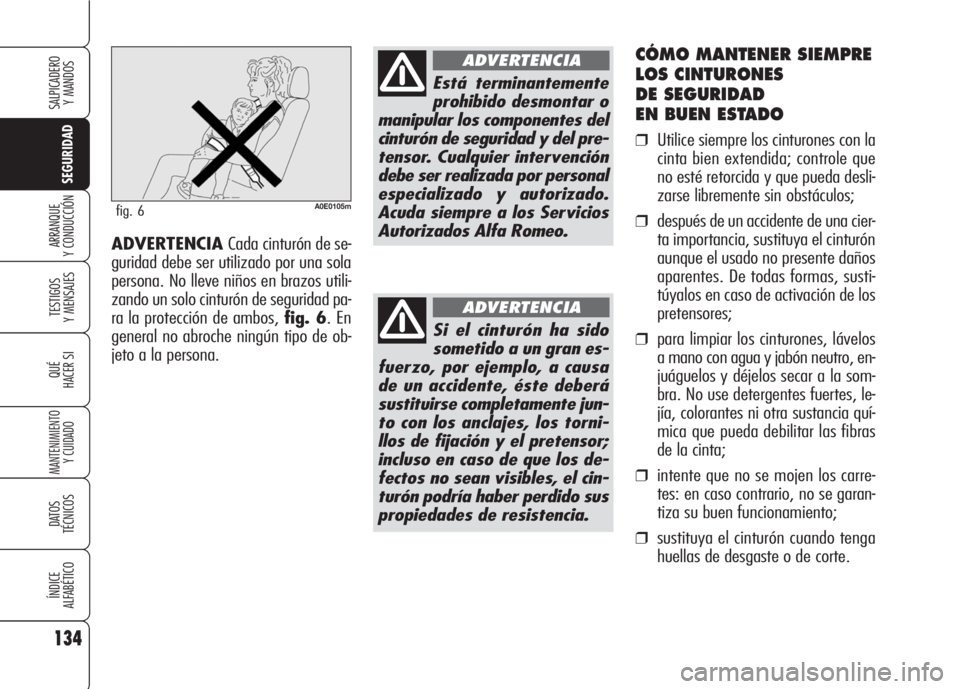

CÓMO MANTENER SIEMPRE
LOS CINTURONES
DE SEGURIDAD
EN BUEN ESTADO
❒Utilice siempre los cinturones con la
cinta bien extendida; controle que
no esté retorcida y que pueda desli-
zarse libremente sin obstáculos;
❒después de un accidente de una cier-
ta importancia, sustituya el cinturón
aunque el usado no presente daños
aparentes. De todas formas, susti-
túyalos en caso de activación de los
pretensores;
❒para limpiar los cinturones, lávelos
a mano con agua y jabón neutro, en-
juáguelos y déjelos secar a la som-
bra. No use detergentes fuertes, le-
jía, colorantes ni otra sustancia quí-
mica que pueda debilitar las fibras
de la cinta;
❒intente que no se mojen los carre-
tes: en caso contrario, no se garan-
tiza su buen funcionamiento;
❒sustituya el cinturón cuando tenga
huellas de desgaste o de corte. ADVERTENCIA Cada cinturón de se-
guridad debe ser utilizado por una sola
persona. No lleve niños en brazos utili-
zando un solo cinturón de seguridad pa-
ra la protección de ambos, fig. 6. En
general no abroche ningún tipo de ob-
jeto a la persona.
A0E0105mfig. 6
Está terminantemente
prohibido desmontar o
manipular los componentes del
cinturón de seguridad y del pre-
tensor. Cualquier intervención
debe ser realizada por personal
especializado y autorizado.
Acuda siempre a los Servicios
Autorizados Alfa Romeo.
ADVERTENCIA
Si el cinturón ha sido
sometido a un gran es-
fuerzo, por ejemplo, a causa
de un accidente, éste deberá
sustituirse completamente jun-
to con los anclajes, los torni-
llos de fijación y el pretensor;
incluso en caso de que los de-
fectos no sean visibles, el cin-
turón podría haber perdido sus
propiedades de resistencia.
ADVERTENCIA
