2007 Alfa Romeo 159 Manual de Empleo y Cuidado (in Spanish)

279
ALFA 159 SPORTWAGON
A0E0274mfig. 10
No conecte a la toma de
corriente accesorios con
consumo superior al má-
ximo indicado. Un consumo de
corriente puede descargar la ba-
tería impidiendo sucesivamente
poner en marcha el motor.

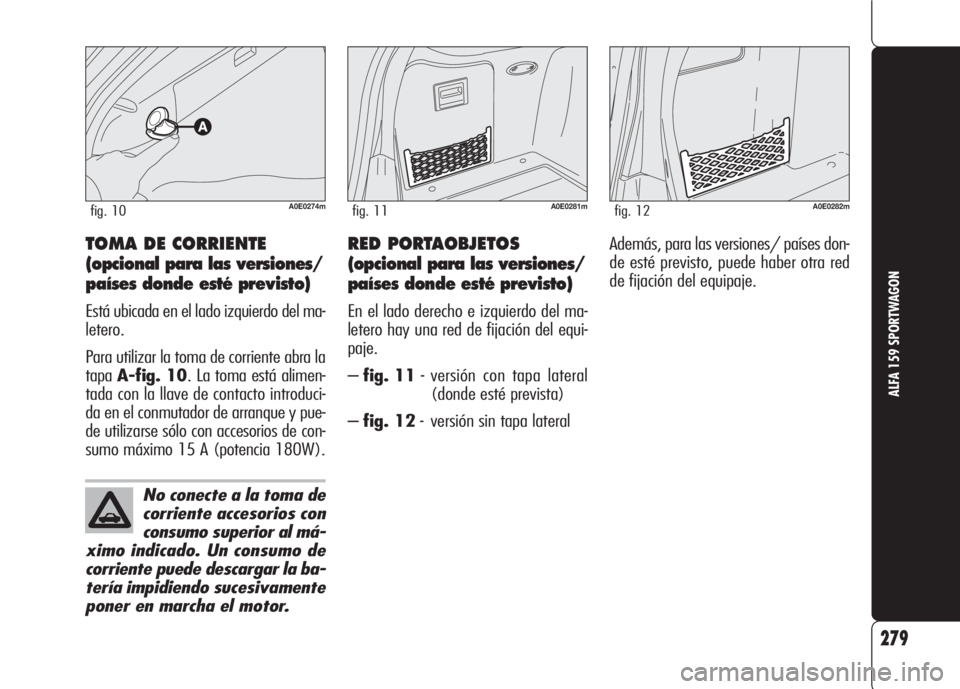

TOMA DE CORRIENTE
(opcional para las versiones/
países donde esté previsto)
Está ubicada en el lado izquierdo del ma-
letero.
Para utilizar la toma de corriente abra la
tapaA-fig. 10. La toma está alimen-
tada con la llave de contacto introduci-
da en el conmutador de arranque y pue-
de utilizarse sólo con accesorios de con-
sumo máximo 15 A (potencia 180W).
A0E0281mfig. 11 A0E0282mfig. 12
RED PORTAOBJETOS
(opcional para las versiones/
países donde esté previsto)
En el lado derecho e izquierdo del ma-
letero hay una red de fijación del equi-
paje.
–fig. 11 - versión con tapa lateral
(donde esté prevista)
–fig. 12- versión sin tapa lateralAdemás, para las versiones/ países don-
de esté previsto, puede haber otra red
de fijación del equipaje.

Utilizando los alojamientos A-fig. 13
ubicadas en la parte anterior del male-
tero, enganche la red en la posición in-
dicada en la fig. 16.
En cambio, utilice los alojamientos B-
fig. 14para enganchar la red en la par-
te posterior del maletero.
280
ALFA 159 SPORTWAGON
A0E0275mfig. 13A0E0276mfig. 15
A0E0277mfig. 16
A0E0308mfig. 14
Para fijar la red, coloque los ganchos A-
fig. 15en los alojamientos B y empuje
hacia abajo.
Para desenganchar la red, sáquela ha-
cia arriba manteniendo presionado el
puntoCdel enganche.

281
ALFA 159 SPORTWAGON

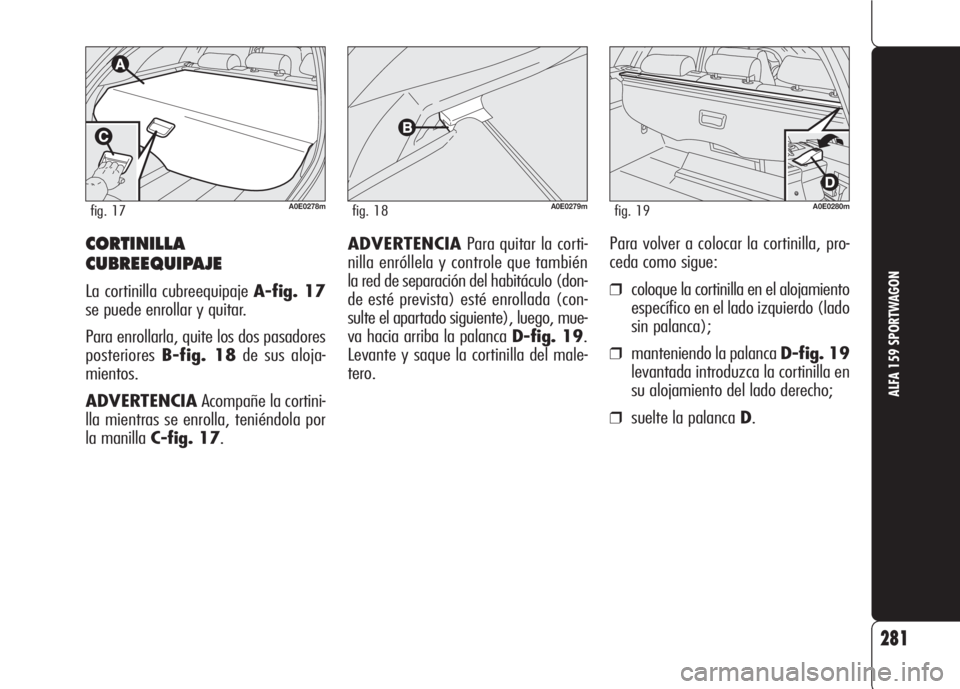

CORTINILLA
CUBREEQUIPAJE
La cortinilla cubreequipaje A-fig. 17
se puede enrollar y quitar.
Para enrollarla, quite los dos pasadores
posterioresB-fig. 18de sus aloja-
mientos.
ADVERTENCIAAcompañe la cortini-
lla mientras se enrolla, teniéndola por
la manilla C-fig. 17.
A0E0278mfig. 17A0E0279mfig. 18A0E0280mfig. 19
Para volver a colocar la cortinilla, pro-
ceda como sigue:
❒coloque la cortinilla en el alojamiento
específico en el lado izquierdo (lado
sin palanca);
❒manteniendo la palanca D-fig. 19
levantada introduzca la cortinilla en
su alojamiento del lado derecho;
❒suelte la palanca D. ADVERTENCIAPara quitar la corti-
nilla enróllela y controle que también
la red de separación del habitáculo (don-
de esté prevista) esté enrollada (con-
sulte el apartado siguiente), luego, mue-
va hacia arriba la palanca D-fig. 19.
Levante y saque la cortinilla del male-
tero.

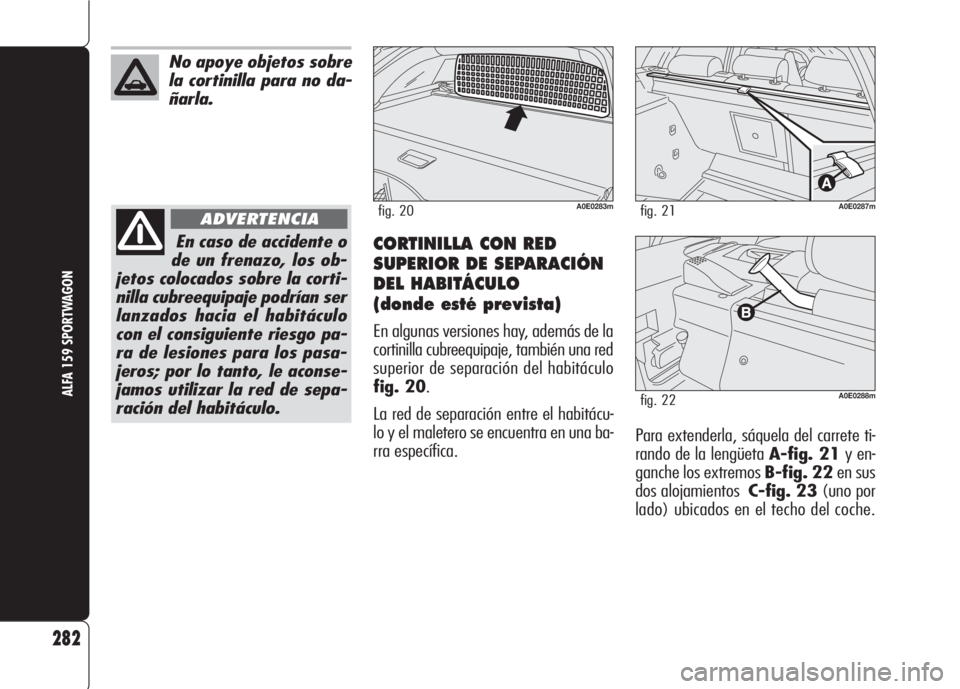

CORTINILLA CON RED
SUPERIOR DE SEPARACIÓN
DEL HABITÁCULO
(donde esté prevista)
En algunas versiones hay, además de la
cortinilla cubreequipaje, también una red
superior de separación del habitáculo
fig. 20.
La red de separación entre el habitácu-
lo y el maletero se encuentra en una ba-
rra específica.
A0E0283mfig. 20A0E0287mfig. 21
A0E0288mfig. 22
Para extenderla, sáquela del carrete ti-
rando de la lengüeta A-fig. 21y en-
ganche los extremos B-fig. 22en sus
dos alojamientosC-fig. 23(uno por
lado) ubicados en el techo del coche.
282
ALFA 159 SPORTWAGON
No apoye objetos sobre
la cortinilla para no da-
ñarla.
En caso de accidente o
de un frenazo, los ob-
jetos colocados sobre la corti-
nilla cubreequipaje podrían ser
lanzados hacia el habitáculo
con el consiguiente riesgo pa-
ra de lesiones para los pasa-
jeros; por lo tanto, le aconse-
jamos utilizar la red de sepa-
ración del habitáculo.
ADVERTENCIA

EQUIPO DE RADIO
CD Changer
(donde esté previsto)
En algunas versiones, detrás de la tapa
derecha del maletero, hay un cargador
de CD de 10 discos (véase fig. 25).
Amplificador
(donde esté previsto)
En las versiones equipadas con sistema
de audio Hi-Fi Bose, también se en-
cuentra un amplificador ubicado detrás
de la portezuela izquierda del maletero.
283
ALFA 159 SPORTWAGON
Para enrollar la red, suelte los extremos
B-fig. 22de sus alojamientos C-fig.
23y acompáñela mientras se enrolla.
A0E0291mfig. 24A0E0284mfig. 23A0E0305mfig. 25
Desmontaje/montaje de la
red de separación del
habitáculo
Para desmontar la red proceder del si-
guiente modo:
Presionar el pulsador D-fig. 24como
indica la figura, desplazando hacia la iz-
quierda o la derecha la red de separa-
ción separándola de su alojamiento.
Desplazar la red como se indica en la
figura, quitando los pernos de sus co-
rrespondientes alojamientos.
Para montar nuevamente la red, inver-
tir las operaciones descritas anterior-
mente.

284
ALFA 159 SPORTWAGON
A0E0286mfig. 27
BACA/
PORTAESQUÍS
(opcional para las versiones/
países donde esté previsto)
El coche puede estar equipado con dos
barras longitudinales fig. 27que pue-
den utilizarse, añadiendo accesorios es-
pecíficos, para transportar objetos varios
(esquís, tabla de vela, etc.).
ADVERTENCIANo supere nunca los
pesos máximos permitidos (consulte el
capítulo “Características técnicas”).
APERTURA DE EMERGENCIA
DE LA TAPA DE
COMBUSTIBLE
Para abrir la tapa del combustible en ca-
so de avería, proceda como sigue:
❒abra la tapa A-fig. 26de acceso
a la centralita fusibles ubicada en el
lado derecho del maletero intervi-
niendo en el punto indicado por la
flecha;
❒tire de la cuerda Bubicada al lado
de la misma centralita.
A0E0285mfig. 26

285
ALFA 159 SPORTWAGON
Se puede realizar un montaje mixto, es
decir, montar sillas tradicionales y de
tipo "Isofix Universales". Le recordamos
que, en el caso de las sillas Isofix Uni-
versal, pueden emplearse sólo aquellas
homologadas que tienen la tarjeta ECE
R44/03 “Isofix Universal”.
PREDISPOSICIÓN
PARA EL MONTAJE
DE LA SILLA
“ISOFIX UNIVERSAL”
El coche está predispuesto para mon-
tar las sillas Isofix Universal, un nuevo
sistema unificado europeo para trans-
portar a los niños. A título indicativo en
lafig. 28se representa un ejemplo de
silla. La silla Isofix Universal cubre el gru-
po de peso: 1.
A causa del diferente sistema de en-
ganche, la silla debe vincularse me-
diante las argollas específicas metálicas
inferioresA-fig. 29, ubicadas entre
el respaldo y el asiento trasero, luego
hay que fijar la correa superior (dispo-
nible junto con la silla) en la argolla B-
fig. 30ubicada en el maletero en co-
rrespondencia a la silla.Para acceder a la argollaBproceda co-
mo sigue:
❒incline el respaldo del asiento trase-
ro (consulte el apartado “Maletero”
en el capítulo “Salpicadero y man-
dos”);
❒levante la argolla By luego fije el
cinturón en la misma argolla.
A0E0174mfig. 29
A0E0289mfig. 30
fig. 28A0E0241m

❒saque el grupo portalámpara inter-
viniendo en las lengüetas de fijación
B-fig. 32;
286
ALFA 159 SPORTWAGON

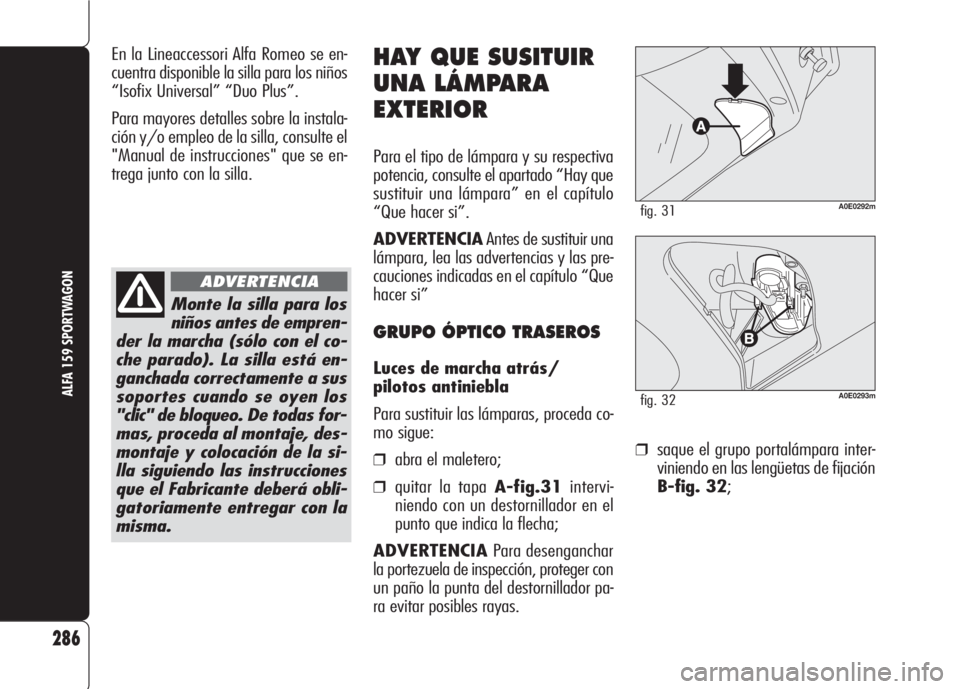

HAY QUE SUSITUIR
UNA LÁMPARA
EXTERIOR
Para el tipo de lámpara y su respectiva
potencia, consulte el apartado “Hay que
sustituir una lámpara” en el capítulo
“Que hacer si”.
ADVERTENCIAAntes de sustituir una
lámpara, lea las advertencias y las pre-
cauciones indicadas en el capítulo “Que
hacer si”
GRUPO ÓPTICO TRASEROS
Luces de marcha atrás/
pilotos antiniebla
Para sustituir las lámparas, proceda co-
mo sigue:
❒abra el maletero;
❒quitar la tapa A-fig.31intervi-
niendo con un destornillador en el
punto que indica la flecha;
ADVERTENCIAPara desenganchar
la portezuela de inspección, proteger con
un paño la punta del destornillador pa-
ra evitar posibles rayas.
Monte la silla para los
niños antes de empren-
der la marcha (sólo con el co-
che parado). La silla está en-
ganchada correctamente a sus
soportes cuando se oyen los
"clic" de bloqueo. De todas for-
mas, proceda al montaje, des-
montaje y colocación de la si-
lla siguiendo las instrucciones
que el Fabricante deberá obli-
gatoriamente entregar con la
misma.
ADVERTENCIA
En la Lineaccessori Alfa Romeo se en-
cuentra disponible la silla para los niños
“Isofix Universal” “Duo Plus”.
Para mayores detalles sobre la instala-
ción y/o empleo de la silla, consulte el
"Manual de instrucciones" que se en-
trega junto con la silla.
A0E0292mfig. 31
A0E0293mfig. 32
