2007.5 Peugeot 308 Manuale del proprietario (in Italian)

11
!i
156

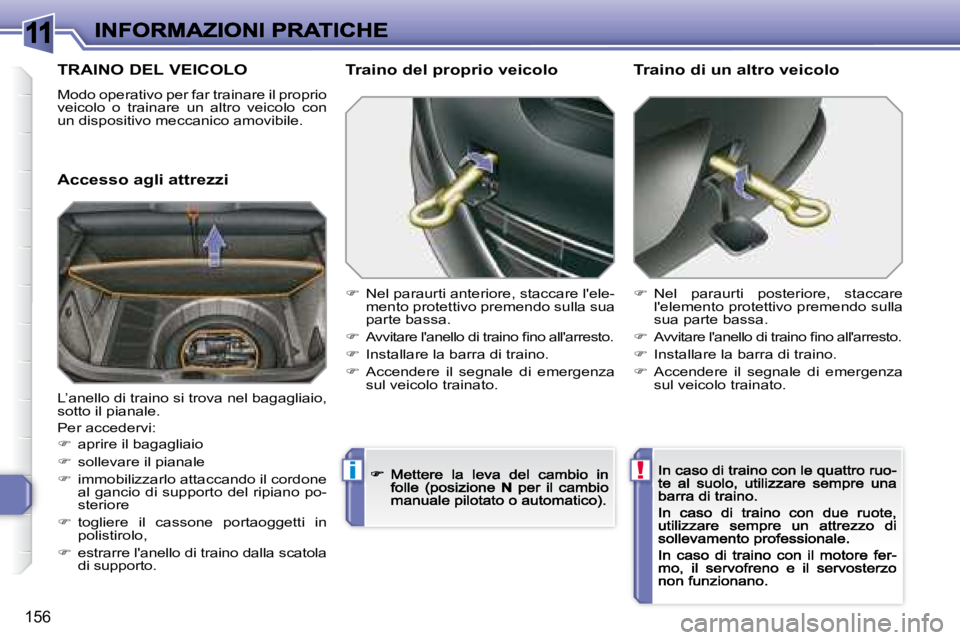

TRAINO DEL VEICOLO
Modo operativo per far trainare il proprio veicolo o trainare un altro veicolo con un dispositivo meccanico amovibile.
Accesso agli attrezzi
Traino del proprio veicolo
 Nel paraurti anteriore, staccare l'ele-mento protettivo premendo sulla sua parte bassa.
 Avvitare l'anello di traino fi no all'arresto.
 Installare la barra di traino.
 Accendere il segnale di emergenza sul veicolo trainato.
 Nel paraurti posteriore, staccare l'elemento protettivo premendo sulla sua parte bassa.
 Avvitare l'anello di traino fi no all'arresto.
 Installare la barra di traino.
 Accendere il segnale di emergenza sul veicolo trainato.
Traino di un altro veicolo
L’anello di traino si trova nel bagagliaio, sotto il pianale.
Per accedervi:
 aprire il bagagliaio
 sollevare il pianale
 immobilizzarlo attaccando il cordone al gancio di supporto del ripiano po-steriore
 togliere il cassone portaoggetti in polistirolo,
 estrarre l'anello di traino dalla scatola di supporto.

11
i
157

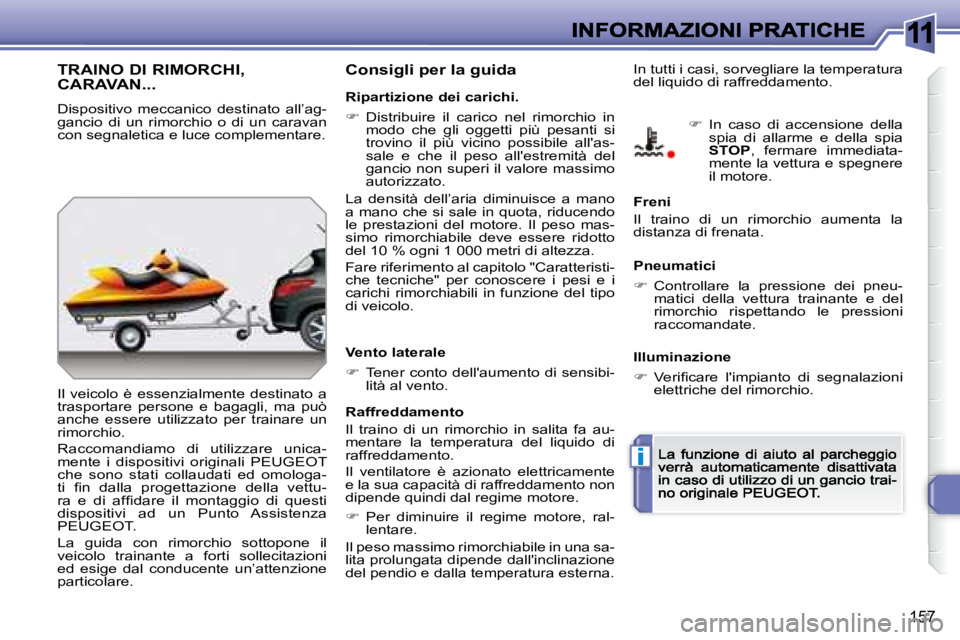

TRAINO DI RIMORCHI,
CARAVAN...
Dispositivo meccanico destinato all’ag-gancio di un rimorchio o di un caravan con segnaletica e luce complementare.
Il veicolo è essenzialmente destinato a trasportare persone e bagagli, ma può anche essere utilizzato per trainare un rimorchio.
Raccomandiamo di utilizzare unica-mente i dispositivi originali PEUGEOT che sono stati collaudati ed omologa-ti fi n dalla progettazione della vettu-ra e di affi dare il montaggio di questi dispositivi ad un Punto Assistenza PEUGEOT.
La guida con rimorchio sottopone il veicolo trainante a forti sollecitazioni ed esige dal conducente un’attenzione particolare.
Consigli per la guida
Ripartizione dei carichi.
 Distribuire il carico nel rimorchio in modo che gli oggetti più pesanti si trovino il più vicino possibile all'as-sale e che il peso all'estremità del gancio non superi il valore massimo autorizzato.
La densità dell’aria diminuisce a mano a mano che si sale in quota, riducendo le prestazioni del motore. Il peso mas-simo rimorchiabile deve essere ridotto del 10 % ogni 1 000 metri di altezza.
Fare riferimento al capitolo "Caratteristi-che tecniche" per conoscere i pesi e i carichi rimorchiabili in funzione del tipo di veicolo.
In tutti i casi, sorvegliare la temperatura del liquido di raffreddamento.
Vento laterale
 Tener conto dell'aumento di sensibi-lità al vento.
Raffreddamento
Il traino di un rimorchio in salita fa au-mentare la temperatura del liquido di raffreddamento.
Il ventilatore è azionato elettricamente e la sua capacità di raffreddamento non dipende quindi dal regime motore.
 Per diminuire il regime motore, ral-lentare.
Il peso massimo rimorchiabile in una sa-lita prolungata dipende dall'inclinazione del pendio e dalla temperatura esterna.
Freni
Il traino di un rimorchio aumenta la distanza di frenata.
Pneumatici
 Controllare la pressione dei pneu-matici della vettura trainante e del rimorchio rispettando le pressioni raccomandate.
Illuminazione
 Verifi care l'impianto di segnalazioni elettriche del rimorchio.
 In caso di accensione della spia di allarme e della spia STOP, fermare immediata-mente la vettura e spegnere il motore.

11
i
i
158

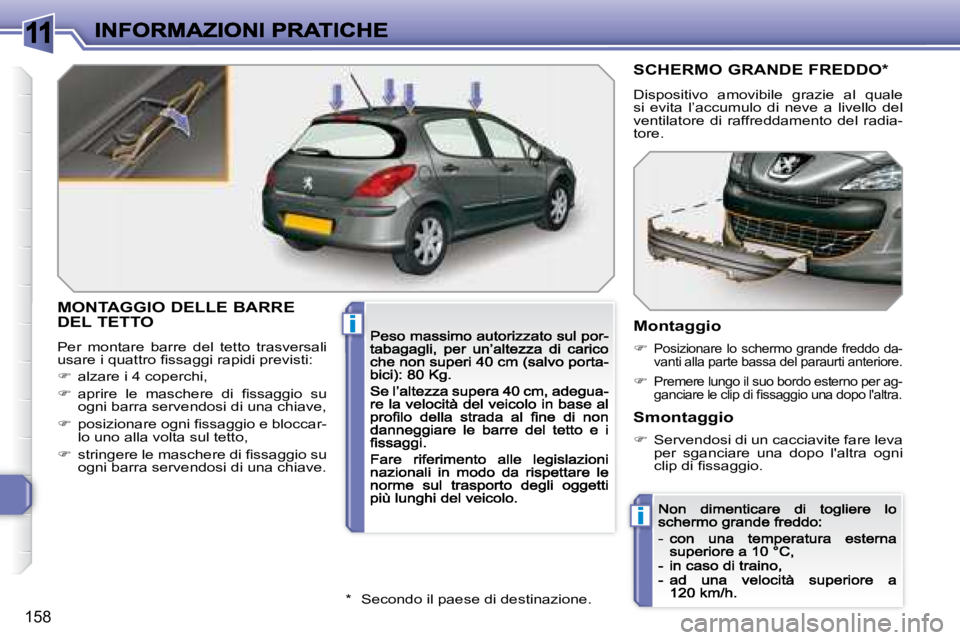

MONTAGGIO DELLE BARRE
DEL TETTO
Per montare barre del tetto trasversali usare i quattro fi ssaggi rapidi previsti:
 alzare i 4 coperchi,
 aprire le maschere di fi ssaggio su ogni barra servendosi di una chiave,
 posizionare ogni fi ssaggio e bloccar-lo uno alla volta sul tetto,
 stringere le maschere di fi ssaggio su ogni barra servendosi di una chiave.
SCHERMO GRANDE FREDDO*
Dispositivo amovibile grazie al quale si evita l’accumulo di neve a livello del ventilatore di raffreddamento del radia-tore.
Montaggio
Posizionare lo schermo grande freddo da-vanti alla parte bassa del paraurti anteriore.
Premere lungo il suo bordo esterno per ag-ganciare le clip di fi ssaggio una dopo l'altra.
* Secondo il paese di destinazione.
Smontaggio
 Servendosi di un cacciavite fare leva per sganciare una dopo l'altra ogni clip di fi ssaggio.

11
i
159

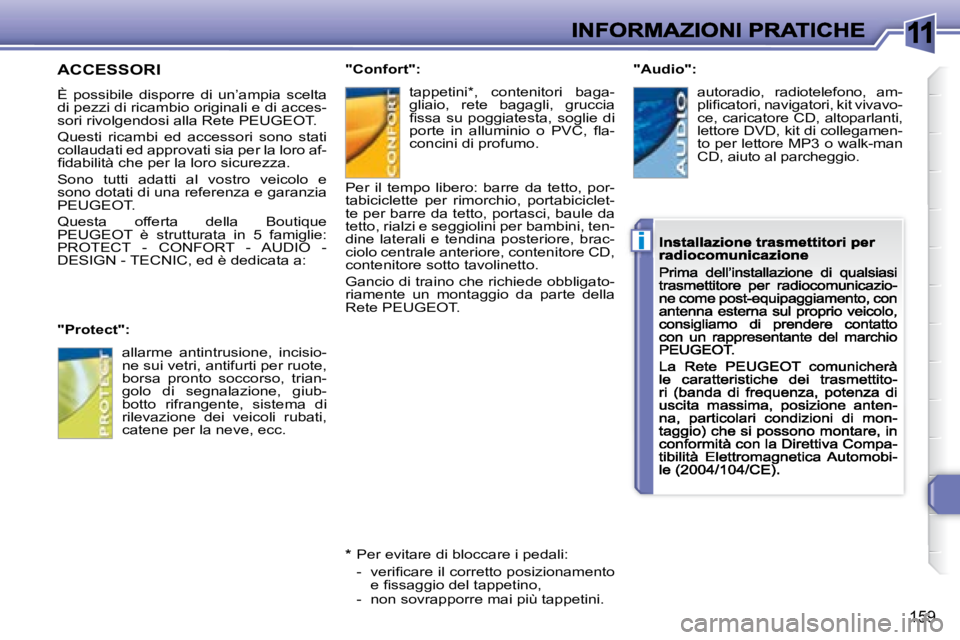

ACCESSORI
È possibile disporre di un’ampia scelta di pezzi di ricambio originali e di acces-sori rivolgendosi alla Rete PEUGEOT.
Questi ricambi ed accessori sono stati collaudati ed approvati sia per la loro af-fi dabilità che per la loro sicurezza.
Sono tutti adatti al vostro veicolo e sono dotati di una referenza e garanzia PEUGEOT.
Questa offerta della Boutique PEUGEOT è strutturata in 5 famiglie: PROTECT - CONFORT - AUDIO - DESIGN - TECNIC, ed è dedicata a:
"Protect":
"Confort": "Audio":
tappetini*, contenitori baga-gliaio, rete bagagli, gruccia fi ssa su poggiatesta, soglie di porte in alluminio o PVC, fl a-concini di profumo.
Per il tempo libero: barre da tetto, por-tabiciclette per rimorchio, portabiciclet-te per barre da tetto, portasci, baule da tetto, rialzi e seggiolini per bambini, ten-dine laterali e tendina posteriore, brac-ciolo centrale anteriore, contenitore CD, contenitore sotto tavolinetto.
Gancio di traino che richiede obbligato-riamente un montaggio da parte della Rete PEUGEOT.
autoradio, radiotelefono, am-plifi catori, navigatori, kit vivavo-ce, caricatore CD, altoparlanti, lettore DVD, kit di collegamen-to per lettore MP3 o walk-man CD, aiuto al parcheggio.
allarme antintrusione, incisio-ne sui vetri, antifurti per ruote, borsa pronto soccorso, trian-golo di segnalazione, giub-botto rifrangente, sistema di rilevazione dei veicoli rubati, catene per la neve, ecc.
* Per evitare di bloccare i pedali:
- verifi care il corretto posizionamento e fi ssaggio del tappetino,- non sovrapporre mai più tappetini.

11
!
i
160
"Design":
"Tecnic":
** Il tettuccio apribile richiede obbligato-riamente un montaggio da parte della Rete PEUGEOT.
rivestimenti sedili compatibili con gli airbag laterali, pomel-lo alluminio,, proiettori anti-nebbia, tettuccio apribile**, defl ettori per porte, spoiler, paraspruzzi in stile, cerchi al-luminio, copriruote, tubi scap-pamento sport.
detergente lavacristallo, de-tergenti vari per la pulizia e manutenzione interna od esterna.
A seconda del paese di commercializza-zione, i giubbotti rifrangenti, i triangoli di segnalazione e le lampadine di ricambio sono obbligatorie a bordo del veicolo.

12
161

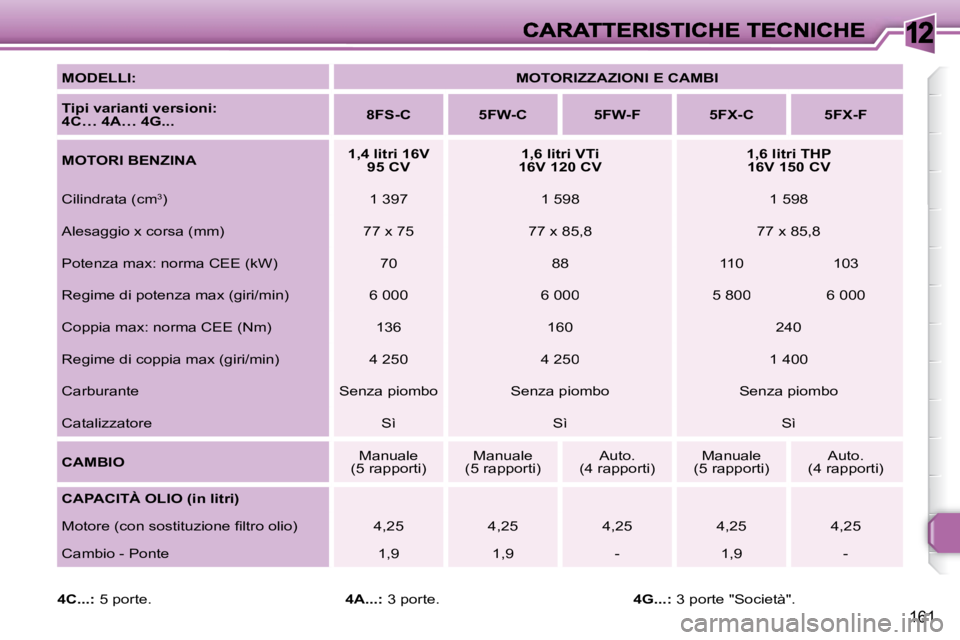

MODELLI:MOTORIZZAZIONI E CAMBI
Tipi varianti versioni: 4C… 4A… 4G...8FS-C5FW-C5FW-F5FX-C5FX-F
MOTORI BENZINA1,4 litri 16V 95 CV1,6 litri VTi 16V 120 CV1,6 litri THP 16V 150 CV
Cilindrata (cm3)1 3971 5981 598
Alesaggio x corsa (mm)77 x 7577 x 85,877 x 85,8
Potenza max: norma CEE (kW)7088110103
Regime di potenza max (giri/min)6 0006 0005 8006 000
Coppia max: norma CEE (Nm)136160240
Regime di coppia max (giri/min)4 2504 2501 400
CarburanteSenza piomboSenza piomboSenza piombo
CatalizzatoreSìSìSì
CAMBIOManuale (5 rapporti)Manuale (5 rapporti)Auto. (4 rapporti)Manuale (5 rapporti)Auto. (4 rapporti)
CAPACITÀ OLIO (in litri)
Motore (con sostituzione fi ltro olio)4,254,254,254,254,25
Cambio - Ponte1,91,9-1,9-
4C...: 5 porte.4G...: 3 porte "Società".4A...: 3 porte.

12
165

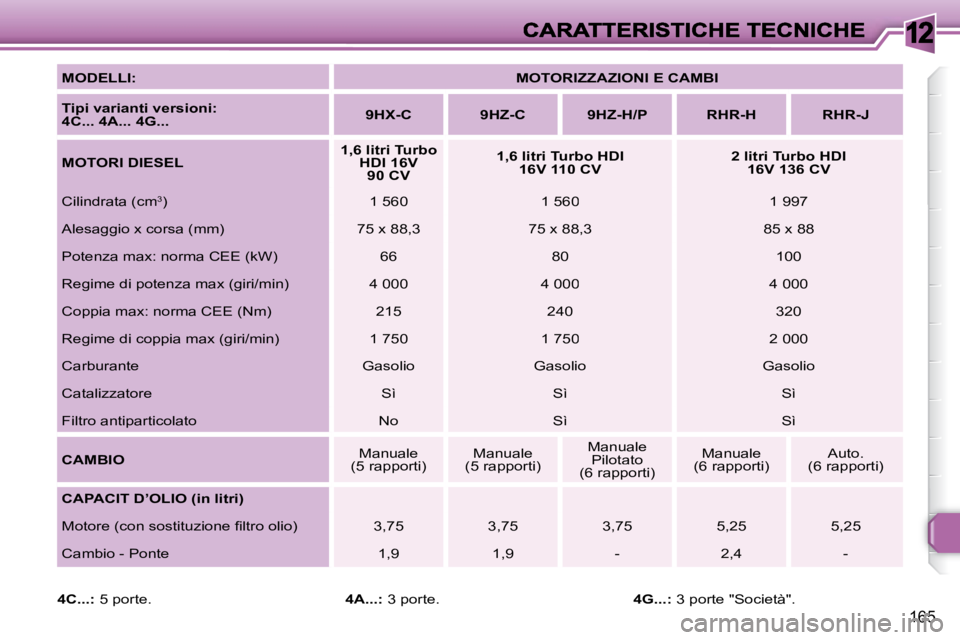

MODELLI:MOTORIZZAZIONI E CAMBI
Tipi varianti versioni: 4C... 4A... 4G...9HX-C9HZ-C9HZ-H/PRHR-HRHR-J
MOTORI DIESEL1,6 litri Turbo HDI 16V 90 CV
1,6 litri Turbo HDI 16V 110 CV2 litri Turbo HDI 16V 136 CV
Cilindrata (cm3)1 5601 5601 997
Alesaggio x corsa (mm)75 x 88,375 x 88,385 x 88
Potenza max: norma CEE (kW)6680100
Regime di potenza max (giri/min)4 0004 0004 000
Coppia max: norma CEE (Nm)215240320
Regime di coppia max (giri/min)1 7501 7502 000
CarburanteGasolioGasolioGasolio
CatalizzatoreSìSìSì
Filtro antiparticolatoNoSìSì
CAMBIOManuale (5 rapporti)Manuale (5 rapporti)
Manuale Pilotato (6 rapporti)
Manuale (6 rapporti)Auto. (6 rapporti)
CAPACIT D’OLIO (in litri)
Motore (con sostituzione fi ltro olio)3,753,753,755,255,25
Cambio - Ponte1,91,9-2,4-
4C...: 5 porte.4G...: 3 porte "Società".4A...: 3 porte.

12
162

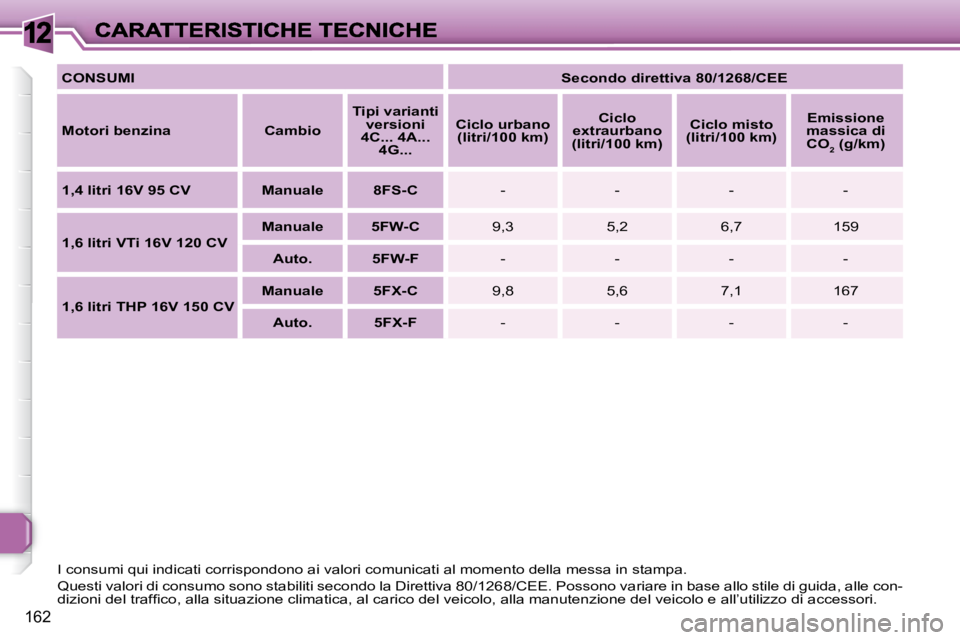

CONSUMISecondo direttiva 80/1268/CEE
Motori benzinaCambio
Tipi varianti versioni 4C... 4A... 4G...
Ciclo urbano (litri/100 km)
Ciclo extraurbano (litri/100 km)
Ciclo misto (litri/100 km)
Emissione massica di CO2 (g/km)
1,4 litri 16V 95 CVManuale8FS-C----
1,6 litri VTi 16V 120 CVManuale5FW-C9,35,26,7159
Auto.5FW-F----
1,6 litri THP 16V 150 CVManuale5FX-C9,85,67,1167
Auto.5FX-F----
I consumi qui indicati corrispondono ai valori comunicati al momento della messa in stampa.
Questi valori di consumo sono stabiliti secondo la Direttiva 80/1268/CEE. Possono variare in base allo stile di guida, alle con-dizioni del traffi co, alla situazione climatica, al carico del veicolo, alla manutenzione del veicolo e all’utilizzo di accessori.
