2007.5 Peugeot 207 CC Ägarmanual (in Swedish)

i
!
PRAKTISK INFORMATION
134
MANUELL STÄNGNING AV
TAKET
Tillvägagångssätt för att stänga taket
manuellt i händelse av en elektrisk eller
hydraulisk funktionsstörning i systemet. Om problemet i nns kvar efter
dessa kontroller vid nytt försök
att manövrera taket, kontakta en
PEUGEOT-verkstad för kontroll av
systemet. Använd en Insexnyckel av typen
TM 6.
Om det inte går att öppna eller stänga ta-
ket på normalt sätt, kontrollera följande:

 bilen står stilla,

 tändningen är påslagen,

 bagageskyddet är utdragen,

 bagageluckan är stängd,

 säkringen för taket är i gott skick,

 spänningen i batteriet är tillräcklig,

 bilen är inte i energibesparingsläge,

 fönsterhissarna är initierade och
fungerar,

 yttertemperaturen är högre än -
15 °C.
Se i annat fall motsvarande kapitel för
att åtgärda problemet.
Observera följande vid stängning
av taket:
- se till att händerna inte kommer i kläm i de olika mekanismerna,
- och att ingen bei nner sig i närhe- ten av de rörliga komponenterna,
för att undvika personskador.

Denna möjlighet är en nödlösning.
Den är avsedd för manuell stängning
av taket, för att kunna köra vidare till
en PEUGEOT-verkstad.
Åtgärden kräver en medhjälpare.
Verktyg
Förberedande åtgärder

 Parkera bilen om möjligt på plan
mark.

 Stäng alla fönsterrutor.

 Slå av tändningen.

 Dra åt parkeringsbromsen.

 Dra ut nyckeln ur tändningslåset.

PRAKTISK INFORMATION
135

 Öppna bagageluckan.

 Rulla in bagageskyddet.

 Ta ut bagagerumsgolvet.

 Stick in ovannämnda nyckel (6 mm
insexnyckel) i den hydrauliska en-
heten som i nns mitt i reservhjulet.

 Skruva loss luftningsskruven så
långt det går, för att sänka hydraul-
trycket i mekanismen för taket.

 För armen mellan taket och bakru-
tan som är ihopvikta i bagageutrym-
met.

 För handen bakom locket till meka-
nismen för upplåsning av hyllan.

 Tryck på och dra i mekanismen för
upplåsning.

 Fäll ned hyllan i bagageutrymmet.
Ingrepp

!
PRAKTISK INFORMATION
136

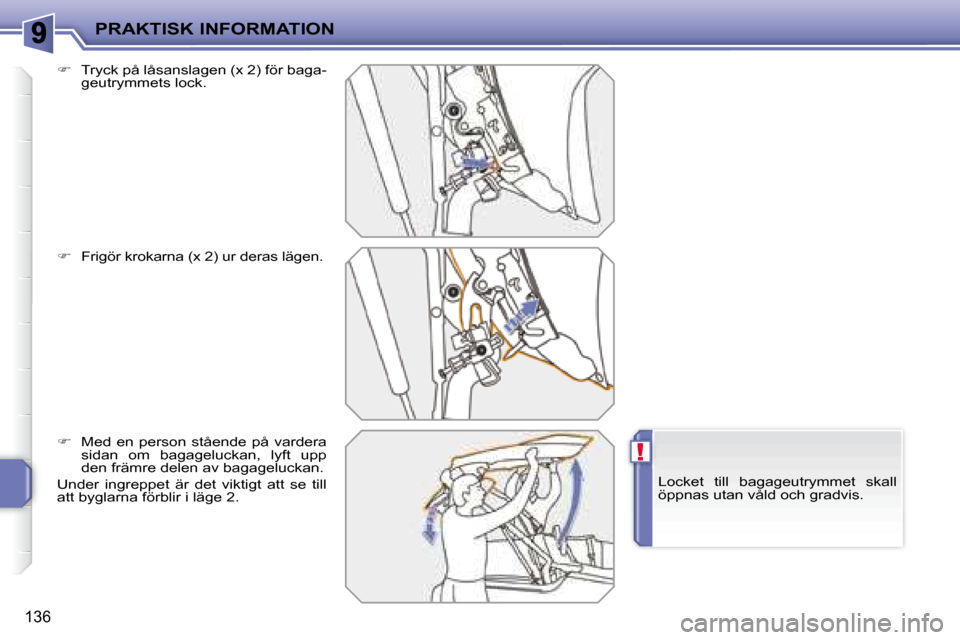

 Tryck på låsanslagen (x 2) för baga-
geutrymmets lock.

 Frigör krokarna (x 2) ur deras lägen.

 Med en person stående på vardera
sidan om bagageluckan, lyft upp
den främre delen av bagageluckan.
Under ingreppet är det viktigt att se till
att byglarna förblir i läge 2. Locket till bagageutrymmet skall
öppnas utan våld och gradvis.

!
PRAKTISK INFORMATION
137

 Håll bagageluckan öppen genom att ha
6 mm Insexnyckeln införd i öppningen
som är avsedd för detta och som bei n-
ner sig till höger om takmekanismen.
Bagageutrymmets lock spärras i öppet läge.

 Lyft långsamt och gradvis ut taket ur
bagageutrymmet.

 Lägg varsamt ned taket på vindru-
tans övre tvärbalk. Detta ingrepp skall utföras av två
personer.

PRAKTISK INFORMATION
138

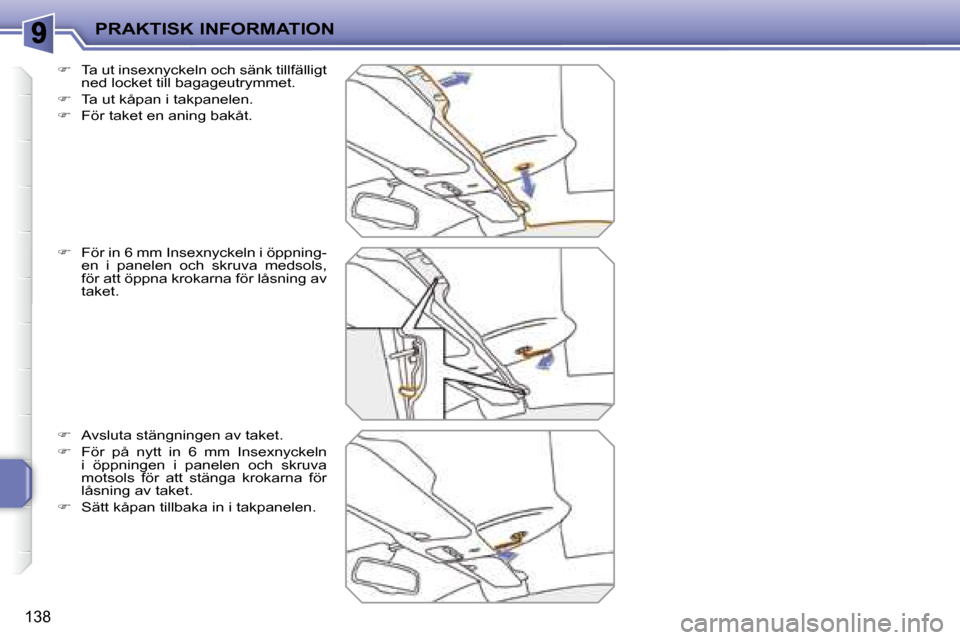

 Ta ut insexnyckeln och sänk tillfälligt
ned locket till bagageutrymmet.

 Ta ut kåpan i takpanelen.

 För taket en aning bakåt.

 För in 6 mm Insexnyckeln i öppning-
en i panelen och skruva medsols,
för att öppna krokarna för låsning av
taket.

 Avsluta stängningen av taket.

 För på nytt in 6 mm Insexnyckeln
i öppningen i panelen och skruva
motsols för att stänga krokarna för
låsning av taket.

 Sätt kåpan tillbaka in i takpanelen.

!
i
!
PRAKTISK INFORMATION
139

 Lyft åter upp locket till bagageutrym-
met.

 Om krokarna under tiden kilats fast,
frigör vardera kroken genom att på-
verka deras låsanslag.

 Stäng åter krokarna till bagageut-
rymmets lock.
Krokens gaffel skall placera sig kring axeln.
Locket till bagageutrymmet skall
stängas utan våld och gradvis.
Pressa inte onödigt hårt, då det inte
går att stänga denna helt.
Kan annars förorsaka oljeläckor.

 För på nytt in 6 mm Insexnyckeln i
den hydrauliska enheten.

 Skruva in luftningsskruven så långt
det går.

 Tryck på vardera sidan av bagage-
luckan för att stänga den.

 Dra i och vrid vardera bygel ett åt-
tondedels varv, för att l ytta dem från
läge 1 till läge 2 . Stäng inte bagageutrymmets lock
innan luftningsskruven har åters-
tällts till åtdraget läge.

i
!
!
PRAKTISK INFORMATION
140
LASTHÅLLARE PÅ
BAGAGELUCKAN
NACKSTÖD BAK *
Efter manuell stängning av taket är
takets och bagagerumslockets le-
der inte längre låsta. Bilens täthet
är då inte längre garanterad.
Kör i måttlig hastighet efter manuell
stängning av taket, i synnerhet på
dåliga vägar. En lasthållare för bagageluckan, som är
speciellt avsedd för din coupé-cabriolet,
i nns som tillbehör hos din PEUGEOT
återförsäljare.
Följ PEUGEOTs rekommendationer om
montering och användning.
Följ tillverkarens rekommendationer om
montering och användning.
När lasthållaren lastas, se till att det
tredje bromsljuset och nummerplå-
ten inte blir skymda.
Då den lastats, gör inga manövrer
med taket.
Avsluta ingreppet så här

 Tryck på låsknappen på fjärrkontrol-
len för att låsa bagageluckan.

 Kontakta en PEUGEOT-verkstad för
kontroll av systemet.
* Under årets lopp.
